Реферат

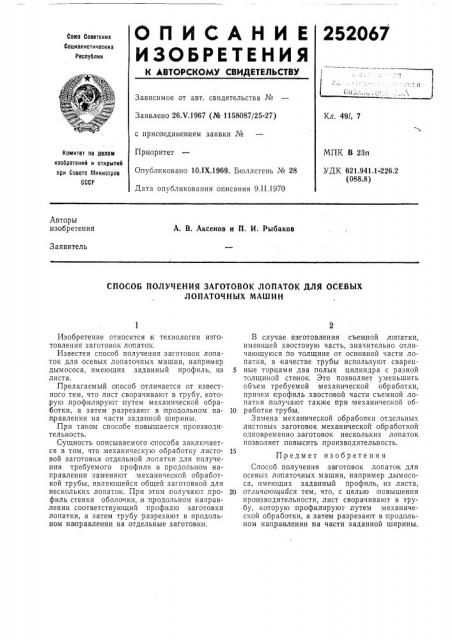

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252067

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26Х.1967 (№ 1158087/25-27) с присоединением заявки №

Приоритет

Опубликовано 10.1Х.1969. Бюллетень № 28

Дата опубликования описания 9.11.1970

Кл. 491, 7

МПК В 23п

УДК 621.941.1-226,2 (088.8) Комитет по делам изооретений и OTKpblTHH при Совете Министров

СССР

Авторы изобретения

А. В. Аксенов и П. И. Рыбаков

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЗАГОТОВОК ЛОПАТОК ДЛЯ ОСЕВЫХ

ЛОПАТОЧНЫХ МАШИН

Изобретение относится к технологии изтотовления заготовок лопаток.

Известен способ получения заготовок лопаток для осевых лопаточных машин, например дымососа, имеющих заданный профиль, из листа.

Прелагаемый способ отличается от известного тем, что лист сворачивают в трубу, кото.рую,профилируют путем механической обработки, а затем разрезают в,продольном нап равлении на части заданной ширины. .При таком способе повышается производи. тельность.

Сущность описываемого способа заключается в том, что,механическую обработку листовой заготовки отдельной лопатки для получения требуемого профиля в продольном направлении .заменяют .механической обработкой трубы, являющейся общей заготовкой для нескольких лопаток. При этом получают,профиль стенки оболочки, в:продольном направлении соответствующий профилю заготовки лопатки, а затем трубу раз резают в продольном на правлении на отдельные заготовки.

В случае изготовления съемной лопатки, имеющей хвостовую часть, значительно отличающуюся по толщине от основной части лопатки, в качестве трубы используют сварен5 ные тор цами два полых цилиндра с разной толщиной стенок. Это позволяет уменьшить объем требуемой механической обработки, причем профиль хвостовой части съемной лопатки,получают также при механичеокой об10 работке трубы.

Замена механической обработки отдельных листовых заготовок механической обработкой одновременно заготовок нескольких лопаток позволяет повысить производительность.

Предмет изобретения

Способ получения заготовок лопаток для осевых лопаточных машин, например дымососа, имеющих заданный профиль, из листа, 20 отличающийся тем, что, с целью повышения производительности, лист сворачивают в трубу, которую,профилируют путем механической обработки, а затем разрезают в продольном направлении на части заданной ширины,
