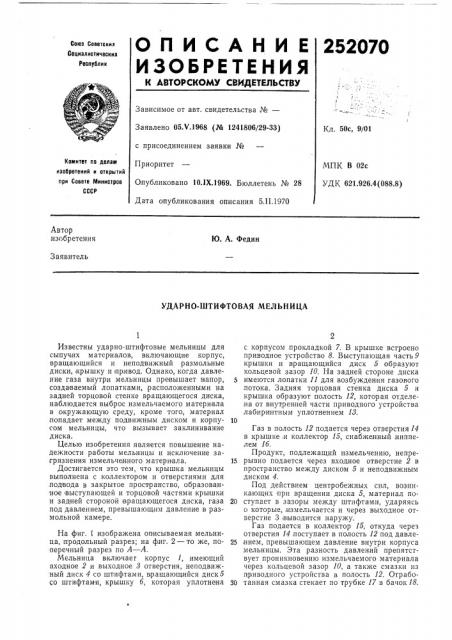

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
252070
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 05.Ч.1968 (№ 1241806/29-33) с присоединением заявки №
Приоритет
Опубликовано 10.1Х.1969. Бюллетень № 28
Дата опубликования описания 5.II.1970
Кл. 50с, 9/01
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 02с
УДК 621.926.4(088.8) Автор изобретения
Ю. А. Федин
Заявитель
УДАРНО-ШТИФТОВАЯ МЕЛЬНИЦА
Известны ударно-штифтовые мельницы для сыпучих матер иалов, включающие корпус, вращающийся и неподвижный размольные диски,,крышку и привод. Однако, когда давление газа внутри мельницы превышает напор, создаваемый лопатками,,расположенными на задней торцовой стенке вращающегося диска, наблюдается выброс измельчаемого материала в окружающую среду, кроме того, материал .попадает между подвижным диском и корпусом мельницы, что вызывает заклинивание диска.
Целью изобретения является повышение надежности работы мельницы и исключение загрязнения измельченного материала.
Достигается это тем, что крышка мельницы выполнена с коллектором и отверстиями для ,подвода в закрытое пространство, образованное выступающей и торцовой частями крышки и задней стороной вращающегося диска, газа под давлением, превышающим давление в размольной камере.
На фиг. 1 изображена описываемая мельница, продольный разрез; на фиг. 2 — то же, поперечный разрез по А — А.
Мельница включаег корпус 1, имеющий входное 2 и выходное 3 отверстия, неподвижный диск 4 со штифтами, вращающийся диск 5 со штифтами, крышку б, которая уплотнена с корпусом прокладкой 7. В крышке встроено приводное устройство 8. Выступающая часть 9 крышки и вращающийся диск 5 образуют кольцевой зазор 10. На задней стороне диска
5 имеются лопатки 11 для возбуждения газового .потока. Задняя торцовая стенка диска 5 и крышка образуют полость 12, которая отделена от внутренней части приводного устройства лабиринтным уплотнением 13.
Газ в полость 12 подается через отверстия 14 в крышке,и коллектор 15, снабженный ниппелем 1б.
Продукт, подлежащий измельчению, непре15 рывно подается через входное отверстие 2 в пространство между диском 5 и неподвижным диском 4.
Под действием центробежных сил, возникающих при вращении диска 5, материал по20 ступает в зазоры между штифтами, ударяясь о которые,,измельчается и через выходное отверстие 3 выводится наружу.
Газ подается в коллектор 15, откуда через отверстия 14.поступает в полость 12 под давле25,нием, превышающем давление внутри корпуса мельницы. Эта разность давлений препятствует проникновению измельчаемого материала через кольцевой зазор 10, а также смазки из приводного устройства в полость 12. Отрабо30 танная смазка стекает по трубке 17 в бачок18, 252070
Предмет изобретения
Фиг,2
Составитель В. Леонов
Редактор Г. С. Кузьмина Техред А. А. Камышникова Корректор Jl. В. Юшина
Заказ 11775 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 475
Типография, пр. Сапунова 2
Ударно-штифтовая мельница для сыпучих материалов, включающая корпус, вращающийся и неподвижный размольные диски, крышку и привод, отличающаяся тем, что, с целью повышения надежности работы мельницы,и исключения загрязнения измельченного материала, крышка мельницы выполнена с коллектором и отверстиями для подвода в закрытое пространство, образованное выступающей и
5 торцовой частями крышки и задней стороной вращающегося диска, газа под давлением, превышающим давление в размольной камере.
