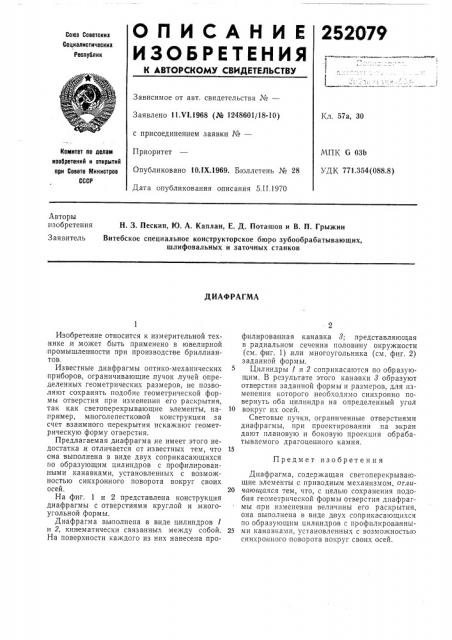

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252079

Союз Советских

Социалистическик

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.VI.1968 (№ 1248601/18-10) с присоединением заявки №вЂ”

Приоритет

Опубликовано 10ЛХ.1969. Бюллетень № 28

Дата опубликования описания 5.I I.1970

Кл. 57а, 30

МПК 0 03b

УДК 771.354(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. 3. Пескин, И. А. Каплан, E. Д. Поташов и В. П, Грыжин

Заявитель

Витебское специальное конструкторское бюро зубообрабатывающих, шлифовальных и заточных станков

ДИАФРАГМА

Предмет изобретения

Изобретение относится к измерительной технике,и,может быть применено в ювелирной

:промышленности при производстве бриллиантов.

Известные диафрагмы оптико-механических приборов, ограничивающие пучок лучей определенных геометрических размеров, не позволяют сохранять подобие геометрической формы отверстия при изменении его раскрытия, так как светоперекрывающие элементы, например, многолепестко вой конструкции за счет взаимного перекрытия искажают геометрическую форму отверстия.

Предлагаемая диафрагма не имеет этого недостатка,и отличается от,известных тем, что она выполнена в виде двух соприкасающихся по образующим цилиндров с профилированными канавками, установленных с возможностью синхронного поворота вокруг своих осей.

На фиг. 1 и 2 представлена конструкция диафрагмы с отверстиями круглой и многоугольной формы.

Диафрагма выполнена в виде цилиндров и 2, кин ематически связанных между собой.

На поверхности каждого из них нанесена профилирова нная канавка 8; представляющая в радиальном сечении половину окружности (см. фиг. 1),или многоугольника (см. фиг. 2) заданной формы.

Цилиндры 1 и 2 соприкасаются по образующим. В результате этого канавки 8 образуют отверстия заданной формы и размеров, для изменения которого необходимо синхронно повернуть оба цилиндра на определенный угол

10 вокруг их осей.

Световые пучки, ограниченные отверстиями диафрагмы, при проектировании на экран дают плановую и боковую проекции обрабатываемого драгоценного камня, 15

Диафрагма, содержащая светоперекрывающие элементы с приводным механизмом, отли20 чающаяся тем, что, с целью сохранения подобия геометрической формы отверстия диафрагмы при изменении величины его раскрытия, она выполнена в виде д вух соприкасающихся по образующим цилиндров с профилированны25 ми канавками, установленных с возможностью синхронного поворота вокруг своих осей.

252079

9 иг. 2
