Устройство для упражнений на клавиатуре

Устройство для упражнений на клавиатуре

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к устройствам для упражнений на клавиатуре, в частности к устройству для упражнений на клавиатуре, облегчающему правильную постановку рук при игре.

Уровень техники

Известно применение устройств для упражнений на клавиатуре, помогающих пользователю развивать навыки игры на клавиатуре.

В документе JP 7092898 описано устройство в виде балки, корректирующей положение запястья при игре на клавишном инструменте, устанавливаемое ниже требуемого уровня расположения запястья практикующегося. Когда при игре на инструменте практикующийся касается балки запястьем, за счет осязания он получает сигнал о том, что его запястье расположено слишком низко.

Однако недостатком данного устройства является то, что оно указывает на неправильное положение запястья только при опускании запястья пользователя в нежелательное положение. Кроме того, устройство не помогает пользователю правильно располагать руку или запястье в положениях, отличных от положения на заданном уровне или выше заданного уровня.

В документе WO 2005/004087 описаны способ и устройство для обучения игре на музыкальном инструменте, выполненное в виде пары перчаток, установленных на каретке с возможностью поступательного перемещения и приводимых в движение вдоль каретки посредством электродвигателя. Конструкция устройства обеспечивает последовательное перемещение предплечий и кистей пользователя влево и вправо или вверх и вниз в требуемые при исполнении музыкального произведения положения. Пальцы пользователя также слегка подтягиваются вниз для воспроизведения требуемых нот музыкального произведения.

Подобное устройство неудобно в использовании, поскольку оно само перемещает кисти и пальцы пользователя в требуемое положение относительно клавиатуры для воспроизведения нот. Недостатком устройства является то, что пользователь может привыкнуть к тому, что устройство обеспечивает за него правильное положение рук и воспроизведение нот.

Раскрытие изобретения

Первым объектом изобретения является устройство для упражнений на клавиатуре, содержащее направляющую, установленный на ней с возможностью скольжения опорный узел, выполненный с возможностью поддержания предплечья пользователя, и средство установки направляющей в непосредственной близости от клавиатуры инструмента. Устройство позволяет обеспечить играющему на клавишном инструменте человеку в положении сидя опору предплечья на опорный узел и возможность перемещения предплечья вдоль клавиатуры за счет скольжения опорного узла вдоль направляющей.

Предпочтительно устройство выполнено с возможностью обеспечения возвратно-поступательного скольжения опорного узла по направляющей вдоль по существу прямолинейной траектории, обеспечивая удержание предплечья пользователя по существу на постоянном расстоянии от передней кромки клавиатуры.

В некоторых вариантах осуществления изобретения установка опорного узла обеспечивает поддержку руки пользователя таким образом, что по существу исключается скольжение руки относительно опорного узла. Таким образом, опорный узел может быть снабжен поверхностью, предназначенной для предотвращения скольжения руки пользователя относительно опорного узла. Это может быть, например, поверхность с высоким трением, например из эластомера, натурального каучука, ткани, кожи, полимерного материала или любого другого подходящего материала.

В некоторых вариантах осуществления изобретения устройство может настраиваться таким образом, что предплечье пользователя поддерживается в основном на постоянном расстоянии над передним краем клавиатуры.

Некоторые варианты осуществления изобретения обладают тем преимуществом, что предплечье пользователя может поддерживаться на заданном расстоянии от передней кромки клавиатуры на протяжении всего времени игры на инструменте. Устройство обеспечивает свободное перемещение предплечья пользователя вверх и вниз по клавиатуре вдоль направляющей для последовательного воспроизведения различных нот без опасности существенного отклонения расстояния от предплечья до передней кромки клавиатуры от заданного расстояния.

Поддержание руки играющего по существу на постоянном расстоянии от клавиатуры во время игры является очень важным. Изобретение решает проблему поперечного перемещения одной или обеих рук пользователя в сторону клавиатуры и в обратном направлении. Подобное перемещение в основном является определяющим для развития навыков игры на клавишном инструменте.

Изобретение позволяют пользователю поддерживать одну или обе руки в основном перпендикулярно клавиатуре во время игры при перемещении руки вверх и вниз по клавиатуре. Это в сочетании с возможностью пользователю удерживать руки по существу на постоянном расстоянии от передней кромки клавиатуры во время игры позволяет быстрее и эффективнее вырабатывать правильную технику игры на клавиатуре при проигрывании гамм и арпеджио.

За счет поддержания предплечья пользователя по существу на постоянном расстоянии от передней кромки клавиатуры и ориентации по существу по нормали к клавиатуре большой палец пользователя может перемещаться вверх и вниз по клавиатуре по существу на постоянном расстоянии от передней кромки клавиатуры. За счет поддержания предплечья пользователя по существу перпендикулярно клавиатуре практически исключается вращение кисти пользователя относительно вертикальной оси, при котором мизинец пользователя не находится над клавиатурой. Подобное вращение кисти не приводит к выработке хорошей техники игры на клавиатуре и, следовательно, должно исключаться.

Изобретение особенно полезно для помощи пользователю в развитии навыков проигрывания гамм и арпеджио на клавишном инструменте.

Предпочтительно устройство обеспечивает возвратно-поступательное перемещение опорного узла вдоль направляющей элемента по существу на постоянной высоте над клавиатурой.

В альтернативном или дополнительном варианте осуществления изобретения устройство может иметь конструкцию, обеспечивающую возвратно-поступательное перемещение опорного узла вдоль направляющей по криволинейной траектории.

Предпочтительно устройство может иметь конструкцию, обеспечивающую возвратно-поступательное перемещение опорного узла вдоль направляющей по существу на постоянном боковом расстоянии от передней кромки клавиатуры.

Предпочтительно опорный узел выполнен с возможностью крепления к направляющей посредством разъемного соединения.

Предпочтительно опорный узел выполнен с возможностью быстроразъемного соединения с направляющей.

Это обеспечивает замену одного опорного узла опорным узлом другого размера или формы. Опорные узлы других конструкций или другие элементы могут также заменять описанный выше опорный узел или устанавливаться в дополнение к нему.

Предпочтительно опорный узел выполнен с возможностью соединения с направляющей посредством несущего элемента, выполненного с возможностью скольжения вдоль направляющей.

Более предпочтительно опорный узел выполнен с возможностью соединения с направляющей посредством быстроразъемного соединения.

Несущий элемент обеспечивает удобное средство обеспечения перемещения опорного узла относительно клавиш клавиатуры.

Предпочтительно направляющая содержит по меньшей мере одну дорожку, а несущий элемент выполнен с возможностью взаимодействия с этой дорожкой.

Предпочтительно опорное средство выполнено с возможностью крепления к клавишному инструменту для установки направляющей в непосредственной близости от клавиатуры.

Предпочтительно опорное средство выполнено с возможностью крепления к клавишному инструменту посредством разъемного соединения. Это позволяет снять устройство с инструмента при отсутствии необходимости в его использовании.

Предпочтительно устройство при установке прижимается к клавиатуре, благодаря чему оно может устанавливаться по существу в вертикальном положении.

В альтернативном или дополнительном варианте осуществления изобретения опорное средство может иметь конструкцию, обеспечивающую установку устройства без крепления.

Предпочтительно между направляющей и клавиатурой имеются средства регулировки поперечного расстояния.

Предпочтительно средства регулировки поперечного расстояния между направляющей и клавиатурой выполнены в виде винтового механизма.

Предпочтительно имеются средства регулировки вертикальной высоты направляющей относительно клавиатуры, предпочтительно выполненные в виде винтового механизма.

Предпочтительно опорный узел выполнен с возможностью вращения относительно направляющей и предпочтительно вокруг вертикальной оси. Такое выполнение обеспечивает возможность вращения направляющей, что позволяет компенсировать малое вращение руки пользователя при перемещении ее вдоль клавиатуры, когда пользователь находится в неподвижном положении сидя.

Вторым объектом изобретения является устройство для упражнений на клавиатуре, позволяющее облегчить выработку навыков игры на клавишном инструменте и содержащее основание; опорный узел со средством поддержания предплечья пользователя, когда он находится в положении сидя, обеспечивая ориентацию его руки по существу так, как это необходимо при обычной игре на инструменте; поворотное устройство, обеспечивающее соединенному с опорным узлом запястью предплечья пользователя возможность совершения по существу кругового или эллиптического поступательного перемещения в вертикальной плоскости.

Устройство может быть выполнено с возможностью поддержания в основном вертикальной ориентации опорного узла на протяжении цикла кругового или эллиптического поступательного перемещения.

Предпочтительно поворотное устройство содержит механизм с параллельными звеньями.

Предпочтительно по меньшей мере одно из звеньев механизма с параллельными звеньями выполнено в виде поворотного диска.

Предпочтительно пара по существу параллельных звеньев механизма с параллельными звеньями образована парой соответствующих разнесенных в пространстве поворотных дисков, имеющих возможность вращения вокруг взаимно параллельных осей.

Предпочтительно диски установлены на основании с возможностью вращения.

Диски могут быть установлены с возможностью вращения на поворотном элементе, выполненном с возможностью вращения относительно основания вокруг по существу вертикальной оси, при ориентации устройства в положении его обычного использования.

Опорный узел и в первом, и во втором объектах изобретения предпочтительно имеет U-образную форму, обеспечивающую удобную опору для руки пользователя.

U-образная форма опорного узла обеспечивает удобство и комфортность за счет простоты расположения руки пользователя на U-образном узле или снятия руки с этого узла.

Кроме того, U-образная форма опорного узла может обеспечивать приложение боковой силы к поднимающимся участкам этого узла по мере перемещения предплечья пользователя вдоль направляющей элемента. Это обеспечивает более удобное перемещение несущего элемента по сравнению с вариантом, когда оно осуществляется только за счет силы трения между нижней поверхностью предплечья пользователя и несущим элементом.

Опорный узел может содержать по меньшей мере один опорный участок, расположенный на по меньшей мере одном из участков под рукой пользователя с одной или с обеих сторон от этой руки.

Это повышает комфортность пользования устройством при игре на инструменте.

Положение опорного элемента относительно опорного узла может регулироваться в вертикальной и/или горизонтальной плоскости.

Предпочтительно опорный узел выполнен с возможностью вращения вокруг оси, предпочтительно вертикальной.

Устройство может содержать два опорных узла или более двух опорных узлов.

В некоторых вариантах осуществления изобретения с двумя опорными узлами два опорных узла могут быть соединены друг с другом таким образом, что скольжение одного опорного узла вдоль направляющей вызывает скольжение другого опорного узла вдоль направляющей. Опорные узлы могут быть соединены между собой упругой связью. Предпочтительно опорные узлы соединены между собой жесткой связью.

Устройство может дополнительно содержать кистевой опорный элемент, выполненный с возможностью поддержания кисти пользователя при расположении соответствующей руки на опорном узле.

В результате на кисть пользователя оказывается воздействие, способствующее ее расположению в требуемом положении.

Предпочтительно кистевой опорный элемент присоединен к опорному узлу.

Предпочтительно кистевой опорный элемент присоединен к опорному узлу посредством разъемного соединения, предпочтительно посредством быстроразъемного соединения.

В качестве быстроразъемного соединения может использоваться соединение с защелками, с фиксаторами или любое другое подходящее быстроразъемное соединение.

За счет этого обеспечивается возможность снятия кистевого опорного элемента при необходимости использования устройства без него. Кроме того, один кистевой опорный элемент может быть заменен кистевым опорным элементом другого размера.

Предпочтительно кистевой опорный элемент содержит стержень и опорный элемент, причем первым концом стержень соединен с опорным узлом, а опорный элемент присоединен к опорному узлу вторым концом стержня и выполнен с возможностью контакта с кистью пользователя для ее поддержания.

Опорный элемент предпочтительно имеет форму и конфигурацию, обеспечивающие поддержку ладони кисти пользователя.

Это обеспечивает комфортное и удобное расположение кисти пользователя.

Устройство согласно первому объекту изобретения может дополнительно содержать поворотное устройство, конфигурация которого позволяет запястью руки пользователя, связанной с опорным узлом, описывать по существу круговое или эллиптическое поступательное перемещение в вертикальной плоскости, параллельной направляющей.

Предпочтительно поворотное устройство дополнительно обеспечивает поддержание в основном вертикальной ориентации опорного узла в течение цикла кругового или эллиптического поступательного перемещения.

Поворотное устройство может содержать механизм с параллельными звеньями.

Предпочтительно по меньшей мере одно из звеньев выполнено в виде поворотного диска.

Пара по существу параллельных звеньев указанного механизма предпочтительно выполнена в виде соответствующей пары разнесенных в пространстве поворотных дисков, имеющих возможность вращения вокруг взаимно параллельных осей.

Предпочтительно диски присоединены к несущему элементу с возможностью вращения.

В альтернативном варианте осуществления изобретения диски могут быть присоединены с возможностью вращения к поворотному элементу, выполненному с возможностью вращения относительно несущего элемента вокруг по существу вертикальной оси при ориентации устройства для обычного использования.

Третьим объектом изобретения является устройство для упражнений на клавиатуре, содержащее средство установки устройства в непосредственной близости от клавишного инструмента; опорный узел для поддержания кисти пользователя, сидящего перед клавиатурой и располагающего кисть в непосредственной близости от клавиатуры, ориентированную по существу в положении, соответствующем нормальной игре на инструменте, при этом опорный узел содержит основание и опорный участок, выполненный с возможностью обеспечения в него упора по меньшей мере части кисти пользователя, причем опорный участок присоединен к основанию с возможностью перемещения, обеспечивая поступательное и вращательное перемещение опорного участка относительно основания.

Данное устройство обладает тем преимуществом, что оно может использоваться для обеспечения перемещения запястья пользователя относительно клавиатуры таким образом, что оно совершает соответствующее круговое или эллиптическое поступательное перемещение в вертикальной плоскости. Это способствует обучению пользователя правильной технике игры на клавиатуре.

Предпочтительно ориентация опорного узла может регулироваться относительно вертикальной плоскости.

Предпочтительно ориентация основания может регулироваться относительно вертикальной плоскости.

Предпочтительно основание может поворачиваться вокруг оси по существу параллельной передней кромке клавиатуры.

Предпочтительно устройство может обеспечивать перемещение опорного участка по существу по замкнутой траектории.

Более предпочтительно устройство может обеспечивать перемещение опорного участка по существу по криволинейной траектории.

Траектория может быть круговой, деформированной круговой, эллиптической, деформированной эллиптической или любой другой. Траектория может включать по меньшей мере один по существу прямолинейный участок.

Опорный участок может содержать поворотный элемент, выполненный с возможностью вращения вокруг оси, зафиксированной относительно основания, при этом к поворотному элементу прикреплен опорный элемент, установленный таким образом, что в него упирается кисть пользователя, при этом опорный элемент установлен так, что он может совершать поступательное и вращательное перемещение относительно основания.

Опорный участок может содержать стержень, имеющий ось вращения, и опорный элемент, закрепленный на стержне со смещением относительно оси вращения в направлении нормали к оси вращения.

Ось, относительно которой может совершать вращение поворотный элемент, предпочтительно может отклоняться путем поворота вокруг оси, параллельной передней кромке клавиатуры.

Предпочтительно основание содержит выпуклый участок.

Предпочтительно опорный участок содержит опорный элемент, установленный с возможностью скольжения относительно выпуклого участка базового элемента.

Опорный участок может быть выполнен с возможностью скольжения относительно выпуклого участка основания с обеспечением продольного и поперечного наклона иметь возможность поворота вокруг вертикальной оси.

Предпочтительно опорный участок выполнен с возможностью скольжения над выпуклым участком основания при сохранении контакта с ним.

Опорный участок может содержать элемент в виде перевернутой чаши, юбочная часть которого имеет снабженный ободом участок, выполненный с возможностью скольжения над выпуклым участком основания при сохранении контакта с ним.

Опорный участок может быть прикреплен к основанию.

Опорный участок может быть прикреплен к основанию посредством упругого соединения.

Опорный участок может быть связан с основанием посредством магнитной связи.

Предпочтительно опорный участок содержит выпуклый участок для опоры ладони пользователя.

Предпочтительно устройство содержит направляющую, на которой с возможностью скольжения установлен опорный узел, при этом устройство обеспечивает перемещение кисти пользователя вдоль клавиатуры за счет скольжения опорного узла вдоль направляющей.

Предпочтительно устройство может настраиваться таким образом, что обеспечивается возвратно-поступательное перемещение опорного узла вдоль направляющей вдоль по существу прямолинейной траектории, за счет чего предплечье пользователя удерживается по существу на постоянном расстоянии от передней кромки клавиатуры.

Преимущество этого заключается в том, что осуществляется удерживание большого пальца пользователя, благодаря чему он перемещается вдоль по существу прямолинейной траектории по существу на постоянном расстоянии от передней кромки клавиатуры.

Более предпочтительно устройству может придаваться такая конфигурация, при которой обеспечивается возвратно-поступательное перемещение опорного узла вдоль направляющей на по существу постоянной высоте над клавиатурой.

Предпочтительно устройству может быть придана конфигурация, при которой обеспечивается возвратно-поступательное перемещение опорного узла вдоль направляющей по существу по криволинейной траектории.

Кроме того, устройству может быть придана конфигурация, при которой обеспечивается возвратно-поступательное перемещение опорного узла вдоль направляющей на по существу постоянном боковом расстоянии от передней кромки клавиатуры.

Предпочтительно опорный узел крепится к направляющей посредством разъемного соединения.

Предпочтительно опорный узел крепится к направляющей посредством быстроразъемного соединения.

Предпочтительно опорный узел крепится к направляющей посредством несущего элемента, выполненного с возможностью скольжения вдоль направляющей.

Предпочтительно опорный узел крепится к несущему элементу посредством разъемного соединения.

Предпочтительно опорный узел крепится к несущему элементу посредством быстроразъемного соединения.

Направляющая может содержать по меньшей мере один рельс, причем несущий элемент выполнен с возможностью крепления к этому рельсу.

Конфигурация опорного средства может обеспечивать крепление устройства к клавишному инструменту для установки направляющей в непосредственной близости от клавиатуры.

Предпочтительно, конфигурация опорного средства обеспечивает крепление устройства к инструменту при помощи разъемного соединения.

Опорное средство может содержать по меньшей мере одну стойку, при этом устройство выполнено с возможностью опоры на клавишный инструмент, благодаря чему устройство устанавливается по существу в вертикальном положении.

Конфигурация опорного средства может обеспечивать установку устройства без крепления.

Устройство предпочтительно выполнено таким образом, что боковое расстояние от направляющей до клавиатуры может регулироваться.

Предпочтительно боковое расстояние от направляющей до клавиатуры может регулироваться посредством винтового механизма.

Предпочтительно возможна регулировка высоты расположения направляющей в вертикальном направлении относительно клавиатуры, предпочтительно посредством винтового механизма.

Опорный узел может быть выполнен с возможностью поворота относительно направляющей вокруг предпочтительно вертикальной оси.

Предпочтительно опорный узел прикреплен к направляющей с возможностью скольжения при помощи рычага, удерживающего опорный узел на по существу постоянном расстоянии от направляющей.

Предпочтительно рычаг выступает от направляющей.

Предпочтительно рычаг выступает от направляющей в направлении по существу перпендикулярно относительно нее.

Рычаг может выступать от направляющей в направлении от пользователя устройством.

Предпочтительно опорный участок выполнен с возможностью перемещения под действием кисти пользователя для совершения по существу кругового или эллиптического поступательного перемещения.

В альтернативном или дополнительном варианте осуществления изобретения опорный участок может быть выполнен с возможностью перемещения под действием электродвигателя для совершения по существу кругового или эллиптического поступательного перемещения.

Предпочтительно для направления опорного участка вдоль траектории по существу кругового или эллиптического поступательного перемещения используется направляющее средство.

Предпочтительно имеется регулировка величины усилия, необходимого для подобного перемещения опорного участка.

Четвертым объектом изобретения является музыкальный инструмент, содержащий вышеописанное устройство.

Предпочтительно по меньшей мере направляющая выполнена с возможностью ее убирания при отсутствии необходимости в ее использовании.

Предпочтительно направляющая выполнена с возможностью ее убирания путем перемещения внутрь части инструмента, под часть инструмента или над частью инструмента.

В альтернативном или дополнительном варианте осуществления изобретения направляющая может быть выполнена с возможностью ее убирания путем складывания внутрь части инструмента, под часть инструмента или над частью инструмента.

Предпочтительно все устройство выполнено складываемым.

В альтернативном или дополнительном варианте осуществления изобретения устройство может быть встроено в инструмент.

Варианты осуществления изобретения описаны со ссылками на прилагаемые чертежи.

Краткое описание чертежей

На фиг.1 схематически изображено устройство для обучения игре на клавиатуре согласно первому варианту осуществления изобретения;

на фиг.2 - опорный узел устройства по первому варианту осуществления изобретения;

на фиг.3 - то же в другом ракурсе;

на фиг.4 - то же в еще одном ракурсе;

на фиг.5 - устройство при расположении руки пользователя в нижней части клавиатуры;

на фиг.6 - устройство при расположении руки пользователя на участке клавиатуры, где рука расположена по существу под прямым углом к клавиатуре;

на фиг.7 - устройство при расположении руки пользователя в верхней части клавиатуры;

на фиг.8 - устройство при расположении руки пользователя в поднятом положении;

на фиг.9 - зажимное устройство, вид в перспективе;

на фиг.10 - зажимное устройство, показанное на фиг.9;

на фиг.11 и 12 - устройство согласно еще одному варианту осуществления изобретения;

на фиг.13 и 14 - устройство согласно еще одному варианту осуществления изобретения, содержащее поворотное устройство;

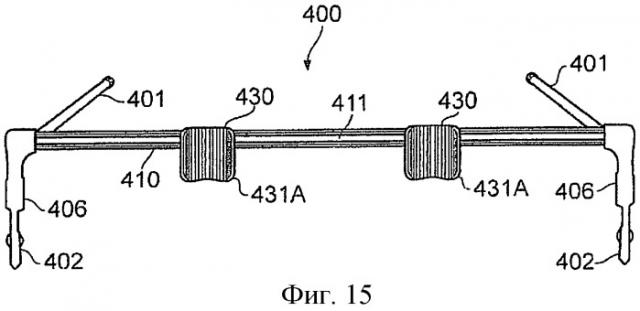

на фиг.15 - 18 - устройство согласно еще одному варианту осуществления изобретения, конструкция которого обеспечивает его прижатие к клавиатуре, благодаря чему устройство поддерживается в нормальном вертикальном положении;

на фиг.19-22 - опорный узел устройства, показанного на фиг.15-18;

на фиг.23 - устройство, изображенное на любой из фиг.15-18, в сложенном положении;

на фиг.24 - устройство согласно еще одному варианту осуществления изобретения;

на фиг.25(а)-25(d) - опорный узел согласно варианту осуществления изобретения, показанному на фиг.24, при этом на фиг.25(а) показан кистевой опорный участок в центральном или нейтральном положении, вид сбоку; на фиг.25(b) - кистевой опорный участок в наклонном положении, вид сбоку; на фиг.25(с) - кистевой опорный участок в центральном или нейтральном положении, вид в сечении; на фиг.25(d) - кистевой опорный участок в наклонном положении, вид в сечении;

на фиг.26 - устройство согласно еще одному варианту осуществления изобретения;

на фиг.27 - человек, использующий устройство согласно варианту осуществления изобретения, показанному на фиг.15;

на фиг.28(а) и 28(b) - соответственно человек, выполняющий упражнения без помощи устройства с неправильной техникой игры, и человек, выполняющий упражнения с правильной техникой игры с помощью устройства согласно варианту осуществления изобретения, показанному на фиг.15.

Осуществление изобретения

Первым вариантом осуществления изобретения является устройство 100 для обучения игре на клавиатуре, которое показано на фиг.1.

Устройство 100 содержит направляющую 110 в виде рельса. Устройство также содержит опорный узел 130, присоединенный к рельсу с возможностью скольжения вдоль него. Опорный узел 130 содержит U-образный опорный элемент 136 с мягкой подкладкой, предназначенный для поддержания предплечья пользователя.

Опорный узел 130 выполнен с возможностью поворота вокруг по существу вертикальной оси относительно рабочего положения устройства.

Устройство имеет зажимное устройство 120 с каждой стороны направляющей 110. Зажимное устройство 120 обеспечивает крепление направляющей 110 к клавишному инструменту 190. Зажимное устройство выполнено с возможностью захвата участка инструмента и края направляющей 110, обеспечивая удержание направляющей на постоянном расстоянии от клавиатуры 192 инструмента 190.

Опорный узел 130 снабжен несущим элементом 132, который контактирует с направляющей 110 и имеет возможность скольжения вдоль нее. Поворотный элемент 134 соединяет опорный элемент 136 опорного узла 130 с несущим элементом 132.

Размер опорного элемента 136 по существу соответствует размеру внешней поверхности предплечья 180 пользователя устройства (например, фиг.4).

Опорный элемент 136 обеспечивает расположившему на нем предплечье пользователю удобное перемещение опорного узла 130 вперед и назад вдоль направляющей 110 путем простого перемещения своего предплечья вперед и назад. Выступающие вверх участки опорного элемента 136 имеют поверхности, давление к которым со стороны предплечья может прикладываться без существенного перемещения предплечья относительно опорного элемента 136. При этом форма опорного элемента 136 не создает чрезмерных препятствий сокращению мышц предплечья при игре.

На фиг.5-7 показаны три различных положения предплечья 180 пользователя относительно клавиатуры 192. Эти три положения предплечья соответствуют трем различным соответствующим угловым положениям опорного узла 130 относительно направляющей 110.

Показанный на фиг.5 опорный узел 130 расположен в нижней части клавиатуры 192 пианино, например слева от центра клавиатуры 192. Когда пользователь находится по существу в области центра клавиатуры, его правое предплечье (обозначенное на фиг.5 позицией 180) пересекает направляющую перед пользователем, в результате чего продольная ось опорного узла 130 ориентирована под углом 9 к направляющей 110. В примере, показанном на фиг.5, угол 9 составляет менее 90°.

На фиг.6 показано расположение опорного узла 130, соответствующее расположению руки пользователя по существу под прямым углом к направляющей 110 (9-90°). В примере, показанном на фиг.6, тело пользователя расположено по существу напротив клавиши, соответствующей центральному «до», а кисть пользователя находится в положении воспроизведения ноты, находящейся по существу на одну октаву выше центрального «до».

Однако устройство может использоваться при любом расположении пользователя вдоль клавиатуры.

Как показано на фиг.7, опорный элемент 136 расположен в верхней части клавиатуры 192, т.е. справа от центра клавиатуры пианино. Продольная ось 139 опорного узла 130 расположена под углом 9 относительно направляющей 110, превышающим 90°.

Устройство согласно первому варианту осуществления изобретения обеспечивает существенную свободу перемещения кисти и предплечья пользователя. Как показано на фиг.8, пользователь может свободно поднимать кисть в процессе игры.

Конструкция зажимного устройства 120 более подробно показана на фиг.9. Зажимное устройство 120 имеет G-образный зажимающий участок 122, присоединенный посредством несущего рычага 128 к направляющей 110. G-образный зажимающий участок 122 имеет основной захватывающий элемент 123, регулируемый посредством вращающейся ручки 124. Основной захватывающий элемент 123 зажимного устройства 120 может приводиться в действие путем поворота ручки 124 для зажатия участка клавишного инструмента между основным захватывающим элементом 123 и вспомогательным захватывающим элементом 125, расположенным у края G-образного зажимающего участка, противоположного основному захватывающему элементу 123.

Расстояние между основным и вспомогательным захватывающими элементами 123, 125 также может изменяться за счет перемещения вспомогательного захватывающего элемента 125 в сторону основного захватывающего элемента 123 или в противоположном направлении. Это позволяет регулировать положение направляющей 110 по вертикали. Таким образом, зажимное устройство 120 позволяет настраивать положение направляющей 110 под различные формы клавишных инструментов.

Несущий рычаг 128 соединен с направляющей 110 посредством крюка 140. Крюк 140 выполнен с возможностью зацепления направляющей 110 снизу и прижатия ее к несущему рычагу 128. Крюк 140 имеет резьбовой участок (не показан), который проходит через несущий рычаг 128. Ручка 142, имеющая ответное резьбовое отверстие, выполнена с возможностью крепления к резьбовому участку крюкового элемента 140 и прижатия направляющей 110 к несущему рычагу 128 при ее повороте в соответствующем направлении.

Крюк 140 каждого зажимного устройства 120 может использоваться для захвата несущего рычага 128 с любой стороны от него.

Наличие крюка позволяет изменять расстояние между соответствующими несущими рычагами 128 каждого из двух зажимных средств 120 устройства. Расстояние между соответствующими несущими рычагами 128 зависит от того, с какой стороны расположен крюк 140.

Для изменения стороны захвата несущего рычага 128 ослабляют ручку 142 и поворачивают крюк на 180°.

В некоторых вариантах осуществления изобретения используется другой тип зажима. В некоторых вариантах осуществления изобретения устройство имеет такую конструкцию, при которой направляющая 110 устанавливается без крепления, т.е. в них отсутствует необходимость в закреплении устройства на клавишном инструменте 190 для установки направляющей в непосредственной близости от клавиатуры 192.

В различных вариантах осуществления изобретения могут быть использованы различные зажимные приспособления. Возможно использование различных зажимных приспособлений в зависимости от формы инструмента, с которым используется устройство, например одних для пианино, других для фортепьяно и т.д. В некоторых вариантах осуществления изобретения зажимное устройство подходит для пианино или фортепьяно. Некоторые варианты осуществления изобретения могут использоваться для электрических пианино. Некоторые варианты осуществления изобретения могут использоваться для органов с одной или несколькими клавиатурами.

Устройство согласно второму варианту осуществления изобретения снабжено кистевой опорой 200, как показано на фиг.11. Во втором варианте осуществления изобретения кистевая опора 200 установлена при помощи разъемного соединения на опорном узле 130 посредством по существу жесткого соединения. Поскольку кистевая опора 200 закреплена на опорном узле 130, при поступательном или вращательном перемещении опорного узла 130 кистевая опора 200 перемещается соответствующим образом.

Во втором варианте осуществления изобретения кистевая опора 200 закреплена на опорном узле 130 посредством стержня 210, присоединенного непосредственно к опорному узлу 130 и выступающего от него вдоль продольной оси 139 опорного узла 130. Основание 220 кистевой опоры 200 содержит ось 222, выступающую из заднего участка 221 основания 220. Ось 222 прикреплена к краю стержня 210 на периферии опорного узла 130 посредством кольцевого элемента 212. При этом ось 222 выполнена с возможностью скольжения внутри кольца и фиксации в требуемом положении посредством винтового фиксатора. Стержень 210 выполнен с возможностью скольжения в корпусе 214, жестко прикрепленном к опорному узлу 130. Расстояние между основанием 220 и опорным узлом 130 может регулироваться путем перемещения стержня в сторону опорного узла 130 или в обратном направлении. Стержень 210 может фиксироваться в требуемом положении посредством дополнительного винтового фиксатора.

В результате положение основания 220 может регулироваться как в горизонтальном, так и в вертикальном направлениях в соответствии с размером, необходимым для конкретного пользователя.

В некоторых вариантах осуществления изобретения регулировка положения оси 222 относительно кольцевого элемента 212 и/или положение стержня 210 относительно корпуса 214 может осуществляться при помощи различных средств, например, быстроразъемных фиксаторы, такие как винтовые, фиксаторов на защелках или любых других подходящих фиксаторов и/или за счет снабжения оси 222 и/или стержня 210 резьбовой поверхностью и наличия соответствующего резьбового отверстия в кольцевом элементе и/или в корпусе соответственно. В некоторых вариантах осуществления изобретения положение кистевой опоры может быть жестко фиксированным относительно опорного узла 130. В некоторых вариантах осуществления изобретения кистевая опора 200 может быть жестко закреплена на опорном узле 130.

В другом варианте осуществления изобретения, показанном на фиг.13, опорный у
