Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к картриджу, конфигурированному для содержания печатного материала.

Предшествующий уровень техники

Принтер, как один типичный пример печатающего устройства, конфигурирован для выброса чернил из печатающей головки на носитель печати (например, печатную бумагу) для печати. Один известный способ подачи чернил к печатающей головке предусматривает использование чернильных картриджей, содержащих чернила (далее называемых просто "картриджами"). Работа печатающей головки без подачи чернил из картриджа в печатающую головку может повредить печатающую головку или вызывать различные другие проблемы. Для предотвращения такой проблемы на картридже или принтере применяют датчик для определения того, что в картридже нет чернил или осталось немного чернил (см. например, Патентный документ 1 и Патентный документ 2). Состояние, когда в картридже нет чернил или осталось мало чернил, здесь названо "состоянием отсутствия чернил".

Документ JP-А-2008-270750 является первым примером предшествующего уровня техники (также названным "Патентный документ 1"). Документ JP-А-2007-136807 является вторым примером предшествующего уровня техники (также названным "Патентный документ 2").

Сущность изобретения

Техническая проблема

Патентный документ 1 описывает систему с использованием пьезоэлектрического датчика для определения состояния отсутствия чернил. Эта система обнаруживает изменение объема детекторной камеры, расположенной в картридже, пьезоэлектрическим датчиком для определения состояния отсутствия чернил. Однако система согласно Патентному документу 1 требует наличия у картриджа источника питания для пьезоэлектрического датчика и электропроводных средств (например, электропроводки или электродных выводов) для обеспечения передачи сигналов между пьезоэлектрическим датчиком и принтером. Это усложняет конструкцию картриджа, что может приводить к увеличению размеров картриджа и увеличению стоимости производства картриджа.

Патентный документ 2 описывает систему с использованием оптического механизма определения для определения состояния отсутствия чернил. Эта система имеет конструкцию, предусматривающую изменения положения при изменении объема субкартриджа и обнаруживает смещение конструкции при помощи оптического датчика для определения состояния отсутствия чернил. Однако в системе согласно Патентному документу 2 отклонение взаимного расположения субкартриджа, конструкции и оптического датчика от заданного точного взаимного расположения может приводить к неточному определению состояния отсутствия чернил.

Эти проблемы не являются характерными только для картриджа, содержащего чернила для печати, но также обнаруживаются в различных печатающих устройствах, конфигурированных для выброса различных жидкостей, отличных от чернил, как печатного материала, и их картриджах.

Следовательно, принимая во внимание указанные выше проблемы, существует потребность предотвращения увеличения размеров картриджа и печатающего устройства. Также существует потребность расположения картриджа относительно конструкции установки картриджей в печатающем устройстве с высокой точностью. Также существует потребность точного определения состояния отсутствия печатного материала.

Эта заявка испрашивает приоритет заявки на патент Японии №2010-285972, содержание которой включено сюда полностью посредством ссылки.

Решение проблемы

Для достижения, по меньшей мере, части указанных целей настоящее изобретение предлагает различные объекты и варианты его осуществления, описанные ниже.

Первый объект

Картридж, приспособленный для съемного прикрепления к конструкции установки картриджей, содержащей трубку для подачи печатного материала, прикрепленную к переднему стеночному элементу устройства и имеющий центральную ось, проходящую в заданном направлении, штырек, обеспеченный на стеночном элементе на стороне устройства и имеющий ось, параллельную центральной оси и подвижный в направлении оси, и датчик, приспособленный для обнаружения смещения штырька, в котором

тремя взаимно ортогональными специальными осями являются ось X, ось Y и ось Z, причем направления вдоль оси X, оси Y и оси Z, соответственно, являются направлением оси X, направлением оси Y и направлением оси Z, причем отрицательное направление оси Y представляет направление, в котором картридж вставляют в конструкцию установки картриджей, и положительное направление оси Y представляет направление, в котором картридж извлекают из конструкции установки картриджей,

причем картридж содержит:

корпус, включающий:

две поверхности, противоположные друг другу в направлении оси Y, причем одна из двух поверхностей является передней поверхностью, имеющей по существу прямоугольную форму, расположенной на отрицательной стороне оси Y и имеющей длину в направлении оси Z, которая больше длины в направлении оси X, и другую из двух поверхностей, являющуюся задней поверхностью, расположенной на положительной стороне оси Y;

две поверхности, противоположные друг другу в направлении оси Z и пересекающие переднюю поверхность и заднюю поверхность, причем одна из двух поверхностей является первой боковой поверхностью, расположенной на положительной стороне оси Z, и другая из двух поверхностей является второй боковой поверхностью, расположенной на отрицательной стороне оси Z; и

две поверхности, противоположные друг другу в направлении оси X и пересекающие переднюю поверхность, заднюю поверхность, первую боковую поверхность и вторую боковую поверхность, причем одна из двух поверхностей является третьей боковой поверхностью, расположенной на положительной стороне оси X, и другая из двух поверхностей является четвертой боковой поверхностью, расположенной на отрицательной стороне оси X;

часть для содержания печатного материала, обеспеченную в корпусе;

первое установочное отверстие, сформированное в передней поверхности и приспособленное для приема штырька;

второе установочное отверстие, сформированное в передней поверхности и приспособленное для приема трубки для подачи печатного материала, причем отверстие для подачи печатного материала, приспособленное для вставки в него трубки для подачи печатного материала, расположено во втором установочном отверстии; и

канал для печатного материала, обеспеченный в корпусе, имеющий отверстие для подачи печатного материала на одном конце и имеющий другой конец, соединенный с частью для содержания печатного материала, при этом

первое установочное отверстие расположено в передней поверхности в среднем положении между первой боковой поверхностью и второй боковой поверхностью.

Согласно первому объекту, картридж не имеет какого-либо пьезоэлектрического датчика для обнаружения того, что картридж вообще не содержит печатный материал или содержит небольшое количество печатного материала (состояние отсутствия печатного материала). Картридж, соответственно, не требует источника питания или электропроводных средств (например, электропроводки или электродных выводов) для передачи сигналов между датчиком и принтером или печатающим устройством. Это предпочтительно упрощает конструкцию картриджа и позволяет уменьшить размеры картриджа. Это также уменьшает стоимость производства картриджа.

В картридже согласно первому объекту первое установочное отверстие расположено на передней поверхности в среднем положении между первой боковой поверхностью и второй боковой поверхностью корпуса. Установку картриджа, таким образом, осуществляют в среднем положении вдоль продольного направления передней поверхности. Если установку картриджа осуществляют в местоположении ближе к одному концу вдоль продольного направления передней поверхности корпуса, позиционное рассогласование предотвращается только на одном конце ближе к местоположению позиционирования, в то время как может быть значительное позиционное рассогласование на другом конце, удаленном от местоположения позиционирования. Однако с картриджем согласно первому объекту позиционирование картриджа осуществляют в среднем положении вдоль продольного направления передней поверхности для предотвращения позиционного рассогласования на обоих концах вдоль продольного направления почти эквивалентно. Это позволяет располагать картридж относительно конструкции установки картриджей с высокой точностью и высокой эффективностью.

"Среднее положение" в формулировках "среднее положение между первой боковой поверхностью и второй боковой поверхностью" или "среднее положение между первым стеночным элементом на стороне устройства и вторым боковым стеночным элементом" может не быть точно средним положением, но может быть по существу средним положением без существенного смещения к любой из первой и второй боковых поверхностей. Например, "среднее положение" может включать положение, немного отклоненное от центрального положения между первой боковой поверхностью и второй боковой поверхностью в направлении оси Z. Более конкретно, "среднее положение" может включать положение, где центральная ось первого установочного отверстия находится в пределах диапазона 10% от центрального положения вдоль расстояния между первой боковой поверхностью и второй боковой поверхностью в направлении оси Z. Для расположения центральной оси первого установочного отверстия в среднем положении настолько точно, насколько возможно, предпочтительно, чтобы "среднее положение" включало положение, где центральная ось первого установочного отверстия находится в пределах диапазона 7,5% от центрального положения вдоль расстояния между первой боковой поверхностью и второй боковой поверхностью в направлении оси Z.

Второй объект

Картридж согласно первому объекту, также содержащий:

детекторную камеру, расположенную в середине канала для печатного материала и конфигурированную для изменения объема при изменении внутреннего давления; и

рычажный элемент, расположенный таким образом, что он упирается в оконечность штырька и конфигурирован для смещения при изменении объема детекторной камеры и, таким образом, перемещения штырька в осевом направлении.

В картридже согласно второму объекту, штырек, используемый для определения состояния отсутствия печатного материала, вставлен в первое установочное отверстие, таким образом, что расположение картриджа относительно конструкции установки картриджей находится в среднем положении вдоль продольного направления на передней поверхности корпуса. Это эффективно предотвращает позиционное рассогласование между картриджем и штырьком и обеспечивает точное определение состояния отсутствия печатного материала. Штырек, используемый для определения состояния отсутствия печатного материала, также используется для позиционирования картриджа относительно конструкции установки картриджей. Это не требует какого-либо дополнительного элемента для установки и уменьшает общее количество частей, таким образом, обеспечивая уменьшение размеров картриджа и уменьшение размеров печатающего устройства, к которому прикреплен картридж.

Третий объект

Картридж согласно любому из первого объекта и второго объекта, в котором

первое установочное отверстие также приспособлено для приема оболочки штырька, приспособленной для окружения периферии штырька.

Картридж согласно второму объекту эффективно предотвращает вхождение в контакт штырька со стеночным элементом, окружающим первое установочное отверстие, и обеспечивает плавное перемещение штырька при изменении объема детекторной камеры, таким образом, обеспечивая определение состояния отсутствия печатного материала с высокой точностью.

Четвертый объект

Картридж согласно любому из первого-третьего объектов, в котором

корпус также содержит:

защитный кожух, имеющий отверстие на отрицательной стороне оси Y и содержащий в себе часть для содержания печатного материала; и

крышку, расположенную на отрицательной стороне оси Y корпуса и прикрепленную к защитному кожуху для закупоривания проема защитного кожуха, в котором

второе установочное отверстие и первое установочное отверстие выполнены в крышке.

В картридже согласно четвертому объекту корпус включает защитный кожух и крышку, и второе установочное отверстие и первое установочное отверстие выполнены в крышке. Сторона защитного кожуха, содержащая часть для содержания печатного материала, имеет больший общий вес, чем сторона крышки. Непрерывное формирование боковой поверхности корпуса от передней поверхности (отрицательный конец оси Y) до задней поверхности (положительный конец оси Y) может вызывать наклон картриджа задней поверхностью ниже передней поверхности. Когда защитный кожух, содержащий часть для содержания печатного материала, и крышка выполнены как отдельные элементы, зазор между крышкой и защитным кожухом позволяет защитному кожуху немного перемещаться относительно крышки. Даже когда часть для содержания печатного материала имеет относительно большой вес, только защитный кожух немного наклоняется, но крышка остается в надлежащем положении без какого-либо наклона. Эта конструкция предпочтительно уменьшает возможность того, что положения второго установочного отверстия и первого установочного отверстия, сформированных в крышке, относительно конструкции установки картриджей будут отклоняться от расчетных правильных положений в прикрепленном состоянии картриджа к конструкции установки картриджей.

Пятый объект

Картридж согласно четвертому объекту, также содержащий:

контакты на стороне картриджа, приспособленные для вхождения в контакт с контактами на стороне устройства, расположенными на конструкции установки картриджей, в прикрепленном состоянии, в котором

контакты на стороне картриджа расположены на крышке.

В картридже согласно пятому объекту контакты на стороне картриджа расположены на крышке с меньшей возможностью отклонения от правильного положения. Это обеспечивает устойчивое электрическое соединение между контактами на стороне картриджа и контактами на стороне устройства в прикрепленном состоянии.

Шестой объект

Картридж согласно любому из четвертого объекта и пятого объекта, в котором

крышка имеет первую боковую поверхность, формирующую часть первой боковой поверхности корпуса, и вторую боковую поверхность, формирующую часть второй боковой поверхности корпуса,

первый выступ, отступающий в положительном направлении оси Z, расположен на первой боковой поверхности крышки, причем первый выступ приспособлен для направления первой направляющей, расположенной на первом стеночном элементе на стороне устройства, и проходит в направлении оси Y в ходе вставки картриджа к конструкции установки картриджей и в ходе извлечения картриджа из конструкции установки картриджей,

второй выступ, отступающий в отрицательном направлении оси Z, расположен на второй боковой поверхности крышки, причем второй выступ приспособлен для направления второй направляющей, расположенной на втором стеночном элементе на стороне устройства, проходящей в направлении оси Y, и имеющей длину в направлении оси X, отличную от длины первой направляющей, в ходе вставки картриджа в конструкцию установки картриджей и в ходе извлечения картриджа из конструкции установки картриджей, и

первый выступ и второй выступ имеют разные длины в направлении оси X.

Картридж согласно шестому объекту имеет первый выступ и второй выступ, имеющие разную длину в направлении оси X. Длина первой направляющей в направлении оси X соответствует длине первого выступа в направлении оси X, в то время как длина второй направляющей в направлении оси X соответствует длине второго выступа в направлении оси X. Эта конструкция эффективно предотвращает прикрепление картриджа в неправильном положении, то есть, перевернутом положении первой боковой поверхности и второй боковой поверхности, к конструкции установки картриджей.

Седьмой объект

Картридж согласно шестому объекту, в котором

защитный кожух имеет первую боковую поверхность, формирующую другую часть первой боковой поверхности корпуса, и вторую боковую поверхность, формирующую другую часть второй боковой поверхности корпуса,

первый выступ на стороне корпуса, отступающий в положительном направлении оси Z, расположен на первой боковой поверхности защитного кожуха, причем первый выступ на стороне корпуса приспособлен для направления первой направляющей в ходе вставки картриджа в конструкцию установки картриджей и в ходе извлечения картриджа из конструкции установки картриджей,

второй выступ на стороне корпуса, отступающий в отрицательном направлении оси Z, расположен на второй боковой поверхности защитного кожуха, причем второй выступ на стороне корпуса приспособлен для направления второй направляющей в ходе вставки картриджа в конструкцию установки картриджей и в ходе извлечения картриджа из конструкции установки картриджей, и

одна часть, расположенная на положительной стороне оси Y, по меньшей мере, одного из первого выступа на стороне корпуса и второго выступа на стороне корпуса, имеет выступ в направлении оси X, таким образом, что одна часть имеет большую длину в направлении оси X, чем длина в направлении оси X другой части, расположенной на отрицательной стороне оси Y одной части.

В картридже согласно седьмому объекту, по меньшей мере, один из первого выступа на стороне корпуса и второго выступа на стороне корпуса имеет одну часть, имеющую большую длину в направлении оси X, чем длина в направлении оси X другой части. Некоторый зазор, соответственно, применен между выступом картриджа и соответствующей направляющей конструкции установки картриджей. Для прикрепления картриджа к конструкции установки картриджей это допускает более плавную вставку картриджа в конструкцию установки картриджей. Одна часть, имеющая большую длину в направлении оси X, во взаимодействии с соответствующей направляющей, эффективно ограничивает движение стороны картриджа в положительном направлении по оси Y в направлении оси X после прикрепления картриджа к конструкции установки картриджей.

Восьмой объект

Картридж согласно любому из первого-седьмого объектов, в котором

первое установочное отверстие имеет один открытый конец на отрицательной стороне оси Y, причем открытый конец находится в положении для приема штырька перед приемом отверстием для подачи печатного материала трубки для подачи печатного материала.

В картридже согласно восьмому объекту трубка для подачи печатного материала соединяется с отверстием для подачи печатного материала после того, как картридж направляется в правильное положение в конструкции установки картриджей при помощи штырька. Эта конструкция эффективно предотвращает столкновение оконечности трубки для подачи печатного материала с другим местоположением картриджа кроме отверстия для подачи печатного материала и, таким образом, предохраняет трубку для подачи печатного материала от повреждения. Эта конструкция также уменьшает позиционное рассогласование между центральной осью трубки для подачи печатного материала и центральной осью отверстия для подачи печатного материала и не создает значительного зазора между отверстием для подачи печатного материала и периферией трубки для подачи печатного материала. Это предпочтительно уменьшает возможность утечки печатного материала через такой зазор.

Девятый объект

Картридж согласно восьмому объекту, в котором

один открытый конец первого установочного отверстия расположен на отрицательной стороне оси Y относительно отверстия для подачи печатного материала.

В картридже согласно девятому объекту, даже когда оконечность трубки для подачи печатного материала в положительном направлении оси Y, прикрепленная к переднему стеночному элементу устройства, и оконечность штырька в положительном направлении оси Y расположены в идентичном положении в направлении оси Y, заданное взаимное расположение между отверстием для подачи печатного материала и одним открытым концом первого установочного отверстия допускает вставку штырька в первое установочное отверстие до вставки трубки для подачи печатного материала в отверстие для подачи печатного материала.

Десятый объект

Картридж согласно любому из восьмого-девятого объектов, дополнительно содержащий:

элемент идентификации на стороне картриджа, приспособленный для идентификации типа картриджа на основе того, сопрягается ли элемент идентификации на стороне картриджа с элементом идентификации на стороне устройства, расположенным на конструкции установки картриджей, в котором

элемент идентификации на стороне картриджа конфигурирован для сопряжения с элементом идентификации на стороне устройства после того, как первое установочное отверстие приняло штырек и перед тем, как отверстие для подачи печатного материала приняло трубку для подачи печатного материала.

В картридже согласно десятому объекту, когда картридж неправильного типа, отличающийся от картриджа правильного типа, вставляют в конструкцию установки картриджей, элемент идентификации на стороне картриджа сталкивается с элементом идентификации на стороне устройства, создавая помеху дальнейшей вставке картриджа неправильного типа. Эта конструкция предпочтительно уменьшает возможность того, что картридж неправильного типа будет соединен с трубкой для подачи печатного материала. Сопряжение между элементом идентификации на стороне устройства и элементом идентификации на стороне картриджа начинается после вставки штырька в первое установочное отверстие для установки картриджа относительно конструкции установки картриджей. Это эффективно предотвращает позиционное рассогласование между элементом идентификации на стороне устройства и элементом идентификации на стороне картриджа. Эта конструкция уменьшает возможность плохого сопряжения, когда элемент идентификации на стороне картриджа сталкивается с элементом идентификации на стороне устройства, когда картридж правильного типа вставляют в конструкцию установки картриджей. Эта конструкция, с другой стороны, вызывает столкновение элемента идентификации на стороне картриджа с элементом идентификации на стороне устройства, когда картридж неправильного типа вставляют в конструкцию установки картриджей, создавая помеху дальнейшей вставке картриджа. Эта конструкция предпочтительно уменьшает возможность того, что картридж неправильного типа будет соединен с трубкой для подачи печатного материала.

Одиннадцатый объект

Картридж согласно десятому объекту, в котором

конец элемента идентификации на стороне картриджа в отрицательном направлении оси Y расположен на положительной стороне оси Y относительно одного открытого конца первого установочного отверстия и на отрицательной стороне оси Y относительно отверстия для подачи печатного материала.

В картридже согласно одиннадцатому объекту, даже когда оконечность трубки для подачи печатного материала в положительном направлении оси Y, оконечность штырька в положительном направлении оси Y и конец элемента идентификации на стороне устройства в положительном направлении оси Y расположены в идентичном положении в направлении оси Y, заданное взаимное расположение отверстия для подачи печатного материала, одного открытого конца первого установочного отверстия и конца элемента идентификации на стороне картриджа в отрицательном направлении оси Y допускает сопряжение между элементом идентификации на стороне картриджа и элементом идентификации на стороне устройства после вставки штырька в первое установочное отверстие, но перед вставкой трубки для подачи печатного материала в отверстие для подачи печатного материала.

В картридже согласно любому из десятого объекта и одиннадцатого объекта предпочтительно то, что элемент идентификации на стороне картриджа имеет, по меньшей мере, одно ребро и сформирован в индивидуальной форме, которая определена количеством и положениями ребер, соответствующими типу картриджа.

Элемент идентификации на стороне картриджа сформирован просто шаблоном ребер.

Двенадцатый объект

Картридж согласно любому из первого-одиннадцатого объектов, в котором

первое установочное отверстие имеет заданную длину в направлении оси Y, и

один открытый конец на отрицательной стороне оси Y первого установочного отверстия имеет меньшую площадь, чем площадь другого открытого конца на положительной стороне оси Y первого установочного отверстия.

В картридже согласно двенадцатому объекту один открытый конец на отрицательной стороне оси Y первого установочного отверстия, который в первую очередь принимает штырек, шире, чем другой открытый конец на положительной стороне оси Y. Эта конструкция позволяет легко вставлять штырек в первое установочное отверстие через более широкий открытый конец на отрицательной стороне оси Y, и вставка штырька в другой открытый конец на положительной стороне оси Y обеспечивает точное расположение картриджа относительно конструкции установки картриджей.

Тринадцатый объект

Картридж согласно двенадцатому объекту, в котором

первое установочное отверстие включает часть на одной стороне, проходящую от соединения до одного открытого конца на отрицательной стороне оси Y, и часть на другой стороне, проходящую от соединения до другого открытого конца на положительной стороне оси Y,

часть на одной стороне сформирована в форме усеченного конуса, имеющего поперечное сечение в форме круга, параллельного оси X и оси Z,

часть на другой стороне сформирована в столбчатой форме, имеющей поперечное сечение, параллельное оси X и оси Z, которое ограничено комбинацией пары прямых линий, противоположных друг другу в направлении оси Z, и парой дуг, противоположных друг другу в направлении оси X, и

в соединении расстояние между парой прямых линий, ограничивающих часть поперечного сечения части другой стороны, меньше, чем диаметр круга, определяющего поперечное сечение части одной стороны, и диаметр пары дуг, определяющих другую часть поперечного сечения части другой стороны, равен диаметру круга, определяющего поперечное сечение части одной стороны.

В картридже согласно тринадцатому объекту площадь поперечного сечения части на одной стороне постепенно уменьшается от одного открытого конца на отрицательной стороне оси Y к соединению. Форма поперечного сечения изменяется, имея меньшую длину в направлении оси Z, но сохраняя одинаковую длину в направлении оси X в соединении или на входе другой концевой части. Форма и площадь поперечного сечения не изменяются между соединением и другим открытым концом на положительной стороне оси Y. Эта конструкция позволяет плавно вставлять штырек от части на одной стороне до части на другой стороне. Часть на другой стороне имеет зазор между штырьком и первым установочным отверстием в направлении оси X для плавного направления штырька к другому открытому концу на положительной стороне оси Y, стабилизируя положение штырька в направлении оси Z, для обеспечения точного позиционирования картриджа относительно конструкции установки картриджей.

Настоящее изобретение может быть осуществлено посредством получения разнообразных объектов и вариантов осуществления изобретения в дополнение к различным вариантам выполнения картриджа, описанным выше, например, способа производства картриджа, печатающего устройства и системы подачи печатного материала, включающей картридж и печатающее устройство.

Краткое описание чертежей

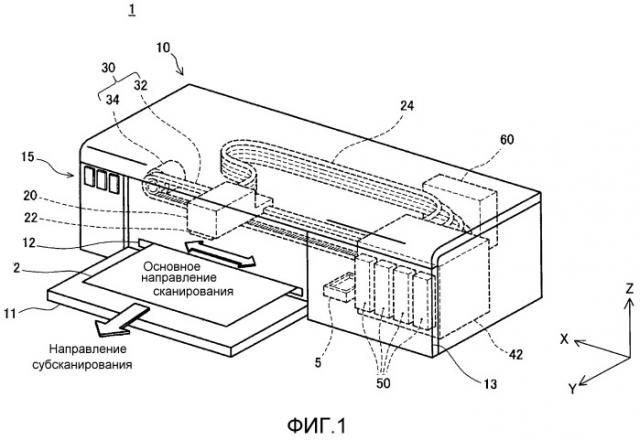

Фиг. 1 - вид в перспективе, показывающий конфигурацию системы подачи печатного материала;

фиг. 2 - вид спереди конструкции установки картриджей;

фиг. 3 - вид сбоку конструкции установки картриджей;

фиг. 4 - иллюстрация способа определения состояния отсутствия чернил;

фиг. 5 - вид в перспективе с пространственным разделением деталей картриджа;

фиг. 6 - вид в перспективе, показывающий внешний вид картриджа;

фиг. 7А - вид спереди картриджа;

фиг. 7В - часть сечения по линии 7X-7X картриджа, показанного на фиг. 7А, выполненного в плоскости, параллельной оси X и оси Y и включающей центральную ось Ce первого установочного отверстия;

фиг. 7C - часть сечения по линии 7Z-7Z картриджа, показанного на фиг. 7А, выполненного в плоскости, параллельной оси Z и оси Y и включающей центральную ось Ce первого установочного отверстия;

фиг. 7d - вид сечения части на одной стороне и части на другой стороне первого установочного отверстия в соединении, выполненного параллельно плоскости оси Z и оси X;

фиг. 8 - вид внутренней структуры картриджа;

фиг. 9А - первый вид, схематично показывающий прикрепление картриджа к конструкции установки картриджей;

фиг. 9b - второй вид, схематично показывающий прикрепление картриджа к конструкции установки картриджей;

фиг. 9C - третий вид, схематично показывающий прикрепление картриджа к конструкции установки картриджей;

фиг. 10 - вид в перспективе с пространственным разделением деталей, показывающий конструкцию узла подачи печатного материала;

фиг. 11 - иллюстрация подачи чернил к конструкции установки картриджей;

фиг 12 - иллюстрация подачи чернил к конструкции установки картриджей;

фиг. 13 - вид конструкции рычажного элемента;

фиг. 14 - первый вид, иллюстрирующий определение состояния отсутствия чернил;

фиг. 15 - второй вид, иллюстрирующий определение состояния отсутствия чернил;

фиг. 16 - третий вид, иллюстрирующий определение состояния отсутствия чернил; и

фиг. 17 - вид картриджа согласно первой модификации.

Описание вариантов осуществления изобретения

Некоторые варианты осуществления изобретения описаны ниже со ссылками на прилагаемые чертежи:

А. Первый вариант осуществления изобретения.

В. Модификации.

А. Первый вариант осуществления изобретения.

А-1. Общая конфигурация системы подачи печатного материала

На фиг. 1 изображен вид в перспективе, показывающий конфигурацию системы 1 подачи печатного материала. На фиг. 1 показаны взаимно ортогональные оси XYZ. На последующих чертежах оси XYZ показаны как необходимый базис. Оси XYZ на других чертежах соответствуют направлениям осей XYZ на фиг. 1. Система 1 подачи печатного материала включает принтер 10, служащий печатающим устройством, и картриджи 50.

Согласно этому варианту осуществления изобретения, принтер 10 является струйным принтером, конфигурированным для выброса чернил из головки 22. Каждый из картриджей 50 конфигурирован для содержания чернил, как печатного материала. Чернила, содержащиеся в картридже 50, проходят по трубке 24 и подаются в головку 22 на каретке 20. Принтер 10, главным образом, включает конструкцию 42 установки картриджей, контроллер 60, каретку 20, головку 22 и приводной механизм 30. Принтер 10 также имеет кнопки 15 управления, нажимаемые пользователем для выполнения различных операций принтера 10.

Картриджи 50 съемно прикреплены к конструкции 42 установки картриджей. Согласно этому варианту осуществления изобретения, к конструкции 42 установки картриджей прикреплены четыре картриджа 50, соответственно, содержащие чернила четырех разных цветов (то есть, черного, желтого, пурпурного и голубого). На передней поверхности (то есть, поверхности на положительной стороне оси Y) расположена крышка 13 доступа принтера 10 согласно варианту осуществления изобретения. Когда пользователь отсоединяет (то есть, в положительном направлении оси Y) крышку 13 доступа на стороне положительного направления оси Z, пользователь может получить доступ к конструкции 42 установки картриджей, чтобы прикрепить или отделить картриджи 50. В прикрепленном состоянии картриджа 50 к конструкции 42 установки картриджей чернила могут подаваться по трубке 24 к головке 22, расположенной на каретке 20. Согласно этому варианту осуществления изобретения, насосный механизм (не показан) принтера 10 всасывает чернила, содержащиеся в картридже 50, для подачи чернил к головке 22. Для каждого типа чернил (то есть, для каждых из множества чернил разных цветов) используют трубку 24.

На головке 22 расположены инжекционные сопла для каждого типа чернил. Чернила выбрасываются из инжекционных сопел на головке 22 на печатную бумагу 2 для печати данных, таких как строки символов и изображения. Процесс прикрепления картриджа 50 к конструкции 42 установки картриджей и детализированные конструкции картриджа 50 и конструкции 42 установки картриджей будут описаны ниже. Согласно этому варианту осуществления изобретения, принтер 10 имеет конструкцию 42 установки картриджей, которая не движется в связи с кареткой 20 и, соответственно, является конструкцией "отдельного от каретки" типа. Настоящее изобретение также применимо к принтерам типа "конструкции на каретке", в которых конструкция 42 установки картриджей расположена на каретке 20 и движется вместе с кареткой 20.

Контроллер 60 служит для управления соответствующими частями принтера 10 и приема и выдачи сигналов от соответствующих картриджей 50 и к ним. Каретка 20 перемещает головку относительно печатной бумаги 2.

Приводной механизм 30 возвратно-поступательно перемещает каретку 20 в ответ на управляющие сигналы от контроллера 60. Приводной механизм 30 включает зубчатый ремень 32 и приводной электродвигатель 34. Передача мощности приводного электродвигателя 34 через зубчатый ремень 32 каретке 20 перемещает каретку 20 назад и вперед в основном направлении сканирования (направлении оси X). Принтер 10 имеет подающий механизм для подачи печатной бумаги 2 в направлении субсканирования (направлении оси Y). Печатная бумага 2 перемещается в направлении субсканирования подающим механизмом в ходе печати, и печатная бумага 2 после печати выходит через открытый паз 12 на переднюю крышку 11.

Район, названный исходным положением, задан в определенном положении поля печати вдоль основного направления сканирования каретки 20. В исходном положении расположен механизм обслуживания для обеспечения нормальной печати. Механизм обслуживания включает крышечный элемент 5, который прижимается к поверхности с соплами (сопловой поверхности) на нижней стороне головки 22 (то есть, стороне, обращенной к печатной бумаге 2) для образования замкнутого пространства, окружающего инжекционные сопла, подъемный механизм (не показан), который поднимает и опускает крышечный элемент 5 для прижимания к сопловой поверхности головки 22, и всасывающий насос (не показан), который прилагает отрицательное давление к замкнутому пространству, образуемому при прижимании крышечного элемента 5 к сопловой поверхности головки 22.

Согласно этому варианту осуществления изобретения, в состоянии использования или положении использования системы 1 подачи печатного материала ось Y представляет ось вдоль направления субсканирования (продольного направления), в котором подается печатная бумага 2, ось Z представляет ось вдоль направления силы тяжести (вертикального направления), и ось X представляет ось вдоль основного направления сканирования или направления движения каретки 20 (поперечного направления). Согласно этому варианту осуществления изобретения, положительное направление оси Y представляет направление субсканирования (направление вперед), отрицательное направление оси Y представляет ее обратное направление (обратное направление), положительное направление оси Z представляет направление, проходящее снизу вверх вдоль направления силы тяжести (направление вверх), и отрицательное направление оси Z представляет ее обратное направление (направление вниз). Положительное направление оси X представляет направление, проходящее от правой части к левой части, когда система 1 подачи печатного материала рассматривается с передней стороны (положительной стороны оси Y), и отрицательное направление оси X представляет ее обратное направление. Согласно этому варианту осуществления изобретения, множество картриджей 50 установлено в напра
