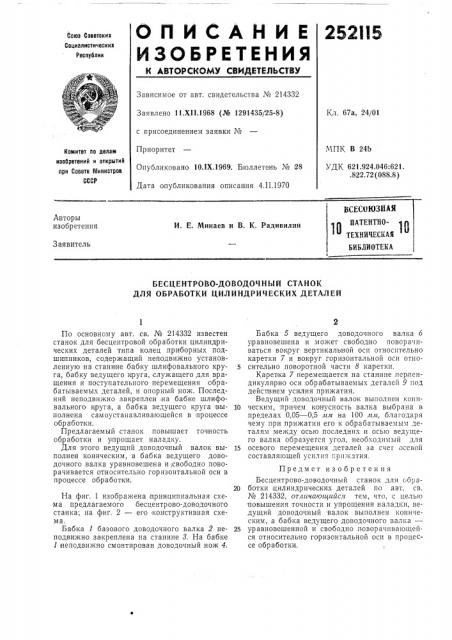

О П И С А Н И Е 252II5

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 214332

Заявлено 11.Х11.1968 (№ 1291435/25-8) с присоединением заявки №

Приоритет

Опубликовано 10.1Х,1969, Бюллетень №:28

Дата опубликования описания 4.II.1970

Кл. 67а, 24/01

МПК В 24Ь

УДК 621.924.046:621. .822,72 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

БЕСЦЕНТРОВО-ДОВОДОЧНЫЙ СТАНОК

ДЛЯ ОБРАБОТКИ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

По основному авт. св. № 214332 известен станок для бесцентровой ооработки цилиндрических деталей типа колец приборных подшипников, содержащий неподвижно установленную на станине бабку шлифовального круга, бабку ведущего круга, служащего для вращения и поступательного перемещения обрабатываемых деталей, и опорный,нож. Последний неподвижно закреплен iHB бабке шлифовального круга, а бабка ведущего круга выполнена самоустанавливающейся в процессе об,работки.

Предлагаемый, станок повышает точечность обработки и упрощает наладку.

Для этого ведущий доводочный валок выполнен коническим, а бабка .ведущего доводочного валка уравновешена и свободно поворачивается относительно горизонтальной оси в процессе обработки.

На фиг, 1 изображена принципиальная схема предлагаемого бесцентрово-доводочного станка; на фиг. 2 — его конструктивная схема, Бабка 1 оазового доводочного валка 2 неподвижно закреплена на станине 8. На бабке

1,неподвижно смонтирован доводочный нож 4.

Бабка 5 ведущего доводочного валка 6 уравновешена и может свободно поворачиваться вокруг вертикальной оси относительно каретки 7 и вокруг горизонтальной оси отно5 сительно .поворотной части 8 каретки.

Каретка 7 перемещается на станине .перпендикулярно оси обрабатываемых деталей 9 под действием усилия прижатия.

Ведущий доводочный валок выполнен кони10 ческим, причем ко нусность .валка выбрана в пределах 0,05 — 0,5 м.и на 100 ял, благодаря чему при прижатии его к обрабатываемым деталям между осью последних и осью ведущего валка образуется угол, необходимып для

15 осевого перемещения деталей за счет осевой составляющей успл пя t-.р пж атия.

Предмет из о бр етен ия

Бесцентрово-доводочный станок для обра20 ботки,цилиндрических, деталей по авт. св. № 214332, отличающийся тем, что, с целью повышения точности и упрощения наладки, ведущий доводочный валок выполнен коническим, а бабка ведущего доводочного валка—

25 уравновешен ной и свободно, поворачивающейся относительно горизонтальной оси в процессе обработки.
