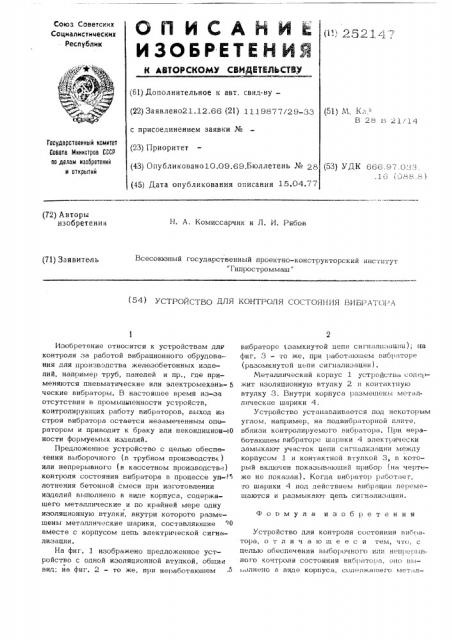

Gf1HCAHN@ (Лб2

ИЗОЬРЕТЕНЙЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву— (22) Заявлено21.12.66 (21) 1119877/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано10,09.69.Бюллетень № 28 (45) Дата опубликования описания 15,04,77 (51) М K;».. -

В 28 В 21/14

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 666.97.033, .16 (088.8 ) (72) Авторы изобретения

Н. А, Комиссарчик и Л. И. Рябов

Всесоюзный государственный проектно-конструкторский институт

"Гипростроммаш" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ ВИВРАТОРА

Изобретение относится к устройствам дле контроля за работой вибрационного обрудования для производства железобетонных изделий, например труб, панелей и пр., где применяются пневматические или электромеханик- 5 ческие вибраторы. B настоящее время из-за отсутствия в промышленности устройств, контролирующих работу вибраторов, выход из строя вибратора остается незамеченным оператором и приводит к браку или некондицион-!О ности формуемых изделий.

Предложенное устройство с целью обеспегения выборочного (в трубном производстве) или непрерывного (в кассетном производстве) контроля состояния вибратора в процессе уп-> лотнения бетонной смеси при изготовлении изделий выгюлнено в виде корпуса, содержа щего металлические и по крайней мере одну изоляционную втулки, внутри которого размещены металлические шарики, составляющие О вместе с корпусом цепь электрической сигнализации, На фиг, 1 изображено предложенное устройство с одной изоляционной втулкой, обшии о вид; на фиг. 2 - то же, при неработающем вибраторе г замкнутой цепи сигггалггзацптг); на фиг. 3 — то же, при работающем впбраторе (разомкнутой цепи сигнализации).

Металлический корпус 1 устройства содержит изоляционную втулку 2 и контактную втулку 3. Внутри корпуса размещены металлические шарики 4.

Устройство устанавливается под некоторым углом, например, на подвибраторной плите, вблизи контролируемого вибратора. При неработающем вибраторе шарики 4 электрически замыкают участок цепи сигнализации между корпусом 1 и контактной втулкой 3, в который вколочен показывающий прибор (на чертеже не показан). Когда вибратор работает, го шарики 4 под действием вибрации перемещаются и размыкают цепь сигнализации.

Фоомула изобретения

Устройство для контроля состояния виб втора. о т л и ч а ю щ е е с я тем, что, с целью обеспечения выборочного или непрегл-tBного кочтроля состояния вибратора. оно вых. >níeío в виде корпуса, содеожашего мет л.252147 лические и,по крайней мере, одну изоляционн 60 Втулки Внутри котороГо раэмещены Металлические шарики, составляющие вместе . корпусом цепь электрической сигнализации.

252147

Составитель М.,Сеонев

" е ред М, Ликович oPP""-ктор . . молотовская

Редактор К. Кривенко

Филиал Г1ПП Патент", г. Уж ород, ул. Проектная, 4

Заказ 2470/7 Тираж 749 Подписное

UHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий.113035, Москва, Е-35, Г ауи ская наб., д. 4/5
