Способ и устройство для обработки уплотнительной поверхности запорной арматуры

Способ и устройство для обработки уплотнительной поверхности запорной арматуры

Иллюстрации

Показать все

Реферат

Изобретение относится к способу и устройству для обработки уплотнительной поверхности запорной арматуры.

Для перекрытия трубопроводов в энергетических или промышленных установках используются различного рода запорные арматуры. В качестве промышленных установок рассматриваются, к примеру, все работающие с текучими средами установки, к примеру, установки химической промышленности. В качестве электростанций в данном случае рассматриваются все типы электростанций, к примеру, атомные электростанции, то есть реакторы с кипящей водой и реакторы, охлаждаемые водой под давлением.

Запорная арматура, о которой идет речь, это, к примеру, запорные задвижки и обратные клапана в диапазонах низкого давления (ND), среднего давления (MD) и высокого давления (HD), соответственно, примерно до 40 бар, 40-160 бар и свыше 160 бар. Значения номинальных внутренних диаметров соответствующих запорных арматур лежат в пределах примерно от 50 до 1200 мм.

Запорные арматуры имеют при этом, по меньшей мере, две соединительные трубы, которые проходят внутрь корпуса арматуры. Там эти соединительные трубы, с целью обеспечения герметизации, имеют на своих торцевых концах уплотнительные поверхности. Эти уплотнительные поверхности располагаются, к примеру, параллельно центральной плоскости запорной арматуры (обратный клапан низкого давления) или в открытой для этого в направлении верхней части арматуры, наклонной плоскости (клиновая задвижка высокого давления).

Для закрывания арматур, к примеру, посредством аксиального движения шпинделя или поворотного движения обратного клапана, уплотнительные элементы, к примеру, уплотнительные пластины перемещаются в зону соединительных труб корпуса арматуры, которые прилегают к уплотнительным поверхностям. У запорных задвижек, к примеру, находящаяся под давлением сторона (входная соединительная труба) запорной задвижки прижимает уплотнительную пластину к уплотнительному кольцу или к уплотнительной поверхности на стороне без давления (выходная соединительная труба). Таким образом, создается уплотняющее воздействие. У запорных арматур посредством этого, к примеру, среда блокируется, в независимости от направления течения, а у обратных клапанов течение среды блокируется только против заданного направления течения.

Запорные задвижки регулируются, как правило, в зависимости от условий протекания, посредством дистанционных приводов или маховиков. Зависимость от условий протекания обозначает, что уплотнительные пластины вдвигаются в корпус арматуры или выдвигаются из него настолько, что, даже с учетом всех температурных расширений, они надежно блокируют уплотнительную поверхность или освобождают ее, и не наталкиваются на корпус арматуры.

Так как уплотнительные поверхности в соответствующих запорных арматурах должны выдерживать высокие нагрузки, то, к примеру, у арматур низкого давления при номинальном давлении (PN, Pressure Nominal) PN 40 они гарантированы от износа при наличии наплавки из 17% хромистой стали. Иными словами, на конце соединительной трубы с торцевой стороны наваривается слой хромистой стали толщиной в несколько миллиметров в качестве наплавки твердого покрытия.

По прошествии определенного количества циклов открывания и закрывания запорной арматуры в условиях эксплуатации, в силу частично высокого удельного давления, устанавливается режим износа на уплотнительных элементах, в частности, и на уплотнительных поверхностях. Характеристики герметизации запорных арматур уменьшаются по мере износа уплотнительных поверхностей, и герметичность арматур более не гарантируется. Соответствующий износ может начаться, в зависимости от типа нагружения, уже после первой тысячи или после нескольких тысяч циклов закрывания. Это сильно зависит от типа протекающей через арматуру среды, возникающих температур и т.д.

Поэтому, при соответствующем износе необходимо производить восстановление запорной арматуры или ее уплотнений. Для встроенных элементов задвижки, к примеру, уплотнительных пластин, задвижек, обратных клапанов и проч. это возможно без проблем, так как эти элементы могут быть извлечены из корпуса арматуры и подвергнуты восстановлению все арматуры. Транспортировка демонтированных элементов, как правило, не является проблематичной. Поэтому восстановление может быть произведено, к примеру, непосредственно на месте в установке вне арматуры, в ремонтной мастерской или у изготовителя арматуры.

Проблематичным является восстановление уплотнительных поверхностей соединительных труб. Доступ к уплотнительным поверхностям внутри корпуса арматуры затруднен. Известен способ дополнительного шлифования поврежденных уплотнительных поверхностей на месте с помощью так называемых шлифовальных станков с задвижкой, к примеру, из DD 217171 A1, DD 278542 A1, DE 2400077 А1 и из DD 109822 A1. При этом верхняя часть арматуры и встроенные элементы удаляются из корпуса запорной арматуры, вследствие чего отверстие корпуса освобождается. Через отверстие корпуса шлифовальный станок вручную вводится в корпус арматуры, и имеющаяся уплотнительная поверхность дополнительно шлифуется. Снятие материала происходит при этом в микронном диапазоне, так что восстанавливается плоскопараллельность обработанных уплотнительных поверхностей или прочно связанных с корпусом уплотнительных поверхностей, пока это возможно в рамках имеющегося износа. Несмотря на использование известного способа дополнительного шлифования, с увеличением срока службы запорной арматуры увеличиваются обусловленные режимом работы износ и отказ компонентов конструкции и встроенных в них элементов. Постоянно повторяющийся процесс дополнительного шлифования поврежденной поверхности или всей поверхности износа в целом является лишь относительной мерой, а именно, возможной лишь до того момента, пока имеется остаточная наплавка минимальной толщины на уплотнительной поверхности. С каждым последующим шлифовальным проходом инструмент приближается к зоне наложения наплавки на основной материал, то есть, достигается зона термического влияния сварки, и требуемая номинальная твердость наплавки более не гарантирована. Характеристика износа уплотнительной поверхности увеличивается, поэтому, пропорционально количеству операций дополнительного шлифования или времени шлифования, и выход из строя уплотнительных элементов или уплотнительных поверхностей запорной арматуры регулируется.

Так как дополнительное шлифование производится лишь в микронном диапазоне и при этом не принимаются во внимание никакие общие габариты арматуры, то, к примеру, односторонний износ наклонно расположенной уплотнительной поверхности не может быть скорректирован, так как угол наклона уплотнительной поверхности в корпусе арматуры, несмотря на дополнительно отшлифованную плоскопараллельную поверхность, более не является правильным.

Если жестко установленные в корпусе арматуры уплотнительные поверхности повреждены настолько, что вышеупомянутое дополнительное шлифование более не способствует устранению дефектов, то устранение повреждений производится посредством выемки всей запорной арматуры из системы трубопровода. Демонтированная арматура в этом случае передается для восстановления в ремонтную мастерскую или производителю арматуры, которые имеют в своем распоряжении необходимое оборудование для восстановления. В этом случае вся арматура целиком зажимается по наружным поверхностям в зажимном устройстве и подвергается восстановлению с использованием обычных обрабатывающих станков, таких как, токарные станки, шлифовальные станки и т.д.

В альтернативном варианте поврежденная арматура не восстанавливается, а утилизируется, и на первоначальное место системы трубопроводов в энергетических или промышленных установках помещается новая или сменная арматура. Демонтаж и повторное приваривание арматуры сопряжено с существенными затратами. Кроме того, в частности, для ядерных электростанций необходимы многочисленные спецификации по ремонтным работам. Выемка больших и тяжелых арматур из имеющейся трубной системы требует наличия специального оборудования, специальных подъемных устройств и, ввиду зауженного пространства, окружающего арматуру, возможна зачастую лишь с привлечением существенных затрат, так как, к примеру, сначала должны быть удалены окружающие арматуру детали конструкции и корпуса, чтобы в целом обеспечить возможность демонтажа арматуры.

Транспортировка арматуры внутри энергетической или промышленной установки или к производителю арматуры является затратным и дорогостоящим мероприятием. Особенно при использовании в ядерных электростанциях арматуры оказываются заражены радиоактивными веществами, что приводит к дополнительным затратам и расходам. Манипуляции при выемке арматур сопряжены с повышенным риском травмирования персонала, осуществляющего демонтаж, а также с опасностью повреждения самой запорной арматуры или других компонентов промышленной установки. При повторном приваривании арматур необходимо изготовить компенсационные трубы, так как зоны термического влияния должны быть полностью ликвидированы, а потери при резании компенсированы. Необходимо восстановить первоначальное положение при установке арматуры. Если используется новая запорная арматура, следует считаться с существенно более высокими плановыми затратами, так как для новой арматуры следует предусматривать актуальные регулирующие механизмы, к примеру, рекомендации по приборам под давлением. По сравнению с действующими, как правило, многие годы в отношении старой арматуры прежними предписаниями, в данном случае необходимы повышенные меры безопасности. Так, к примеру, толщина стенок новой запорной арматуры, а, тем самым, и ее вес увеличены, по сравнению со старой, использованной ранее арматурой. Вследствие этого, при определенных обстоятельствах необходимо произвести структурно-динамический расчет соответствующих систем трубопроводов или участков трубопроводов, который учитывает добавочный вес новой арматуры. В неблагоприятном случае держатели должны быть дополнены или усилены. При определенных обстоятельствах необходимо продолжительное по времени и затратное по средствам разрешение на произведение работ. Кроме того, ввиду произведенных сварочных работ в трубной системе, к примеру, целые участки труб, которые содержат арматуру, должны быть подвергнуты повторному испытанию давлением.

Из DE 102005004232 A1 известно также о способе нанесения наплавки на уплотнительную поверхность на месте. Так, уплотнительная поверхность может быть перемещена сначала выше первоначального конструктивного уровня, который затем снимается до уровня восстановления.

Задачей изобретения является, поэтому, создание улучшенного способа и улучшенного устройства для обработки уплотнительной поверхности запорной арматуры, смонтированной в энергетической или в промышленной установке.

Изобретение основывается на принципиальной идее восстановления прочно связанных с корпусом уплотнительных поверхностей запорной арматуры на месте, в смонтированном положении, в трубной системе. Запорная арматура или корпус этой арматуры остаются тем самым смонтированными в энергетической или промышленной установке. Посредством соответствующего способа восстановления на месте можно избежать большинства вышеперечисленных неблагоприятных моментов касательно введения и выведения, а также транспортировки элементов конструкции.

В соответствии с изобретением используется комплексное устройство для осуществления соответствующего способа, которое вставляется в установку для восстановления встроенной арматуры. Соответствующие уплотнительные поверхности доступны только лишь со стороны отверстия корпуса, а именно, когда удалены верхняя часть арматуры, приводные механизмы, уплотнительные пластины и прочие встроенные элементы. Так как уплотнительные поверхности располагаются, как правило, примерно параллельно, а отверстие корпуса перпендикулярно центральной плоскости арматуры, то, как правило, должно иметь место отклонение приложения усилия или направления движения примерно на 90°. При использовании задвижек с клиновым затвором обрабатывающее устройство должно быть дополнительно выполнено с возможностью регулировки на угол наклона уплотнительной поверхности относительно продольной оси шпинделя, то есть указанной центральной плоскости. Недостаток места в корпусе арматуры требует специального исполнения обрабатывающего устройства, без ограничения его функциональности. Обрабатывающее устройство следует конструировать, соответственно, в плоском исполнении, чтобы иметь возможность поместить его, к примеру, между двумя соединительными трубами или уплотнительными поверхностями клиновой задвижки. Таким образом, в соответствии с изобретением обработка уплотнительных поверхностей может осуществляться с одного направления перпендикулярно их поперечной плоскости. В этом случае соответствующие усилия для обработки могут быть предоставлены особенно просто.

Что касается способа, то задача решается посредством способа в соответствии с пунктом 1 формулы изобретения для обработки расположенной на конце соединительной трубы уплотнительной поверхности смонтированной в энергетической или промышленной установке запорной арматуры, отличающегося наличием следующих этапов.

На этапе а) верхняя часть арматуры и встроенные элементы корпуса удаляются из корпуса запорной арматуры, вследствие чего отверстие корпуса освобождается. Это отверстие корпуса является, к примеру, для арматур в диапазоне низкого и среднего давления фланцем, а для арматур в диапазоне высокого давления горлом или куполом корпуса. На этапе b) способа зажимное устройство через отверстие корпуса помещается в рассматриваемую соединительную трубу или в другую соединительную трубу, к примеру, противолежащую обрабатываемой уплотнительной поверхности соединительную трубу. Зажимное устройство закрепляется на внутренней стенке соединительной трубы. Зажимное устройство имеет контропору, которая в монтажном положении, то есть при закрепленном зажимном устройстве, прилегает к обращенной к внутреннему пространству корпуса стороне зажимного устройства и, тем самым, оказывается доступна со стороны отверстия корпуса.

На этапе с) способа через отверстие корпуса обрабатывающий станок вводится в корпус. На обрабатывающем станке имеется опора, посредством которой он устанавливается на контропоре. На этапе d) способа с помощью обрабатывающего станка производится этап обработки на уплотнительной поверхности. Затем на этапе е) способа обрабатывающий станок отделяется от контропоры и удаляется через отверстие корпуса. На этапе f) способа, в случае необходимости, этапы с) - е) повторяются с использованием другого или того же самого обрабатывающего станка.

По окончании непосредственных работ на уплотнительной поверхности, на этапе g) способа зажимное устройство отделяется от соединительной трубы и через отверстие корпуса снова удаляется из запорной арматуры. На этапе h) способа верхняя часть арматуры и встроенные элементы снова окончательно размещаются в корпусе и арматура, вследствие этого, снова оказывается укомплектованной для последующей эксплуатации.

Таким образом, в соответствии с изобретением, за счет использования зажимного устройства или его контропоры, а также за счет установленной на обрабатывающем станке опоры, возможно переместить обрабатывающий станок в определенное положением внутри корпуса арматуры, и оттуда целенаправленным образом производить высокоточные работы на уплотнительной поверхности. Зажимное устройство или контропора образуют тем самым геометрически точно фиксированное и неподвижное базовое место в арматуре, которое остается постоянным для всех этапов обработки или точности в процессе этой обработки. Контропора образует тем самым базовую точку или базовый размер внутри арматуры. Этот базовый размер фиксирован далее относительно нулевого размера арматуры, к примеру, фланца задвижки низкого давления, и во время процесса восстановления может быть снова использован в качестве нулевого размера. В частности, осуществляемые следом друг за другом рабочие этапы, к примеру, с использованием различных обрабатывающих станков, могут производиться в точно геометрически следующих друг за другом положениях, так как все обрабатывающие станки постоянно устанавливаются на единожды фиксированной и не перемещаемой в процессе произведения способа контропоре. Зажимное устройство помещается, таким образом, к примеру, в любое, однако, неподвижное положение, и затем определяется положение контропоры в системе координат арматуры. Обработка производится в этом случае посредством обрабатывающих станков точно по размеру из единожды установленной позиции.

До настоящего времени было известно о возможности замены обрабатывающей головки или инструмента станка. Основной корпус станка, к примеру, его приводной механизм и корпус сохраняются. Заменяются, к примеру, различные сверлильные, расточные или фрезеровальные головки. В соответствии с изобретением заменяется, однако, весь обрабатывающий станок. Это влечет за собой преимущество возможности комплектования каждого станка самого по себе, а также, к примеру, касательно приводного двигателя, корпуса и проч., индивидуально и оптимально для каждого отдельного этапа обработки. Геометрическое базовое положение, которое определено контропорой, действительно в этом случае, однако, для всех, зачастую исполненных различным образом, обрабатывающих станков.

Так как контропора в зоне обрабатываемой уплотнительной поверхности фиксируется, то расстояния до рабочей зоны невелики. Используемые обрабатывающие станки могут быть выполнены надежно и просто, что позволяет получить значительные рабочие усилия при обработке.

Уплотнительные пластины или встроенные элементы задвижки могут быть обычным образом, как и ранее, обработаны вне корпуса арматуры, к примеру, в мастерской по ремонту оборудования.

Способ, к примеру, сначала отрабатывается на соответствующем макете арматуры, чтобы гарантировать воспроизводимость способа на обрабатываемой в установке арматуре. Иными словами, на образце осуществляется моделирование процесса, чтобы, к примеру, также осуществить процесс контроля и процедуру приемки.

В предпочтительном варианте осуществления способа в качестве этапа обработки направленная внутрь корпуса торцевая сторона соединительной трубы стачивается или сошлифовывается. Посредством такого рабочего этапа возможно, к примеру, стачить или сошлифовать посадочное место для вновь вставляемого посадочного кольца задвижки в точно определенной геометрической плоскости, удалить наплавку уплотнительной поверхности до основного материала в определенной плоскости или же точно отшлифовать вновь установленную наплавку как плоскопараллельно, так и в определенной плоскости в отношении геометрии арматуры. Посредством обточки может быть реализована механическая финишная обработка уплотнительных поверхностей, посредством формообразующего шлифования их чистовой обработки. Посредством снятия наплавки до основного материала гарантируется последующее хорошее соединение вновь наносимого материала с основным материалом арматуры или соединительной трубы.

В следующем предпочтительном варианте осуществления способа в качестве этапа обработки образующая уплотнительную поверхность наплавка наваривается на торцевую сторону соединительной трубы. В частности, в сочетании данного этапа обработки с вышеописанным этапом возможен следующий порядок действий. У предназначенной для восстановления арматуры после демонтажа встроенных элементов задвижки сначала еще имеющееся или актуальное состояние уплотнительной поверхности оптически или механически обмеряется, к примеру, измеряется толщина еще оставшейся на соединительной трубе наплавки. Затем, как описано выше, устанавливается зажимное устройство и фиксируется в заданном положении относительно геометрии арматуры, так что, к примеру, контропора образует реперную точку в определенном месте арматуры. Затем посредством обрабатывающего станка уплотнительная поверхность противолежащей соединительной трубы стачивается до основного материала, а затем посредством сварочного станка или сварочного аппарата в качестве обрабатывающего станка наносится новая наплавка в размере первоначальной толщины уплотнительной поверхности. Затем еще раз посредством токарного станка уплотнительная поверхность стачивается до первоначальной толщины и, наконец, посредством шлифовальной машины плоскопараллельно шлифуется начисто. Таким образом, снова формируется точная первоначальная геометрия уплотнительной поверхности в ее оригинальном состоянии, также и в отношении точного геометрического положения в арматуре.

Посредством способа в соответствии с изобретением, таким образом, в имеющуюся запорную арматуру может быть помещен вновь нанесенный и тем самым высококачественный упрочняющий слой в форме новой наплавки или новой уплотнительной поверхности. При этом возможно получить значения твердости, к примеру, в 340-400 HV (твердость по Виккерсу). При использовании данного способа продолжительность службы устройства и характеристики износа существенно улучшаются, в силу вновь установленных упрочнений на уплотнительных поверхностях. Ни на самой задвижке, ни на трубной системе, в которую задвижка встроена жестко, при этом не производится никаких изменений. Спецификация арматуры не изменяется, так как первоначальное состояние на момент изготовления арматуры восстанавливается практически в идентичном виде. Составление документации по предварительной проверке существенно упрощено. К примеру, на атомной электростанции в этом случае должна быть разработана лишь документация по предварительному контролю процесса восстановления. Общие затраты на демонтаж и приваривание арматуры отпадают, установка не подвергается изменениям, не должна быть заново испытана на герметичность, не требуется никаких новых эксплуатационных испытаний, статических или динамических расчетов. Проблема утилизации существенно минимизирована, так как нет необходимости в утилизации, к примеру, старого, радиоактивно зараженного корпуса арматуры.

Обрабатывающий станок должен иметь при этом степени свободы по пяти осям, а именно, смещение в продольном направлении соединительной трубы, поворот в направлении уплотнительной поверхности, чтобы выставлять различные углы клиновых задвижек, вращение вокруг продольной оси и смещение перпендикулярно продольной оси (перемещение в плоскости: 2 степени свободы). Таким образом могут быть обработаны любые уплотнительные поверхности.

В альтернативном варианте осуществления способа в качестве этапа обработки посадочное кольцо корпуса, на котором имеется уплотнительная поверхность, отделяется от соединительной трубы или наваривается на нее. Посредством такого этапа обработки в результате можно восстановить также арматуры высокого давления, у которых уплотнительная поверхность сама по себе не может быть восстановлена на месте. Уплотнительная поверхность именно как многослойный пласт особой твердости наносится на соответствующее посадочное кольцо. Для этого необходим специальный инструмент, который позволяет осуществить, к примеру, горизонтальное расположение посадочного кольца. Посредством этапа обработки посадочное кольцо, однако, вынимается из арматуры. Оно может быть с существенно меньшими затратами перемещено в специальную мастерскую и там произведено его восстановление. После восстановления оно снова помещается в первоначальную арматуру. В альтернативном варианте в арматуру сразу же вставляется новое посадочное кольцо. Остальная часть арматуры остается в установке и не должна быть заменена. И в этом случае разрешительный порядок и прочие дополнительные затраты, как правило, также существенно минимизируются.

На таком этапе обработки зажимное устройство, как правило, помещается в ту же соединительную трубу, которая также должна быть обработана. Поэтому зажимное устройство вводится в соединительную трубу, к примеру, дальше, чем когда в арматуре низкого давления должна быть восстановлена, противолежащая соединительной трубе уплотнительная поверхность. Однако зажимное устройство опять же находится настолько близко к месту обработки, насколько это возможно.

В следующем варианте осуществления способа зажимное устройство закрепляется в соединительной трубе таким образом, что базовая точка зажимного устройства располагается на центральной продольной оси соединительной трубы. Посредством этого достигается упомянутое ранее геометрически точное или предварительно определенное положение зажимного устройства или контропоры в системе координат арматуры. В монтажном положении обрабатывающего станка, когда он удерживается в контропоре, обрабатывающий станок постоянно позиционирован в известном положении в геометрии арматуры.

В отношении устройства задача изобретения решается посредством устройства в соответствии с пунктом 7 формулы изобретения для обработки расположенной на конце соединительной трубы уплотнительной поверхности смонтированной в энергетической или промышленной установке запорной арматуры.

Устройство включает в себя зажимное устройство, которое выполнено с возможностью введения через отверстие корпуса запорной арматуры в восстанавливаемую или в другую соединительную трубу. Зажимное устройство имеет контропору и содержит взаимодействующий с внутренней стенкой соединительной трубы крепежный элемент, чтобы надежно и на время осуществления вышеуказанного способа стабильно закрепить зажимное устройство в соединительной трубе. Устройство включает в себя, кроме того, по меньшей мере, один выполненный с возможностью введения в корпус через отверстие корпуса обрабатывающий станок для осуществления этапа обработки на уплотнительной поверхности. Обрабатывающий станок имеет опору, которая выполнена с возможностью установки в контропоре. Устройство в соответствии с изобретением уже было описано с упоминаем своих преимуществ в связи со способом в соответствии с изобретением.

В специальном варианте осуществления изобретения крепежный элемент имеет выполненный с возможностью подведения к внутренней стенке соединительной трубы гидравлический цилиндр. Посредством одного или, в частности, нескольких таких гидравлических цилиндров зажимное устройство может быть особенно просто и очень надежно закреплено в соединительной трубе. Зажимное устройство имеет при этом, как правило, форму диска или цилиндра, и в монтажном положении фиксируется своей поперечной плоскостью параллельно поперечной плоскости соединительной трубы. За счет ведущей наружу запорной арматуры гидролинии гидравлические цилиндры могут быть выполнены с дистанционным управлением. Посредством выборочной регулировки различных гидравлических цилиндров положение зажимного устройства в поперечной плоскости относительно соединительной трубы может быть легко изменено, если гидравлические цилиндры в монтажном положении проходят приблизительно в радиальном направлении соединительной трубы.

В следующем предпочтительном варианте осуществления изобретения зажимное устройство включает в себя, по меньшей мере, два выполненных с возможностью прилегания к внутренней стороне соединительной трубы измерительных щупа. При помощи измерительных щупов может быть определено фактическое положение зажимного устройства в соединительной трубе, и это положение может быть объединено, в частности, с регулируемыми гидравлическими цилиндрами в самоцентрирующуюся систему, так что, к примеру, зажимное устройство автоматически центрируется в соединительной трубе относительно ее центральной продольной оси. Иначе говоря, посредством соответствующей регулировки выявляются самоцентрирующиеся таким образом измерительные щупы.

В следующем варианте осуществления изобретения контропорой является выполненное с возможностью фиксации быстрозажимное приемное устройство. Тогда опорой в альтернативном варианте или дополнительно является роликовая или сферическая головка. Посредством быстрозажимного приемного устройства обрабатывающий станок с его опорой может быть особенно быстро и просто закреплен на зажимном устройстве. В этом случае возможна быстрая и простая замена на другой обрабатывающий станок. За счет возможности фиксации может быть зафиксировано относительное положение между опорой и контропорой и тем самым между обрабатывающим станком и зажимным устройством. В этом случае и обрабатывающий станок жестко фиксирован в системе координат арматуры, чтобы, к примеру, во время этапа обработки сохранять определенное исходное положение для обрабатывающего станка или удерживаемого им инструмента, к примеру, токарного резца. За счет использования роликовой головки обрабатывающий станок получает лишь одну единственную степень свободы, а именно возможность осуществления поворотного движения вокруг оси цилиндра. Это, к примеру, особенно желательно, если обрабатывающий станок должен быть отрегулирован на угол клина уплотнительной поверхности клиновой задвижки, и в данном случае должен образовывать различные углы. Сферическая головка, напротив, позволяет осуществлять соответствующие повороты обрабатывающего станка вокруг двух осей, причем, однако, фиксация в одной плоскости, к примеру, в аксиальном направлении соединительной трубы, остается заданной.

В следующем предпочтительном варианте осуществления изобретения контропора прочно располагается на зажимном устройстве и, кроме того, установлена на нем таким образом, что посредством регулировки зажимного устройства в соединительной трубе может быть центрирована по центральной продольной оси соединительной трубы. Иными словами, зажимное устройство, таким образом, может быть всегда отрегулировано в соединительной трубе так, что контропора центрируется по центральной продольной оси соединительной трубы. Контропора образует, таким образом, стандартную отправную точку для соответствующей опоры обрабатывающего станка. При разработке конструкции обрабатывающих станков можно, таким образом, к примеру, всегда исходить из того, что их опоры к моменту начала обработки находятся на центральной продольной оси соединительной трубы. Таким образом, особенно легко можно отрегулировать геометрию обработки.

В следующем предпочтительном варианте осуществления изобретения обрабатывающий станок имеет выступающий в монтажном положении из отверстия корпуса, неподвижный основной носитель, который включает в себя опору. Обрабатывающая головка опять же прочно установлена на основном носителе, так что угол ее наклона относительно основного носителя не изменяется. В таком устройстве изменение угла наклона обрабатывающей головки относительно уплотнительной поверхности осуществляется лишь посредством поворота основного носителя в контропоре. Этот поворот можно также отрегулировать извне корпуса арматуры, просто, к примеру, вручную, посредством калибра или кулисы. Иными словами, основной носитель образует своего рода рычаг, который доступен и регулируется снаружи отверстия корпуса, и посредством которого может изменяться наклон обрабатывающей головки к уплотнительной поверхности. Это подходит также для того, чтобы особенно простым способом регулировать заданный наклон обрабатывающего станка и, тем самым, уплотнительной поверхности относительно запорной арматуры.

В варианте данного примера осуществления изобретения обрабатывающий станок является токарным или шлифовальным станком с расположенным в монтажном положении вне корпуса приводным механизмом. Основной носитель образует карданный кронштейн, который соединяет приводной механизм с обрабатывающей головкой. На обрабатывающей головке установлен выполненный с возможностью вращения вокруг оси вращения токарный или шлифовальный элемент, причем ось вращения имеет жесткое положение относительно карданного кронштейна. Таким образом, имеет место шлифовальный или токарный станок, рабочая плоскость которого в монтажном положении может регулироваться посредством перемещения карданного кронштейна снаружи корпуса арматуры.

Этап шлифования в вышеупомянутом способе может осуществляться, к примеру, и посредством традиционного шлифовального станка с задвижкой. За счет использования токарного и шлифовального станка устройства в соответствии с изобретением, разумеется, в общем-то, отпадает необходимость в использовании отдельного шлифовального станка в установке, что опять же уменьшает общие расходы на оборудование для технического обслуживания. Все работы могут осуществляться с использованием устройства в соответствии с изобретением.

В следующем варианте данного примера осуществления изобретения токарный или шлифовальный элемент, к примеру, токарный резец, в качестве инструмента выполнен с возможностью подачи на врезание только лишь в радиальном и продольном направлениях относительно оси вращения. Аксиальное, а также радиальное место приложения воздействия инструмента в продольном направлении центральной продольной оси соединительной трубы достигается, таким образом, путем подачи на врезание. Положение плоскости места приложения, напротив, достигается посредством регулировки карданного кронштейна.

В следующем предпочтительном варианте осуществления изобретения обрабатывающим станком является сварочный станок или аппарат, причем в монтажном положении его питающий модуль, к примеру, источник питания и устройство управления, располагаются вне корпуса. Внутри корпуса располагается имеющий опору основной носитель. На основном носителе расположены резервуар для наплавляемого металла и выполненная с возможностью вращения вокруг оси вращения сварочная головка. Ось вращения располагается, к примеру, перпендикулярно заданной плоскости уплотнительной поверхности или центральной продольной оси соединительной трубы.

В особо предпочтительном варианте осуществления изобретения сварочный аппарат является сварочным станком или аппаратом для сварки вольфрамовым электродом в инертном газе. Преимущество данного аппарата состоит в том, что здесь расстояние между сварочной головкой и заготовкой регулируется самой установкой.

Поэтому, сварочный аппарат должен быть точно центрирован лишь относительно поперечной плоскости уплотнительной поверхности.

В следующем предпочтительном варианте осуществления изобретения обрабатывающий станок включает в себя выполненный с возможностью закрепления на отверстии корпуса держатель. К примеру, несущая пластина закрепляется на фланце арматуры низкого давления или на куполе арматуры высокого давления, причем опять же в несущей пластине часть обрабатывающего станка, к примеру, основной носитель или карданный кронштейн, выполнены с возможностью фиксации. Так, в монтажном положении весь обрабатывающий станок в целом зафиксирован, по меньшей мере, от непреднамеренного отделения, зачастую, однако, и в определенном местоположении в запорной арматуре. В частности, при работе с запорными арматурами, монтируемыми в потолочном положении, таким образом обрабатывающий станок надежно удерживается в своем монтажном или рабочем положении.

В предпочтительном варианте данного примера осуществления изобретения держатель позволяет в монтажном положении обрабатывающего станка осуществлять изменение и фиксацию положения обрабатывающего станка в опоре. Это имеет смысл, к примеру, в сочетании с вышеупомянутыми вариантами угла регулировки уплотнительной поверхности клиновой задвижки, если, к примеру, возможна фиксация в обычном, равном 3° или 7°, наклонном положении обрабатывающего станка или его инструмента.

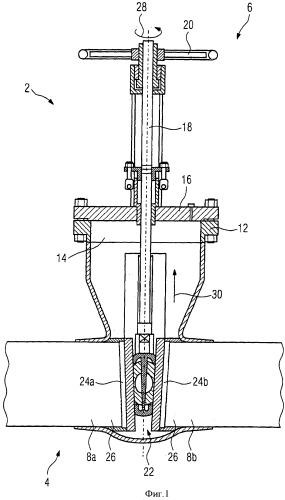

Для дальнейшего описания изобретения ссылаются на примеры осуществления изображения н
