2521724 - Контейнер подачи проявителя

Контейнер подачи проявителя

Иллюстрации

Показать все

Настоящее изобретение относится к контейнеру подачи проявителя для подачи проявителя в устройство приема проявителя. Примеры устройства приема проявителя включают в себя устройство формирования изображения, такое как копировальный аппарат, факсимильный аппарат или принтер, узел формирования изображения, установленный с возможностью съема в такое устройство формирования изображения. Заявленная группа изобретений включает контейнеры подачи проявителя, устанавливаемые с возможностью съема в устройство приема проявителя, включающие элемент привода, причем упомянутый контейнер подачи проявителя содержит: корпус контейнера, имеющий внутреннее пространство, сконфигурированное с возможностью содержать проявитель, и отверстие, сконфигурированное для обеспечения возможности выгрузки тонера в упомянутом корпусе контейнера; подающее устройство, расположенное в упомянутом корпусе контейнера и сконфигурированное для подачи проявителя в направлении упомянутого отверстия посредством его поворота относительно упомянутого корпуса контейнера; устройство передачи привода, зацепляемое с элементом привода и сконфигурированное и позиционируемое для передачи вращающей силы от элемента привода к упомянутому подающему устройству; регулирующую часть, сконфигурированную и позиционированную для регулирования углового положения установки упомянутого корпуса контейнера так, что упомянутое устройство передачи привода зацепляется с элементом привода, когда упомянутый контейнер подачи проявителя установлен в устройство приема проявителя; устройство прикладывания нагрузки, сконфигурированное и позиционируемое для прикладывания нагрузки к упомянутому устройству передачи привода для поворота упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя, в котором проявитель подается в устройство приема проявителя через упомянутое отверстие с помощью вращающей силы, принимаемой упомянутым устройством передачи привода; и устройство освобождения от нагрузки, сконфигурированное и позиционируемое, по существу, для освобождения от нагрузки, приложенной к упомянутому устройству передачи привода с помощью упомянутого устройства прикладывания нагрузки, когда упомянутый корпус контейнера находится в угловом положении подачи проявителя, винтовую часть, предусмотренную в упомянутой соединительной части и затянутую с упомянутым корпусом контейнера так, чтобы быть способной поворачивать упомянутый корпус контейнера вместе с упомянутой соединительной частью корпуса контейнера в незатянутом направлении и быть способной становиться незатянутой посредством поворота упомянутого корпуса контейнера, в то время как поворот упомянутого подающего устройства предотвращается посредством упомянутой соединительной части в направлении, которое является одинаковым с незатянутым направлением, а также быть способной становиться незатянутой посредством поворота упомянутого корпуса контейнера, устройство блокировки, сконфигурированное и позиционируемое для блокировки с упомянутым устройством передачи привода для поворота упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя, в котором проявитель подается в устройство приема проявителя через упомянутое отверстие, с помощью вращающей силы, принимаемой упомянутым устройством передачи привода; и устройство разблокировки, сконфигурированное и позиционируемое для разблокировки упомянутого устройства передачи привода, когда упомянутый корпус контейнера находится в угловом положении подачи проявителя. Технический результат заключается в предоставлении контейнера подачи проявителя, обладающего улучшенными эксплуатационными возможностями и упрощенной конструкцией. 6 н. и 25 з.п. ф-лы, 31 ил.

Реферат

Область техники

Уровень техники

Традиционно проявитель (тонер) в виде тонкоизмельченного порошка используется для формирования изображения в устройстве формирования изображения, таком как копировальный аппарат и/или принтер электрофотографического типа. В таком устройстве формирования изображения проявитель подается из контейнера подачи проявителя с возможностью замены установленного в устройстве формирования изображения в случае израсходования проявителя.

Поскольку проявитель содержит предельно тонкие частицы, имеется недостаток, состоящий в том, что проявитель рассеивается в зависимости от выполнения при операции подачи проявителя. Поэтому была предложена и осуществлена схема, в которой контейнер подачи проявителя установлен в устройстве формирования изображения и проявитель постепенно выгружается через небольшое отверстие.

Что касается такого контейнера подачи проявителя, были предложены многие схемы, использующие цилиндрический контейнер, включающий в себя элемент подачи для перемешивания и подачи проявителя в нем.

Например, выложенная заявка Hei 7-1999623 на выдачу патента Японии (патент США № 5579101) раскрывает контейнер подачи проявителя, содержащий соединительный элемент для приведения в движение элемента подачи в нем. Соединительный элемент контейнера подачи проявителя принимает движущую силу посредством зацепления с соединительным элементом, предусмотренным на стороне устройства формирования изображения.

После того как такой контейнер подачи проявителя вставлен и установлен в устройство формирования изображения, пользователь поворачивает контейнер подачи проявителя на заданный угол, при котором контейнер подачи проявителя (подача проявителя) становится действующим. Более точно, посредством поворачивания контейнера подачи проявителя отверстие, предусмотренное на внешней поверхности контейнера подачи проявителя, приводится в сообщение с отверстием, предусмотренным на стороне устройства формирования изображения, таким образом, давая возможность подачи проявителя.

Однако в случае конструкции контейнера подачи проявителя по выложенной заявке Hei 7-1999623 на выдачу патента Японии (патент США № 5579101) операция поворачивания для контейнера подачи проявителя выполняется пользователем, а потому есть вероятность, что могут возникать следующие недостатки.

Если пользователь не является хорошо осведомленным о принципе действия контейнера подачи проявителя, операция поворачивания для контейнера подачи проявителя может быть неполной, так что контейнер подачи проявителя не достигает заданного рабочего положения, с исходом в ненормальной подаче проявителя.

Раскрытие изобретения

Соответственно, цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя, обладающий улучшенными эксплуатационными возможностями.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя, в котором конструкция для улучшения эксплуатационных возможностей упрощена.

Настоящее изобретение обеспечивает достижение этой цели.

В первом аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

корпус контейнера, имеющий внутреннее пространство, сконфигурированное с возможностью содержать проявитель, и отверстие, сконфигурированное для обеспечения возможности выгрузки тонера в упомянутом корпусе контейнера;

подающее устройство, расположенное в упомянутом корпусе контейнера и сконфигурированное для подачи проявителя в направлении упомянутого отверстия посредством его поворота относительно упомянутого корпуса контейнера;

устройство передачи привода, зацепляемое с элементом привода и сконфигурированное и позиционируемое для передачи вращающей силы от элемента привода к упомянутому подающему устройству;

регулирующую часть, сконфигурированную и позиционированную для регулирования углового положения установки упомянутого корпуса контейнера так, что упомянутое устройство передачи привода зацепляется с элементом привода, когда упомянутый контейнер подачи проявителя установлен в устройство приема проявителя;

устройство освобождения от нагрузки, сконфигурированное и позиционируемое, по существу, для освобождения от нагрузки, приложенной к упомянутому устройству передачи привода с помощью упомянутого устройства прикладывания нагрузки, когда упомянутый корпус контейнера находится в угловом положении подачи проявителя.

Предпочтительно упомянутое устройство прикладывания нагрузки включает рычажную часть, сконфигурированную и позиционируемую для переключения между режимом прикладывания нагрузки, в котором нагрузка прикладывается к упомянутому устройству передачи привода, и режимом освобождения от нагрузки, в котором нагрузка, приложенная к устройству передачи привода, по существу, снимается.

Предпочтительно упомянутое устройство освобождения от нагрузки включает примыкающую часть, сконфигурированную и позиционируемую для примыкания к упомянутой рычажной части, для переключения с режима прикладывания нагрузки на режим освобождения от нагрузки.

Упомянутое устройство передачи привода включает:

шестерню принятия привода, имеющую наружную часть шестерни, сконфигурированную и позиционируемую для зацепления с элементом привода, и внутреннюю часть шестерни;

первую шестерню передачи привода, сконфигурированную и позиционируемую для зацепления с упомянутой внутренней частью шестерни для передачи вращающей силы упомянутому подающему устройству, причем упомянутая первая шестерня передачи привода имеет центр вращения, который является эксцентричным относительно центра вращения упомянутого корпуса контейнера; и

вторую шестерню передачи привода, соосно вращаемую с упомянутым подающим устройством и сконфигурированную и позиционируемую для сдерживания вращающей силы между упомянутой первой шестерней передачи привода и упомянутым подающим устройством.

Упомянутая вторая шестерня передачи привода предпочтительно является вращаемой вокруг центра вращения упомянутого корпуса контейнера, и упомянутая примыкающая часть представляет собой выступ, предусмотренный на торцевой поверхности упомянутой второй шестерни передачи привода.

Предпочтительно контейнер подачи проявителя также содержит часть зацепления, зацепляемую со шторкой устройства, имеющейся в устройстве приема проявителя для открывания и закрывания отверстия приема проявителя устройства приема проявителя, и сконфигурированную и позиционируемую для перемещения шторки устройства из закрытого положения в открытое положение совместно с поворотом упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя с помощью вращающей силы, принимаемой упомянутым устройством передачи привода.

Упомянутая часть зацепления предпочтительно предусмотрена на периферийной поверхности упомянутого корпуса контейнера.

Во втором аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

устройство прикладывания нагрузки, сконфигурированное и позиционируемое для прикладывания нагрузки к упомянутому устройству передачи привода для поворота упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя, в котором проявитель подается в устройство приема проявителя через упомянутое отверстие с помощью вращающей силы, принимаемой упомянутым устройством передачи привода, причем упомянутое устройство прикладывания нагрузки включает часть принятия освобождающей силы, сконфигурированную и позиционируемую для принятия освобождающей силы, от устройства приема проявителя, для, по существу, освобождения от нагрузки, когда упомянутый корпус контейнера поворачивается в угловое положение подачи проявителя.

Упомянутое устройство прикладывания нагрузки предпочтительно включает рычажную часть, сконфигурированную и позиционируемую для переключения между режимом прикладывания нагрузки, в котором нагрузка прикладывается к упомянутому устройству передачи привода, и режимом освобождения от нагрузки, в котором нагрузка, приложенная к устройству передачи привода, по существу, снимается,

при этом часть принятия освобождающей силы предусмотрена на упомянутой рычажной части.

Контейнер подачи проявителя предпочтительно также содержит часть зацепления, зацепляемую со шторкой устройства, имеющейся в устройстве приема проявителя для открывания и закрывания отверстия приема проявителя устройства приема проявителя, и сконфигурированную и позиционируемую для перемещения шторки устройства из закрытого положения в открытое положение совместно с поворотом упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя с помощью вращающей силы, принимаемой упомянутым устройством передачи привода.

В третьем аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

соединительную часть, соосно зацепляемую с элементом привода и сконфигурированную и позиционируемую для передачи вращающей силы от элемента привода к упомянутому подающему устройству; и

винтовую часть, предусмотренную в упомянутой соединительной части и затянутую с упомянутым корпусом контейнера так, чтобы быть способной поворачивать упомянутый корпус контейнера вместе с упомянутой соединительной частью корпуса контейнера в незатянутом направлении и быть способной становиться незатянутой посредством поворота упомянутого корпуса контейнера, в то время как поворот упомянутого подающего устройства предотвращается посредством упомянутой соединительной части в направлении, которое является одинаковым с незатянутым направлением, а также быть способной становиться незатянутой посредством поворота упомянутого корпуса контейнера.

Предпочтительно контейнер подачи проявителя также содержит регулирующую часть, сконфигурированную и позиционированную для регулирования углового положения установки упомянутого корпуса контейнера так, что упомянутая соединительная часть зацепляется с упомянутым элементом привода, когда упомянутый контейнер подачи проявителя установлен в устройство приема проявителя, при этом упомянутая винтовая часть является затянутой так, что упомянутый корпус контейнера поворачивается от углового положения установки к угловому положению подачи проявителя, в котором проявитель подается в устройство приема проявителя через упомянутое отверстие с помощью вращающей силы, принимаемой упомянутой соединительной частью.

Предпочтительно контейнер подачи проявителя также содержит часть зацепления, зацепляемую со шторкой устройства, имеющейся в устройстве приема проявителя для открывания и закрывания отверстия приема проявителя устройства приема проявителя, и сконфигурированную и позиционируемую для перемещения шторки устройства из закрытого положения в открытое положение совместно с поворотом упомянутого корпуса контейнера с помощью вращающей силы, принимаемой упомянутой соединительной частью.

В четвертом аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

устройство разблокировки, сконфигурированное и позиционируемое для разблокировки упомянутого устройства передачи привода, когда упомянутый корпус контейнера находится в угловом положении подачи проявителя.

Упомянутое устройство блокировки предпочтительно включает рычажную часть, сконфигурированную и позиционируемую для переключения между режимом блокировки, в котором упомянутое устройство передачи привода заблокировано, и режимом разблокировки, в котором упомянутое устройство передачи привода разблокировано.

Упомянутое устройство блокировки предпочтительно включает примыкающую часть, сконфигурированную и позиционируемую для примыкания к упомянутой рычажной части для переключения с режима блокировки на режим разблокировки.

Упомянутое устройство передачи предпочтительно привода включает:

Упомянутая вторая шестерня передачи привода предпочтительно является вращаемой вокруг центра вращения упомянутого корпуса контейнера и упомянутая примыкающая часть представляет собой выступ, предусмотренный на торцевой поверхности упомянутой второй шестерни передачи привода.

В пятом аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

устройство блокировки, сконфигурированное и позиционируемое для блокировки с упомянутым устройством передачи привода для поворота упомянутого корпуса контейнера от углового положения установки к угловому положению подачи проявителя, в котором проявитель подается в устройство приема проявителя через упомянутое отверстие с помощью вращающей силы, принимаемой упомянутым устройством передачи привода, причем упомянутое устройство блокировки включает часть принятия усилия разблокировки, сконфигурированную и позиционируемую для принятия усилия разблокировки от устройства приема проявителя, для разблокировки упомянутого устройства передачи привода, когда упомянутый корпус контейнера поворачивается в угловое положение подачи проявителя.

В шестом аспекте настоящее изобретение предоставляет контейнер подачи проявителя, устанавливаемый с возможностью съема в устройство приема проявителя, включающее элемент привода, причем упомянутый контейнер подачи проявителя содержит:

соединительную часть, соосно зацепляемую с соединительной частью привода и сконфигурированную и позиционируемую для передачи вращающей силы от соединительной части привода к упомянутому подающему устройству; и

винтовую часть, сформированную в упомянутой соединительной части и затянутую с упомянутым корпусом контейнера так, что упомянутая соединительная часть поворачивается вместе с упомянутым корпусом контейнера в незатянутом направлении посредством вращающей силы, принимаемой упомянутой соединительной частью, причем упомянутая винтовая часть способна становиться незатянутой посредством поворота упомянутого корпуса контейнера так, что упомянутая соединительная часть вращается относительно упомянутого корпуса контейнера посредством вращающей силы, принимаемой упомянутой соединительной частью.

Упомянутая винтовая часть предпочтительно затянута так, что упомянутый корпус контейнера поворачивается от углового положения установки, в котором упомянутый контейнер подачи проявителя установлен в устройство приема проявителя, к угловому положению подачи проявителя, в котором проявитель подается устройство приема проявителя через упомянутое отверстие посредством вращающей силы, принимаемой упомянутой соединительной частью.

Предпочтительно угловое положение установки представляет собой положение, в котором отверстие подачи проявителя упомянутого контейнера ориентировано вверх, и угловое положение подачи проявителя представляет собой положение, в котором отверстие подачи проявителя ориентировано вбок.

Эти и другие цели, признаки и преимущества настоящего изобретения станут более очевидными при рассмотрении последующего описания предпочтительных вариантов осуществления настоящего изобретения, принимаемых вместе с прилагаемыми чертежами.

Краткое описание чертежей

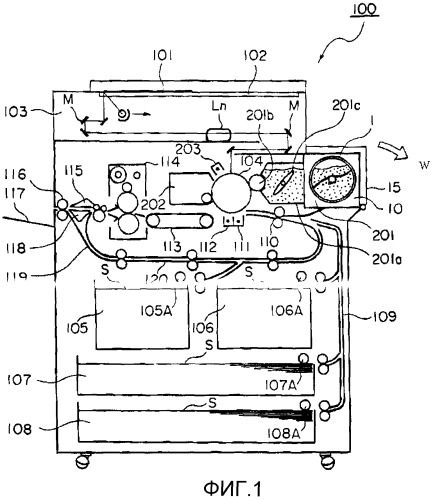

Фиг.1 - вид в разрезе, иллюстрирующий общий вид устройства формирования изображения.

Фиг.2 - частичный вид в разрезе, иллюстрирующий конструкцию устройства проявления.

Фиг.3 - иллюстрирует контейнер подачи проявителя согласно настоящему изобретению, при этом (a), (b) и (c) - вид в перспективе, вид в разрезе и вид сбоку соответственно, а (d) - виды в перспективе второй шестерни и третьей шестерни.

Фиг.4 - иллюстрирует конструкцию контейнера подачи проявителя согласно настоящему изобретению, при этом, (a) - вид в разрезе части формирования крутящего момента, а (b) - покомпонентное изображение части формирования крутящего момента.

Фиг.5 - иллюстрирует устройство приема проявителя согласно настоящему изобретению, при этом (a) - вид в перспективе и (b) - вид в перспективе.

Фиг.6 - иллюстрирует внутренность устройства приема проявителя согласно настоящему изобретению, при этом (a) - вид в перспективе, показывающий состояние, когда отверстие подачи является незапечатанным.

Фиг.7 - вид в перспективе, иллюстрирующий состояние, когда контейнер подачи проявителя установлен в устройство приема проявителя.

Фиг.8 - иллюстрирует состояние после того, как контейнер подачи проявителя установлен в устройство приема проявителя, при этом (a) - вид в перспективе, а (b)-(d) виды сбоку в разрезе.

Фиг.9 - иллюстрирует состояние после завершения поворота контейнера, после того как контейнер подачи проявителя согласно настоящему изобретению установлен в устройство приема проявителя, при этом, (a) - вид в перспективе, а (b)-(d) - виды сбоку в разрезе.

Фиг.10 - виды сбоку контейнера подачи проявителя согласно настоящему изобретению после установки (а), после завершения соединения (b) привода и после завершения поворота (c) соответственно.

Фиг.11 - вид в перспективе, иллюстрирующий элемент блокировки согласно настоящему изобретению.

Фиг.12 показывает схему для иллюстрации тяговой силы в настоящем изобретении.

Фиг.13 иллюстрирует переключение нагрузки крутящим моментом согласно настоящему изобретению, при этом (a) - вид в перспективе, иллюстрирующий состояние большой нагрузки крутящим моментом, (b) - вид в перспективе, иллюстрирующий состояние небольшой нагрузки крутящим моментом.

Фиг.14 - вид в перспективе контейнера (a) подачи проявителя согласно настоящему изобретению, вид (b) в перспективе, иллюстрирующий внутренность устройства приема проявителя, вид (c) в разрезе, иллюстрирующий начальное состояние, и вид (d) в перспективе элемента блокировки.

Фиг.15 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.16 - вид (a) в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению, и вид (b) сбоку.

Фиг.17 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.18 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.19 - вид (a) в перспективе и вид (b) в перспективе, иллюстрирующие контейнер подачи проявителя согласно настоящему изобретению.

Фиг.20 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно настоящему изобретению.

Фиг.21 - вид (a) сбоку в разрезе, иллюстрирующий часть посадки защелки согласно настоящему изобретению, и ее вид (b) в перспективе.

Фиг.22 - вид сбоку в разрезе, иллюстрирующий состояние части соединения привода контейнера подачи проявителя, включающей в себя большую шестерню.

Фиг.23 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению, вид (b) в перспективе, иллюстрирующий конструкцию для переключения нагрузки, и вид (c) в перспективе, иллюстрирующий конструкцию для переключения нагрузки.

Фиг.24 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению, вид (b) в перспективе шестерни перемешивания, называемой элементом блокировки, вид (c) сбоку в разрезе, иллюстрирующий состояние блокировки, и вид (d) сбоку в разрезе, иллюстрирующий состояние разблокировки.

Фиг.25 - вид (a) в перспективе контейнера подачи проявителя согласно настоящему изобретению и его вид (b) сбоку в разрезе.

Фиг.26 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.27 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.28 - вид в перспективе контейнера подачи проявителя согласно настоящему изобретению.

Фиг.29 - вид в перспективе соединительного элемента для контейнера подачи проявителя.

Фиг.30 - вид в перспективе контейнера подачи проявителя со стороны фланцевой части.

Фиг.31 - вид в перспективе соединительной части, предусмотренной на стороне приема проявителя, при этом (a) иллюстрирует состояние, где фазы сцепления не выровнены, а (b) иллюстрирует состояние, где они выровнены.

Наилучший вариант осуществления изобретения

Будут описаны примеры контейнера подачи проявителя согласно настоящему изобретению. Различные конструкции контейнера подачи проявителя могут быть заменены другими конструкциями, обладающими подобными функциями, в пределах сущности изобретения, в отсутствие конкретного утверждения иного. Настоящее изобретение не подразумевается ограничить конструкциями контейнера подачи проявителя, которые будут описаны вариантами осуществления, в отсутствие конкретного утверждения иного.

Вариант осуществления 1

Сначала будет описана конструкция устройства формирования изображения и затем будет описана конструкция контейнера подачи проявителя.

Устройство формирования изображения

Со ссылкой на фиг.1, конструкция копировальной машины, применяющая обработку электрофотографического типа, будет описана в качестве примера устройства формирования изображения, содержащего устройство приема проявителя, которое может быть заряжено контейнером подачи проявителя (так называемым тонер-картриджем).

На фигуре позицией 100 обозначен основной узел электрофотографической копировальной машины (основная сборка устройства 100). Посредством 101 обозначен оригинал, помещенный на стекло 102 стола поддержки оригинала. Световое изображение формируется на электрофотографическом фоточувствительном элементе 104 (фоточувствительном барабане), в качестве несущего изображения элемента, в соответствии с графической информацией, через оптическую часть 103, включающую в себя множество зеркал M и линз Ln, так что формируется электростатическое скрытое изображение. Электростатическое скрытое изображение визуализируется, с помощью проявителя, устройством 201 проявления.

Проявителем в этом примере является тонер. Поэтому контейнер подачи проявителя вмещает тонер, который должен подаваться. В случае устройства формирования изображения, использующего проявитель, содержащий частицы тонера и частицы носителя, контейнер подачи проявителя может вмещать как тонер, так и носитель и может подавать смесь.

Позициями 105-108 обозначены кассеты, вмещающие регистрирующие материалы (листы) S. Из числа кассет 105-108 надлежащая кассета выбирается на основе размера листа оригинала 101 или информации, введенной пользователем на жидкокристаллической рабочей части копировального аппарата. Здесь, регистрирующий материал не ограничен листом бумаги, а может быть листом OHP или тому подобным.

Один лист S, подаваемый устройством 105A-108A подачи и отделения, подается на регистрационный валик 110 через часть 109 подачи, а затем подается одновременно с вращением фоточувствительного барабана 104 и временной привязкой сканирования оптической части 103.

Позициями 111, 112 обозначены разрядник переноса и разрядник разделения. Изображение проявителя, сформированное на фоточувствительном барабане 104, переносится на лист S разрядником 111 переноса. Разрядник 112 разделения отделяет лист S, содержащий перенесенное проявленное изображение с фоточувствительного барабана 104.

Лист S, принятый частью 113 подачи, подвергается нагреву и сдавливанию в части 114 фиксации, так что проявленное изображение на листе закрепляется, а затем лист S проводится через часть 115 выгрузки/обращения и выгружается на разгрузочный лоток 117 разгрузочным валиком 116 в случае формирования односторонней копии. В случае копирования с наложением он подается на регистрационный валик 110 через части 119, 120 повторной подачи, а затем выгружается на разгрузочный лоток 117 через тракт, подобный случаю одностороннего копирования.

В случае двухстороннего копирования лист S на время частично выгружается наружу устройства разгрузочным валиком 116 через часть 115 выгрузки/обращения. После этого лист S подается в устройство посредством управления заслонкой 118 и посредством обратного вращения разгрузочного валика 116, при надлежащей временной привязке, когда конечный край листа S прошел заслонку 118, но еще зажат разгрузочными валиками 116. После того как он подается на регистрационный валик 110 через части 119, 120 повторной подачи, он выгружается на разгрузочный лоток 117 через тракт, подобный случаю одностороннего копирования.

В конструкции основного узла устройства 100 технологическое оборудование формирования изображения, такое как устройство 201 проявления в качестве средства проявления, часть 202 очистителя в качестве средства очистки и главный зарядник 203 в качестве средства зарядки предусмотрены вокруг фоточувствительного барабана 104. Часть 202 очистителя имеет функцию удаления проявителя, оставшегося на фоточувствительном барабане 104. Главный зарядник 203 должен равномерно заряжать поверхность фоточувствительного барабана, чтобы подготовить для формирования требуемого электростатического изображения на фоточувствительном барабане 104.

Далее описано устройство проявления.

Устройство 201 проявления проявляет электростатическое скрытое изображение, сформированное на фоточувствительном барабане 104 оптической частью 103 в соответствии с информацией оригинала, нанося проявитель на электростатическое скрытое изображение. Контейнер 1 подачи проявителя для подачи проявителя в устройство 201 проявления с возможностью съема устанавливается в основной узел устройства 100 оператором.

Устройство 201 проявления содержит устройство 10 приема проявителя для съемной установки контейнера 1 подачи проявителя и устройство 201a проявления, при этом устройство 201a проявления включает в себя валик 201b проявления и элемент 201c подачи. Проявитель, подаваемый из контейнера 1 подачи проявителя, подается на валик 201b проявления элементом 201c подачи, а затем подается на фоточувствительный барабан 104 валиком 201b проявления. Валик 201b проявления контактирует с лопатками 201d проявления для регулирования количества проявителя, покрывающего валик, и контактирует с листом 201e предотвращения утечки для предотвращения утечки проявителя.

Как показано на фиг.1, предусмотрена крышка 15 замены для замены контейнера подачи проявителя, в качестве части наружного кожуха копировального аппарата, при этом, когда контейнер 1 подачи проявителя устанавливается в или снимается с основного узла устройства 100 оператором, крышка 15 открывается в направлении по стрелке W.

Устройство приема проявителя

Со ссылкой на фиг.5 и 6 будет описана конструкция устройства 10 приема проявителя.

Устройство 10 приема проявителя содержит часть 10a вмещения для съемной установки контейнера 1 подачи проявителя и отверстие 10b приема проявителя для приема проявителя, выгружаемого из контейнера 1 подачи проявителя. Проявитель, подаваемый из отверстия приема проявителя, подается в устройство проявления и используется для формирования изображения.

Предусмотрена шторка 11 устройства проявления, имеющая полуцилиндрическую конфигурацию, вдоль конфигураций периферийной поверхности контейнера 1 подачи проявителя и части 10a вмещения. Шторка 11 устройства проявления сцепляется с направляющей частью 10c, предусмотренной на нижней кромке части 10a вмещения, и является скользящей вдоль кругового направления для открывания и закрывания отверстия 10b приема проявителя.

Направляющая часть 10c сформирована на каждой из противоположных кро

Контейнер подачи проявителя
