Устройство для сушки материала в кипящем слое

Устройство для сушки материала в кипящем слое

Иллюстрации

Показать все

Реферат

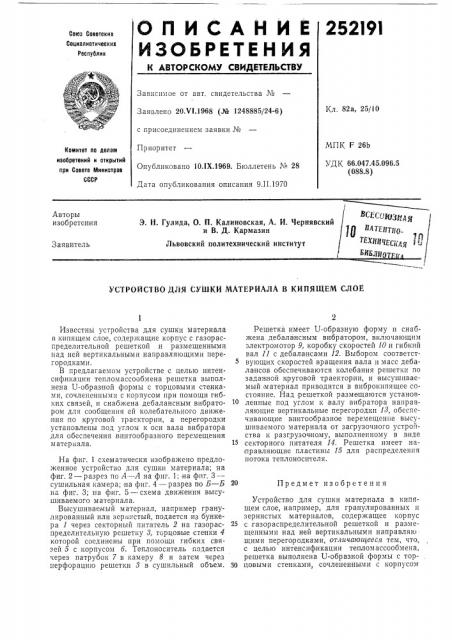

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252191

Сома Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 20. т !.1968 (№ 1248885/24-6) Кл. 82а, 25/10 с присоединением заявки №

МПК F 26Ь

УДK 66.047.45.096.5 (088.8) Приоритет

Опубликовано 10.1Х.1969. Бюллетень № 28

Дата опубликования описания 9.II.1970

Комитет по делам иэобретеиий и открытий при Совете Министров

СССР

ВСйСОЬЗПАя

1147 m g0

ТЕхооч „,„

1Д

БИБЛИО

Авторы изобретения

Э. H. Гулида, О. П. Калиновская, А. И. Чернявский и В. Д. Кармазин

Львовский политехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ СУШКЙ МАТЕРИАЛА В КИПЯЩЕМ СЛОЕ

Известны устройства для сушки материала в кипящем слое, содержащие корпус с газорасгределительной решеткой и размещенными над ней вертикальными направляющими перегородками.

В предлагаемом устройстве с целью интенсификации тепломассообмена решетка выполнена U-образной формы с торцовыми стенками, сочлененными с корпусом при помощи гибких связей, и снабжена дебалансным вибратором для сообщения ей колебательного движения по круговой траектории, а перегородки установлены под углом к оси вала вибратора для обеспечения, винтообразного перемещения м атериала.

1-1а фиг. 1 схематически изображено предложенное устройство для сушки материала; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3-— сушильная камера; на фиг. 4 — разрез по Б — Б на фиг. 3) на фиг. 5 — схема движения высушиваемого материала.

Высушиваемый материал, например гранулированный или зернистый, подается из бункера 1 через секторный питатель 2 на газораспределительную решетку 8, торцовые стенки 4 которой соединены при помощи гибких связей 5 с корпусом 6. Теплоноситель подается через патрубок 7 в камеру 8 и затем через перфорацию решетки 3 в сушильный объем.

Решетка имеет U-образную форму и снабжена. дебалансным вибратором, включающим электромотор 9, коробку скоростей 10 и гибкий вал П с дебалансами 12. Выбором соответствующих скоростей вращения вала и масс дебалансов обеспечиваются колебания решетки по заданной круговой траектории, и высушиваемый материал приводится в виброкппящее состояние. Над решеткой размещаются установленные под углом к валу вибратора направляющие вертикальные перегородки 18, обеспечивающие винтообразное перемещение высушиваемого материала от загрузочного устройства к разгрузочному, выполненному в виде секторного питателя 14. Решетка имеет направляющие пластины 15 для распределения потока теплоносителя.

20 Предмет изобретения

Устройство для сушки материала в кипящем слое, например, для гранулированных и зернистых материалов, содержащее корпус

25 с газораспределительной решеткой и размещенными над ней вертикальными направляю щими перегородками, отличающееся тем, что„ с целью интенсификации тепломассообмена, решетка выполнена U-образной формы с торЗо цовыми стенками, сочлененным.и с корпусом

252191

Фиг. 2

9 uz. 5

Составитель Ю. Мартинчик

Техред Л. Я. Левина Корректор В. И. Жолудева

Редактор В. Фельдман

Заказ 122/!2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 прн помощи гибких связей, и снабжена дебалансным вибратором для сообщения ей колебательного дзижения чо круговой траектории, а перегородки установлены под углом к оси

r.ала вибратора для обеспечения винтообразного перемещения материала.
