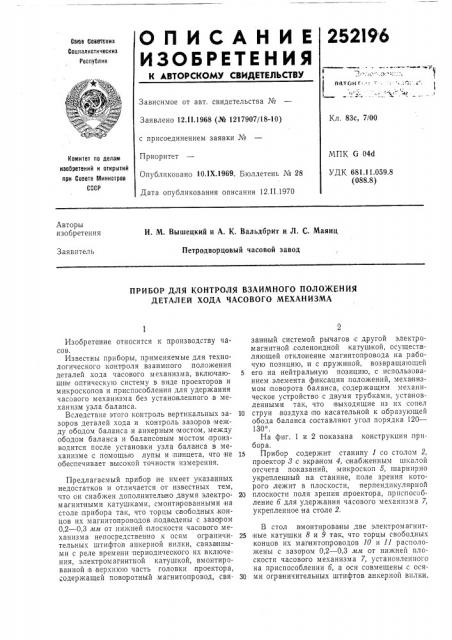

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сетое Сееетскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.II.1968 (№ 1217907/18-10) с присоединением заявки №

Приоритет

Опубликовано 10.IX.1969. Бюллетень ¹ 28

Кл. 83с, 7/00

МПК G 040

УДК 681,11.059.8 (088.8) Номитет по делам иаобретений и открытий при Сонете Министров

СССР

Дата опубликования описания 12.II.1970

Авторы изобретения

И. М. Вышецкий и А. К. Вальдбрит и Л. С. Маяиц

Петродворцовый часовой завод

Заявитель

ПРИБОР ДЛЯ КОНТРОЛЯ ВЗАИМНОГО ПОЛОЖЕНИЯ

ДЕТАЛЕЙ ХОДА ЧАСОВОГО МЕХАНИЗМА

Изобретение относится к производству часов.

Известны приборы, применяемые для технологического контроля взаимного положения деталей хода часового механизма, включающие оптическую систему в виде проекторов и микроскопов и приспособления для удержания часового механизма без установленного .в механизм узла ба.панса.

Вследствие этого контроль вертикальных зазоров деталей хода и контроль зазоров между ободом баланса и анкерным мостом, между ободом баланса и балансовым мостом производится после установки узла баланса в механизме .с помощью лупы и пинцета, что,не обеспечивает высокой точности измерения.

Предлагаемый прибор .не имеет указанных недостатков и отличается от известных тем, что он снабжен дополнительно двумя электромагнитными катушка ми, смонтированными на столе, прибора так, что торцы свободных,концов их магнитопроводов,подведены с зазором

0,2 — 0,3 мм от ни?кней плоскости часового механизма непосредственно к осям ограничительных штифтов BEIKepHOH вилки, связа нными с реле време ни периодического их включения, электромагнитной катушкой, вмонтированной в верхнюю часть головки проектора, одержащей поворотный магнитопровод, свя. занный системой рычагов с другой электромагнитной соленоидной катушкой, осуществляющей отклонение магнитопровода íà раоочую позицию, и с пружиной, возвращающей

5 его на нейтральную позицию, с использованием элемента фиксации положений, меха|низмом поворота баланса, содержащим механическое устройство с двумя трубками, уста новленными так, что выходящие из их сопел

10 струи, воздуха iIIo касательной к образующей обода баланса составляют угол порядка 120—

130 .

На фиг. 1 и 2 показана конструкция,п рибора.

15 Прибор содержит станину 1 со столом 2, проектор 8 с экранном 4, снабженным шкалой отсчета показаний, микроскоп 5, шарнирно укрепленный на станине, поле зрения которого лежит в плоскости, перпендикулярной

20 плоскости поля зрения, проектора, приспособление б для удержания часового механизма 7, укрепленное на столе 2.

В стол BMQHTHpoBBIHbI две электромагнит25 ные катушки 8 и 9 так, что торцы свободных концов их мапнитапроводов 10 и 11 расположены с зазором 0,2 — 0,3 мм от нижней плоскости часового механизма 7, установленного на приспособлении б, а оси совмещены,с ося30 ми ограничительных штифтов анкерной вилки.

252196.

Электромагнитные катушки 8 и 9 для .периодического их включения электрически с вязаны с реле времени 12.

В верхнюю часть головки 18 проектора 8 вмонтирована электромагнитная катушка 14 с поворотным магнитопроводом 15, связанным с рычага ми 1б и 17 и спиральной пружиной

18. Рычаг 17 шарнирно связан,с сердечником

19, взаимодействующим с электромагнитной соленоидной катушкой 20. Рабочая позиция поворотного магнитопровода 15 фиксируется регулирующим устройством 21, выполненным в виде винта и гайки. Электромагнитные катушки 14 и 20 имеют общий тумблер 22 кнопочного типа. Механизм поворота узла баланса смонтирован на столе 2 и,включает пневматическое устройство 28 с трубками 24, íà «oнце которых расположены сопла 25 так, что, выходящие из них струи воздуха по,касательной к образующей обода баланса, составляют угол 120 †1 .

Прибор работает следующим образсм.

На приспособление б устанавливается часовой механизм 7 так, что хвост анкерной вилки (на чертеже не показан) располагается по шкале отсчета показаний экрана 4. При нажатии на один из штоков пневматическсго устройства 28 воздух по трубке 24:через со пла

25 подается по касательной к образующей обода баланса, заставляя его поворачиваться в нужном направлении, Угол поворота баланса зависит от интенсивности нажатия на шток.

С помощью микроскопа 5 и оптической линейки определяется величина зазора между ободом баланса и анкерным мостом, а также между ободом бала пса и балансовым мостом, взаимное, положение и вертикальные зазоры им;пульсного камня, двойного ролика, копья и рожкс в анкерной вилки.

При нажатии тумблера 22 включаются в сеть электромагнитные катушки 14 и 20. Магнитопрово д 15 отклоняется на рабочую позицию, преодолевая сопротивление пружины 18, за счет, вытягивания в электромагнитную соленоидную катушку 20 сердечника 19, связанного с ним с (помощью рычагов 1б и 17, и подтягиваются в ирайнее верхнее положение узел баланса и узел анкерной, вилки, а с помощью оптической линейки микроскопа 5 определяются их вертикальные зазоры. При отключении от электросети электромагнитных катушек ма гнитопровод 15 отклоняется под дейспвие м пружины 18 на;нейтральную позицию, открывая доступ к приспособлению б для снятия часового механизма 7.

Предмет изобретения

Прибор для .контроля взаимного положения деталей хода часового механизма, содержащий станину, стол, проектор с экраном, на котором установлена шкала отсчета показаний, микроскоп с оптической линейкой, шарнирно укрепленный на станине, поле зрения которо20 ro лежит в плоскости, перпендикулярной плоскости зрения проектора, приспособление для удержания часового механизма, отличающийся тем, что, с целью .повышения точности контроля, он снабжен допол нительно двумя

25 электромапнитными катушками, смонтированными .на столе прибора так, что торцы свободных концов их магнитопроводов подведены с зазором 0,2 — 0,3 мм от нижней плоскости часового механизма непосредственно к

30 осям ограничительных штифтов анкерной вилки, связанными с реле, времени периодического их включения, электромагнитной катушкой, вмонтированной в верхнюю часть головки проектора, содержащей поворотный магни35 топровод, связанный системой рычагов с другой электромагнитной соленоидной катушкой, осуществляющей отклонение мавнитопровода на рабочую позицию, и с пружиной, возвращающей его на нейтралыную позицию, с ис40 пользованием элемента фиксации положений, механизмом поворота баланса, содержащим пневматическое устройство с двумя трубками, установленными так, что выходящие из их сопел струи воздуха по касательной,к образу54 ющей обода баланса составляют угол порядка 120 †1 .

252196
