Реферат

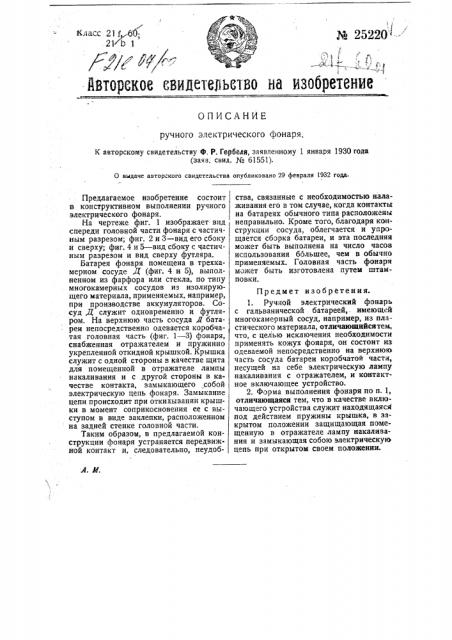

ОПИСАНИЕ ручного злектрического фонаря, К авторскому свидетельству ф, P. Гербедя, заявленному 1 января 1930 года (заяв. саид. № 61551).

О выдаче авторского свидетельства опубликовано 29 февраля 1932 года.

Предлагаемое изобретение состоит в конструктивном выполнении ручного электрического фонаря.

На чертеже фиг. 1 изображает вид спереди головной части фонаря с частичным разрезом; фиг. 2 и 3 — вид его сбоку и сверху; фиг. 4 и 5 — вид сбоку с частичным разрезом и вид сверху футляра.

Батарея фонаря помещена в трехкамерном сосуде Д (фиг. 4 и 5), выполненном из фарфора или стекла, по типу многокамерных сосудов из изолирующего материала, применяемых, например, при производстве аккумуляторов. Сосуд Д служит одновременно и футляром. На верхнюю часть сосуда Я батареи непосредственно одевается коробчатая головная часть (фиг. 1 — 3) фонаря, снабженная отражателем и пружинно укрепленной откидной крышкой. Крышка служит с одной стороны в качестве щита для помещенной в отражателе лампы накаливания и с другой стороны в качестве контакта, замыкающего собой электрическую цепь фонаря. Замыкание цепи происходит при откидызании крышки в момент соприкосновения ее с выступом в виде заклепки, расположенном на задней стенке головной части.

Таким образом, в предлагаемой конструкции фонаря устраняется передвижной контакт и, следовательно, неудобства, связанные с необходимостью налаживания его в том случае, когда контакты на батареях обычного типа расположены неправильно. Кроме того, благодаря конструкции сосуда, облегчается и упрощается сборка батареи, и эта последняя может быть выполнена на число часов использования ббльшее, чем в обычно применяемых. Головная часть фонаря может быть изготовлена путем штамповки.

Предмет изобретения.

1. Ручной электрический фонарь с гальванической батареей,. имеющей многокамеоный сосуд, например, из пластического материала, отличающийсятем, что, с целью исключения необходимости применять кожух фонаря, он состоит из одеваемой непосредственно на верхнкио часть сосуда батареи коробчатой части, несущей на себе электрическую лампу накаливания с отражателем, и контактное включающее устройство.

2. Форма выполнения фонаря по п. 1, отличающаяся тем, что в качестве включающего устройства служит находящаяся под действием пружины крышка, в закрытом положении защищающая помещенную в отражателе лампу накаливания и замыкающая собою электрическую цепь при открытом своем положении.
