г..ать. н т:..о- . ттхи и ч4в4ео4Й

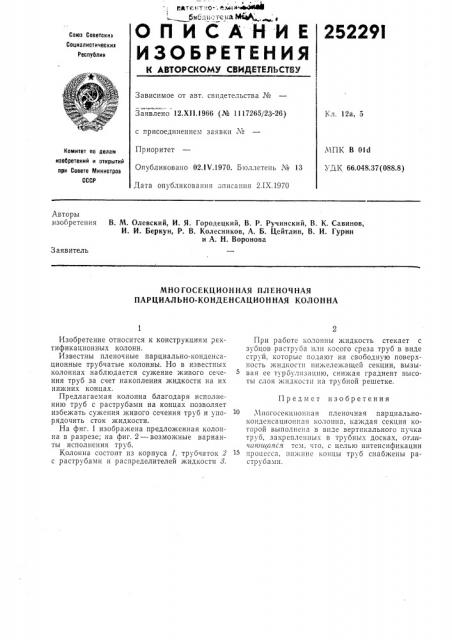

ОП ИСАНИ Е 25229I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Х11.1966 (№ 1117265/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 02.IV.1970. Бюллетень ¹ 13

Дата опубликования описания 2.IX.1970

1<л. 12а, 5

МПК В 01d

УДК 66,048.37(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. М. Олевский, И, Я. Городецкий, В. P. Ручинский, В. К. Савинов;

И. И. Беркун, P. В. Колесников, А. Б. Цейтлин, В. И. Гурин и А, Н, Воронова

Заявитель

МНО ГОСЕКЦИОННАЯ ПЛЕНОЧНАЯ

ПАР ЦИАЛ ЬНО-КО НДЕНСАЦИ ОН НАЯ КОЛОННА

Предмет изобретения

Изобретение относится к конструкциям ректификационных колонн.

Известны пленочные парциально-конденсационные трубчатые колонны. Но в известных колоннах наблюдается сужение живого се ения труб за счет накопления жидкости на их нижних концах.

Предлагаемая колонна благодаря исполнению труб с раструбами на концах позволяет избежать сужения живого сечения труб и упорядочить сток жидкости.

На фиг. 1 изображена предложенная колонна в разрезе; на фиг. 2 — возможные варианты исполнения труб.

Колонна состоит из корпуса 1, трубчаток 2 с раструбами и распределителей жидкости 8.

При работе колонны жидкость стекает с зубцов раструоа плп косого среза труб в виде струй, которые подают на свободную поверхность жидкости ннжележагцей секции, Вызывая ее турбулнзацшо, снижая градиент высоты слоя жидкости на трубной решетке..Чногосекцнонная пленочная парциальноконденсационная колонна, каждая секция которой выполнена в виде вертикального пучка труб, закрепленных в трубных досках, отли;

Кающаяся тем, что, с целью интенсификации процесса, нижние концы труб снабжены раструбами.

Рк ь 7.

;. @2291
