Беспроводной электроприбор

Иллюстрации

Показать все

Изобретение относится к бесшнуровым (беспроводным) бытовым электроприборам и, более конкретно (но не исключительно), к бесшнуровым сосудам для нагрева жидкости. Изобретение обеспечивает совместное использование двумя компонентами электроприбора общей пары точек электрического соединения (выводов), имеющихся в коннекторе, управляющее средство, например электронный управляющий контур, выполняется с возможностью переключать относительные полярности двух электрических выводов, в результате функциональность электроприбора может быть улучшена без введения дополнительных выводов. Бесшнуровой бытовой электроприбор содержит собственно электроприбор, имеющий по меньшей мере два функциональных компонента (Т1, М1), и подставку для подачи на электроприбор электрического питания. Электрическое соединение между собственно электроприбором и подставкой в процессе функционирования бытового электроприбора обеспечивается бесшнуровым электрическим коннектором (6). Оба функциональных компонента включены между парой точек электрического соединения, имеющихся в коннекторе. По меньшей мере на один из функциональных компонентов (Т1, М1) подача электрического питания селективно обеспечивается в результате изменения относительных полярностей двух указанных точек электрического соединения. Между двумя функциональными компонентами (Т1, М1) может быть включен ключ, такой как диод (D1), чтобы, в зависимости от относительных полярностей указанных точек соединения, подавать или прерывать ток, подаваемый на функциональный компонент (Т1, М1). 32 з.п. ф-лы, 10 ил.

Реферат

Область техники

Изобретение относится к бесшнуровым (беспроводным) бытовым электроприборам и, более конкретно (но не исключительно), к бесшнуровым сосудам для нагрева жидкости.

Уровень техники

Использование бесшнурового электрического коннектора в бытовых электроприборах (таких как электрочайники или иные приборы для приготовления кофе/чая, а также утюги) для подвода электропитания к электронагревательной части (далее - электронагреватель) прибора, как и преимущества такого использования, хорошо известны. Бесшнуровые коннекторы, которые обеспечивают подключение электроприбора к подставке, осуществляющей его питание, независимо от взаимной угловой ориентации прибора относительно подставки (часто именуемые коннекторами с поворотом на 360°), популярны благодаря обеспечиваемому ими удобству пользования электроприбором. Пример базового трехполюсного коннектора описан в международной заявке WO 95/08204, поданной ранее заявителем настоящего изобретения. Такой коннектор выпускается заявителем под обозначением Р72.

В своей части, закрепленной на собственно электроприборе (далее электроприбор), бесшнуровой коннектор имеет на своей нижней стороне центральный стержень (штифт), соответствующий линии (фазе) и два концентричных проводника. Проводник меньшего диаметра соответствует нейтрали сети питания, тогда как наружный проводник соответствует земляному проводу. Соответствующая часть коннектора, относящаяся к подставке, имеет центральное углубление для указанного стержня, окруженное кольцевым вырезом для приема кольца, соответствующего нейтрали. Электрическое соединение обеспечивается с помощью пружинных контактов, находящихся внутри этой части коннектора, под углублением и частью кольцевой прорези. Эти контакты оказываются поджатыми к указанным стержню и кольцу. Часть коннектора, находящаяся в подставке, сопрягается с соответствующим земле наружным кольцом на электроприборной части коннектора, причем на одной своей стороне она несет подпружиненный контакт, обеспечивающий электрическое соединение с внутренней поверхностью наружного кольца.

Заявитель разработал также пятиполюсный бесшнуровой электрический коннектор, который, в дополнение к описанным базовым силовым контактам, содержит еще два электрических вывода для подсоединения к электроприбору. Такой пятиполюсный коннектор описан в поданной ранее заявителем международной заявке WO 01/28294 и выпускается заявителем под обозначением Р76. Данный коннектор предназначен для взаимодействия с выпускаемым заявителем под обозначением U67 контуром управления, температурный датчик в составе которого, подсоединенный через два дополнительных кольцевых проводника в составе коннектора, снабжает информацией о температуре управляющий контур, встроенный в подставку, например базовую электронную систему управления Strix ЕКО3.

Преимущество пятиполюсных коннекторов типа Strix Р76 состоит в том, что они позволяют разместить управляющий контур в подставке, тогда как главный электрический компонент, такой как электронагреватель, и дополнительный функциональный компонент, такой как датчик температуры, могут находиться вне этого контура, в электроприборе, причем бесшнуровой коннектор позволяет подводить силовой ток к главному компоненту и передавать функциональному компоненту через дополнительные выводы данные и/или сигналы управления. Достоинство такой конструкции состоит в том, что подача электрического питания в управляющий контур, находящийся в подставке, может осуществляться независимо от того, установлен ли на подставку электроприбор или нет. Это позволяет также поместить функциональный компонент электроприбора в положение, оптимальное для его функционирования. Например, применительно к датчику его положение может быть выбрано в непосредственной близости от главного компонента, чтобы эффективно отслеживать работу этого компонента.

При этом заявителю удалось установить желательность наличия в электроприборе, в дополнение к главному энергопотребляющему компоненту, одного или более функциональных компонентов. Например, электронные бытовые приборы для приготовления напитков, в дополнение к нагреву жидкости, способны к осуществлению других различных функций. Дополнительные функциональные компоненты в электроприборе могут включать датчик температуры, осветительное средство, жидкостной насос и/или двигатель для перемещения соответствующих частей, например заварочной камеры или кофемолки. Однако каждый функциональный компонент потребует, в дополнение к трем стандартным силовым выводам для главного компонента (линейному, нейтральному и земляному), наличие одного, если не двух электрических выводов.

Хотя теоретически эту проблему можно решить увеличением количества выводов в бесшнуровой соединительной системе, например переходом от пятиполюсного к семиполюсному коннектору, такое решение нежелательно по многим причинам. Так, коннектор неизбежно станет более крупным и тяжелым; кроме того, с ростом количества проводников обеспечить сопряжение частей коннектора будет становиться все более трудным, особенно в широком диапазоне углов, обеспечиваемом известным коннектором. Введение дополнительных проводников приведет также к увеличению стоимости соединительной системы.

Раскрытие изобретения

В связи с изложенным заявитель пришел к выводу о желательности обеспечить в любом бытовом электроприборе, содержащем бесшнуровой коннектор, совместное использование двумя компонентами электроприбора общей пары точек электрического соединения (выводов), имеющихся в коннекторе.

Согласно изобретению создан бесшнуровой бытовой электроприбор, содержащий:

электроприбор, содержащий по меньшей мере первый и второй электрические функциональные компоненты;

подставку для подачи на электроприбор электрического питания и бесшнуровой электрический коннектор, обеспечивающий при использовании бытового электроприбора электрическое соединение между электроприбором и подставкой.

При этом первый и второй функциональные компоненты включены между парой точек электрического соединения, имеющихся в коннекторе, таким образом, что подача электрического питания по меньшей мере на один функциональный компонент селективно обеспечивается в результате изменения относительных полярностей двух указанных точек электрического соединения.

Таким образом, согласно изобретению два функциональных компонента подсоединены к двум точкам электрического соединения (электрическим выводам) бесшнурового коннектора, включенным в контур, построенный так, что ток начинает селективно подаваться на один из компонентов при изменении относительных полярностей данных выводов. Это означает, что питанием по меньшей мере одного из двух функциональных компонентов можно управлять простым изменением полярностей выводов коннектора. Такой вариант эффективного переключения между двумя компонентами, связанными с единственной парой выводов, представляется весьма удобным. Управляющее средство, например электронный управляющий контур, выполняется с возможностью переключать относительные полярности двух электрических выводов. В результате функциональность электроприбора может быть улучшена без введения дополнительных выводов.

Хотя с электрических выводов, имеющихся в коннекторе, может сниматься переменное напряжение, это может осложнить построение контура, в котором питание на один из компонентов селективно подается просто в результате изменения полярности. Действительно, если бы использовался переменный ток, создаваемый им переменный сигнал не приводил бы к селективному запитыванию только одного из функциональных компонентов, напротив, такой ток приводил бы к запитыванию обоих компонентов. Чтобы обеспечить селективную подачу питания, можно использовать, например, выпрямитель, выдающий положительный сигнал, соответствующий одной полярности, и отрицательный сигнал, соответствующий другой полярности. В частности, можно использовать один или более транзисторов и/или диодов.

В особенно предпочтительном варианте электрические выводы могут быть подсоединены к источнику постоянного напряжения, так что выбор подключаемого функционального компонента будет зависеть только от разности потенциалов между двумя выводами. Соответственно, в одной группе предпочтительных вариантов для селективного подключения двух функциональных компонентов применяется постоянное аналоговое напряжение, так что для управления моментом активирования функционального компонента не требуется никаких цифровых команд или других средств телеметрии. Таким образом, обеспечивается достаточно простое решение проблемы управления двумя функциональными компонентами, использующими общую пару электрических выводов. В некоторых вариантах желательно, чтобы через два указанных электрических вывода не передавалось никаких цифровых сигналов. Однако в других вариантах, в дополнение к селективному запитыванию при изменении относительных полярностей могут использоваться цифровые сигналы, чтобы обеспечить, помимо селективной подачи питания при изменении полярностей, дополнительную функциональность компонентов в бесшнуровом электроприборе.

Чтобы обеспечить селективную подачу питания, на по меньшей мере один из функциональных компонентов в ответ на изменение относительных полярностей двух электрических выводов, можно использовать различные контуры. Например, может иметься средство включения, выполненное с возможностью выбора между двумя отдельными контурами для двух функциональных компонентов. Однако заявитель разработал особенно простое и элегантное решение, согласно которому первый и второй функциональные компоненты включены электрически параллельно между двумя электрическими выводами (точками электрического соединения), имеющимися в коннекторе, а средство включения подключено между первым и вторым компонентами. При этом средство включения выполнено с возможностью замыкания (т.е. обеспечения соединения) в зависимости от относительных полярностей двух электрических выводов. Средство включения может находиться в любой ветви параллельного контура.

Таким образом, предпочтительно, чтобы оба функциональных компонента были подключены к одним и тем же электрическим выводам, имеющимся в бесшнуровом коннекторе, посредством ключа для селективного изменения траектории протекания тока в параллельном контуре с управлением ключом посредством реверсирования относительных полярностей двух выводов. Это означает, что простым реверсированием полярностей обеспечивается селективное электрическое подсоединение одного из двух функциональных компонентов, т.е. один из компонентов либо включается в параллельный контур, либо отключается от него. Такой способ переключения между двумя компонентами с использованием единственной пары выводов очень удобен. При этом электрический контур в электроприборе может быть относительно простым. Это полезно, поскольку часто является желательным свести средства управления в электроприборе к минимуму и осуществлять большинство операций управления из подставки.

Хотя средство включения может быть любого приемлемого вида, оно предпочтительно представляет собой однонаправленное средство включения, т.е. ключевой контур или компонент, который проводит электрический ток в одном направлении. В результате, когда полярности двух электрических выводов соответствуют направлению тока, на которое рассчитан ключ, он замыкается; когда же полярности двух электрически выводов реверсируются, так что ток в указанном направлении больше не протекает, ключ размыкается. Однонаправленное средство включения предпочтительно содержит диод. Это недорогой и легкодоступный элемент, проводящий ток только в прямом направлении. Когда же он включен в направлении, обратном по отношению к направлению тока, диод потребляет очень мало энергии. Главное преимущество диода состоит в обеспечиваемой им простоте переключения постоянного тока в ответ на изменение относительных полярностей двух связанных с ним электрических выводов.

Средство включения может быть выполнено отдельно от функциональных компонентов или интегрировано в один из них. Если функциональный компонент сам является однонаправленным устройством, например светодиодом (СД), он сам может являться эффективным средством включения.

В менее предпочтительных вариантах средство включения может содержать ключевой компонент, не являющийся диодом, например замыкающиеся/ размыкающиеся контакты, реле или триак. Однако такие средства включения, которые, как правило, являются двунаправленными, возможно, не будут способны срабатывать непосредственно в ответ на реверсирование полярностей двух выводов. Поэтому, помимо использования постоянного тока, могут оказаться необходимыми дополнительные компоненты в контуре и/или команды управления, так что отмеченные выше преимущества не будут реализованы в той же степени, как с однонаправленным ключом, таким как диод.

Относительные полярности двух выводов могут переключаться управляющим средством, имеющимся в части коннектора, находящейся в электроприборе. Однако желательно минимизировать количество компонентов в этой части и избежать прерывания подачи питания, когда бесшнуровой бытовой электроприбор снимается с подставки. Поэтому целесообразно поместить средство для управления относительными полярностями двух точек соединения и, соответственно, для управления селективной работой первого и второго функциональных компонентов в подставку. Желательно, чтобы управляющее средство, находящееся в этой части коннектора, могло легко выбирать, на какой из функциональных компонентов нужно подать питание. Таким образом, подача электропитания на коннектор предпочтительно регулируется управляющим средством, находящимся в подставке электроприбора.

Управляющее средство, помещенное в подставку, может содержать аналоговый управляющий контур. Могут иметься также логические контура. Однако желательно, чтобы управляющее средство в подставке содержало электронный управляющий контур. Термин "электронный управляющий контур" в контексте изобретения соответствует управляющему контуру, содержащему программируемый процессор. По меньшей мере в некоторых предпочтительных вариантах электронный управляющий контур содержит интегральную схему, такую как микроконтроллерный модуль.

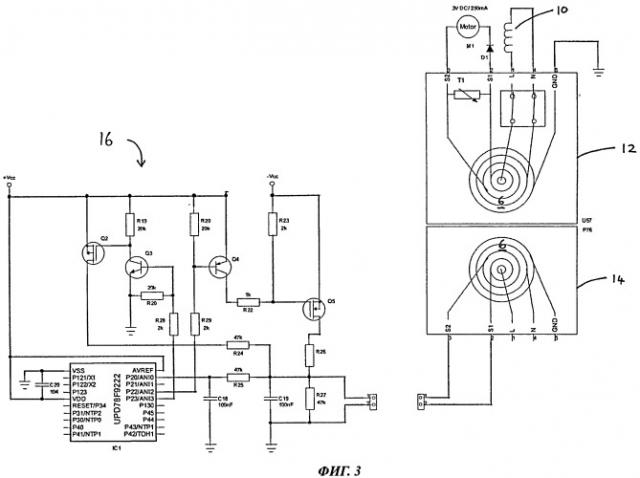

Данный контур предпочтительно содержит печатную плату, несущую один или более компонентов электронного управления. Эта печатная плата может быть подсоединена посредством микропроволочных выводов к выводам той части бесшнурового коннектора, которая находится в подставке.

Должно быть понятно, что электронный управляющий контур может быть запрограммирован на селективное включение функциональных компонентов путем переключения полярностей двух точек электрического соединения любым способом, который является желательным для конкретного электроприбора и типов его компонентов. Такое переключение может быть реализовано даже аналоговым управляющим контуром, например снабженным таймером.

Согласно группе вариантов полярности двух точек соединения могут реверсироваться, по существу, регулярно. Электрическое соединение может устанавливаться между двумя выводами в течение, по существу, равных периодов времени. Альтернативно, управление может состоять в подключении одного функционального компонента на относительно короткий период по сравнению с подключением другого компонента. Согласно другой группе вариантов полярности двух точек соединения изменяются нерегулярным образом, например только при возникновении потребности в подключении одного компонента вместо другого. Разумеется, может быть реализовано управление несколькими режимами подключения.

В одной группе вариантов первый и второй функциональные компоненты содержат первое и второе измерительные средства. Каждое из этих измерительных средств может формировать сигнал, характеризующий соответствующее физическое состояние электроприбора. Так, первое измерительное средство может содержать магнитный датчик, например магнитный выключатель (такой как геркон или датчик на эффекте Холла), способный определять, когда часть, соответствующая электроприбору, будет установлена на подставку. Второе измерительное средство может содержать термодатчик, такой как термистор, способный детектировать температуру электроприбора или температуру внутри него. Согласно этой группе вариантов желательно поместить средство включения в ту ветвь параллельного контура, что и второе измерительное средство. Когда средство включения находится в рабочем состоянии, электрически подсоединенным оказывается второе измерительное средство и сигнал предпочтительно отбирается из этой ветви контура, например, для, по существу, непрерывного мониторинга температуры. При этом желательно, чтобы только при размыкании средства включения первое измерительное средство оказывалось подсоединенным (для выдачи другого сигнала, характеризующего другой детектируемый параметр, например, чтобы проверить, что электроприбор остается установленным). Если сигнал от первого измерительного средства не поступает или изменился, можно определить, что имеется проблема, связанная с электроприбором. При этом порядок включения датчиков может быть изменен, например, для преимущественного мониторинга состояния магнитного ключа и более редкого мониторинга температуры. Можно использовать и другие датчики.

В одной группе вариантов первый функциональный компонент содержит измерительное средство, а второй функциональный компонент содержит операционное средство. Измерительное средство, которое предпочтительно формирует сигнал, характеризующий функционирование электроприбора, может представлять собой компонент малой мощности, например термодатчик, такой как термистор. Как уже упоминалось, измерительным средством может быть и магнитный датчик. Операционное средство предпочтительно получает через коннектор энергию для осуществления одной из физических функций электроприбора. Операционное средство может, например, содержать один или более из следующих компонентов: двигатель, осветительное средство (например в виде одного или более СД), звуковой генератор или дисплей. Разумеется, операционное средство может содержать ключ, подсоединенный последовательно к операционному компоненту, такому как двигатель, осветительное средство или дисплей. Операционное средство может даже содержать микроконтроллер, встроенный в электроприбор для управления его различными функциями, хотя такое выполнение едва ли позволит реализовать преимущество упрощения конструкции, обеспечиваемое изобретением.

В этих вариантах представляется предпочтительным поместить средство включения в ту же ветвь параллельного контура, что и операционное средство. Когда средство включения активировано, операционное средство оказывается электрически подключенным, так что в эту ветвь контура может поступать основная энергия, тогда как измерительное средство будет предпочтительно отбирать очень маленький ток. Желательно обеспечить, чтобы измерительное средство генерировало сигнал, характеризующий отслеживаемый параметр, только тогда, когда средство включения разомкнуто.

Таким образом, управляющее средство предпочтительно обеспечивает отключение операционного средства только тогда, когда требуется произвести измерение посредством датчика. Данное действие может быть запрограммировано как регулярное или выполняемое по требованию. Реверсирование полярностей может производиться только на момент считывания отсчета с датчика, после чего снова подключается операционное средство. Такая схема эффективно обеспечивает возможность подключения и датчика, и операционного средства через ту же пару выводов в бесшнуровом коннекторе при минимальных (если не нулевых) помехах для их функций.

Если один из функциональных компонентов содержит операционное средство, такое как двигатель, может оказаться желательным подавать питание в содержащую его часть контура только тогда, когда электроприбор готов к использованию этой части. В противном случае возможно напрасное расходование энергии и/или даже повреждение операционного средства. Поэтому в одной группе вариантов операционное средство включено последовательно с магнитным датчиком (например герконом или датчиком Холла). Магнитный датчик (выключатель) может быть подсоединен так, что его контакты замыкаются (т.е. к нему прикладывается магнитное поле) только тогда, когда подлежащая включению часть электроприбора, например заварочная камера, реально находится в заданном положении. При этом через операционное средство будет протекать ток. Если же данная часть удалена из заданного положения, магнитный датчик обнаружит ее отсутствие (по отсутствию магнитного поля) и разомкнет соответствующие контакты, так что операционное средство не сможет получить питание, пока требуемая часть не будет установлена.

Как описано выше, для перенаправления тока с первого функционального компонента на второй функциональный компонент может потребоваться только одно средство включения, способное включить второй компонент параллельно с первым. Однако относительная эффективность такой схемы зависит от соотношения токов, потребляемых этими компонентами. Такое построение может оказаться неоптимальным в некоторых случаях, например, когда оба компонента потребляют значительный ток при их параллельном включении, так что желательно обеспечить переключение между ними.

Поэтому в одной группе вариантов может быть предусмотрено дополнительное средство включения в параллельном контуре. При этом первое средство включения будет предпочтительно ассоциировано с первым функциональным компонентом, находящимся в одной ветви параллельного контура, а второе средство включения - со вторым функциональным компонентом, находящимся в другой ветви этого контура. Предпочтительно первое и второе средства включения являются однонаправленными ключами, такими как диоды. При этом первый ключ предпочтительно рассчитан на одно направление тока, а второй ключ - на противоположное направление. Преимущество такой схемы в том, что в каждый момент ток может течь только в одной ветви параллельного контура, или через первый, или через второй функциональный компонент, тогда как другой компонент в этот момент полностью выключен из контура. Такое выполнение может быть полезным, если без такого полного выключения будет иметь место нежелательное потребление тока функциональным компонентом. Однако, как было упомянуто, некоторые компоненты могут быть включены без ассоциированного ключа, поскольку они потребляют малый ток, даже будучи подсоединенными в параллельном контуре.

Должно быть понятно, что каждый из первого и второго функциональных компонентов может быть выполнен в виде единственного электрического элемента, хотя, конечно, при необходимости он может содержать несколько таких элементов. Так, один из функциональных компонентов может содержать светодиод (СД), включенный последовательно с двигателем, так что световые сигналы СД будут указывать на работу двигателя. Элементы, входящие в состав функционального компонента, могут быть включены последовательно или параллельно, или в схеме с любым количеством субконтуров. В зависимости от типа бытового электроприбора и его функций возможны различные комбинации его электрических элементов.

Заявитель осознал желательность наличия в электроприборе средств, обеспечивающих его идентификацию источником питания, находящимся в подставке при подключении ее к электроприбору, например идентификацию того, является ли электроприбор обычным электрочайником или прибором для приготовления напитков, и даже идентификацию одного или более функциональных компонентов в электроприборе. Это обусловлено тем, что для различных электроприборов и их функциональных компонентов могут требоваться различные уровни тока/напряжения, обеспечиваемые подставкой, и/или различные режимы подачи тока, например импульсный или непрерывный. Так, функциональному компоненту, содержащему насос, может требоваться напряжение 12 В, тогда как для СД может требоваться всего 2 В. Должно быть также понятно, что может оказаться желательным использовать одну и ту же силовую подставку с различными бесшнуровыми электроприборами, содержащими различные функциональные компоненты, или с такими электроприборами, которые, как традиционный электрочайник, не требуют селективного запитывания функционального компонента. Подставка может, например, изготовляться для продажи различным изготовителям электроприборов и/или продаваться для применения с различными электроприборами, имеющимися в доме, включая электрочайники, приборы для приготовления чая, кофемашины и т.д. В любой из этих ситуаций желательно, чтобы подставка была способна распознать подключенный к ней электроприбор и/или один или более его функциональных компонентов.

Один из возможных подходов к идентификации электроприбора или его функционального компонента состоит в использовании его цифровой подписи, которая может передаваться вместе с сигналами, поступающими от электроприбора к подставке. Однако, как уже упоминалось, для полной реализации преимуществ изобретения может оказаться желательным, чтобы через пару электрических выводов, связанных с функциональными компонентами, не передавались никакие цифровые сигналы. Поэтому в электроприборе предпочтительно не используются никакие электронные управляющие контура, такие как микроконтроллер. В связи с этим целесообразно модифицировать аналоговый сигнал, поступающий от конкретного электроприбора и/или от функционального компонента, чтобы сделать электроприбор и/или компонент идентифицируемым подставкой. Например, насос, связанный с камерой для заваривания чая, может потреблять ток при том же напряжении, что и двигатель кофемашины, но тем не менее желательно, чтобы подставка могла различать эти типы электроприборов, поскольку насос в приборе для приготовления чая целесообразно использовать в непрерывном режиме, тогда как двигатель в кофемашине (служащий, например, для размалывания кофе и/или прокачки воды через молотый кофе) целесообразно использовать в течение короткого периода или время от времени.

Заявитель установил, что особенно простой и эффективный по стоимости метод идентификации функционального компонента в бесшнуровом электроприборе состоит во включении параллельно компоненту резистора. Значение сопротивления резистора, включенного параллельно конкретному функциональному компоненту, может быть выбрано таким, чтобы сформировать делительный контур, общее сопротивление которого будет уникальным для данного компонента и/или электроприбора. В результате уровень падения напряжения на паре электрических выводов можно будет использовать для идентификации электроприбора и, предпочтительно, потребляющего ток функционального компонента, даже если напряжение, подаваемое на электроприбор и/или компонент такое же, как и другого электроприбора (компонента). Орган управления (например электронный), размещенный в питающей подставке, может использовать эту информацию при задании режима работы и/или настройке мощности, подаваемой на электрические выводы.

Любой или оба функциональных компонента могут быть снабжены, для целей идентификации, подключенным параллельно резистором. В одной группе вариантов первый функциональный компонент может соответствовать компоненту, используемому в различных электроприборах, такому как термистор, который не требует идентификации, тогда как второй функциональный компонент (например электронагреватель, насос или двигатель) может варьировать от одного электроприбора к другому, т.е. требовать идентификации. Это обстоятельство может учитываться при определении того, какой из функциональных компонентов следует снабдить идентифицирующим сопротивлением. Даже если оба функциональных компонента имеют одинаковые идентифицирующие сопротивления, орган управления может использовать для распознавания полярность пары точек электрического соединения, т.е. распознавать, что определенное значение сопротивления (или тока), ассоциированное с соединением в прямом или обратном направлении, соответствует конкретному типу функционального компонента и, таким образом, отличать первый компонент электроприбора от второго.

Бесшнуровой электрический коннектор может быть трехполюсным бесшнуровым коннектором, две точки электрического соединения которого могут соответствовать фазе и нейтрали. Такая схема может быть полезной, например, тогда, когда в электроприборе нет электрических компонентов, требующих постоянно работающего источника питания. Даже при наличии одного функционального компонента, требующего регулярного питания, например электронагревателя, система может на короткое время подключаться ко второму функциональному компоненту, такому как датчик, только чтобы произвести измерение, не оказывая существенного влияния на вышеописанный режим функционирования. Средство включения способно также реализовать импульсный режим нагревания.

Однако желательно, чтобы бесшнуровой электрический коннектор, в дополнение к указанным точкам соединения, содержал также и точки силового электрического соединения (силовые выводы). В предположении о наличии земляного вывода, как это предусматривается стандартами безопасности в большинстве стран, будут иметься три силовых вывода (соответствующие фазе, нейтрали и земле), так что бесшнуровой коннектор предпочтительно будет пятиполюсным. Разумеется, если силовые выводы соответствуют фазе и нейтрали при отсутствии земляного вывода, коннектор может быть четырехполюсным.

Изобретение может также найти применение, если с силовыми выводами трехполюсного коннектора или с двумя дополнительными электрическими выводами пятиполюсного коннектора интегрированы линии передачи данных. Цифровые сигналы могут подаваться, например, в электронный управляющий контур, находящийся в бесшнуровом электроприборе, чтобы повысить функциональность электроприбора вне зависимости от электронного управляющего контура, находящегося в подставке.

Выводы коннектора могут быть расположены, как в "старомодном" бесшнуровом коннекторе, т.е. в ряд, однако желательно расположить эти выводы так, чтобы обеспечить возможность установки сосуда на подставку практически независимо относительно его угловой ориентации, т.е. как в коннекторе с поворотом на 360°. В предпочтительной группе вариантов охватывающая часть коннектора, которая может находиться на электроприборе или на подставке (предпочтительно на подставке), содержит несколько концентричных кольцевых каналов, расположенных вокруг центрального отверстия для приема соответствующих им кольцевых выводов охватываемой части коннектора (предпочтительно выполненной на электроприборе), расположенных вокруг центрального стержня.

Таким образом, в предпочтительной группе вариантов бесшнуровой коннектор содержит пять точек электрического соединения, из которых по меньшей мере три точки (соответствующие фазе, нейтрали и земле) совместимы с линиями электросети, обеспечивающей подачу электроэнергии на главный электрический компонент электроприбора. Две дополнительные точки соединения обеспечивают электрическое подсоединение дополнительных функциональных компонентов. Тем самым достигается высокая степень функциональности электроприбора, причем все электрические соединения между подставкой и электроприбором интегрированы в единственный коннектор.

Главный электрический компонент предпочтительно связан с электрической сетью (обеспечивающей, например, в Великобритании напряжение 240 В) через точки силового соединения (соответствующие фазе и нейтрали). Главным электрическим компонентом, например, в электроутюге или в электроприборе для нагрева жидкости может быть электронагреватель. Однако таким компонентом может быть и двигатель для приведения в действие подвижных частей электроприбора или любой другой электрический или электромеханический компонент. Разумеется, если требуется повысить или понизить напряжение, снимаемое с силовых выводов, можно использовать трансформатор.

Два дополнительных электрических вывода в части коннектора, находящейся в электроприборе, могут находиться под одинаковым или близким напряжением. По меньшей мере в одной группе вариантов между двумя выводами обеспечивается небольшая разность потенциалов, предпочтительно соответствующая напряжению, близкому к 5 В. Однако это напряжение может составлять и 12 В. Подобные, более низкие напряжения являются достаточными для многих функциональных компонентов, таких как датчики и СД или другие твердотельные компоненты. Даже двигатели и насосы малой мощности могут работать от напряжений, намного меньших сетевого. Использование дополнительных выводов, имеющих довольно близкие электрические потенциалы, может быть полезным, поскольку позволяет понизить требования к их электрической изоляции, например к расстоянию между ними, по сравнению с изоляцией между выводами, соответствующими фазе и нейтрали.

Два указанных вывода могут быть связаны с двумя источниками питания, находящимися в подставке, при этом разность потенциалов между выводами должна соответствовать напряжению, прилагаемому через коннектор к функциональным компонентам электроприбора. Желательно подавать на эти электрические выводы относительно низкое напряжение, соответствующее указанной разности потенциалов. Источники питания могут выдавать напряжение, равное или близкое сетевому. Так, один вывод может находиться под напряжением 240 В, а другой под напряжением 245 В, чтобы эффективное напряжение между электрическими выводами в коннекторе составило 5 В. Альтернативно, можно использовать единственный источник питания, обеспечивающий требуемую разность потенциалов на электрических выводах.

Заявитель установил, что изобретение применимо в различных бесшнуровых электроприборах. Оно может быть особенно полезным для электроприборов, содержащих электронагреватель, в том числе для электрочайников, приборов для приготовления напитков и утюгов, поскольку электронагреватель при работе прибора предпочтительно потребляет электроэнергию в непрерывном режиме, тогда как дополнительные электрические выводы связаны с другими функциональными компонентами. Изобретение является особенно эффективным именно применительно к сосудам для нагрева жидкости, таким как электрочайники и приборы для приготовления напитков, поскольку они традиционно имели ограниченную функциональность, не считая нагрева воды, и поэтому могут получить значительный выигрыш от дополнительной функциональности, достигаемой с помощью компонентов, подключаемых, в дополнение к главному электронагревателю, через тот же интегрированный бесшнуровой коннектор.

Согласно группе описанных предпочтительных вариантов находящийся в подставке управляющий контур определяет, когда нужно селективно подавать питание на функциональные компоненты в бесшнуровом электроприборе. Однако, даже если ни один из компонентов в электроприборе не потребляет ток через бесшнуровой коннектор, управляющий контур предпочтительно продолжает получать питание, чтобы он мог снова обеспечить подачу питания на электрические выводы электроприбора, когда это потребуется, т.е. без задержки, вызванной повторным подключением управляющего контура к источнику питания. Этот фактор может быть особенно важным в таких бесшнуровых электроприборах, как сосуды для нагрева жидкости и утюги, которые могут использоваться многократно с относительно короткими перерывами между использованиями. Например, в домашних условиях жидкость в электрочайнике может быть доведена до кипения, а через короткое время снова подогрета, и/или в электрочайник может быт
