Реферат

2420-179161RU/011

КАССЕТА С ЛЕНТОЙ И ЛЕНТОЧНЫЙ ПРИНТЕР

Область техники, к которой относится изобретения

Настоящее изобретение относится к кассете с лентой, которая съемно устанавливается в ленточный принтер, который выполнен с возможностью съемного размещения в нем кассеты с лентой и который выполняет печать на ленте, включенной в кассету с лентой.

Уровень техники

Обычно, когда коробчатая кассета с лентой устанавливается в размещающей кассету часть ленточного принтера, кассета с лентой вставляется вертикально, так что плоские поверхности (т.е. верхняя и нижняя поверхности) кассеты с лентой совпадают с открывающейся вверх размещающей кассету частью. Более конкретно, когда пользователь устанавливает коробчатую кассету с лентой, имеющую боковые поверхности с некоторой высотой в размещающей кассету части, пользователь располагает боковые поверхности между его или ее пальцами и сохраняет плоские поверхности, по существу, горизонтальными.

Список ссылок

Патентная литература

PTL 1

Патент Японии 3543659

Сущность изобретения

Однако может быть трудным для пользователя поддерживать плоские поверхности, по существу, горизонтальными при установке кассеты с лентой из-за расположения ленты и красящей ленты, размещенных внутри кассеты с лентой. В таком случае, кассета с лентой может вставляться в размещающую кассету часть в наклонном состоянии. Если выполняется печать, когда наклоненная кассета с лентой установлена в ленточный принтер, может произойти сбой подачи ленты или красящей ленты, или сбой печати печатной головки.

Задачей настоящего изобретения является обеспечение кассеты с лентой, которая может точно и плавно устанавливаться в ленточный принтер и удаляться из него. Другой задачей настоящего изобретения является обеспечение ленточного принтера, в котором кассета с лентой может точно и плавно устанавливаться, и из которого кассета с лентой может точно и плавно удаляться.

Кассета с лентой согласно первому аспекту настоящего изобретения включает в себя, в основном, прямоугольный коробчатый корпус, первую и вторую полости, по меньшей мере одну ленту и третью полость. В основном прямоугольный коробчатый корпус имеет верхнюю стенку, нижнюю стенку и боковую стенку, определяющую периферию корпуса. Первая и вторая полости проходят от нижней стенки и располагаются между содержащей ленту областью и периферией на противоположных концах диагонали, в основном, прямоугольного коробчатого корпуса. Содержащая ленту область определяется в пределах периферии, и диагональ соединяет первую угловую часть и вторую угловую часть, в основном, прямоугольного коробчатого корпуса. По меньшей мере одна лента намотана и смонтирована внутри корпуса в содержащей ленту области. По меньшей мере одна лента включает в себя первую ленту, расположенную в первой области. Первая лента имеет отверстие в центре намотки, и первая область представляет собой одну из двух областей, образованных посредством разделения корпуса относительно линии, соединяющей первую и вторую полости. Третья полость проходит в отверстии первой ленты от нижней стенки.

В случае, когда кассета с лентой устанавливается в или удаляется из ленточного принтера, который имеет по меньшей мере один направляющий вал, который может вставляться в по меньшей мере одну из трех полостей, кассета с лентой может точно и плавно устанавливаться или удаляться, когда она направляется вдоль по меньшей мере одного направляющего вала. Если ленточный принтер имеет два направляющих вала, которые могут вставляться в две из трех полостей, кассета с лентой может более точно и плавно устанавливаться или удаляться. Далее, если ленточный принтер имеет три направляющих вала, которые могут вставляться в три полости соответственно, кассета с лентой может дополнительно более точно устанавливаться или удаляться. В частности, кассета с лентой первого аспекта может, возможно, наклониться в сторону первой области, в которой расположена первая лента в качестве тяжелого элемента. Однако, если кассета с лентой направляется вдоль вала, вставленного в третью полость, которая проходит в отверстии первой ленты от нижней стенки, может предотвращаться подъем или наклон кассеты с лентой из-за наклона назад к первой области, когда устанавливается кассета с лентой.

Кассета с лентой согласно первому аспекту может дополнительно включать в себя подающий ленту ролик, который имеет цилиндрическую форму, который расположен с возможностью вращения между верхней стенкой и нижней стенкой, выполненный с возможностью вытягивать по меньшей мере одну ленту, и который имеет проем отверстия вставления в нижней стенке через одну из первой и второй полости.

В таком случае, вал поддержки ролика ленточного принтера может вставляться в отверстие вставления подающего ленту ролика через одну из первой и второй полостей. Поэтому, кассета с лентой может точно и плавно устанавливаться или удаляться вдоль направляющего вала через отверстие вставления.

Вал поддержки ролика, выполненный с возможностью вращения поддерживать подающего ленту ролика, может устанавливаться в отверстие вставления подающего ленту ролика через одну из первой и второй полостей кассеты с лентой.

В таком случае, направляющий вал, вставляемый в одну из первой и второй полостей, может представлять собой вал поддержки ролика, который вращает подающий ленту ролик. Таким образом, подающий ленту ролик или его окрестности, которые имеют большое влияние на качество печати и подачу ленты, могут точно направляться и располагаться посредством вала поддержки ролика. Кроме того, дополнительный вал, вставляемый в одну из первой и второй полостей, может не требоваться отдельно от вала поддержки ролика. Поэтому, может быть упрощена конфигурация ленточного принтера.

Кассета с лентой согласно первому аспекту может дополнительно включать в себя красящую ленту, намотанную и смонтированную внутри корпуса, используемого для печати на ленте запечатываемого материала, которая представляет собой одну из по меньшей мере одной ленты. Центр тяжести первой ленты может располагаться в первой области, и центр тяжести красящей ленты может располагаться во второй области, которая является одной из двух областей кроме первой области.

В таком случае, так как первая лента и красящая лента, которые обе являются тяжелыми элементами в кассете с лентой, располагаются отдельно в разных областях, разность веса между первой областью и второй областью может быть уменьшена для ограничения весовой разбалансировки кассеты с лентой. В результате, может быть предотвращен наклон из-за собственного веса кассеты с лентой, когда кассета с лентой устанавливается в ленточный принтер. Поэтому, кассета с лентой может быть дополнительно точно и плавно направляться в надлежащее положение вдоль по меньшей мере одного направляющего вала.

В кассете с лентой согласно первому аспекту первой лентой может быть намотанная термочувствительная лента.

В таком случае, кассета с лентой, которая может иметь весовую разбалансировку в зависимости от положения центра тяжести термочувствительной бумажной ленты, может точно и плавно устанавливаться или удаляться из ленточного принтера.

В кассете с лентой согласно первому аспекту может быть образована по меньшей мере одна из первой, второй и третьей полостей в качестве сквозного отверстия, которое проходит через верхнюю стенку и нижнюю стенку в соответствующих положениях, расположенных напротив друг друга в вертикальном направлении корпуса.

В таком случае, может легко образовываться по меньшей мере одна из первой, второй и третьей полостей. Кроме того, независимо от длины по меньшей мере одного направляющего вала, вставляемого в по меньшей мере одну из первой, второй и третьей полостей, кассета с лентой может плавно направляться по меньшей мере одним направляющим валом.

В кассете с лентой согласно первому аспекту по меньшей мере одна из первой, второй и третьей полостей может быть образована в качестве углубления, проходящего вверх внутри корпуса от проема, обеспечиваемого на нижней стенке.

В таком случае, перемещение по меньшей мере одного направляющего вала, вставляемого в по меньшей мере одну из первой, второй и третьей полостей, может ограничиваться в направлении вдоль окружности внутренней стенкой по меньшей мере одной из первой, второй и третьей полостей. Поэтому, кассета с лентой может точно и плавно направляться по меньшей мере одним направляющим валом. Кроме того, верхний конец направляющего вала может соприкасаться с потолочным концом углубления для ограничения перемещения кассеты с лентой в направлении вниз. Другими словами, направляющий вал может использоваться для расположения кассеты с лентой в вертикальном направлении. Поэтому, дополнительный элемент для расположения кассеты с лентой в вертикальном направлении может не требоваться отдельно от направляющего вала. Поэтому, может быть упрощена конфигурация ленточного принтера.

В кассете с лентой согласно первому аспекту одна из первой и второй полостей проходит от удлиненного проема.

В таком случае, если направляющий вал цилиндрической формы вставляется в одну из первой и второй полостей, может допускаться люфт в продольном направлении удлиненного проема. Поэтому, может быть уменьшено усилие пользователя при расположении кассеты с лентой.

Удлиненный проем может иметь ширину, позволяющую плотно зацеплять по меньшей мере фрагмент боковой части направляющего вала, который выполнен с возможностью направления кассеты с лентой, когда кассета с лентой устанавливается в или удаляется из ленточного принтера, когда направляющий вал вставляется в нее.

В таком случае, когда кассета с лентой установлена, кассета с лентой может располагаться в направлении, в котором одна из первой и второй полостей плотно сцеплена с направляющим валом.

В кассете с лентой согласно первому аспекту центр тяжести кассеты с лентой может располагаться в области, определяемой линией, соединяющей первую, вторую и третью полости.

В таком случае, если кассета с лентой устанавливается или удаляется вдоль трех направляющих валов, собственный вес кассеты с лентой равномерно распределяется по трем направляющим валам и воздействует на них. Поэтому, кассета с лентой может устанавливаться или удаляться дополнительно более плавно.

Ленточный принтер согласно второму аспекту настоящего изобретения включает в себя кассету с лентой, размещающую кассету часть, подающее ленту устройство, устройство печати и три направляющих вала. Кассета с лентой включает в себя, в основном, прямоугольный коробчатый корпус, первую и вторую полости, по меньшей мере одну ленту и третью полость. В основном, прямоугольный коробчатый корпус имеет верхнюю стенку, нижнюю стенку и боковую стенку, определяющую периферию корпуса. Первая и вторая полости проходят от нижней стенки и располагаются между содержащей ленту областью и периферией на противоположных концах диагонали, в основном, прямоугольного коробчатого корпуса. Содержащая ленту область определяется внутри периферии, и диагональ соединяет первую угловую часть и вторую угловую часть, в основном, прямоугольного коробчатого корпуса. По меньшей мере одна лента намотана и смонтирована внутри корпуса в содержащей ленту части. По меньшей мере одна лента включает в себя первую ленту, расположенную в первой области. Первая лента имеет отверстие в центре намотки, и первая область представляет собой одну из двух областей, образованных посредством разделения корпуса относительно линии, соединяющей первую и вторую полости. Третья полость проходит в отверстии первой ленты от нижней стенки. Кассета с лентой является устанавливаемой или удаляемой из размещающей кассету части в направлении установки/удаления, которое представляет собой направление, в котором верхняя стенка и нижняя стенка находятся друг напротив друга. Подающее ленту устройство выполнено с возможностью вытягивания по меньшей мере одной ленты кассеты с лентой, установленной в размещающей кассету части, по заданному направлению подачи. Устройство печати выполнено с возможностью выполнения печати на ленте запечатываемого материала по меньшей мере одной ленты, подаваемой подающим ленту устройством в положение печати на заданном направлении подачи. Три направляющих вала выполнены с возможностью вставления в первую, вторую и третью полости и направления кассеты с лентой, когда кассета с лентой устанавливается в или удаляется из размещающей кассету части в направлении установки/удаления. Три направляющих вала включают в себя первый направляющий вал, расположенный в первом положении, которое находится напротив первой полости, когда кассета с лентой установлена в размещающей кассету части, второй направляющий вал, расположенный во втором положении, которое находится напротив второй полости, когда кассета с лентой установлена в размещающей кассету части, и третий направляющий вал, расположенный в третьем положении, которое находится напротив третьей полости, когда кассета с лентой установлена в размещающей кассету части.

Ленточный принтер включает в себя три направляющих вала, выполненных с возможностью направления кассеты с лентой, которая устанавливается в или удаляется из размещающей кассету части в направлении установки/удаления. Три направляющих вала расположены в положениях, которые соответствуют трем полостям, т.е. первой, второй и третьей полостям. Первая и вторая полости располагаются в двух диагональных положениях кассеты с лентой, и третья полость проходит в отверстие первой ленты, которая является тяжелым элементом в кассете с лентой. Поэтому, кассета с лентой может стабильно направляться вдоль трех валов в направлении установки/удаления. Таким образом, кассета с лентой может точно и плавно устанавливаться или удаляться из размещающей кассету части. В частности, так как кассета с лентой направляется третьим направляющим валом в центре тяжести первой ленты, которая является тяжелым элементом в кассете с лентой, кассета с лентой может направляться более стабильно.

В ленточном принтере согласно второму аспекту кассета с лентой может включать в себя подающий ленту ролик, который имеет цилиндрическую форму, который расположен с возможностью вращения между верхней стенкой и нижней стенкой, и который имеет отверстие вставления, которое открыто в нижней стенке через первую полость. Первый направляющий вал может быть выполнен с возможностью вставления в подающий ленту ролик через первую полость для поддержки с возможностью вращения подающего ленту ролика и передачи силы приведения во вращение, вызываемой подающим ленту устройством, на подающий ленту ролик, таким образом вызывая вытягивание подающим ленту роликом по меньшей мере одной ленты.

В таком случае, первый направляющий вал может служить в качестве вала поддержки ролика, который вращает подающий ленту ролик для вытягивания по меньшей мере одной ленты. Вал поддержки ролика может вставляться в отверстие вставления подающего ленту ролика через первую полость, обеспечиваемую в кассете с лентой. Таким образом, подающий ленту ролик или его окрестности, которые имеют большое влияние на качество печати и подачу ленты, может точно направляться и располагаться валом поддержки ролика. Кроме того, дополнительный вал, вставляемый в первую полость, может не требоваться отдельно от вала поддержки ролика. Поэтому, может быть упрощена конфигурация ленточного принтера.

В ленточном принтере согласно второму аспекту кассета с лентой может включать в себя красящую ленту, намотанную и смонтированную внутри корпуса, используемую для печати на ленте запечатываемого материала, и принимающую красящую ленту бобину, которая имеет цилиндрическую форму, и которая расположена с возможностью вращения внутри корпуса для вытягивания и приема красящей ленты. Кроме того, ленточный принтер может дополнительно включать в себя принимающий красящую ленту вал, выполненный с возможностью установки в принимающую красящую ленту бобину и вращения принимающей красящую ленту бобины вокруг оси принимающего красящую ленту вала, таким образом вызывая вытягивание и прием принимающей красящую ленту бобиной красящей ленты. Третий направляющий вал может быть расположен в первой области установки, которая представляет собой одну из двух областей, образованных посредством разделения размещающей кассету части относительно линии, соединяющей первый направляющий вал и второй направляющий вал. Принимающий красящую ленту вал может быть расположен во второй области установки, которая представляет собой одну из двух областей кроме первой области.

В таком случае, третий направляющий вал и принимающий красящую ленту вал могут быть расположены в разных областях в отношении линии, соединяющей первый направляющий вал и второй направляющий вал. Поэтому, независимо от распределения веса кассеты с лентой, может стабильно направляться кассета с лентой.

В ленточном принтере согласно второму аспекту вторая полость может проходить от удлиненного проема, который имеет ширину, позволяющую плотно зацепляться по меньшей мере фрагменту боковой части второго направляющего вала, когда второй направляющий вал вставляется в нее. Когда кассета с лентой установлена в надлежащем положении в размещающей кассету части, второй направляющий вал может быть вставлен во вторую полость и находиться в зацепление со второй полостью.

В таком случае, второй направляющий вал может не только направлять кассету с лентой в направлении установки/удаления, но также располагать кассету с лентой в надлежащем положении посредством зацепления со второй полостью.

В ленточном принтере согласно второму аспекту размещающая кассету часть может иметь прямоугольный проем, который соответствует форме в плане коробчатого корпуса. Первый направляющий вал может располагаться вблизи или в первой угловой части прямоугольного проема, причем первая угловая часть прямоугольного проема представляет собой одну из угловых частей прямоугольного проема и располагается на задней по ходу стороне положения печати по направлению подачи ленты запечатываемого материала. Второй направляющий вал может располагаться вблизи или на второй угловой части прямоугольного проема, причем вторая угловая часть прямоугольного проема представляет собой другую угловую часть прямоугольного проема и располагается диагонально первой угловой части прямоугольного проема.

В таком случае, кассета с лентой может устанавливаться или удаляться через прямоугольный проем вдоль двух направляющих валов, обеспечиваемых в диагональных положениях прямоугольной размещающей кассету части.

Краткое описание чертежей

Фиг. 1 представляет собой вид в перспективе ленточного принтера 1 согласно первому варианту осуществления в состоянии, когда крышка 6 кассеты закрыта.

Фиг. 2 представляет собой вид в перспективе ленточного принтера 1 в состоянии, когда крышка 6 кассеты открыта, согласно первому варианту осуществления.

Фиг. 3 представляет собой вид в перспективе, иллюстрирующий кассету 30 с лентой и размещающую кассету часть 8 согласно первому варианту осуществления.

Фиг. 4 представляет собой вид сверху размещающей кассету части 8 согласно первому варианту осуществления.

Фиг. 5 представляет собой вид сверху размещающей кассету части 8, в которой установлена кассета 30 с лентой, когда держатель 12 валика находится в положении ожидания.

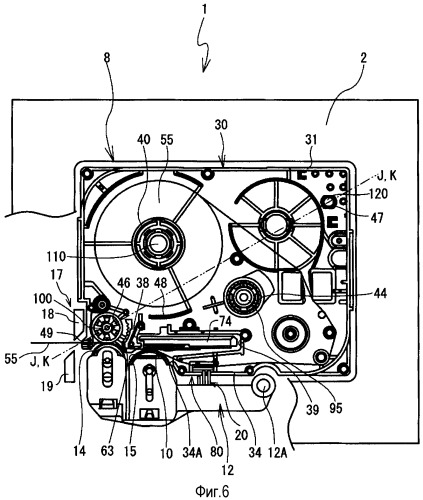

Фиг. 6 представляет собой вид сверху размещающей кассету части 8, в котором установлена кассета 30 с лентой, когда держатель 12 валика находится в положении печати.

Фиг. 7 представляет собой вид сбоку в разрезе, иллюстрирующий состояние, в котором кассета 30 с лентой и держатель 12 валика размещены напротив друг друга.

Фиг. 8 представляет собой вид сверху кассеты 30 с лентой.

Фиг. 9 представляет собой вид снизу кассеты 30 с лентой.

Фиг. 10 представляет собой вид спереди в разрезе кассеты 30 с лентой около первого отверстия 65 поддержки ленты и первой бобины 40 ленты.

Фиг. 11 представляет собой вид спереди в разрезе кассеты 30 с лентой около отверстия 67 поддержки принимающей бобины и принимающей красящую ленту бобины 44.

Фиг. 12 представляет собой увеличенный вид в перспективе с пространственным разделением деталей отверстия 64 поддержки ролика и подающего ленту ролика 46.

Фиг. 13 представляет собой вид сбоку в разрезе кассеты 30 с лентой около направляющего отверстия 47.

Фиг. 14 представляет собой вид справа, изображающий процесс установки кассеты 30 с лентой в размещающую кассету часть 8 согласно первому варианту осуществления.

Фиг. 15 представляет собой другой вид справа процесса установки кассеты 30 с лентой в размещающую кассету часть 8 согласно первому варианту осуществления.

Фиг. 16 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8, согласно первому варианту осуществления.

Фиг. 17 представляет собой вид спереди в разрезе, изображающий состояние, в котором лентопротяжный вал 100 вставлен в подающий ленту ролик 46.

Фиг. 18 представляет собой вид спереди в разрезе, изображающий состояние, в котором принимающий красящую ленту вал 95 вставлен в принимающую красящую ленту бобину 44.

Фиг. 19 представляет собой вид сверху размещающей кассету части 8 согласно разновидности первого варианта осуществления.

Фиг. 20 представляет собой вид сверху кассеты 30 с лентой согласно разновидности первого варианта осуществления.

Фиг. 21 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, в соответствии с разновидностью первого варианта осуществления.

Фиг. 22 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающую кассету часть 8 согласно разновидности первого варианта осуществления.

Фиг. 23 представляет собой вид сверху, увеличенный около первого отверстия 65 поддержки ленты размещающей кассету части 8, в которой установлена кассета 30 с лентой, согласно разновидности первого варианта осуществления.

Фиг. 24 представляет собой вид в перспективе, изображающий кассету 30 с лентой и размещающую кассету часть 8 согласно второму варианту осуществления.

Фиг. 25 представляет собой вид сверху размещающей кассету части 8 согласно второму варианту осуществления.

Фиг. 26 представляет собой вид сверху размещающей кассету части 8, в которой установлена кассета 30 с лентой, согласно второму варианту осуществления.

Фиг. 27 представляет собой вид справа, изображающий процесс установки кассеты 30 с лентой в размещающую кассету часть 8 согласно второму варианту осуществления.

Фиг. 28 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8 согласно второму варианту осуществления.

Фиг. 29 представляет собой вид сверху размещающей кассету части 8 согласно разновидности второго варианта осуществления.

Фиг. 30 представляет собой вид сверху размещающей кассету части 8, в которой установлена кассета 30 с лентой, согласно разновидности второго варианта осуществления.

Фиг. 31 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, согласно другой разновидности второго варианта осуществления.

Фиг. 32 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, согласно третьему варианту осуществления.

Фиг. 33 представляет собой вид сверху кассеты 30 с лентой согласно разновидности третьего варианта осуществления.

Фиг. 34 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, согласно разновидности третьего варианта осуществления.

Фиг. 35 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8, согласно разновидности третьего варианта осуществления.

Фиг. 36 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, согласно четвертому варианту осуществления.

Фиг. 37 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8, согласно четвертому варианту осуществления.

Фиг. 38 представляет собой вид в перспективе, иллюстрирующий кассету 30 с лентой и размещающую кассету часть 8 согласно первому модифицированному варианту осуществления.

Фиг. 39 представляет собой вид сверху размещающей кассету части 8 согласно первому модифицированному варианту осуществления.

Фиг. 40 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8 согласно первому модифицированному варианту осуществления.

Фиг. 41 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8 согласно первому модифицированному варианту осуществления.

Фиг. 42 представляет собой вид в перспективе, иллюстрирующий кассету 30 с лентой и размещающую кассету часть 8 согласно второму модифицированному варианту осуществления.

Фиг. 43 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой установлена в размещающей кассету части 8 согласно второму модифицированному варианту осуществления.

Фиг. 44 представляет собой вид в перспективе, иллюстрирующий кассету 30 с лентой и размещающую кассету часть 8 согласно третьему модифицированному варианту осуществления.

Фиг. 45 представляет собой вид сверху размещающей кассету части 8, в которую установлена кассета 30 с лентой, согласно четвертому модифицированному варианту осуществления.

Фиг. 46 представляют собой вид сверху кассеты 30 с лентой, изображающий модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 47 представляет собой вид сверху кассеты 30 с лентой, изображающий другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 48 представляет собой вид сверху кассеты 30 с лентой, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 49 представляет собой вид в перспективе, на котором правая сторона кассеты 30 с лентой увеличена, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 50 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой, показанная на фиг. 49, установлена в размещающей кассету части 8.

Фиг. 51 представляет собой вид сверху кассеты 30 с лентой, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 52 представляет собой вид сверху кассеты 30 с лентой, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 53 представляет собой вид сверху кассеты 30 с лентой, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 54 представляет собой вид в перспективе, на котором правая сторона кассеты 30 с лентой увеличена, изображающий еще другой модифицированный вариант осуществления направляющего отверстия 47.

Фиг. 55 представляет собой вид справа, изображающий состояние, в котором кассета 30 с лентой, показанная на фиг. 54, установлена в размещающей кассету части 8.

Фиг. 56 представляет собой вид спереди в разрезе кассеты 30 с лентой около первого отверстия 65 поддержки ленты и первой бобины 40 ленты согласно модифицированному варианту осуществления.

Фиг. 57 представляет собой вид справа, иллюстрирующий состояние, в котором показана кассета 30 с лентой.

Описание вариантов осуществления

Примерные варианты осуществления, воплощающие настоящее изобретение, описываются ниже с ссылкой на чертежи. Конфигурации устройств, блок-схемы последовательности операций различной обработки и т.п., описанные ниже и показанные на чертежах, являются просто примерными и не предполагают ограничение настоящего изобретения.

При нижеследующем объяснении верхняя сторона, нижняя сторона, нижняя левая сторона, верхняя правая сторона, нижняя правая сторона и верхняя левая сторона на фиг. 1 определяются соответственно как верхняя сторона, нижняя сторона, передняя сторона, задняя сторона, правая сторона и левая сторона ленточного принтера 1. Кроме того, верхняя сторона, нижняя сторона, нижняя правая сторона, верхняя левая сторона, верхняя правая сторона и нижняя левая сторона на фиг. 3 определяются соответственно как верхняя сторона, нижняя сторона, передняя сторона, задняя сторона, правая сторона и левая сторона кассеты 30 с лентой (аналогично также на фиг. 24, 38, 42 и 44).

Фактически, группа зубчатых колес, включая зубчатые колеса 91, 93, 94, 97, 98 и 101, показанные на фиг. 3, закрыта и спрятана нижней поверхностью полости 8А. Однако нижняя поверхность полости 8А не показана на фиг. 3 для объяснения группы зубчатых колес (аналогично также на фиг. 24, 38, 42 и 44). Кроме того, фиг. 3 изображает боковые стенки, которые образуют периферию вокруг размещающей кассету части 8, но это просто схематическое представление, и боковые стенки, показанные на фиг. 3, изображены более толстыми, чем они являются в действительности (аналогично также на фиг. 24). С другой стороны, на фиг. 38 для облегчения понимания размещающая кассету часть 8 показана с удаленными боковыми стенками, которые образуют ее периферию (аналогично также на фиг. 42 и 44). Кроме того, фиг. 5 и 6 изображают состояния, в которых кассета 30 с лентой установлена в размещающей кассету части 8 с удаленным верхним кожухом 31А (аналогично также на фиг. 21, 26, 30, 31, 32, 34, 36 и 45).

Первый вариант осуществления

Ленточный принтер 1 и кассета 30 с лентой согласно первому варианту осуществления объясняются ниже с ссылкой на фиг. 1-23. Первый вариант осуществления описывает пример, в котором кассета 30 с лентой размещает в себе ленту (конкретно, термочувствительную бумажную ленту, которая представляет собой запечатываемый материал) и имеет три направляющих отверстия для направления кассеты 30 с лентой, когда кассета 30 с лентой устанавливается в или удаляется из ленточного принтера 1. Первый вариант осуществления также описывает пример, в котором ленточный принтер 1 имеет три направляющих вала для направления кассеты 30 с лентой в надлежащее положение установки (ниже в данном документе упоминаемое как надлежащее положение), соответствующее трем направляющим отверстиям, описанным выше.

Сначала объясняется краткая конфигурация ленточного принтера 1 согласно первому варианту осуществления. Ниже в данном документе объясняется в качестве примера ленточный принтер 1, выполненный в виде устройства общего назначения. В качестве устройства общего назначения ленточный принтер 1 может обычно использовать множество типов кассет 30 с лентой с различными типами лент. Типы кассет 30 с лентой могут включать в себя кассету 30 с лентой термического типа, которая размещает только термочувствительную бумажную ленту, кассету 30 с лентой рецепторного типа, которая размещает ленту для печати и красящую ленту, и кассету 30 с лентой многослойного типа, которая размещает двустороннюю клеящуюся ленту, пленочную ленту и красящую ленту.

Как показано на фиг. 1 и 2, ленточный принтер 1 включает в себя крышку 2 главного блока, которая имеет прямоугольную форму на виде сверху. Клавиатура 3 обеспечивается на передней стороне крышки 2 главного блока. Клавиатура 3 включает в себя клавиши знаков для знаков (буквы, символы, числа и т.п.), многочисленные функциональные клавиши и т.п. Жидкокристаллический дисплей 5 обеспечивается на задней стороне клавиатуры 3. Жидкокристаллический дисплей 5 отображает вводимые знаки. Крышка 6 кассеты обеспечивается на задней стороне жидкокристаллического дисплея 5. Крышка 6 кассеты может открываться и закрываться, когда заменяется кассета 30 с лентой.

Выпускная щель 9, из которой выпускается отпечатанная лента наружу из ленточного принтера 1, обеспечивается сзади левой стороны крышки 2 главного блока. Выпускное окно 11 образовано на лицевой стороне левой стороны крышки 6 кассеты, так что, когда крышка 6 кассеты находится в закрытом состоянии, выпускная щель 9 открыта наружу. По существу, в центре передней лицевой стороны крышки 6 кассеты обеспечивается крючкообразная защелка 4, которая выступает вниз из нижней поверхности крышки 6 кассеты. Крышка 2 главного блока обеспечивается отверстием 7 для защелки в положении, соответствующим защелке 4, и защелка 4 устанавливается и находится в зацеплении с отверстием 7 для защелки, когда крышка 6 кассеты закрывается, тем самым предотвращая непреднамеренное освобождение крышки 6 кассеты.

Ниже объясняется внутренняя конфигурация крышки 2 главного блока, обращая особое внимание на размещающую кассету часть 8 со ссылкой на фиг. 2-7. Фиг. 3-6 схематически изображают внутреннюю конфигурацию внутри крышки 2 главного блока (особенно, форму, конфигурацию и т.п. размещающей кассету части 8) для более легкого понимания. Как показано на фиг. 3, размещающая кассету часть 8 обеспечивается внутри крышки 2 главного блока снизу крышки 6 кассеты. Размещающая кассету часть 8 представляет собой область, в которую кассета 30 с лентой может быть установлена или из которой может быть удалена. Размещающая кассету часть 8 оснащена механизмом подачи, механизмом печати и т.п.

Как показано на фиг. 2-7, держатель 74 головки закреплен на передней части размещающей кассету части 8. Термоголовка 10, включающая в себя нагревательный элемент (не показан на фигурах), смонтирована на держателе 74 головки. Подающий ленту двигатель 23, который представляет собой шаговый двигатель, обеспечивается вне размещающей кассету части 8 (верхняя правая сторона фиг. 3). Приводное зубчатое колесо 91 прикреплено к нижнему концу приводного вала подающего ленту двигателя 23. Приводное зубчатое колесо 91 находится в зацеплении с зубчатым колесом 93 через проем, и зубчатое колесо 93 находится в зацеплении с зубчатым колесом 94. Принимающий красящую ленту вал 95 установлен направленным вверх на верхней поверхности зубчатого колеса 94. Принимающий красящую ленту вал 95 имеет, по существу, цилиндрическую форму и приводит во вращение принимающую красящую ленту бобину 44, которая описана ниже. Принимающий красящую ленту вал 95 обеспечивается множеством кулачковых элементов 95А, отходящих от конца основания вала к переднему концу на внешней периферии, являясь радиальными на виде сверху (см. фиг. 14).

Кроме того, зубчатое колесо 94 находится в зацеплении с зубчатым колесом 97, зубчатое колесо 97 находится в зацеплении с зубчатым колесом 98, и зубчатое колесо 98 находится в зацеплении с зубчатым колесом 101. Лентопротяжный вал 100 установлен направленным вверх на верхней поверхности зубчатого колеса 101. Лентопротяжный вал 100 имеет, по существу, цилиндрическую форму и приводит во вращение подающий ленту ролик 46, который описан ниже. Лентопротяжный вал 100 обеспечивается множеством кулачковых элементов 100А, отходящих от конца основания вала к переднему концу на внешней периферии, являясь радиальными на виде сверху (см. фиг. 14). Вспомогательный вал 110 установлен направленным вверх на задней стороне зубчатого колеса 98. Вспомогательный вал 110 имеет, по существу, цилиндрическую форму и может вставляться и удаляться из первого отверстия 65 поддержки ленты, которое описано ниже.

Если подающий ленту двигатель 23 приводится во вращение в направлении против часовой стрелки в состоянии, когда кассета 30 с лентой установлена в размещающей кассету части 8, принимающий красящую ленту вал 95 приводится во вращение в направлении против часовой стрелки при помощи приводного зубчатого колеса 91, зубчатого колеса 93 и зубчатого колеса 94. Принимающий красящую ленту вал 95 вызывает вращение принимающей красящую ленту бобины 44, в которую установлен принимающий красящую ленту вал 95. Кроме того, вращение зубчатого колеса 94 передается на лентопротяжный вал 100 через зубчатое колесо 97, зубчатое колесо 98 и зубчатое колесо 101, та
