Реферат

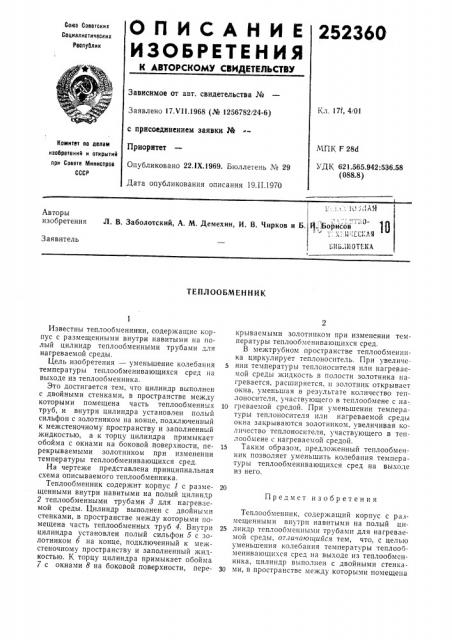

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252360

Союз Советскил

Социалистическнк

Республик

Зависимое от авт. свидетельства №

Заявлено 17Х1I.1968 (J% 1256782/24-6) с присоединением заявки М

Приоритет

Опубликовано 22.IX.1969. Бюллетень Л 29

Дата опубликования описания 19.I I.1970

Кл, 17f, 4/01

МПК F 28d

УД К 621.565.942:536.58 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Л. В. Звболотский, А. М. Демехии, И. В. Чирков и Б. Л.,Борисов IQ х:сс ея и я

Заявитель

„„-111;.Д! ОТЕКА

ТЕПЛООБМЕННИК

Предмет изобретения

Известны теплообменники, содержащие корпус с размещенными внутри навитыми на полый цилиндр теплообменными трубами для нагреваемой среды.

Цель изобретения — уменьшение колебания температуры теплообменивающихся сред на выходе иэ теплообменника.

Это достигается тем, что цилиндр выполнен с двойными стенками, в пространстве между которыми помещена часть теплообменных )p труб, и внутри цилиндра установлен полый сильфон с золотником на конце, подключенный к межстеночному пространству и заполненный жидкостью, а к торцу цилиндра примыкает обойма с окнами на боковой поверхности, пе- 15 рекрываемыми золотником при изменении температуры теплообменивающихся сред.

На чертеже представлена принципиальная схема описываемого теплообменника.

Теплообменник содержит корпус 1 с разме- 20 щенными внутри навитыми на полый цилиндр

2 теплообменными трубами 8 для нагреваемой среды. Цилиндр выполнен с двойными стенками, в пространстве между которыми помещена часть теплообменных труб 4. Внутри 25 цилиндра установлен полый сильфон б с "".олотником б на конце, подключенный к межстеночному пространству и заполненный жидкостью. К торцу цилиндра примыкает обойма

7 с окнами 8 на боковой поверхности, пере- ЗО крываемыми золотником при изменении температуры теплообменивающихся сред.

В межтрубном пространстве теплообменпика циркулирует теплоноситель. При увеличении температуры теплоносителя или нагреваемой среды жидкость в полости золотника ггагревается, расширяется, и золотник открывает окна, уменьшая в результате количество теплоносителя, участвующего в теплообмене с пагреваемой средой. При уменьшении температуры теплоносителя или нагреваемой среды окна закрываются золотником, увеличивая количество теплоносителя, участвующего в теплообмене с нагреваемой средой.

Таким образом, предложенный теплообменник позволяет уменьшить колебания температуры теплообменивающихся сред на выходе из него.

Terrлообменник, содержащий корпус с размещенными внутри навитыми на полый цилиндр теплообменными трубами для нагреваемой среды, отличаюцийся тем, что, с целью уменьшения колебания температуры теплообменивающихся сред на выходе из теплообменника, цилиндр выполнен с двойными стенками, в пространстве между которыми помещена

252360 в 1

Составитель В. Константиновская

Редактор А. Ю, Пейсоченко Техред А. А. Камышникова Корректор P. И, Крючкова

Заказ 281/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская паб., д. 415

1ипография, пр. Сапунова, 2 часть теплообменных труб, и внутри цилиндра установлен полый сильфон с золотником на конце, подключенный к межстеночному пространству и заполненный жидкостью, а к товцу цилиндра примыкает обойма с окнами на ооковой поверхности, перекрываемыми золотником при изменении температуры теплообмениваю1цихся сред,
