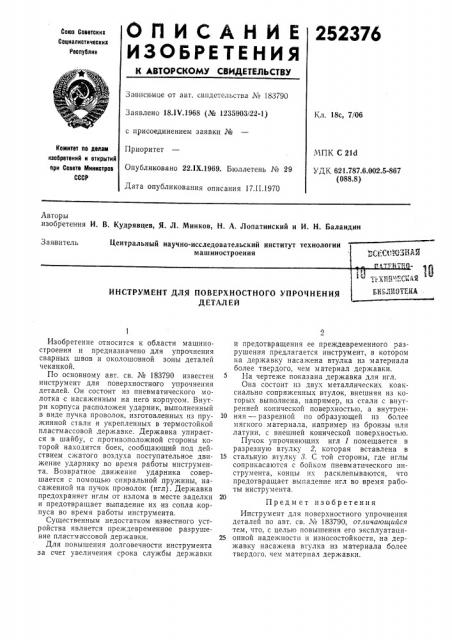

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252376

Союз Советских

Социалистических

Республик

Зав|осимое от авт. свидетельства ¹ 183790

Заявлено 18.1Ч.1968 (№ 1235903/22-1) с присоединением заявки №

Приоритет

Опубликовано 221Х.1969. Бюллетень № 29

Дата опубликования описания 17.II.1970

Кл. 18с, 7/06

Комитет по делам изобретений и открытий ори Совете Министров

СССР

МПК С 21d

УДК 621.787.6.002.5-867 (088.8) Авторы изобретения И. В. Кудрявцев, Я. Л. Минков, Н. А. Лопатинский и И. H. Баландин

Изобретение относится к области машиностроения и предназначено для упрочнения сварных швов и околошовной зоны деталей чеканкой.

По основному авт. св. № 183790 известен инструмент для поверхностного упрочнения деталей. Он состоит из пневматического молотка с насаженным на него корпусом. Внутри кор пуса расположен ударник, выполненный в виде пучка проволок, изготовленных из пружинной стали и укрепленных в термостойкой пластмассовой державке. Державка упирается в шайбу, с противоположной стороны которой находится боек, сообщающий под действием сжатого воздуха поступательное движение ударнику во время работы инструмента. Возвратное движение ударника совершается с помощью спиральной пружины, насаженной на пучок проволок (игл). Державка предохраняет иглы от излома в месте заделки и предотвращает выпадение их из сопла .корпуса во время работы инструмента.

Существенным недостатком известного устройства является преждевременное разрушение пластмассовой державки.

Для повышения долговечности инструмента за счет увеличения срока службы державки и предотвращения ее преждевременного разрушения предлагается инструмент, в котором на державку насажена втулка из материала более твердого, чем материал державки.

На чертеже показана державка для игл.

Она состоит пз двух металлических коаксиально сопряженных втулок, внешняя из которых выполнена, например, из стали с внутренней конической поверхностью, а внутрен10 няя — разрезной по образующей из более мягкого материала, например из бронзы или латуни, с внешней конической поверхностью.

Пучок упрочняющих игл 1 помещается в разрезную втулку 2, которая вставлена в

15 стальную втулку 8. С той стороны, где иглы соприкасаются с бойком пневматического инструмента, концы пх расклепываются, что предотвращает выпадение игл во время работы инструмента.

Пред м ет изобретения

Инструмент для поверхностного упрочнения деталей по авт. св. ¹ 183790, отлачающийся тем, что, с целью повышения его эксплуатаци25 анной надежности и износостойкости, на державку насажена втулка из материала более твердого. чем материал державки.
