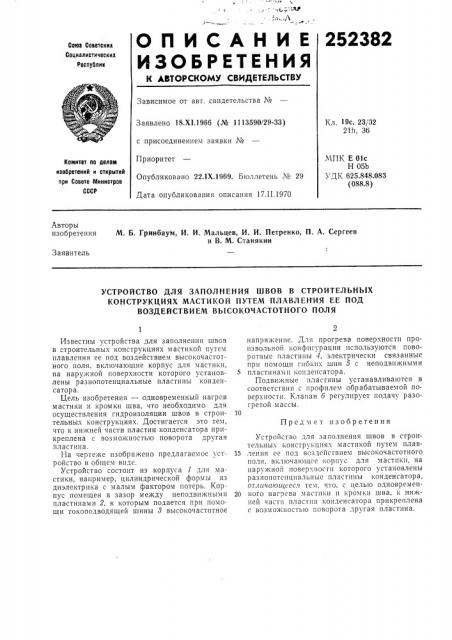

О П И С А Н И Е 252382

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cmes Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 19с, 23/02

21h, Зб

Заявлено 18.XI.1966 (№ 1113590/29-33) с присоединением заявки №

Приоритет

Опубликовано 22.1Х.1969. Бюллетень ¹ 29

Дата опубликования описания 17.II.1970

МПК E Olc

Н 05Ь

УДК 625.848.083 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. Б. Гринбаум, И. И. Мальцев, И. И. Петренко, П. А. Сергеев и В. М. Станякин

Заявитель

УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ ШВОВ В СТРОИТЕЛЬНЫХ

КОНСТРУКЦИЯХ МАСТИКОЙ ПУТЕМ ПЛАВЛЕНИЯ EE ПОД

ВОЗДЕЙСТВИЕМ ВЪ|СОКОЧАСТОТНОГО ПОЛЯ

Предм ет изобретения

Известны устройства для заполнения швов в строительных конструкциях мастикой путем плавления ее под воздействием высокочастотного поля, включающие корпус для мастики, на наружной поверхности которого установлены разнопотенциальные пластины конденсатора.

Цель изобретения — одновременный нагрев мастики и кромки шва, что необходимо для осуществления гидроизоляции швов в строительных конструкциях. Достигается это тем, что к нижней части пластин конденсатора прикреплена с возможностью поворота другая пластина.

IIa чертеже изображено предлагаемое устройство в общем виде.

Устройство состоит из корпуса l,для мастики, например, цилиндрической формы из диэлектрика с малым фактором потерь. Корпус помещен в зазор между неподвижными пластинами 2, к которым подается при помощи токопсдводящей шины 8 высокочастотное напряжение. Для прогрева поверхности произвольной конфигурации используются поворотные пластины 4, электрически связанные при помощи гибких шин 5 с неподвижными

5 пластинами конденсатора.

Подвижные пластины устанавливаются в соответствии с профилем обрабатываемой поверхности. Клапан б регулирует подачу разогретой массы.

Устройство для заполнения швов в строительных конструкциях мастикой путем плав15 ленпя ее II03, воздействием высокочастотного поля. включающее корпус для мастики, на наружной поверхности которого установлены разнопотенцпальные пластины конденсатора, отличающееся тем, что, с целью одновремен20 ного нагрева мастики и кромки шва, к нижней части пластин конденсатора прикреплена с возможностью поворота другая пластина.

252382

Редактор Э. Н. Шибаева

Заказ 202/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2

Составитель Г. Студенецкая

Техред 3. Н. Тараненко

Корректоры: В. Петрова и А. Николаева
