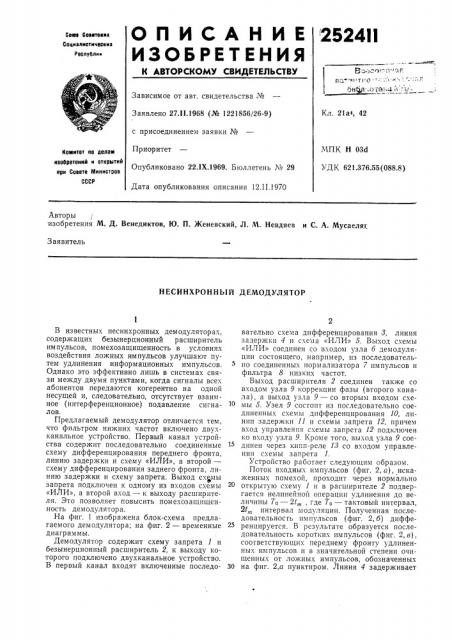

О П И С А Н И Е 2524Н

ИЗОБРЕТЕНИЯ

Союз Советокм

Ссциалнстнческмв

Реслуолмю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.11.1968 (№ 1221856/26-9) с присоединением заявки №

Приоритет

Опубликовано 22.1Х.1969. Бюллетень ¹ 29

Дата опубликования описания 12.II.1970

Кл. 21а4, 42

МПК Н 03d

УДК 621.376.55(088.8) Комитет со делам нвооретеннй н открытий лрн Совете Министров

СССР

Авторы изобретения М. Д. Венедиктов, Ю. П. Женевский, Л. М. Невдяев и С. А. Мусаеляу;

Заявитель

НЕСИНХРОННЫЙ ДЕМОДУЛЯТОР

В известных несинхронных демодуляторах, содержащих безынерционный расширитель импульсов, помехозащищенность в условиях воздействия ложных импульсов улучшают путем удлинения информационных импульсов.

Однако это эффективно лишь в системах связи между двумя пунктами, когда сигналы всех абонентов передаются когерентно на одной несущей и, следовательно, отсутствует взаимное (интерференционное) подавление сигналов.

Предлагаемый демодулятор отличается тем, что фильтром нижних частот включено двухканальное устройство. Первый канал устройства содержит последовательно соединенные схему дифференцирования переднего фронта, линию задержки и схему «ИЛИ», а второй— схему дифференцирования заднего фронта, линию задержки и схему запрета. Выход схемы запрета подключен к одному из входов схемы

«ИЛИ», а второй вход — к выходу расширителя. Это позволяет повысить помехозащищенность демодулятора.

На фиг. 1 изображена блок-схема предлагаемого демодулятора; на фиг. 2 — временные диаграммы.

Демодулятор содержит схему запрета 1 и безынерционный расширитель 2, к выходу которого подключено двухканальное устройство.

В первый канал входят включенные последовательно схема дифференцирования 8, линия задержки 4 и схема «ИЛИ» 5. Выход схемы

«ИЛИ» соединен со входом узла 6 демодуляции состоящего, например, из последовательно соединенных нормализатора 7 импульсов и фильтра 8 низких частот.

Выход расширителя 2 соединен также со входом узла 9 коррекции фазы (второго канала), а выход узла 9 — со вторым входом схемы 5. Узел 9 состоит из последовательно соединенных схемы дифференцирования 10, линии задержки 11 и схемы запрета 12, причем вход управления схемы запрета 12 подключен ко входу узла 9. Кроме того, выход узла 9 сое15 динен через кипп-реле 18 со входом управления схемы запрета 1.

Устройство работает следующим образом.

Поток входных импульсов (фиг. 2, а), искаженных помехой, проходит через нормально открытую схему 1 и в расширителе 2 подвергается нелинейной операции удлинения до величины То — 2t, где То — тактовый интервал, 2t интервал модуляции. Полученная последовательность нм пульсов (фиг. 2, б) дифференцируется. В результате образуется последовательность коротких импульсов (фиг. 2,в), соответствующих переднему фронту удлиненных импульсов и в значительной степени очищенных от ложных импульсов, обозначенных

30 на фиг. 2,а пунктиром. Линия 4 задерживает

252411 импульсы на время 2tm (фиг. 2, г) затем они подаются через схему 5 на узел демодуляции б. В качестве узла б может быть применена любая схема несинхронной демодуляции фазоимпульсного сигнала, например схема непосредственногG выделения низкой частоты из спектра модулированных импульсов, нормализованных по форме.

Узел 9 коррекции фазы, уменьшающий влияние пропадания рабочих импульсов, вырабатывает импульсы, фаза которых соответствуег фазе импульсов в предыдущем такте, r. е. реализует принцип сохранения фазы импульсов при пропадании. В узел 9 удлиненные импульсы дифференцируются в схеме 10. Полученные импульсы (фиг. 2, д), соответствующие заднему фронту удлиненных импульсов, задерживаются линией 11 на время 4t, равное удвоенному интервалу модуляции, в пределах которого ожидается появление рабочего импульса в последующем такте. Задержанные импульсы (фиг. 2, е) пропускаются через схему 12 только в тех случаях, когда в последующем такте отсутствует импульс, запрещающий схему 12.

Импульсы с выхода узла 9 (фиг. 2, ж) подаются через схему 5 на узел демодуляции, а через кипп-реле 13, расширяющее длительность до величины Тю — 4t — на схему 1 для осуществления операции запрета на время T,—

4t m. При этом устраняется влияние ложных импульсов, появляющихся после пропадания рабочего, На фиг. 2, и показаны импульсы на выходе кипп-реле 18, на фиг. 2, к — импульсы на выходе схемы 5, на фиг. 2, А — импульсы на выходе нормализатора 7, на фиг. 2, м— возникающие искажения.

Изобретение может быть использовано в многоканальных асинхронно адресных системах связи и одноканальных линиях импульсной радиосвязи, предназначенных для передачи речевых сигналов в условиях воздействия случайных импульсных помех и отсутствия общей временной синхронизации между корреспондентами.

15 Предмет изобретения

Несинхронный демодулятор, содержащий схему запрета, безынерционный расширитель импульсов, фильтр нижних частот и цепь уп20 равления схемой запрета, отлачпющийся тем, что, с целью повышения помехозащищенности, между выходом указанного расширителя импульсов и входом фильтра нижних частот включено двухканальное устройство, содержа25 щее в первом канале последовательно соединенные схему дифференцирования переднего фронта, линию задержки и схему «ИЛИ», а во втором канале — схему дифференцирования заднего фронта, линию задержки и схему за30 прета, выход которой подключен ко второму входу схемы «ИЛИ», а второй вход — к выходу расширителя.

252411

Фиг. !

Фи г,.2
