Устройство беспроводной передачи данных, устройство обработки информации, способ беспроводной передачи данных и система обработки информации

Устройство беспроводной передачи данных, устройство обработки информации, способ беспроводной передачи данных и система обработки информации

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству беспроводной передачи данных, устройству обработки информации, способу беспроводной передачи данных и системе обработки информации.

Уровень техники

Системы обработки информации, которые предоставляют такие услуги, как оплата, услуги скидки и услуги, предоставляемые в точках продажи, путем установления кабельного соединения с устройством считывания/записи, которое записывает/считывает в/из терминал (например, на карту с интегральной схемой (IC), мобильный телефон и т.п.), в который встроена микросхема, позволяющая выполнять контактный обмен данными или бесконтактный обмен данными с устройством обработки информации, таким как персональный компьютер, бытовая техника или регистр в точке торговли (POS), получили широкое распространение. Аналогично, широко предоставляются возможности оплаты различных услуг путем обмена информацией между описанным выше устройством обработки информации, которое соединено с блоком считывания/записи и сервером, подключенным через сеть.

Описанная выше система обработки информации может использоваться, благодаря соединению блока считывания/записи с описанным выше устройством обработки информации, используя беспроводный канал соединения вместо кабельного соединения. Например, блок считывания/записи, который считывает/записывает из/в терминал, имеющий встроенную микросхему, может быть внедрен в клавиатуру, которая соединена по беспроводному каналу с основным корпусом персонального компьютера.

Список литературы

Патентная литература

Патентная литература 1: JP 2002-271703

Сущность изобретения

Техническая задача

В устройствах, соединенных по беспроводному каналу передачи данных предшествующего уровня техники, электроэнергию обычно подают с использованием перезаряжаемой аккумуляторной батареи, и они обычно обеспечивают большую длительность подачи питания. Однако электроэнергия может быть подана от батареи устройства. В соответствии с этим, если блок считывания/записи будет встроен в устройство, в котором электроэнергию подают от батареи, возникает проблема, состоящая в том, что потребление энергии батареи будет быстрым, когда электроэнергию постоянно и непрерывно подают в блок считывания/записи. Если блок считывания/записи, встроен в устройство, в которое электроэнергию подают от батареи, как описано выше, необходимо обеспечить механизм для запуска блока считывания/записи от другого устройства, с тем, чтобы замедлить скорость потребления энергии батареи.

Настоящее изобретение было выполнено с учетом описанной выше задачи, и цель изобретения состоит в том, чтобы обеспечить новое и улучшенное устройство беспроводной передачи данных, устройство обработки информации, способ беспроводной передачи данных и систему обработки информации, которые позволяют подавлять потребление энергии путем запуска функции блока считывания/записи в ответ на инструкцию пользователя, подаваемую в устройство, подключенное по беспроводному каналу, и передачи информации из блока считывания/записи в соответствии с ситуацией устройства назначения беспроводной передачи данных.

Решение задачи

В соответствии с аспектом настоящего изобретения для достижения упомянутой выше цели, предусмотрено устройство беспроводной передачи данных, включающее в себя: модуль манипулирования, включающий в себя модуль перехода передачи данных терминала, предназначенный для передачи инструкции перехода для перехода в состояние, в котором обмен данными с терминалом передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, становится возможным; модуль передачи данных терминала, который переходит в состояние, в котором контактная передачи данных или бесконтактная передача данных с терминалом передачи данных становится возможной, в ответ на инструкцию перехода, переданную модулем перехода передачи данных терминала; модуль генерирования сигнала, предназначенный для генерирования сигнала, соответствующего манипуляциям, выполняемым с модулем манипулирования, включая в себя сигнал инструкции перехода, соответствующий инструкции перехода; модуль передачи, предназначенный для передачи по беспроводному каналу сигнала инструкции перехода, генерируемого модулем генерирования сигнала, в устройство обработки информации; модуль приема, предназначенный для беспроводного приема ответа от устройства обработки информации на сигнал инструкции перехода, переданный из модуля передачи; и модуль управления передачей данных терминала, предназначенный для начала управления передачей/приемом информации между терминалом передачи данных и устройством обработки информации, только если ответ, принятый модулем приема, обозначает, что устройство обработки информации находится в состоянии, в котором передача/прием информации в/из терминала передачи данных возможна, и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию.

В соответствии с такой конфигурацией, модуль манипулирования включает в себя модуль перехода передачи данных терминала, предназначенный для передачи инструкции перехода для перехода в состояние, в котором обмен данными с терминалом передачи данных, который выполняет контактный обмен данными или бесконтактный обмен данными, становится возможным, и модуль передачи данных терминала переходит в состояние, в котором контактный обмен данными или бесконтактный обмен данными возможен в результате инструкции перехода, передаваемой модулем перехода передачи данных терминала. Модуль генерирования сигнала генерирует сигнал, соответствующий манипуляции, выполняемой модулем манипулирования, включая в себя сигнал инструкции перехода, соответствующий инструкции перехода, модуль передачи передает по беспроводному каналу передачи сигнал инструкции перехода, генерируемый модулем генерирования сигнала, в устройство обработки информации, и модуль приема принимает по беспроводному каналу передачи данных ответ из устройства обработки информации на сигнал инструкции перехода, передаваемый из модуля передачи. Модуль управления терминалом передачи данных начинает управлять передачей/приемом информации между терминалом передачи данных и устройством обработки информации, только если ответ, принятый модулем приема, обозначает, что устройство обработки информации находится в состоянии, в котором передача/прием информации в/из терминала передачи данных является возможной и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию. Таким образом, становится возможным подавлять потребление энергии, в результате запуска функции блока считывания/записи в ответ на инструкцию пользователя в подключенное по беспроводному каналу устройство и запуска передачи/приема информации между терминалом передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, и устройством обработки информации, представляющим место назначения беспроводной передачи данных в соответствии с ситуацией устройства обработки информации места назначения беспроводной передачи данных.

Модуль генерирования сигнала может ограничивать генерирование сигнала, когда модулем манипулирования управляют, если информацию передают/принимают между терминалом передачи данных и устройством обработки информации.

Если модулем манипулирования управляют для манипуляции, которая не влияет на контактную передачу данных или бесконтактную передачу данных между модулем передачи данных терминала и терминалом передачи данных, модуль генерирования сигнала может генерировать сигнал, соответствующий этой манипуляции.

Модуль управления передачей данных терминала может управлять модулем передачи данных терминала для передачи информации, уникальной для устройства беспроводной передачи данных, в терминал передачи данных, когда он определяет, что устройство обработки информации не находится в состоянии, в котором возможна передача/прием информации в/из терминала передачи данных.

Модуль управления передачей данных терминала может управлять модулем передачи данных терминала для передачи информации, уникальной для устройства беспроводной передачи данных, и информации, относящейся к ситуации операции устройства обработки информации, в терминал передачи данных, если ответ, принятый модулем приема, обозначает, что устройство обработки информации находится в состоянии, в котором передача/прием информации в/из терминала передачи данных возможна, но имеется другой терминал передачи данных, который передает/принимает информацию.

Информация, относящаяся к рабочей ситуации, может представлять собой информацию, относящуюся к просматриваемой программе.

Если модулем манипулирования управляют для манипулирования, которое не влияет на контактную передачу данных или бесконтактную передачу данных между модулем передачи данных терминала и терминалом передачи данных, модуль генерирования сигнала может генерировать сигнал, соответствующий этому манипулированию.

В соответствии с другим аспектом настоящего изобретения, для достижения описанной выше цели предусмотрено устройство обработки информации, включающее в себя: модуль приема, предназначенный для приема сигнала, передаваемого по беспроводному каналу из терминала беспроводной передачи данных; модуль анализа сигнала, предназначенный для анализа, возможно или нет включение инструкции перехода в состояние, в котором возможна передача данных из беспроводного терминала в терминал передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, в состав сигнала, принимаемого модулем приема; и модуль генерирования отклика, предназначенный для генерирования отклика на инструкцию перехода, когда обработка передачи данных для терминала передачи данных возможна, и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию, если инструкция перехода включена в состав, как результат анализа модуля анализа сигнала.

В соответствии с другим аспектом настоящего изобретения для достижения описанной выше цели, предусмотрен способ беспроводной передачи данных, включающий в себя: этап передачи, состоящий в передаче инструкции перехода, для перехода в состояние, в котором обмен данными с терминалом передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, становится возможным; этап перехода, состоящий в переходе в состояние, в котором контактная передача данных или бесконтактная передача данных с терминалом передачи данных возможна по инструкции перехода, переданной на этапе передачи; этап генерирования сигнала, состоящий в генерировании сигнала инструкции перехода, соответствующего инструкции перехода; этап передачи, состоящий в беспроводной передаче сигнала инструкции перехода, генерируемого на этапе генерирования сигнала, в устройство обработки информации; этап приема, состоящий в беспроводном приеме отклика из устройства обработки информации на сигнал инструкции перехода, переданный на этапе передачи; и этап управления, состоящий в запуске передачи/приема информации управления между терминалом передачи данных и устройством обработки информации, только если отклик, принятый на этапе приема, обозначает, что устройство обработки информации находится в состоянии, в котором передача/прием информации в/из терминала передачи данных возможна и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию.

В соответствии с другим аспектом настоящего изобретения, для достижения описанной выше цели предусмотрена система обработки информации, включающая в себя: устройство беспроводной передачи данных, предназначенное для беспроводной передачи/приема сигнала; и устройство обработки информации, предназначенное для беспроводной передачи/приема сигнала в/из устройства беспроводной передачи данных, в котором устройство беспроводной передачи данных включает в себя: модуль манипулирования, включающий в себя модуль перехода передачи данных терминала, предназначенный для передачи инструкции перехода для перехода в состояние, в котором обмен данными с терминалом передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, становится возможным; модуль передачи данных терминала, который переходит в состояние, в котором контактная передача данных или бесконтактная передача данных с терминалом передачи данных является возможной в ответ на инструкцию перехода, переданную модулем перехода передачи данных терминала; модуль генерирования сигнала, предназначенный для генерирования сигнала, соответствующего манипуляции с модулем манипулирования, включающий в себя сигнал инструкции перехода, соответствующий инструкции перехода; модуль передачи, предназначенный для беспроводной передачи сигнала инструкции перехода, генерируемого модулем генерирования сигнала, в устройство обработки информации; модуль приема, предназначенный для беспроводного приема отклика из устройства обработки информации на сигнал инструкции перехода, передаваемый из модуля передачи; и модуль управления передачей данных терминала, предназначенный для начала передачи/приема информации управления между терминалом передачи данных и устройством обработки информации, только, если отклик, принятый модулем приема, обозначает, что устройство обработки информации находится в состоянии, в котором передача/прием информации в/из терминала передачи данных возможна, и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию, и устройство обработки информации включает в себя: модуль приема, предназначенный для приема сигнала, передаваемого по беспроводному каналу передачи данных из беспроводного терминала; модуль анализа сигнала, предназначенный для анализа, возможно или нет включение инструкции перехода для перехода в состояние, в котором передача данных из беспроводного терминала в терминал передачи данных, который выполняет контактную передачу данных или бесконтактную передачу данных, в состав сигнала, принимаемого модулем приема; и модуль генерирования отклика, предназначенный для генерирования отклика на инструкцию перехода, когда обработка передачи данных для терминала передачи данных возможна и при этом отсутствует другой терминал передачи данных, который передает/принимает информацию, если инструкция перехода включена в состав, как результат анализа модуля анализа сигнала.

Предпочтительные эффекты изобретения

В соответствии с настоящим изобретением, как описано выше, становится возможным обеспечить новое и улучшенное устройство беспроводной передачи данных, устройство обработки информации, способ беспроводной передачи данных и систему обработки информации, которые позволяют подавлять потребление энергии, путем запуска функции блока считывания/записи в ответ на инструкцию пользователя в устройство, подключенное по беспроводному каналу, и передавать информацию из блока считывания/записи в соответствии с ситуацией устройства в место назначения беспроводной передачи данных.

Краткое описание чертежей

На фиг.1 показана иллюстративная схема, представляющая конфигурацию системы 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения.

На фиг.2 показана иллюстративная схема, представляющая конфигурацию телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения.

На фиг.3 показана иллюстративная схема, представляющая конфигурацию модуля 110 управления включенного в состав телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения.

На фиг.4 показана иллюстративная схема, представляющая конфигурацию пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения.

На фиг.5 показана иллюстративная схема, представляющая пример внешнего вида пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения.

На фиг.6 показана иллюстративная схема, представляющая конфигурацию модуля 210 управления включенного в состав пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения.

На фиг.7 показана блок-схема последовательности операций, представляющая обработку доступа карты с микросхемой, используя систему 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения.

На фиг.8 показана блок-схема последовательности операций, представляющая другой пример обработки доступа карты с микросхемой, используя систему 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения.

На фиг.9 показана блок-схема последовательности операций, представляющая обработку доступа карты с микросхемой, используя систему 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения.

Подробное описание изобретения

Ниже будут подробно описаны предпочтительные варианты осуществления настоящего изобретения со ссылкой на приложенные чертежи. Следует отметить, что, в данном описании и на чертежах, элементы, которые имеют, по существу, ту же функцию и структуру, обозначены теми же знаками ссылочной позиции, и повторное их пояснение исключено.

Предпочтительные варианты воплощения настоящего изобретения будут подробно описаны в соответствии со следующим порядком.

1. Варианты осуществления настоящего изобретения

1-1. Конфигурация системы обработки информации

1-2. Конфигурация телевизионного приемника

1-3. Конфигурация модуля управления, включенного в телевизионный приемник

1-4. Конфигурация пульта дистанционного управления

1-5. Конфигурация модуля управления, включенного в пульт дистанционного управления

1-6. Обработка доступа к карте с микросхемой

2. Заключение

1. Варианты осуществления настоящего изобретения

1-1. Конфигурация системы обработки информации

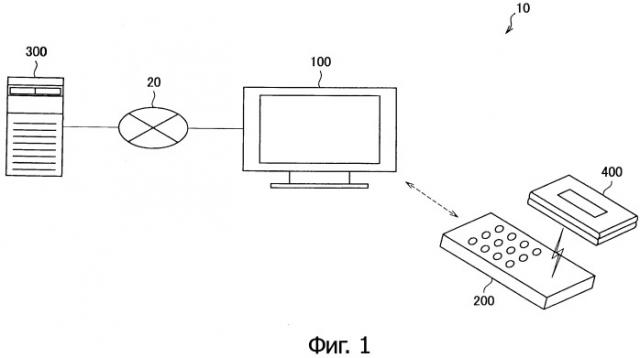

Вначале будет описана конфигурация системы обработки информации в соответствии с вариантом осуществления настоящего изобретения. На фиг.1 показана иллюстративная схема, представляющая конфигурацию системы 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения. Ниже конфигурация системы 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения будет описана со ссылкой на фиг.1.

Как показано на фиг.1, система 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения включает в себя телевизионный приемник 100, пульт 200 дистанционного управления и сервер 300.

Телевизионный приемник 100 представляет собой пример устройства обработки информации в соответствии с настоящим изобретением. Телевизионный приемник 100 принимает волну широковещательной передачи и отображает видеоизображение на основе принятой волны широковещательной передачи на экране. Телевизионный приемник 100 в соответствии с данными вариантами осуществления имеют функцию установления двухстороннего соединения с сетью 20, такой как Интернет, и может передать/принимать данные в/из сервера 300 через сеть 20.

Кроме того, телевизионный приемник 100 выполняет операцию, соответствующую радиосигналу из пульта 200 дистанционного управления. Операция, соответствующая радиосигналу из пульта 200 дистанционного управления, которая должна быть выполнена телевизионным приемником 100, представляет собой, например, включение/выключение питания, переключение волн широковещательной передачи (наземная аналоговая широковещательная передача, наземная цифровая широковещательная передача, цифровая широковещательная передача BS и цифровая широковещательная передача CS), переключение принимаемых каналов, регулировка громкости, отображение экрана меню и т.п.

Кроме того, телевизионный приемник 100 имеет функцию беспроводной передачи отклика в пульт 200 дистанционного управления, передающий радиосигнал. Отклик в пульт 200 дистанционного управления, состоящий в передаче радиосигнала, передают по беспроводному каналу передачи данных из телевизионного приемника 100, таким образом, что становится возможным обмен информацией между телевизионным приемником 100 и пультом 200 дистанционного управления.

Пульт 200 дистанционного управления представляет собой пример устройства беспроводной передачи данных в соответствии с настоящим изобретением. Пульт 200 дистанционного управления используется для дистанционного манипулирования телевизионным приемником 100. Множество кнопок для дистанционного манипулирования с телевизионным приемником 100 расположено на одной поверхности пульта 200 дистанционного управления. Пульт 200 дистанционного управления имеет функцию беспроводной передачи сигнала. Оператор нажимает на размещенную кнопку таким образом, что сигнал, соответствующий нажатой кнопке, передают по беспроводному каналу передачи данных из пульта 200 дистанционного управления. Телевизионный приемник 100 принимает сигнал по беспроводному каналу передачи, переданный из пульта 200 дистанционного управления, таким образом, что пульт 200 дистанционного управления позволяет дистанционно управлять телевизионным приемником 100.

Пульт 200 дистанционного управления в соответствии с вариантами осуществления включает в себя блок считывания/записи микросхемы для передачи информации в микросхему, выполненную с возможностью контактного обмена данными или бесконтактного обмена данными. В данном варианте осуществления, устройство передачи данных (например, карта с микросхемой, мобильный телефон и т.п.), имеющее встроенную микросхему, выполненное с возможностью бесконтактного обмена данными, удерживают над блоком считывания/записи микросхемы, таким образом, что может быть выполнен бесконтактный обмен данными между устройством передачи данных и пультом 200 дистанционного управления. Бесконтактный обмен данными выполняют между устройством передачи данных, которое имеет встроенную микросхему, и пультом 200 дистанционного управления, так, что передача данных возможна между устройством передачи данных и телевизионным приемником 100 через пульт 200 дистанционного управления. На фиг.1 показан мобильный телефон 400, как устройство передачи данных, имеющее встроенную микросхему, обеспечивающую возможность бесконтактной передачи данных. Конечно, устройство передачи данных, имеющее встроенную IC микросхему, выполненное с возможностью контактной передачи данных или бесконтактной передачи данных, не ограничивается мобильным телефоном.

Сервер 300 соединен с телевизионным приемником 100 через сеть 20 и может двунаправленно передавать/принимать данные в/из телевизионного приемника 100. Сервер 300 в соответствии с данными вариантами осуществления может выполнять различную обработку (например, оплату, запрос баланса/точки в балансе и т.п.) в устройстве передачи данных, имеющем встроенную микросхему. Сервер 300 соединен с телевизионным приемником 100 через сеть, таким образом, что передача данных между мобильным телефоном 400 и сервером 300 возможна, если мобильный телефон 400 удерживают над блоком считывания/записи с микросхемой пульта 200 дистанционного управления. Такой обмен данными представляет собой обмен данными между мобильным телефоном 400 и сервером 300 через телевизионный приемник 100 и пульт 200 дистанционного управления.

Конфигурация системы 10 обработки информации в соответствии с вариантом осуществления настоящего изобретения была описана выше. Далее будет описана конфигурация телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения.

1-2. Конфигурация телевизионного приемника

На фиг.2 показана иллюстративная схема, представляющая конфигурацию телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения. Ниже конфигурация телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения будет описана со ссылкой на фиг.2.

Как показано на фиг.2, телевизионный приемник 100 в соответствии с вариантом осуществления настоящего изобретения включает в себя модуль 110 управления, модуль 120 приема широковещательной передачи, модуль 130 выхода, модуль 140 сетевого соединения и модуль 150 обмена данными с пультом дистанционного управления.

Модуль 110 управления используется для управления каждой частью внутри телевизионного приемника 100. Например, центральное процессорное устройство (CPU), модуль микрообработки (MPU) и т.п. можно использоваться в качестве модуля 110 управления.

Модуль 120 приема широковещательной передачи выполняет обработку приема волны широковещательной передачи, передаваемой из станции широковещательной передачи. Если телевизионный приемник 100 принимает волну широковещательной передачи, передаваемую из станции широковещательной передачи и принимаемую приемной антенной волны широковещательной передачи, такой как антенна VHF, антенна UHF или параболическая антенна, модуль 120 приема широковещательной передачи воспроизводит видео или аудиоданные из принятой волны широковещательной передачи. Модуль 120 приема широковещательной передачи может включать в себя, например, видеодекодер и/или аудиодекодер, который выводит видеоданные и/или аудиоданные, в результате декодирования видеосигнала и/или аудиосигнала, включенного в волну широковещательной передачи, принимаемую телевизионным приемником 100, декодером электронной программы телевизионных передач (EPG), который генерирует данные EPG из информации EPG, включенной в волну широковещательной передачи, и т.п. Воспроизводимые видео и/или аудиоданные, и декодируемые данные EPG, выводят в модуль 130 выхода с помощью модуля 120 приема широковещательной передачи.

Модуль 130 выхода отображает видеоизображения или выводит аудиосигналы на основе видеоданных или аудиоданных, воспроизводимых модулем 120 приема широковещательной передачи. Модуль 130 выхода включает в себя устройство жидкокристаллического дисплея, устройство отображения на основе органической электролюминесценции (EL), или другое устройство для отображения видеоизображения и/или громкоговорителя для выражения звука. Поскольку телевизионный приемник 100 включен, в качестве примера устройства обработки информации в соответствии с настоящим изобретением, модуль 130 выхода предусмотрен в телевизионном приемнике 100, но, конечно, настоящее изобретение не ограничивается описанным выше примером.

Модуль 140 сетевого соединения, соединенный с сетью 20, передает данные в сеть 20 или принимает данные, переданные из сети 20. В данном варианте осуществления данные, переданные из телевизионного приемника 100 в сервер 300, передают из модуля 140 сетевого соединения, и данные, переданные из сервера 300 в телевизионный приемник 100, принимают с помощью модуля 140 сетевого соединения.

Модуль 150 передачи данных пульта дистанционного управления по беспроводному каналу связывается с пультом 200 дистанционного управления. После приема сигнала, переданного по беспроводному каналу передачи данных из пульта 200 дистанционного управления, модуль 150 передачи данных пульта дистанционного управления передает принятый сигнал в модуль 110 управления. Модуль 110 управления анализирует сигнал, принятый модулем 150 передачи данных пульта дистанционного управления, и управляет операцией, соответствующей принятому сигналу.

Если требуется передать сигнал из телевизионного приемника 100 в пульт 200 дистанционного управления, этот сигнал передают по беспроводному каналу передачи данных из модуля 150 передачи данных пульта дистанционного управления под управлением модуля 110 управления. Обмен данными между телевизионным приемником 100 и пультом 200 дистанционного управления возможен в результате передачи/приема радиосигнала с помощью модуля 150 передачи данных пульта дистанционного управления.

Конфигурация телевизионного приемника 100 в соответствии с вариантом осуществления настоящего изобретения была описана выше. Ниже будет описана конфигурация модуля 110 управления, включенного в телевизионный приемник 100 в соответствии с вариантом осуществления настоящего изобретения.

На фиг.3 показана иллюстративная схема, представляющая конфигурацию модуля 110 управления, включенного в телевизионный приемник 100 в соответствии с вариантом осуществления настоящего изобретения. Ниже конфигурация модуля 110 управления, включенного в телевизионный приемник 100 в соответствии с вариантом осуществления настоящего изобретения, будет описана со ссылкой на фиг.3.

1-3. Конфигурация модуля управления, включенного в телевизионный приемник

Как показано на фиг.3, модуль 110 управления в соответствии с вариантом осуществления настоящего изобретения включает в себя модуль 112 отображения браузера, модуль 114 обработки карты доступа с микросхемой, и модуль 116 управления пультом дистанционного управления.

Модуль 112 отображения браузера управляет модулем 130 выхода для отображения браузера и управляет браузером, отображаемым в модуле 130 выхода, для отображения информации. Модуль 112 отображения браузера имеет функцию отображения содержания, описанную с использованием языка разметки гипертекста (HTML) или языка разметки широковещательной передачи (BML) модуля 130 выхода.

Модуль 114 обработки доступа к карте с микросхемой выполняет обработку для формирования посредника при обмене информацией между сервером 300 и микросхемой, внедренной в мобильный телефон 400. В системе 10 обработки информации, в соответствии с данными вариантами осуществления не выполняют непосредственно обмен информацией между сервером 300 и микросхемой, внедренной в мобильный телефон 400. В системе 10 обработки информации, в соответствии с этими вариантами осуществления, обмен информацией выполняют с помощью модуля 114 обработки доступа к карте, операцией которого управляют с помощью модуля 110 управления телевизионного приемника 100.

Модуль 114 обработки доступа карты может быть в состоянии, в котором операция модуля 114 обработки доступа карты является действительной, то есть, в состоянии, в котором возможно использование посредника при обмене информацией в соответствии с содержанием, отображаемым в модуле 130 выхода, с помощью модуля 112 отображения браузера. Например, содержание, отображаемое в модуле 130 выхода, с помощью модуля 112 отображения браузера 112, может представлять собой страницу для покупки товаров. В этом случае, когда пользователь желает выполнить оплату товаров, отображенных на странице покупки товаров с помощью микросхемы, встроенной в мобильный телефон 400, операция модуля 114 обработки доступа к карте может быть действительной. Конечно, действительное состояние операции модуля 114 обработки доступа карты не ограничивается описанным выше примером.

Модуль 116 управления пультом дистанционного управления анализирует содержание сигнала, передаваемого по беспроводному каналу передачи данных из пульта 200 дистанционного управления, и управляет операцией каждой части телевизионного приемника 100 в соответствии с результатом анализа. Например, если сигнал, переданный по беспроводному каналу передачи данных из пульта 200 дистанционного управления, представляет собой сигнал увеличения громкости, модуль 116 управления пультом дистанционного управления передает инструкцию в модуль 130 выхода для увеличения громкости, выводимой из модуля 130 выхода, в соответствии с сигналом. Модуль 130 выхода, принимающий инструкции из модуля 116 управления пультом дистанционного управления, увеличивает громкость звука, выводимого из модуля 130 выхода, в соответствии с этой инструкцией.

Например, если сигнал, передаваемый по беспроводному каналу передачи из пульта 200 дистанционного управления, представляет собой сигнал для отчета о начале функции считывания/записи пульта 200 дистанционного управления, модуль 116 управления пультом дистанционного управления проверяет состояние операций модуля 114 обработки доступа к карте с микросхемой в соответствии с сигналом. Если операция модуля 114 обработки доступа к карте с микросхемой находится в действительном состоянии, модуль 116 управления пультом дистанционного управления передает инструкции в модуль 150 передачи данных пульта дистанционного управления для передачи сообщения, обозначающего, что операция модуля 114 обработки доступа к карте с микросхемой находится в действительном состоянии для пульта 200 дистанционного управления, передающего сигнал.

Конфигурация модуля 110 управления, включенная в телевизионный приемник 100, в соответствии с вариантом осуществления настоящего изобретения была описана выше. Далее будет описана конфигурация пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения.

1-4. Конфигурация пульта дистанционного управления

На фиг.4 показана иллюстративная схема, представляющая конфигурацию пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения. Ниже конфигурация пульта 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения будет описана со ссылкой на фиг.4.

Как показано на фиг.4, пульт 200 дистанционного управления в соответствии с вариантом осуществления настоящего изобретения включает в себя модуль 210 управления, модуль 220 кнопки, модуль 230 передачи данных и модуль 240 доступа к карте.

Модуль 210 управления используют для управления каждой частью внутри пульта 200 дистанционного управления. Например, CPU, цифровой процессор (DSP) сигналов и т.п. можно использовать, как модуль 210 управления.

Модуль 220 кнопки включает в себя различные кнопки для дистанционного манипулирования с телевизионным приемником 100 или запуска функции блока считывания/записи пульта 200 дистанционного управления. Например, имеется кнопка "питания", предназначенная для включения или выключения питания телевизионного приемника 100, кнопка громкости для регулирования громкости, выводимой из телевизионного приемника 100, кнопка канала, предназначенная для выбора канала, просматриваемого в телевизионном приемнике 100, и т.п., в качестве кнопок для дистанционного манипулирования с телевизионным приемником 100. Когда пользователь нажимает на каждую кнопку, составляющую модуль 220 кнопки, модуль 210 управления генерирует сигнал, соответствующий нажатой кнопке.

Модуль 230 передачи данных выполняет беспроводный обмен данными с телевизионным приемником 100. Если пользователь нажимает на кнопку, составляющую модуль 220 кнопок, модуль 210 управления генерирует сигнал, соответствующий нажатой кнопке, и выполняет беспроводную передачу сигнала, генерируемого модулем 210 управления, из модуля 230 передачи данных в телевизионный приемник 100. Если радиосигнал был передан из телевизионного приемника 100 в пульт 200 дистанционного управления, модуль 230 передачи данных принимает радиосигнал и передает радиосигнал в модуль 210 управления.

Модуль 240 доступа к карте с микросхемой представляет собой пример модуля обмена данными с терминалом в соответствии с настоящим изобретением. Модуль 240 доступа к карте с микросхемой выполняет бесконтактный обмен данными с терминалом (например, мобильным телефоном 400), имеющим встроенную микросхему, выполненную с возможностью бесконтактного обмена данными. Хотя это не показано на фиг.4, модуль 240 доступа к карте с микросхемой может включать в себя, например, модуль антенны блока считывания/записи, предназначенный для передачи/приема данных в/из мобильного телефона 400, модуль модуляции, предназначенный для модуляции данных, предназначенных для передачи в мобильный телефон 400, модуль демодуляции, предназначенный для демодуляции данных, переданных из мобильного телефона 400, и т.п.

На фиг.5 показана иллюстративная схема, представляющая пример внешнего вида пульта 200 дистанционного управления в соответствии с вариантом осуществления насто
