Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству связи, способу связи и системе связи, и особенно к устройству связи, способу связи и системе связи, выполненным с возможностью совместного использования содержимого, такого как видео, множеством устройств связи.

Уровень техники

Известны, например, система совместного использования, в которой (содержащее данные) собственное содержимое загружается на заданный сервер и загруженное содержимое совместно используется множеством терминалов пользователя (см., например, PTL 1).

Согласно обычной системе совместного использования совместное использование возможно, например, терминалом пользователя, выбирающего заданное содержимое на основе метаданных, таких как название или жанр содержимого, и выгрузкой выбранного содержимого с заданного сервера.

Здесь, метаданные, например, формируются на основе исходной информации, такой как данные электронного гида программ (EPG), соответствующей содержимому, полученному из принятого телевещательного диапазона.

Список литературы

Патентная литература

PTL 1: нерассмотренная опубликованная заявка на патент Японии №2005-236462

Сущность изобретения

Техническая задача

Однако хотя информация в пределах имени файла может добавляться к содержимому и т.д., полученному пользователем, который персонально записывает видеокамерой и т.д., исходная информация, такая как соответствующие данные EPG, не существует, и таким образом, метаданные не могут формироваться.

По этой причине в обычной системе совместного использования содержимое, для которого не существует исходной информации, не может выгружаться с заданного сервера и совместно использоваться на основе метаданных.

Настоящее изобретение, разработанное с учетом данных условий, выполнено с возможностью формирования метаданных даже в отношении содержимого, для которого исходной информации не существует, и совместного использования на основе сформированных метаданных.

Решение задачи

Устройство связи в первом объекте настоящего изобретения представляет собой устройство связи, соединенное через вычислительную сеть с другим устройством связи, выполненным аналогично ему, включающее в себя средство сохранения для сохранения содержимого, средство формирования для формирования метаданных, связанных с содержимым, средство регистрации для регистрации метаданных в базе данных, средство запроса для запроса у другого устройства связи через вычислительную сеть содержимого, сохраненного другим устройством связи на основе метаданных, сформированных другим устройством связи, и средство передачи для передачи через вычислительную сеть содержимого, сохраненного средством сохранения, на другое устройство связи, запрашивая на основе метаданных, сформированных средством формирования.

В случае если исходная информация для формирования метаданных сопоставляется с содержимым, средство формирования может формировать метаданные на основе исходной информации, и в случае, если исходная информация сопоставляется с содержимым, средство формирования может формировать метаданные на основе исходной информации, вводимой операциями ввода пользователя.

Дополнительно может быть предусмотрено средство обнаружения для обнаружения информации о предпочтениях, показывающей предпочтения для содержимого на основе метаданных, и средство регистрации может регистрировать метаданные и информацию о предпочтениях в базе данных.

Метаданные, связанные с содержимым, сохраненным другим устройством связи, могут также быть зарегистрированы в базе данных, и может быть дополнительно предусмотрено средство получения списка для получения списка содержимого, сформированного на основе информации о предпочтениях и метаданных, зарегистрированных в базе данных.

Устройство связи может быть соединено через вычислительную сеть с сервером совместного использования метаданных, который сохраняет базу данных. Средство регистрации может регистрировать метаданные и информацию о предпочтениях в базе данных через вычислительную сеть. Средство получения списка может запрашивать передачу списка содержимого от сервера совместного использования метаданных, который формирует список содержимого на основе информации о предпочтениях и метаданных, зарегистрированных в базе данных, и получать список содержимого, сформированный и переданный сервером совместного использования метаданных в ответ на запрос на передачу списка содержимого.

Средство запроса может запрашивать у другого устройства связи содержимое, выбранное пользователем на основе списка содержимого, полученного средством получения списка.

Устройство связи может быть соединено через вычислительную сеть с множеством других устройств связи, и в случае, если содержимое, выбранное пользователем, сохраняется множеством других устройств связи, средство запроса может запрашивать у заданного другого устройства связи содержимое, выбранное пользователем.

Средство регистрации может также регистрировать в базе данных скорость связи, когда содержимое передают средством передачи.

Соответствующие скорости связи множества других устройств связи могут также быть зарегистрированы в базе данных. Также может быть предусмотрено средство определения для определения, на основе скоростей связи, зарегистрированных в базе данных, другого устройства связи из множества других устройств связи, которое передаст содержимое с самой высокой скоростью связи. Средство запроса может запрашивать у другого устройства связи, определяемого средством определения, содержимое, выбранное пользователем.

Информация о предпочтениях, показывающая предпочтения для содержимого, обнаруженного на основе метаданных, связанных с содержимым, сохраненным другим устройством связи, может также быть зарегистрирована в базе данных. Дополнительно могут быть предусмотрены средство формирования списка для формирования списка содержимого, который представляет собой список содержимого, на основе информации о предпочтениях и метаданных, зарегистрированных в базе данных, и в ответ на запрос от другого устройства связи, и средство передачи списка для передачи списка содержимого, сформированного средством формирования списка, на другое устройство связи.

Дополнительно могут быть предусмотрены средства вычисления для вычисления, в ответ на метаданные, которые регистрируются в базе данных средством регистрации, степени предпочтения, показывающей степень предпочтения для содержимого, соответствующего метаданным на основе информации о предпочтениях, зарегистрированной в базе данных, и средство оповещения для оповещения другого устройства связи через вычислительную сеть о том, что средство сохранения сохраняет содержимое, в случае, если степень предпочтения равна или больше заданного порогового значения.

Средство регистрации может также регистрировать в базе данных информацию о правах доступа, обозначающую, что передача содержимого на другое устройство связи разрешается или запрещается, и средство передачи может передать содержимое на другое устройство связи в случае, если информация о правах доступа, зарегистрированная в базе данных, обозначает, что передача содержимого на другое устройство связи разрешается.

Способ связи в первом объекте настоящего изобретения представляет собой способ связи для устройства связи, соединенного через вычислительную сеть с другим устройством связи, при этом устройство связи включает в себя средство сохранения, средство формирования, средство регистрации, средство запроса и средство передачи. Способ включает в себя этапы, на которых средство формирования формирует метаданные, связанные с содержимым, сохраненным средством сохранения, средство регистрации регистрирует метаданные в базе данных, средство запроса запрашивает у другого устройства связи через вычислительную сеть содержимое, сохраненное другим устройством связи на основе метаданных, сформированных другим устройством связи, и средство передачи передает через вычислительную сеть содержимое, сохраненное средством сохранения, на другое устройство связи, запрашивающее на основе метаданных, сформированных средством формирования.

По первому объекту настоящего изобретения, формируют метаданные, связанные с сохраненным содержимым, и сформированные метаданные регистрируют в базе данных. На основе метаданных, сформированных другой базой данных, у другого устройства связи запрашивают через вычислительную сеть содержимое, сохраненное другим устройством связи. Сохраненное содержимое передают через вычислительную сеть на другое устройство связи, запрашивая на основе сформированных метаданных.

Система связи во втором объекте настоящего изобретения представляет собой систему связи, включающую в себя сервер совместного использования данных, который сохраняет базу данных, и устройство связи, соединенное через вычислительную сеть с сервером совместного использования метаданных. Устройство связи включает в себя средство сохранения для сохранения содержимого, средство формирования для формирования метаданных, связанных с содержимым, средство обнаружения для обнаружения информации о предпочтениях, показывающую предпочтения для содержимого на основе метаданных, средство регистрации для регистрации через вычислительную сеть метаданных и информации о предпочтениях в базе данных, где регистрируются метаданные, сформированные множеством устройств связи, средство запроса для запроса у сервера совместного использования метаданных через вычислительную сеть списка содержимого, который представляет собой список содержимого, и средство получения для получения списка содержимого, переданного от сервера совместного использования метаданных в ответ на запрос от средства регистрации. Сервер совместного использования метаданных включает в себя средство формирования списка для формирования списка содержимого на основе метаданных и информации о предпочтениях, зарегистрированной в базе данных, в ответ на запрос от средства запроса, и средство передачи для передачи списка содержимого на устройство связи через вычислительную сеть.

По второму объекту настоящего изобретения содержимое сохраняют и формируют метаданные, связанные с сохраненным содержимым. На основе метаданных обнаруживают информацию о предпочтениях, показывающую предпочтения для содержимого, и метаданные и информацию о предпочтениях регистрируют через вычислительную сеть в базе данных, где регистрируются метаданные, сформированные множеством устройств связи. Список содержимого, который представляет собой список содержимого, запрашивают через вычислительную сеть от сервера совместного использования метаданных, и устройство связи получает список содержимого, переданный от сервера совместного использования метаданных в ответ на запрос. Также список содержимого формируют на основе метаданных и информации о предпочтениях, зарегистрированной в базе данных и в ответ на запрос от устройства связи, и сформированный список содержимого передают через вычислительную сеть на устройство связи с помощью сервера совместного использования метаданных.

Полезные результаты изобретения

Согласно изобретению метаданные формируются даже в отношении содержимого, для которого исходной информации не существует, и содержимое может совместно использоваться на основе сформированных метаданных.

Краткое описание чертежей

Фиг.1 представляет собой блок-схему, иллюстрирующую типовую конфигурацию настоящего варианта осуществления системы 1 связи.

Фиг.2 представляет собой схему, иллюстрирующую типовое визуальное представление списка содержимого.

Фиг.3 представляет собой схему, иллюстрирующую подробную типовую конфигурацию устройства 42 записи и воспроизведения.

Фиг.4 представляет собой блок-схему, иллюстрирующую подробную типовую конфигурацию сервера 23 совместного использования метаданных.

Фиг.5 представляет собой блок-схему для разъяснения процесса регистрации в базе данных.

Фиг.6 представляет собой блок-схему для разъяснения процесса обновления базы данных.

Фиг.7 представляет собой блок-схему для разъяснения процесса получения содержимого.

Фиг.8 представляет собой блок-схему для разъяснения процесса формирования списка.

Фиг.9 представляет собой блок-схему, иллюстрирующую типовую конфигурацию компьютера.

Подробное описание изобретения

Далее будет разъяснен вариант осуществления для выполнения изобретения (ниже именуемый настоящим вариантом осуществления). Здесь, разъяснение будет продолжаться в следующем порядке.

1. Настоящий вариант осуществления

2. Модификации

1. Настоящий вариант осуществления

Типовая конфигурация системы связи

Фиг.1 иллюстрирует типовую конфигурацию настоящего варианта осуществления системы 1 связи.

Данная система 1 связи состоит из домашних систем 21-n (где n представляет собой натуральное число от 1 до N), установленных в домах пользователей, вычислительной сети 22 и сервера 23 совместного использования метаданных.

Домашние системы 21-n состоят из маршрутизаторов 41-n, устройств 42-n записи и воспроизведения и устройств 43-n отображения.

Здесь, на фиг.1, стрелки, обозначенные жирными сплошными линиями, показывают поток содержимого. Также стрелки, обозначенные жирными пунктирными линиями, показывают поток информации о предпочтениях и метаданные, соответствующие содержимому.

Здесь, метаданные относятся к данным, которые включают в себя название содержимого, идентификацию (ID) содержимого для однозначного идентифицирования содержимого, продолжительность, жанр, свернутое в пиктограмму изображение, представляющее оглавление содержимого, и информацию управления копированием, обозначающую разрешение копирования для содержимого, основанного на авторском праве и т.д. Здесь, метаданные определены языком программирования, таким как расширяемый язык разметки (XML).

Также информация о предпочтениях относится к информации, сформированной на основе тенденций просмотра содержимого пользователем.

Здесь, устройства 42-1 до 42-N записи и воспроизведения попросту именуют устройствами 42 записи и воспроизведения в случаях, когда нет необходимости различать по отдельности устройства 42-1 до 42-N записи и воспроизведения. Это также аналогично и для маршрутизаторов 41-1 до 41-N и устройств 43-1 до 43-N отображения.

Маршрутизатор 41 служит связующим звеном для обмена данными между устройствами 42 записи и воспроизведения и вычислительной сетью 22.

Устройство 42 записи и воспроизведения в соответствии с операциями пользователя, например, записывает личные данные и т.д., которые были персонально записаны пользователем с помощью видеокамеры и т.д. Устройство 42 записи и воспроизведения записывает персональные данные в виде содержимого на смонтированном в корпусе жестком диске и т.д.

Также устройство 42 записи и воспроизведения, в соответствии с операциями пользователя, например, извлекает и записывает содержимое и данные EPG, представляющие название и подробную информацию и т.д. того содержимого из принятого телевещательного диапазона.

Более того, устройство 42 записи и воспроизведения, в соответствии с операциями пользователя, например, скачивает и записывает содержимое и данные электронного гида содержимого (ECG), представляющие название и подробную информацию и т.д. того содержимого, через маршрутизатор 41 с сервера предоставления содержимого (не показан), который предоставляет содержимое и который соединен с вычислительной сетью 22.

Также устройство 42 записи и воспроизведения, в соответствии с операциями пользователя, например, воспроизводит записанное содержимое.

Устройство 42 записи и воспроизведения формирует метаданные содержимого на основе данных EPG и данных ECG, соответствующих записанному содержимому, или входных данных, которые были введены пользователем.

Также устройство 42 записи и воспроизведения формирует информацию о предпочтениях пользователя на основе сформированных метаданных.

Устройство 42 записи и воспроизведения сопоставляет сформированные метаданные и информацию о предпочтениях с ID устройства для однозначного идентифицирования устройства 42 записи и воспроизведения и передает информацию на сервер 23 совместного использования метаданных через маршрутизатор 41 и вычислительную сеть 22.

Здесь, возможно позаимствовать глобальный адрес Интернет протокола (IP), способный однозначно идентифицировать устройство 42 записи и воспроизведения, соединенное с вычислительной сетью 22, уникальный серийный номер изготовителя, прикрепленный на этапе изготовления устройства 42 записи и воспроизведения и т.д. в качестве ID устройства.

Здесь, в настоящем варианте осуществления, глобальный IP адрес считается выполненным в качестве ID устройства.

Также устройство 42 записи и воспроизведения передает на устройство 43 отображения и заставляет его отображать список содержимого, полученный от сервера 23 совместного использования метаданных, через вычислительную сеть 22 и маршрутизатор 41, который отражает предпочтения пользователя устройства 42 записи и воспроизведения.

Более того, устройство 42 записи и воспроизведения скачивает содержимое из других устройств 42 записи и воспроизведения на основе списка содержимого, поступающего от сервера совместного использования метаданных через вычислительную сеть 22 и маршрутизатор 41.

Устройство 43 отображения отображает списки содержимого, содержимое и т.д. из устройства 42 записи и воспроизведения.

Вычислительная сеть 22 представляет собой интранет, Интернет и т.д. и соединяет друг с другом маршрутизаторы 41-1 до 41-N и сервер совместного использования метаданных.

Сервер 23 совместного использования метаданных сопоставляет и хранит (сохраняет) метаданные и информацию о предпочтениях, поступающие от устройства 42 записи и воспроизведения через маршрутизатор 41 и вычислительную сеть 22, с ID устройства для инициирующего устройства 42 записи и воспроизведения.

Также сервер 23 совместного использования метаданных в ответ на получение сигнала запроса списка, который запрашивает передачу списка содержимого, формирует список содержимого, отражающий предпочтения пользователя, использующего устройство 42 записи и воспроизведения, на основе сохранения информации о предпочтениях и метаданных.

Кроме того, сервер 23 совместного использования метаданных передает сформированный список содержимого на устройство 42 записи и воспроизведения через вычислительную сеть 22 и маршрутизатор 41.

В устройстве 42 записи и воспроизведения список содержимого, поступающий от сервера 23 совместного использования метаданных через вычислительную сеть 22 и маршрутизатор 41, передают на и вызывают его отображение устройством 43 отображения.

Разъяснение работы сервера 23 совместного использования метаданных

Далее будет разъяснен способ со ссылкой на фиг.2, которым сервер 23 совместного использования метаданных формирует список содержимого, отражающий предпочтения пользователя устройства 42 записи и воспроизведения на основе сохраненных метаданных и информации о предпочтениях.

Фиг.2 иллюстрирует типовое визуальное представление списка содержимого, сформированного сервером 23 совместного использования метаданных.

В типовом визуальном представлении списка 60 содержимого, изображенного на фиг.2, отображается список содержимого, состоящий из списка визуальных представлений 61а до 61d содержимого. В каждом визуальном представлении содержимого отображаются свернутое в пиктограмму изображение, представляющее оглавление содержимого, название, продолжительность и жанр.

Также в визуальном представлении 61с содержимого отображается метка 81 рекомендации, которая рекомендует просмотр (воспроизведение) для пользователя.

Сервер 23 совместного использования метаданных, в ответ на сигнал запроса списка от устройства 42 записи и воспроизведения, выполняет так называемую совместную фильтрацию на основе сохраненных метаданных и информации о предпочтениях, и представляет рекомендуемое содержимое пользователю устройства 42 записи и воспроизведения.

Другими словами, сервер 23 совместного использования метаданных может, например, сформировать список содержимого, представляющий собой список визуальных представлений 61а до 61d содержимого для содержимого, соответственно сохраненного в устройствах 42-1 до 42-N записи и воспроизведения, на основе метаданных, сопоставленных с соответствующими ID устройств для устройств 42-1 до 42-N записи и воспроизведения.

Кроме того, сервер 23 совместного использования метаданных добавляет метку 81 рекомендации на визуальное представление 61 с содержимого в сформированном списке содержимого на основе информации о предпочтениях, связанной с ID устройства для устройства 42 записи и воспроизведения, и передает список содержимого на устройство 42 записи и воспроизведения через вычислительную сеть 22 и маршрутизатор 41.

Устройство 42 записи и воспроизведения передает список содержимого от маршрутизатора 41 на устройство 43 отображения и вызывает его отображение.

Пользователь выполняет операцию выбора с помощью курсора 82 при обращении к экрану дисплея устройства 43 отображения (экран, на котором отображается типовое визуальное представление 60). Таким образом, пользователь выбирает визуальное представление 61с содержимого и т.д. из визуальных представлений 61а до 61d содержимого, отображаемых на экране дисплея устройства 43 отображения, например.

Устройство 42 записи и воспроизведения скачивает (получает) содержимое, соответствующее визуальному представлению 61с содержимого, выбранному операцией выбора пользователя из другого устройства 42 записи и воспроизведения, сохраняющего это содержимое.

Типовая конфигурация устройства записи и воспроизведения

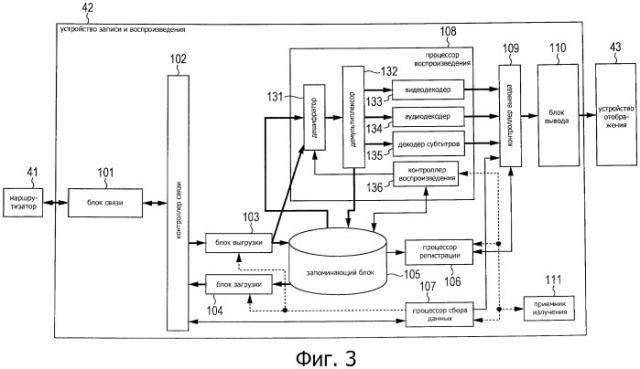

Далее фиг.3 иллюстрирует подробную типовую конфигурацию устройства 42 записи и воспроизведения.

Устройство 42 записи и воспроизведения состоит из блока 101 связи, контроллера 102 связи, блока 103 выгрузки, блока 104 загрузки, запоминающего блока 105, процессора 106 регистрации, процессора 107 сбора данных, процессора 108 воспроизведения, контроллера 109 вывода, блока 110 вывода и приемника 111 излучения.

Здесь, на фиг.3, стрелки, обозначенные жирными сплошными линиями, изображают поток содержимого. Также стрелки, обозначенные тонкими пунктирными линиями, изображают поток сигналов операций для управления процессором 106 регистрации, процессором 107 сбора данных или контроллером 136 воспроизведения в соответствии с операциями пользователя.

Более того, стрелки, обозначенные тонкими сплошными линиями, изображают поток содержимого и данные, которые отличаются от сигналов операций.

Блок 101 связи служит связующим звеном для обмена данными между маршрутизатором 41 и контроллером 102 связи.

Контроллер 102 связи, который управляет блоком 101 связи, устанавливает связь с помощью протокола, такого как протокол безопасной передачи гипертекстовых файлов (HTTPS) или HTTP.

Другими словами, контроллер 102 связи может, например, получать содержимое и т.д., переданное от маршрутизатора 41 через блок 101 связи, и передавать его на блок 103 выгрузки.

Также контроллер 102 связи получает список содержимого, сформированный сервером 23 совместного использования метаданных и полученный от маршрутизатора 41 через блок 101 связи, и передает его на процессор 107 сбора данных.

Более того, контроллер 102 связи передает содержимое, предназначенное для сервера 23 совместного использования метаданных, метаданные этого содержимого или информацию о предпочтениях пользователя и т.д., полученные от блока 104 загрузки, на маршрутизатор 41 через блок 101 связи. В этот момент маршрутизатор 41 передает содержимое, метаданные этого содержимого или информацию о предпочтениях пользователя и т.д. от блока 101 связи на сервер 23 совместного использования метаданных через вычислительную сеть 22.

Также контроллер 102 связи передает содержимое, предназначенное для другого устройства 42 записи и воспроизведения, полученное от блока 104 загрузки, на маршрутизатор 41 через блок 101 связи. В этот момент маршрутизатор 41 передает содержимое от блока 101 связи на другое устройство 42 записи и воспроизведения через вычислительную сеть 22.

Более того, контроллер 102 связи передает запрос выгрузки, полученный от процессора 107 сбора данных, для содержимого, сохраненного другим устройством 42 записи, и воспроизведения, на маршрутизатор 41 через блок 101 связи. В этот момент маршрутизатор 41 передает запрос выгрузки от блока 101 связи на другое устройство 42 записи и воспроизведения через вычислительную сеть 22.

Блок 103 выгрузки, выполняя управление от процессора 107 сбора данных, передает содержимое и т.д. от контроллера 102 связи на запоминающий блок 105 и вызывает его хранение. Также, блок 103 выгрузки передает содержимое от контроллера 102 связи на процессор 108 воспроизведения.

Блок 104 загрузки считывает содержимое, метаданные или информацию о предпочтениях из записывающего блока 105 и передает на контроллер 102 связи.

Запоминающий блок 105 состоит из жесткого диска и т.д., например, и сохраняет содержимое от блока 104 загрузки, данные ECG, соответствующие этому содержимому, содержимое, извлеченное из телевещательного диапазона, принятого антенной, которая не показана, данные EPG, соответствующие этому содержимому, и информацию о предпочтениях и метаданные от процессора 106 регистрации и т.д.

Также запоминающий блок 105 сохраняет заранее ключ дешифрования для дешифрования содержимого.

Более того, запоминающий блок 105 сохраняет историю воспроизведения и т.д., обозначающую количество времени и число раз, которое проигрывалось сохраненное содержимое, и т.д.

Процессор 106 регистрации формирует метаданные содержимого на основе данных EPG и ECG, соответствующих содержимому, сохраненному в запоминающем блоке 105, или данных ввода, вводимых операциями ввода пользователя, передает их в запоминающий блок 105 и вызывает их хранение.

Также процессор 106 регистрации вычисляет информацию о предпочтениях пользователя на основе метаданных, хранящихся в запоминающем блоке 105 и истории воспроизведения и т.д. содержимого, соответствующего метаданным, передает ее в запоминающий блок 105 и вызывает ее хранение.

Кроме того, процессор 106 регистрации выполняет процесс регистрации в базе данных, который регистрирует метаданные и информацию о предпочтениях пользователя на сервере 23 совместного использования метаданных для содержимого, хранимого в запоминающем блоке 105.

Здесь, детали процесса регистрации содержимого будут описаны позднее со ссылкой на блок-схему на фиг.5.

Также процессор 106 регистрации формирует список содержимого для содержимого, сохраняемого в запоминающем блоке 105, на основе метаданных, сохраняемых в запоминающем блоке 105, и передает его на контроллер 109 вывода.

Более того, в случае, когда список содержимого, формируемый процессором 106 регистрации, отображается устройством 43 отображения, процессор 106 регистрации редактирует сформированный список содержимого на основе сигналов операций, поступающих в процессор 106 регистрации от приемника 111 излучения в соответствии с операциями редактирования пользователем, и передает его на контроллер 109 вывода.

Процессор 107 сбора данных формирует сигнал запроса списка, предназначенный для сервера 23 совместного использования метаданных, на основе сигналов операций, поступающих от приемника 111 излучения в соответствии с операциями пользователя, и передает его на маршрутизатор 41 через контроллер 102 связи и блок 101 связи. В этот момент маршрутизатор 41 передает сигнал запроса списка от блока 101 связи на сервер 23 совместного использования метаданных через вычислительную сеть 22.

Процессор 107 сбора данных, в ответ на передачу сигнала запроса списка, получает список содержимого (фиг.2), полученный от сервера 23 совместного использования метаданных через вычислительную сеть 22, маршрутизатор 41, блок 101 связи и контроллер 102 связи, и передает его на контроллер 109 вывода.

Также процессор 107 сбора данных, в ответ на сигнал операций, обозначающий, что было выбрано одно из визуальных отображений содержимого, отображаемое в полученном списке содержимого, который передают от приемника 111 излучения на процессор 107 сбора данных, выполняет процесс получения содержимого, который управляет блоком 103 выгрузки и т.д. и вызывает выгрузку содержимого, соответствующего выбранному визуальному отображению содержимого, из другого устройства 42 записи и воспроизведения.

Здесь, детали процесса получения содержимого будут описаны позднее со ссылкой на блок-схему на фиг.7.

Более того, процессор 107 сбора данных передает запрос выгрузки для другого устройства 42 записи и воспроизведения на контроллер 102 связи.

Также процессор 107 сбора данных, в ответ на запрос выгрузки от другого устройства 42 записи и воспроизведения, поступающий от контроллера 102 связи, управляет блоком 104 загрузки, и вызывает считывание и передачу того содержимого, в соответствии с запросом выгрузки из запоминающего блока 105, которое предназначено для другого устройства 42 записи и воспроизведения.

Процессор 108 воспроизведения воспроизводит содержимое от блока 103 выгрузки и содержимое, хранимое в запоминающем блоке 105.

Процессор 108 воспроизведения состоит из дешифратора 131, демультиплексора 132, видеодекодера 133, аудиодекодера 134, декодера 135 субтитров и контроллера 136 воспроизведения.

Дешифратор 131 получает содержимое от блока 103 выгрузки или запоминающего блока 105.

Дешифратор 131 дешифрует содержимое от блока 103 выгрузки и содержимое, считанное из запоминающего блока 105 на основе ключа дешифрования от контроллера 136 воспроизведения, и передает дешифрованное содержимое на демультиплексор 132.

Демультиплексор 132 извлекает видеосигнал, аудиосигнал и сигнал субтитров из содержимого от дешифратора 131. Затем демультиплексор 132 передает извлеченный видеосигнал на видеодекодер 133, аудиосигнал на аудиодекодер 134 и, соответственно, сигнал субтитров на декодер 135 субтитров.

Видеодекодер 133 декодирует видеосигнал от демультиплексора 132 и передает его на контроллер 109 вывода.

Аудиодекодер 134 декодирует аудиосигнал из демультиплексора 132 и передает его на контроллер 109 вывода.

Декодер 135 субтитров декодирует сигнал субтитров от демультиплексора 132 и передает его на контроллер 109 вывода.

Контроллер 136 воспроизведения, в ответ на сигнал операции, дающий команду на воспроизведение содержимого, передаваемый от приемника 111 излучения, считывает ключ дешифрования из запоминающего блока 105 и передает его на дешифратор 131.

Затем контроллер 136 воспроизведения управляет дешифратором 131, демультиплексором 132, видеодекодером 133, аудиодекодером 134 и декодером 135 субтитров воспроизводить содержимое, поступающее от блока 103 выгрузки или запоминающего устройства 105.

Также, контроллер 136 воспроизведения формирует историю воспроизведения воспроизведенного содержимого и передает ее на запоминающий блок 105 и вызывает ее хранение.

Контроллер 109 вывода вызывает вывод видеосигнала от видеодекодера 133 и сигнала субтитров от декодера 135 субтитров на устройство 43 отображения через блок 110 вывода. Также, контроллер 109 вывода вызывает вывод аудиосигнала от аудиодекодера 134 на динамики, которые не показаны, через блок 110 вывода.

Более того, контроллер 109 вывода вызывает вывод списка содержимого от процессора 106 регистрации или процессора 107 получения содержимого на устройство 43 отображения через блок 110 вывода.

Блок 110 вывода передает на выход видеосигнал и сигнал субтитров от контроллера 109 вывода или список содержимого из контроллера 109 вывода на устройство 43 отображения.

Также, блок 110 вывода подает на выход аудиосигнал от контроллера 109 вывода на динамики, которые не показаны.

Приемник 111 излучения принимает сигнал операции от пульта дистанционного управления, который не показан, и передает его на процессор 106 регистрации, процессор 107 сбора данных или контроллер 136 воспроизведения.

Типовая конфигурация сервера совместного использования метаданных

Далее фиг.4 иллюстрирует подробную типовую конфигурацию сервера 23 совместного использования метаданных.

Сервер 23 совместного использования метаданных состоит из блока 151 связи, блока 152 обновления БД, блока 153 формирования списка и базы 154 данных.

Блок 151 связи передает на блок 152 обновления БД информацию о предпочтениях и метаданные, связанные с ID устройства для устройства 42 записи и воспроизведения, которые поступают от устройства 42 записи и воспроизведения через маршрутизатор 41 и вычислительную сеть 22.

Также блок 151 связи передает информацию оповещения, поступающую от блока 152 обновления БД, который сообщает, что заданное содержимое доступно для совместного использования, на устройство 42 записи и воспроизведения через вычислительную сеть 22 и маршрутизатор 41.

Более того, блок 151 связи передает на блок 153 формирования списка сигнал запроса списка, поступающий от устройства 42 записи и воспроизведения через маршрутизатор 41 и вычислительную сеть 22.

Также блок 151 связи передает на устройство 42 записи и воспроизведения список содержимого от блока 153 формирования списка через вычислительную сеть 22 и маршрутизатор 41.

Блок 152 обновления БД осуществляет процесс обновления базы данных, который обновляет таблицу совместного использования метаданных и таблицу предпочтений, сохраненную в базе 154 данных, на основе метаданных информации о предпочтениях от блока 151 связи, и также сообщает информацию оповещения на заданное устройство 42 записи и воспроизведения на основе таблицы предпочтений, сохраненной в базе 154 данных.

Здесь, детали процесса обновления базы данных, выполняемого блоком 152 обновления БД, будут описаны ниже со ссылкой на блок-схему на фиг.6.

Здесь, таблица совместного использования метаданных относится к таблице, в которой хранятся метаданные, связанные с ID устройств. Также, таблица предпочтений относится к таблице, в которой хранится информация о предпочтениях, связанная с ID устройств.

Блок 153 формирования списка, в ответ на сигнал запроса списка, поступающий от блока 151 связи, выполняет процесс формирования списка, который формирует список содержимого на основе таблицы совместного использования метаданных и таблицы предпочтений, сохраненной в базе 154 данных, и передает его на устройство 42 записи и воспроизведения, которое инициировало сигнал запроса списка.

Здесь, детали процесса формирования списка, выполняемого блоком 153 формирования списка, будут описаны позднее со ссылкой на блок-схему на фиг.8.

База 154 данных сохраняет таблицу совместного использования метаданных и таблицу предпочтений.

Разъяснение работы по процессу регистрации в базе данных

Далее будет разъяснен процесс регистрации в базе данных, выполняемый устройством 42 записи и воспроизведения.

Фиг.5 представляет собой блок-схему для разъяснения процесса регистрации в базе данных.

Данный процесс регистрации в базе данных инициируется, когда содержимое хранится, например, в запоминающем блоке 105 устройства 42 записи и воспроизведения.

На этапе S1, процессор 106 регистрации принимает содержимое, хранящееся в запоминающем блоке 105, в виде целевого содержимого. Затем процессор 106 регистрации считывает информацию управления копированием, которая включает в себя метаданные целевого содержимого, из запоминающего блока 105.

Процессор 106 регистрации определяет, доступно ли целевое содержимое копированию на основе считанной информации управления копированием.

На этапе S1, если процессор 106 регистрации определяет на основе считанной информации управления копированием, что целевое содержание доступно для копирования, тогда содержимое интерпретируют как доступное для совместного использования, и процесс переходит на этап S2.

На этапе S2, процессор 106 регистрации определяет, существуют ли данные, соответствующие целевому содержимому (данные
