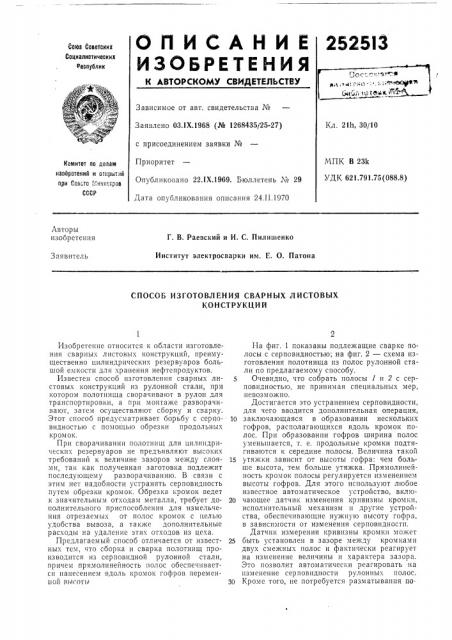

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Осла Ссеетскик

Сациапистическик

Республик

Зависимое от авт, свидетельства №

Заявлено 03.|Х.1968 (№ 1268435/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.|Х.1969. Бюллетень ¹ 29

Дата опубликования описания 24.II.1970

Кл. 21h, 30/10

МПК В 23k

УДК 621.791.75 (088.8) Комитет AO делам изсбйстеиий и сткйытий

IIpH Спс Tc ",и IIIcipos

СССР

Авторы изобретения

Г. В, Раевский и И. С. Пилишенко

Институт электросварки им. Г. О. Патона

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ СВАРНЫХ ЛИСТОВЫХ

КОНСТРУКЦИ Й

Изобретение относится к области изготовления сварных листовых конструкций, преимущественно цилиндрических резервуаров большой емкости для хранения нефтепродуктов.

Известен способ изготовления сварных листовых конструкций из рулонной стали, при котором полотнища сворачивают в рулон для транспортировки, а при монтаже разворачивают, затем осуществляют сборку и сварку.

Этот способ предусматривает борьбу с серповидностью с помощью обрезки продольных кромок.

При сворачивании полотнищ для цилиндричсскпх резервуаров не предъявляют высоких требований к величине зазоров между слоями, так как полученная заготовка подлежит последующему разворачиванию. В связи с этим нет надобности устранять серповидность путем обрезки кромок, Обрезка кромок ведет к значительным отходам металла, требует дополнительного приспособления для измельчения отрезаемых от полос кромок с целью удобства вывоза, а также дополнительные расходы на удаление этих отходов из цеха.

Предлагаемый способ отличается от известных тем, что сборка и сварка полотнищ производится из серповидной рулонной стали, причем прямолинейность полос обеспечивается нанесением вдоль кромок гофров переменной Высоты

На фиг. 1 показаны подлежащие сварке полосы с серповидностью; на фиг. 2 — схема изготовления полотнища из полос рулонной стали по предлагаемому способу.

5 Очевидно, что собрать полосы 1 и 2 с серповидностью, не принимая специальных мер, .невозможно.

Достигается это устранением серповидности, для чего вводится дополнительная операция, 1о заключающаяся в образовании нескольких гофров, располагающихся вдоль кромок полос. При образовании гофров ширина полос уменьшается, т. е. продольные кромки подтягиваются к середине полосы. Величина такой

15 утяжки зависит от высоты гофра: чем больше высота, тем больше утяжка. Прямолинейность кромок полосы регулируется изменением высоты гофров. Для этого используют любое известное автоматическое устройство, вклю20 чающее датчик изменения кривизны кромки, исполнительный механизм и другие устройства, обеспечивающие нужную высоту гофра, в зависимости от изменения серповидностп.

Датчик измерения кривизны кромки может

25 быть установлен в зазоре между кромками двух смежных полос и фактически реагирует на изменение величины и характера зазора.

Это позволит автоматически реагировать на изменение серповидности руtloHHblx полос.

3р Кроме того, не потребуется разматывания по252513

9 uz.! Pu Z.2

Составитель Л, Лапина

Редактор М. Афанасьева Техред Л. Я. Левина Корректор А. П. Васильева

Заказ 201/13 Тираж 480 Подписное

ЦНИИПИ Комитета JIO делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лос на большую длину с целью визуального определения закономерности серповидности.

Полотнища из полос рулонной стали 1 и 2 изготовляются путем образования гофров 8 вдоль кромок полос, в результате чего обеспечивается прямолинейность их и сварка стыка

4, причем гофры 8 имеют переменную высоту

h, зависящую от величины серповидности полос.

Предлагаемый способ исключает отходы металла, повышает жесткость и устойчивость конструкций в связи с нанесением на стенки гофров, в результате чего повышается .надежность. Гофры не затрудняют процессы сворачивания и разворачивания в связи с достаточным диаметром сворачивания.

Данный способ может быть использован при изготовленйи большинства крупногабаритных цилиндрических конструкций, а также судостроительных конструкций и др.

Предмет изобретения

Способ изготовления сварных листовых конструкций, преимущественно цилиндрических резервуаров, при котором сваренное из рулон10 ной стали полечнище сворачивают в рулон для транспортировки, а при монтаже разворачивают, затем осуществляют сборку и сварку, отличающийся тем, что, с целью устранения серповидности свариваемых кромок, перед

15 сборкой резервуара вдоль полотнища продольных кромок образуют один или несколько гофров переменной высоты.
