Патент ссср 252527

Патент ссср 252527

Иллюстрации

Показать все

Реферат

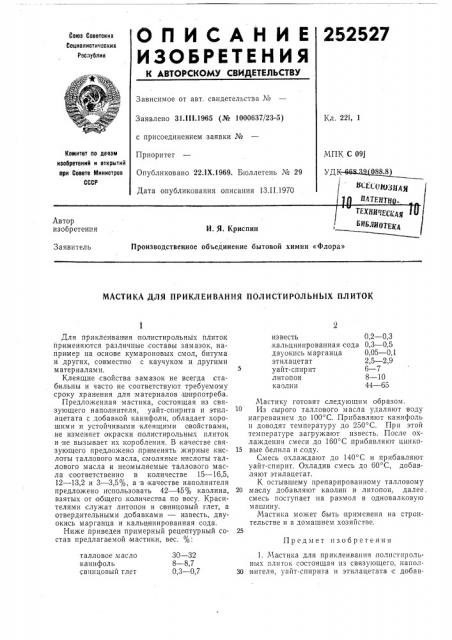

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Рес1тблик

Зависимое от авт, свидетельства ¹

Заявлено 31.! I I.1965 (№ 1000637 23-5) Кл. 221, 1 с присоединением заявки №

П,риоритет

Комитет по девам изобретений и открытий при Совете Министров

СССР

МПК С 09j

УД

088.8

Опубликовано 22.IX.1969. Бюллетень № 29

Дата опубликования описания 13.11.1970

1 1:ЕСC t03I(43

ПАТЕНТН

TEXHgqggI«>

БИБДИОТЕ!!

Авто|р изобретен.ия

И. Я. Криспин

Производственное объединение бытовой химии «Флора»

Заявитель

МАСТИКА ДЛЯ ПРИКЛ1=ИВАЙИЯ ЙОЛИСТИРОЛЬНЫХ ПЛИТОК

0,2 — 0,3

0,3 — 0,5

0,05 — 0,1

2,5 — 2,9

6 — 7

8 — 10

44 — 65 известь ,кальцинированная сода двуокись марганца этилацетат уайт-спирит литопон каолин

Предмет изобретения

30 — 32

8 — 8,7

0,3 — 0,7 талловое малосло канифоль свинцовый глет

Для приклеивания полистирольных плиток применяются различные, составы замазок, например на основе кумароновых смол, битума и других, совместно с каучуком и другими материалами.

Клеящие свойства замазок не всегда стабильны и часто не соответствуют требуемому сроку хранения для материалов ширпотреба.

Предложенная мастика, состоящая из связующего наполнителя, уайт-спирита и этилацетата с добавкой канифоли, обладает хорошими и устойчивыми клеящими авойствами, не изменяет окраски полистирольных плиток и не вызывает их коробления. В качестве связующего предложено применять жирные кислоты таллового масла, смоляные кислоты таллового масла и неомыляемые таллового масла соответственно в количестве 15 — 16,5, 12 — 13,2 и 3 — 3,5%, а в качестве наполнителя предложено использовать 42 — 45% каолина, взятых от общего количества по весу. Красителями .служат литопон и свинцовый глет, а отвердительными добавками — известь, двуокись марганца и кальцинированная сода.

Ниже приведен примерный рецептурный состав предлагаемой мастики, вес.

Мастику готовят следующим образом.

Из сырого таллового масла удаляют воду нагреванием до 100 С. Прибавляют канифоль и доводят температуру до 250 С. При этой температуре загружают известь. После охлаждения смеси до 160 С прибавляют цинко15 вые белила и соду.

Смесь охлаждают до 140 С и прибавляют уайт-спирит. Охладив смесь до 60 С, добавляют этилацетат.

К остывшему препарированному талловому

20 маслу добавляют каолин и литопон, далее. смесь поступает на размол в одновалковую машину.

Мастика может быть применена на строительстве и в домашнем хозяйстве.

1. Ма|стика для приклеивания лолистирольных плигок состоящая из связующего, напол30 нителя, уайт-спирита и этилацетата с добав252527

Составитель Г. Сошииа редактор Т. В. Моргунова Текред Л. В. Куклина Корректор Л. В. Юшина

Заказ 211 9 Тира к 480 Подписное

ЦНИИПИ Комике а по делам изобретений и открытий прп Совете Министров СССР

Москва Ж-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кой канифоли, отличающаяся тем, что, с целью повышения клеящих свойств и увели. чения долговечности, в качестве связующего применены жирные кислоты таллового масла, смоляные кислоты таллового масла и неомыляемые таллового масла в количестве 15—

16,5, 12 — 13,2 и 3 — 3,5% соответственно, а в качестве наполнителя — каолин в количестве

42 — 45%, взятых от общего количества по весу.

2. Мастика по п. 1, отличающаяся тем, что в качестве красителей применены литопон и свинцовый глет, а в качестве отвердительных добавок — известь, двуокись марганца и кальцинированная сода.
