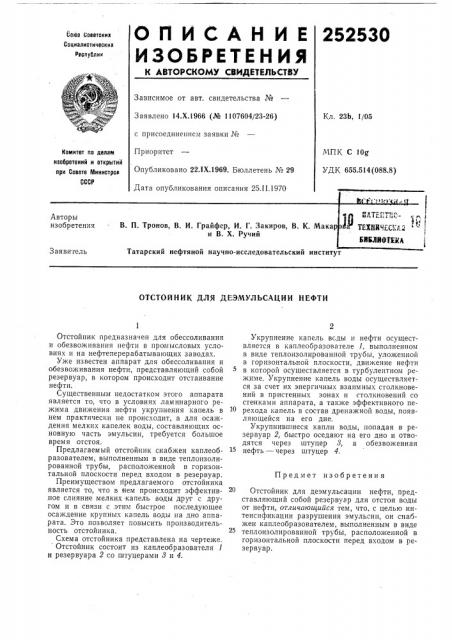

О П И С А Н И Е 252530

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

РВСПубЛИк

Зависимое от авт. свидетельства №

Заявлено 14.Х.1966 (¹ 1107604/23-26) с присоединением заявки №

Приоритет

Опубликовано 22ЛХ.1969. Бюллетень № 29

Дата опубликования описания 25.11.1970

Кл. 23Ь, 1/05

i !ÏÊ С 10@

УДК 655.514 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

3 аявитель

Татарский нефтяной научно-исследовательский институт

ОТСТОЙНИК ДЛЯ ДЕЭМУЛЬСАЦИИ НЕФТИ

Предмет изобретения

Отстойник предназначен для обессоливания и обезвоживания нефти в промысловых условиях и на нефтеперерабатывающих заводах.

Уже известен аппарат для обессоливания и обезвоживания нефти, представляющий собой резервуар, в котором происходит отстаивание нефти.

Существенным недостатком этого аппарата является то, что в условиях ламинарного режима движения нефти укрупнения капель в нем практически не происходит, а для осаждения мелких капелек воды, составляющих основную часть эмульсии, требуется большое врем я отстоя.

Предлагаемый отстойник снабжен каплеобразователем, выполненным в виде теплоизолированной трубы, расположенной в горизонтальной плоскости перед входом в резервуар.

Преимуществом предлагаемого отстойника является то, что в нем происходит эффективное слияние мелких капель воды друт с другом и в связи с этим быстрое последующее осаждение крупных капель воды на дно аппарата. Это позволяет повысить производительность отстойника.

Схема отстойника представлена на чертеже. Отстойник состоит из каплеобразователя 1 и резервуара 2 со штуцерами 8 и 4.

Укрупнение капель всды и нефти осуществляется в каплеобразователе 1, выполненном в виде теплоизолированной трубы, уложенной в горизонтальной плоскости, движение нефти в которой осуществляется в турбулентном режиме. Укрупнение капель воды осуществляется за счет их энергичных взаимных столкновений в пристенных зонах и столкновений со стенками аппарата, а также эффективного перехода капель в состав дренажной воды, появляющейся на его дне.

Укрупнившиеся капли воды, попадая в резервуар 2, быстро оседают на его дно и отводятся через штуцер 8, а обезвоженная нефть — через штуцер 4.

Отстойник для деэмульсации нефти, представляющий собой резервуар для отстоя воды от нефти, отличающийся тем, что, с целью интенсификации разрушения эмульсии, он снабжен каплеобразователем, выполненным в виде теплоизолированной трубы, расположенной в горизонтальной плоскости перед входом в резервуар.

252530

Редактор Е. Хсрппа

Заказ 205/11 Тираж 480 Подписное

LIHNHIlII I(o .птеаа по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. И. Кудряшов

Техред А. А. Камышникова

Корректоры: В. Петрова и Е. Ласточкина
