Устройство для защиты глаз и лица электросварщика

Устройство для защиты глаз и лица электросварщика

Иллюстрации

Показать все

Реферат

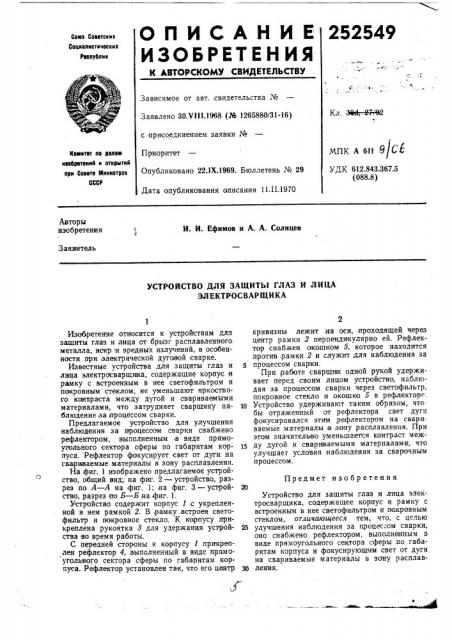

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252549

Сама Ссввтскит

Свцналнстичвскил

Раслтблни

1 т

Зависимое от авт. свидетельства ¹

Кл. ЗЕЖ-&7 62

Заявлено ЗО.VIII.1968 (М. 1265880/31-!6) с присоединением заявки №

Приоритет

Опубликовано 22.1Х.1969. Бюллетень № 29

Дата опубликования описания 11.П.1970

МПК А SIf 9 GE

УДК 612.843.367.5 (088.8) Квмитвт вв валам ивааратаннй и сткрытий ври Салата Мннивтрсв

СССР

Авторы изобретения

И. И. Ефимов и А. А. Солнцев

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ГЛАЗ И ЛИЦА

ЭЛ ЕКТ РОС ВАР 1ЦИ КА кривизны лежит на оси, проходящей через центр рамки 2 перпендикулярно ей. Рефлектор снабжен окошком 5, которое находится против,раики 2 и служит для наблюдения за процессом сварки.

При,работе сварщнк одной рукой удерживает перед своим лицом устройство, наблюдая за процессом сварки через светофильтр, покровное стекло и окошко 5 в рефлекторе.

Устройство удерживают таким образом, что. бы отраженный от рефлектора свет дуги фокусировался этим, рефлектором на свариваемые материалы в зону .расплавления. При этом значительно уменьшается контраст между дугой и сварнваемьтми материалами, что улучшаег условия наблюдения за сварочным процессом.

Устройство для защиты глаз и лица электросварщика, содержащее корпус и рамку с встроенным в нее светофильтром и покровным стеклом, отличающееся тем, что, с целью улучшения наблюдения за процессом сварки, оно снабжено рефлектором, выполненным в виде прямоугольного сектора сферы по габаритам корпуса и фокусирующим свет от дуги на свариваемые материалы в зону расплавления.

Изобретение относится к устройствам длч защиты глаз и лица от брызг расплавленного металла, искр и вредных излучений, в особенности при электрической дутовой сварке.

Известные устройства для защиты глаз и 5 лица электросварщнка, содержащие корпус и рамку с встроенным в нее светофильтром и покровным стеклом, не уменьшают яркостного контраста между дугой и свариваемыми материалами, что затрудняет сварщику на- 10 блюдение за процессом сварки.

Предлагаемое устройство для улучшения наблюдения за процессом сварки снабжено рефлектором, выполненным ie виде прямоугольного сектора сферы по габаритам кор- 15 пуса. Рефлектор фокусирует свет от дуги на свариваемые материалы в зону расплавления.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фнг. 2 — устройство, разрез по А — А на фиг. 1;,на фиг. 3 — устрой- 20 ство, разрез Оо Б — Б на фиг. 1.

Устройство содержит корпус 1 с укрепленной в нем рамкой 2. В;рамку,встроен светофильтр и покровное стекло. К корпусу прикреплена рукоятка 8 для удержания устрой- 25 ства во время работы.

С передней стороны к корпусу 1 прикреплен рефлектор 4, выполненный в виде прямоугольного сектора сферы по габа:ритам кор. пуса. Рефлектор установлен так, что его центр З0

Предмет изобретения

Составитель Е. Лаицбург

Редактор Jl. Новожилова Текред T. П. Курилко

Корректоры: А. Николаева и Л. Корогод

Заказ 170/14 Тираж 480 Подписное

ЦНИФИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )К-З5, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2
