Оптическое стекло
Иллюстрации
Реферат

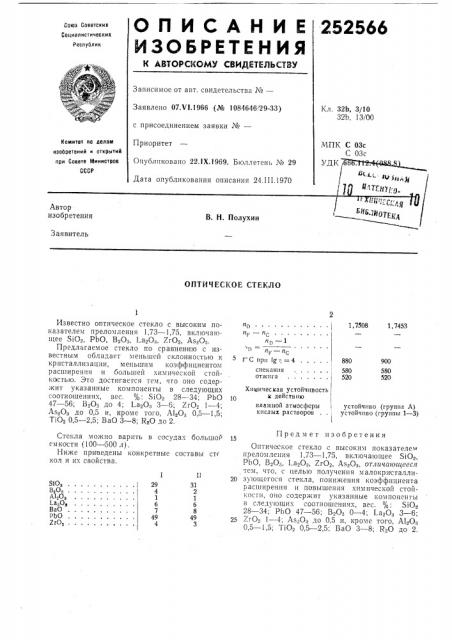

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
252566
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.V1.1966 (№ 1084646г29-33) с присоединением заявки №вЂ”
Приоритет
Опубликовано 22.1Х,1969. Бюллетень № 29
Дата опубликования описания 24.III.1970
Кл. 32b, 3/10
32b, 13/00
МПК С 03с
С 03с
УДК 6
Комитет по делам изобретений и открытий при Совете Министров
СССР
Й(. « -: >V>, 1 " 71:Н7 . (1.
Автор изобретения
В. Н. Полухин
Заявитель
ОПТИЧЕСКОЕ СТЕКЛО
1,7508 1,7453 пр пг. пс !? и1: — nc
t С при fg r, =4
520
520 спекания от>инга устойчиво (группа A) устойчиво (группы 1 — 3) SjO3
ВзОз 40э
La.,0, ВаО
РЬО
Zr0
29
1
7
49
Известно оптическое стекло с высоким показателем преломления 1,73 — 1,75, включающее SION, РЪО, ВзОз, аяОз, ZrOq, As.Oa.
Предлагаемое стекло по сравнению с известным обладает меньшей склонностьто к кристаллизации, меньшим коэффициентом расширения и большей химической стойкостью. Это достигается тем, что оно соде ржит указанные компоненты в следующих соотношениях, вес. %: %0з 28 — 34; РЬО
47 — 56; ВзОз до 4; 1азОз 3 †; ZrOq 1 — 4;
As>Oa до 0 5 и, кроме того, А! О, 0 5 — 1 5;
TiO, 05 — 25; ВаО 3 — 8; КеО до 2.
Стекла можно варить в сосудах большой емкости (100 — 500 л).
Ниже приведены конкретные составы стг кол и их свойства.
31
8
Химическая устойчивость
10 к действию влажной атмосферы кислых растворов
Предмет изобретения
Оптическое стекло с высоким показателе преломления 1,73 — 1,75, включающее SIO, РЬО, В Оз, I а.Оз, ZrOq, As-.Оз, отличающееся тем, что, с целью получения малокристалли20 зующегося стекла, понижения коэффициента расширения и повышения хнм пческой стойкосгп, оно содержит указанные компоненты в следующих соотношениях, вес. %: SIOa
28 — 34; РЬО 47 — 56; В Оз 0 — 4; LagOa 3 — 6;
25 7гО 1 — 4; As Оз до 0,5 и, кроме того, Al«Oa
0,5 — 1,5; Т>Оз 0,5 — 2,5; ВаО 3 — 8; К О до 2.
