Способ получения золотого рубина

Способ получения золотого рубина

Иллюстрации

Показать все

Реферат

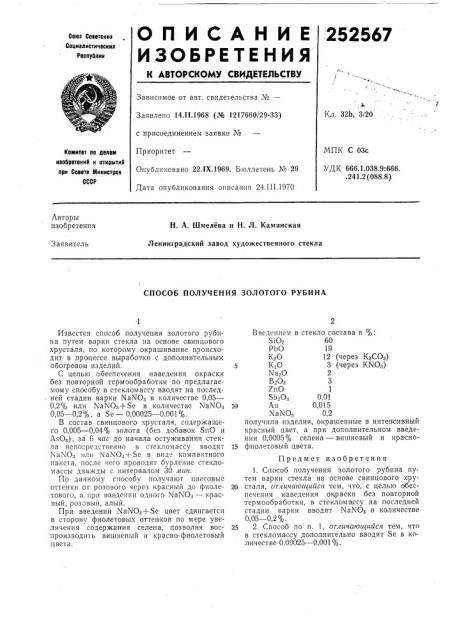

О П И С А Н И Е 252567

ИЗОБРЕТЕ НИ Я

Goes Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 32Ь, 3/20

Заявлено 14.ll.1968 (№ 1217660/29-33) с присоединением заявки №

Приоритет

Опубликовано 22.IX.1969. Бюллетень № 29

Дата опубликования описания 24.III.1970

МПК С 03с

УДК. 666.1.038.9:666. .241.2 (088.8) Комитет ло делам иаобретеиий и открытий ори Сосете Мииистрос

СССР

Авторы изобретения

Н. А. Шмелева и Н. Л. Каминская

Ленинградский завод художественного стекла

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЗОЛОТОГО РУБИНА

Известен способ получения золотого рубина путем варки стекла на основе свинцового хрусталя, по которому окрашивание происходит в процессе вы работки с дополнительным обогревом изделий.

С целью обеспечения наведения окраски без повторной термообработки по предлагаемому способу в стекломассу вводят на последней стадии варки NANO> в количестве 0,05—

0,2% или NaNOs+Se в количестве NaNOs

0 05 — 02%, а Sе — 0,00025 — 0,001%.

B состав свинцового хрусталя, содержащего 0,005 — 0,04% золота (без доба|вок SnO u

АзО,,), за б час до начала остуживания стекла непосредственно в стекломассу вводят

1 aNOs или !UaiUO>+Se в виде компактного пакета, после чего проводят бурление стекломассы дважды с интервалом 30 мин.

По данному способу получают цветовые оттенки or розового через красный до фиолетового, а при введении одного NaiNO, — красный, розовый, алый.

При введении NaNOs+Se цвет сдвигается в сторону фиолетовых оттенков по мере увеличения содержания селена, позволяя воспроизводит ь вишневый и красно-фиолетовый цвета.

Введением в стекло состава в %:

SiOz 60

РЬО 19

КО 12 (через К2СО )

5 КтО 3 (через КИОа)

Na O 2

В20а 3

УпО 1

Sb2О,, 0,01

1О Ап 0,015

NaNOs 0,2 получили изделия, окрашенные в интенсивный красный цвет, а при дополнительном введении 0,0005% селена — вишневый и красно15 фиолетовый цвета.

Предмет изобретения

1. Способ получения золотого рубина путем варки стекла на основе свинцового хру2о сталя, отличающийся тем, что, с целью обеспечения наведения окраски без повторной термообработки, в стекломассу на последней стадии варки вводят NANO> в количестве

0 05 — 0 2%.

25 2. Способ по п. 1, отличающийся тем, что в стеклома|ссу дополнительно вводят Se в кол ичвстве 0.00025 — 0,001%.
