Реферат

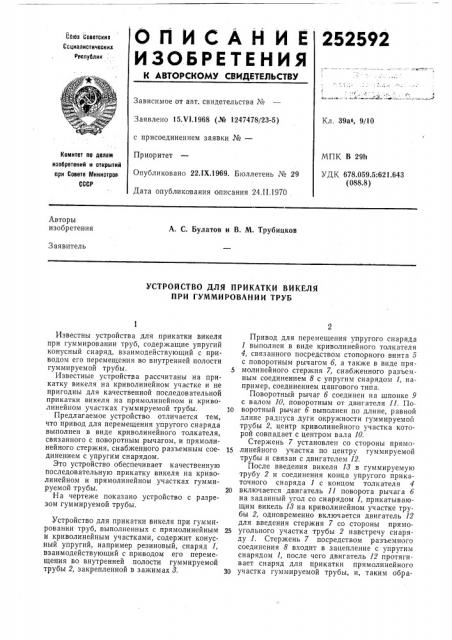

0 П И С А Н И Е 252592

ИЗОБРЕТЕНИЯ

Сбюа Советских

Ссциалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 ,!

Зависимое от авт. свидетельства ¹

Кл. 39ао, 9/10

Заявлено 15.Ч1.1968 (№ 1247478/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22ЛХ.1969. Бюллетень № 29

Дата опубликования описания 24.II.1970 .

МПК В 29h

УДК 678.059.5:621.643 (088.8) Комитет по делам изобретемий и открытий при Совете Мииистров

СССР

Авторы изобретения

А. С. Булатов и В. М. Трубицков

Заявитель

УСТРОЙСТВО ДЛЯ ПРИКАТКИ ВИКЕЛЯ

ПРИ ГУММИРОВАНИИ ТРУБ

Известны устройства для прикатки викеля при гуммировании труб, содержащие упругий конусный снаряд, взаимодействующий с приводом его перемещения во внутренней полости гуммируемой трубы.

Известные устройства рассчитаны на прикатку викеля на криволинейном участке и не пригодны для качественной последовательной прикатки викеля на прямолинейном и криволинейном участках гуммируемой трубы, Предлагаемое устройство отличается тем, что привод для перемещения упругого снаряда выполнен в виде криволинейного толкателя, связанного с поворотным рычагом, и прямолинейного стержня, снабженного разъемным соединением с упругим снарядом.

Это устройство обеспечивает качественную последовательную прикатку викеля на криволинейном и прямолинейном участках гуммируемой трубы.

На чертеже показано устройство с разрезом гуммируемой трубы.

Устройство для прикатки викеля при гуммировании труб, выполненных с прямолинейным и криволинейным участками, содержит конусный упругий, например резиновый, снаряд 1, взаимодействующий с приводом его перемещения во внутренней полости гуммируемой трубы 2, закрепленной в зажимах 8.

Привод для перемещения упругого снаряда

1 выполнен в виде криволинейного толкателя

4, связанного посредством стопорного винта 5 с поворотным рычагом б, а также в виде пря5 молинейного стержня 7, снабженного разъемным соединением 8 с упругим снарядом 1, например, соединением цангового типа, Поворотный рычаг б соединен на шпонке 9 с валом 10, поворотным от двигателя 11. По10 воротный рычаг б выполнен по длине, равной длине радиуса дуги окружности гуммируемой трубы 2, центр криволинейного участка которой совпадает с центром вала 10.

Стержень 7 установлен со стороны прямо15 линейного участка по центру гуммируемой трубы и связан с двигателем 12.

После введения викеля 18 в гуммируемую трубу 2 и соединения конца упругого прикаточного снаряда 1 с концом толкателя 4

20 включается двигатель 11 поворота рычага б на заданный угол со снарядом 1, прикатывающим викель 18 на криволинейном участке трубы 2, одновременно включается двигатель 12 для введения стержня 7 со стороны прямо25 угольного участка трубы 2 навстречу снаряду 1. Стержень 7 посредством разъемного соединения 8 входит в зацепление с упругим снарядом 1, после чего двигатель 12 протягивает снаряд для прикатки прямолинейного

30 участка гуммируемой трубы, и, таким обра252592

Составитель A. Е. Кузнецов

Редактор Е, Хорина Техред А. А. Камышникова Корректор Г. П. Шильмаи

Заказ 209j2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография,, пр. Сапунова, 2 зом, после установки очередной трубы цикл работы устройства для качественной прикатки викеля к внутренней поверхности стенок криволинейного и прямолинейного участков гуммируемой трубы повторяется.

П р е д м е т и з.о б р е т е н и я

Устройство для прикатки викеля при гуммировании труб, содержащее упрутий конусный .снаряд, взаимодействующий с приводом его перемещения во внутренней полости гуммируемой трубы, отличающееся тем, что, с целью обеспечения качественной последовательной прикатки викеля на криволинейном

5 и прямолинейном участках гуммируемой трубы, привод для перемещения упругого снаряда выполнен в виде криволинейного толкатсля, связанного с поворотным рычагом, и прямолинейного стержня, снабженного разъсм10 ным соединением с упругим снарядом.
