Патент ссср 252620

Иллюстрации

Показать все

Реферат



252620

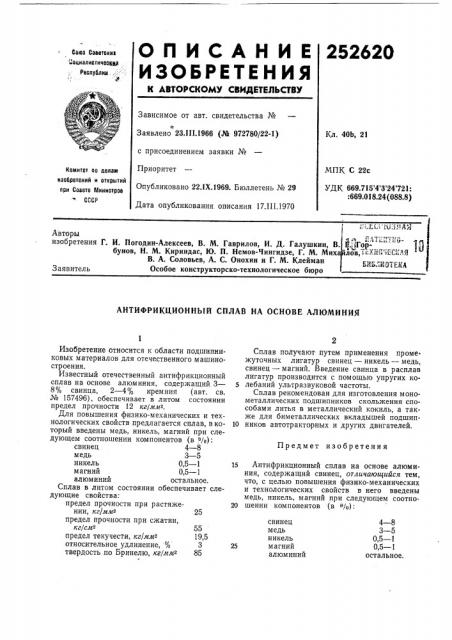

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз (оциалистичеситта

Республик,: ,=(т

Зависимое от авт. свидетельства №

Заявлено 23.Ш.1966 (М 972780/22-1) с присоединением заявки №

Приоритет

Опубликовано 22 1Х.1969. Бюллетень № 29

Дата опубликования описания 17.Ш.1970

Кл. 40Ь, 21

МПК С 22с

Комитет оо аелам изобретений и открытий при Совете Министров

СССР

УДК 669.715 4 3 24 721:

:669.018.24(088.8) Авторы изобретения Г. И. Погодин-Алексеев, В. М. Гаврилов, И. Д. Галушкин, В. бунов, Н. М. Кириндас, Ю. П. Немов-Чингидзе, Г. М. Мих

В. А. Соловьев, А. С. Онохин и Г. М. Клейман

Заявитель Особое конструкторско-технологическое бюро (.:„«Гой«БЮ." «БОТЕВА

АНТИФРИКЦИОННЫЙ СПЛАВ НА ОСНОВЕ АЛН)МИНИЯ

Предмет изобретения

4 — 8

3 — 5

0,5 — 1

0,5 — 1 остальное, свинец медь никель магний алюминий

Изобретение относится к области подшипниковых материалов для отечественного машиностроения.

Известный отечественный антифрикционный сплав на основе алюминия, содержащий 3—

8% свинца, 2 — 4%. кремния (авт. св. № 157496), обеспечивает в литом состоянии предел прочности 12 кг/мм2.

Для повышения физико-механических и технологических свойств предлагается сплав, в который введены медь, никель, магний при следующем соотношении компонентов (в,р/о): свинец 4 — 8 медь 3 — 5 никель 0,5 — 1 магний 0,5 — 1 алюминий остальное.

Сплав в литом состоянии обеспечивает следующие свойства: предел прочности при растяжении, кг/ммз 25 предел прочности при сжатии, кг/сме 55 предел текучести, кг/мм2 19,5 относительное удлинение, % 3 твердость по Бринелю, кг/мм2 85

Сплав получают путем применения проме. жуточных лигатур свинец — никель — медь, свинец — магний. Введение свинца в расплав лигатур производится с помощью упругих ко5 лебаний ультразвуковой частоты, Сплав рекомендован для изготовления монометаллических подшипников скольжения способами литья в металлический кокиль, а также для биметаллических вкладышей подшип10 ников автотракторных и других двигателей.

15 Антифрикционный сплав на основе алюминия, содержащий свинец, отличающийся тем, что, с целью повышения физико-механических и технологических свойств в него введены медь, никель, магний при следующем соотно20 шении компонентов (в о/о):
