Сборка отделения для хранения продуктов холодильного шкафа

Сборка отделения для хранения продуктов холодильного шкафа

Иллюстрации

Показать все

Реферат

Предшествующий уровень техники

Изобретение в общем относится к сборкам отделений для хранения продуктов или модулям для хранения продуктов в холодильном оборудовании, таком как холодильные шкафы. В определенном аспекте настоящее изобретение относится, например, к сборкам отделений для хранения продуктов с регулируемой температурой, предназначенным для хранения продуктов в отделениях, таких как отделения для свежих пищевых продуктов, в домашних холодильниках, включающих в себя так называемые холодильники с нижней морозильной камерой, в которых отделения для свежих пищевых продуктов, которые могут быть обеспечены двустворчатыми дверями, размещены над морозильными отделениями холодильных шкафов.

Сборки отделений для хранения продуктов, предназначенные для холодильного оборудования, могут быть размещены внутри отделений холодильного оборудования большего размера, в которых размещены сборки отделений для хранения продуктов, и селективно приводиться в действие по меньшей мере до некоторой степени независимо от них. Например, внутри морозильных отделений и отделений для свежих пищевых продуктов домашних холодильных шкафов могут быть размещены сборки отделений для хранения продуктов для раздельно охлаждающих жидкостей. Кроме того, сборки отделений для хранения продуктов, которые функционируют и выполнены с возможностью управлять уровнями влажности и/или содержания кислорода внутри контейнеров для хранения продуктов, которые включены в сборки, или управлять температурами внутри контейнеров для хранения продуктов, могут быть размещены, например, внутри отделений для свежих пищевых продуктов холодильных шкафов. В этом последнем отношении сборки отделений для хранения продуктов, например, могут быть выполнены с возможностью и функционировать так, чтобы быстро охлаждать или размораживать продукты, размещенные внутри контейнеров для хранения продуктов, включенных в сборки отделений для хранения продуктов.

Типы холодильных шкафов, в которых могут иметься сборки отделений для хранения продуктов, как описано в предыдущем абзаце, например, включают в себя: размещенные бок о бок холодильные шкафы, в которых отделения для свежих пищевых продуктов и морозильные отделения выполнены бок о бок; холодильные шкафы с нижней морозильной камерой, в которых морозильные отделения размещены под отделениями для свежих пищевых продуктов; и холодильные шкафы с верхней морозильной камерой, в которых отделения для свежих пищевых продуктов размещены под морозильными отделениями. Сборки отделений для хранения продуктов могут быть размещены в отделениях для свежих пищевых продуктов, так же как в морозильных отделениях. Дополнительно, сборки отделений для хранения продуктов могут быть выполнены с возможностью содержать модули, которые устанавливают в холодильных шкафах отдельно от отделений свежих пищевых продуктов и морозильных отделений, либо поодиночке, либо наряду с другими видами отделений для хранения продуктов специального назначения.

Сущность изобретения

В дальнейшем представлено упрощенное краткое изложение изобретения, которое не является всесторонним описанием всех аспектов изобретения. Кроме того, краткое изложение не предназначено ни для идентифицирования критических элементов, ни для очерчивания объема изобретения. Цель краткого изложения состоит в том, чтобы представить некоторые аспекты, связанные с изобретением, в виде вводной части к более подробному описанию вариантов осуществления изобретения, которое следует ниже.

В соответствии с одним аспектом холодильный шкаф включает в себя отделение холодильного шкафа, которое включает в себя внутреннюю область и противоположные первую и вторую внутренние боковые стороны. Сборка отделения для хранения продуктов, размещенная в пределах внутренней области отделения холодильного шкафа между противоположными боковыми сторонами отделения холодильного шкафа, включает в себя контейнер для хранения продуктов, который выполнен с возможностью извлечения из пространства между противоположными боковыми сторонами внутренней области отделения холодильного шкафа, в то время как он поддерживается, по меньшей мере частично, из внутренней области отделения холодильного шкафа, и возвращения во внутреннюю область отделения холодильного шкафа после извлечения. Контейнер для хранения продуктов включает в себя первую боковую сторону, которая расположена напротив первой внутренней боковой стороны отделения холодильного шкафа, и вторую боковую сторону, которая расположена напротив второй внутренней боковой стороны отделения холодильного шкафа. По меньшей мере одна из первой боковой стороны и второй боковой стороны контейнера для хранения продуктов отстоит от первой внутренней боковой стороны и второй внутренней боковой стороны отделения холодильного шкафа соответственно. Корпус расположен либо между первой внутренней боковой стороной отделения холодильного шкафа и первой боковой стороной контейнера для хранения продуктов, либо между второй внутренней боковой стороной отделения холодильного шкафа и второй боковой стороной контейнера для хранения продуктов. В таком аспекте холодильный шкаф может включать в себя дверь для открывания и закрывания внутренней области отделения холодильного шкафа относительно внешнего пространства отделения холодильного шкафа, при этом дверь может быть поворотным образом установлена на той же боковой стороне отделения холодильного шкафа, на которой размещен корпус.

В соответствии с другим аспектом холодильный шкаф включает в себя два корпуса. Первый корпус расположен между первой внутренней боковой стороной отделения холодильного шкафа и первой боковой стороной контейнера для хранения продуктов, а второй корпус расположен между второй внутренней боковой стороной отделения холодильного шкафа и второй боковой стороной контейнера для хранения продуктов. В этом аспекте холодильный шкаф может включать в себя две двери, которые выполнены с возможностью открывать и герметизировать внутреннюю область отделения холодильного шкафа относительно внешнего пространства отделения для свежих пищевых продуктов. Каждая дверь может включать в себя первую боковую сторону и вторую боковую сторону напротив первой боковой стороны. Первая боковая сторона каждой двери может быть поворотным образом установлена на соответствующей боковой стороне отделения холодильного шкафа, а вторая боковая сторона каждой двери может прилегать ко второй боковой стороне другой двери, когда двери находятся в положении, герметизирующем внутреннюю область отделения холодильного шкафа.

В соответствии с дополнительным аспектом по меньшей мере один корпус может содержать по меньшей мере компоненты, которые выполнены с возможностью функционирования в работе холодильного шкафа, и, в определенном его представлении, компоненты выполнены с возможностью функционирования в работе сборки отделения для хранения продуктов. Эти последние компоненты могут содержать компоненты, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер для хранения продуктов сборки отделения для хранения продуктов, включающим в себя перемещение воздуха, имеющего температуру, которая находится в пределах от температуры ниже температуры отделения холодильного шкафа до температуры выше температуры отделения холодильного шкафа. И в аспекте, в котором имеются первый и второй корпуса, другой из корпусов может содержать по меньшей мере компоненты, которые выполнены с возможностью функционирования в фильтрации воды, распределенной в холодильном шкафу.

В соответствии с дополнительным аспектом один корпус может содержать устройство обработки воздуха, которое включает в себя по меньшей мере компоненты, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер для хранения продуктов сборки отделения для хранения продуктов в определенном диапазоне температур. В этом отношении устройство обработки воздуха может включать в себя путь потока холодного воздуха, который выполнен с возможностью селективно обеспечивать связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов, и путь обратного потока воздуха, который выполнен с возможностью селективно обеспечивать связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха. Кроме того, устройство обработки воздуха может включать в себя первое устройство регулирования воздушного потока, которое выполнено с возможностью селективно открывать и блокировать связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов по пути потока холодного воздуха, и второе устройство регулирования воздушного потока, которое выполнено с возможностью селективно открывать и блокировать связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха по пути обратного потока воздуха. Далее устройство обработки воздуха может включать в себя устройство перемещения воздуха, такое как вентилятор, которое выполнено с возможностью по меньшей мере помогать в перемещении воздуха через устройство обработки воздуха и контейнер для хранения продуктов. Вентилятор может быть размещен на пути потока холодного воздуха.

В соответствии с еще одним аспектом первое устройство регулирования воздушного потока и второе устройство регулирования воздушного потока могут быть выполнены с возможностью селективно одновременно открывать связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов по пути потока холодного воздуха и связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха по пути обратного потока воздуха соответственно. И первое, и второе устройства регулирования воздушных потоков могут быть выполнены с возможностью селективно одновременно блокировать связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов по пути потока холодного воздуха и связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха по пути обратного потока воздуха соответственно.

В соответствии с еще одним дополнительным аспектом первое устройство регулирования воздушного потока и второе устройство регулирования воздушного потока могут быть выполнены с возможностью селективно одновременно блокировать связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов по пути потока холодного воздуха и открывать связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха по пути обратного потока воздуха соответственно.

В соответствии с еще одним аспектом устройство обработки воздуха может включать в себя в качестве компонента нагреватель, выполненный с возможностью селективно повышать температуру воздуха, перемещающегося от устройства обработки воздуха к контейнеру для хранения продуктов. В определенном аспекте нагреватель может быть выполнен с возможностью активизирования, когда первое устройство регулирования воздушного потока и второе устройство регулирования воздушного потока селективно одновременно блокируют связь по воздушному потоку от источника холодного воздуха к контейнеру для хранения продуктов по пути потока холодного воздуха и связь по воздушному потоку от контейнера для хранения продуктов к источнику холодного воздуха по пути обратного потока воздуха соответственно.

В соответствии с еще одним дополнительным аспектом контейнер для хранения продуктов может включать в себя открытую верхнюю часть, а сборка отделения для хранения продуктов может включать в себя крышку, которая закрывает открытую верхнюю часть контейнера для хранения продуктов, когда контейнер для хранения продуктов находится на месте внутри отделения холодильного шкафа. Панель ввода данных пользователя может быть смонтирована в крышке. Панель ввода данных пользователя может быть выполнена с возможностью принимать вводы данных пользователя и функционально подсоединена к устройству электронного управления, которое выполнено с возможностью управления, в ответ на вводы данных пользователя, работой по меньшей мере компонентов устройства обработки воздуха, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер для хранения продуктов. В определенном представлении этого аспекта устройство электронного управления может содержать пульт электронного управления, который может быть размещен в устройстве обработки воздуха.

В соответствии с дополнительными аспектами отделение холодильного шкафа может содержать отделение для свежих пищевых продуктов, а холодильный шкаф может включать в себя морозильное отделение и испаритель, которые расположены под отделением для свежих пищевых продуктов, при этом испаритель содержит источник холодного воздуха.

В соответствии с еще одним дополнительным аспектом холодильный шкаф может включать в себя путь подачи воздуха отделения для свежих пищевых продуктов, который выполнен с возможностью подачи холодного воздуха от испарителя к отделению для свежих пищевых продуктов, и первый путь обратного потока воздуха отделения для свежих пищевых продуктов для возвращения воздуха от отделения для свежих пищевых продуктов к испарителю. Дополнительно холодильный шкаф может включать в себя второй путь обратного потока воздуха отделения для свежих пищевых продуктов для возвращения воздуха от отделения для свежих пищевых продуктов к испарителю. Второй путь обратного потока воздуха отделения для свежих пищевых продуктов может быть соединен с путем обратного потока воздуха, который выполнен с возможностью селективно обеспечивать связь по воздушному потоку от контейнера для хранения продуктов к испарителю.

В соответствии с другим аспектом сборка отделения для хранения продуктов может включать в себя первый путь воздушного потока, который ведет от внутренней области устройства обработки воздуха через точку выхода воздуха у устройства обработки воздуха к точке входа воздуха у контейнера для хранения продуктов. Второй путь воздушного потока может вести от источника холодного воздуха к устройству обработки воздуха и быть соединенным с первым путем воздушного потока. Третий путь воздушного потока может вести от точки выхода воздуха у контейнера для хранения продуктов через точку входа воздуха у устройства обработки воздуха во внутреннюю область устройства обработки воздуха. Четвертый путь воздушного потока может вести от внутренней области устройства обработки воздуха к источнику холодного воздуха и быть соединенным с третьим путем воздушного потока. Первое устройство регулирования воздушного потока может быть выполнено с возможностью селективно открывать и блокировать поток воздуха между первым путем потока и вторым путем потока. И второе устройство регулирования воздушного потока может быть выполнено с возможностью селективно открывать и блокировать поток воздуха между третьим путем потока и четвертым путем потока. В определенном аспекте сборка отделения для хранения продуктов может дополнительно включать в себя пятый путь воздушного потока, который соединяет первый путь воздушного потока и третий путь воздушного потока.

В соответствии с дополнительным аспектом первое устройство регулирования воздушного потока и второе устройство регулирования воздушного потока могут быть выполнены с возможностью селективно одновременно открываться, чтобы обеспечить воздуху от источника холодного воздуха протекать к контейнеру для хранения продуктов по первому и второму путям воздушного потока и, после циркулирования в контейнере для хранения продуктов, протекать обратно к источнику холодного воздуха по третьему и четвертому путям воздушного потока. Первое и второе устройства регулирования воздушных потоков также могут быть выполнены с возможностью одновременно закрываться, чтобы блокировать поток воздуха от источника холодного воздуха к контейнеру для хранения продуктов по первому и второму путям воздушного потока и воздушный поток от контейнера для хранения продуктов к источнику холодного воздуха по третьему и четвертому путям воздушного потока, посредством чего воздух может протекать от точки выхода воздуха у контейнера для хранения продуктов к точке входа воздуха у контейнера для хранения продуктов по третьему, пятому и второму путям воздушного потока. Далее первое устройство регулирования воздушного потока и второе устройство регулирования воздушного потока могут быть выполнены таким образом, что первое устройство регулирования воздушного потока селективно перекрывается, чтобы блокировать поток воздуха от источника холодного воздуха к контейнеру для хранения продуктов по первому и второму путям воздушного потока в то же самое время, когда второе устройство регулирования воздушного потока селективно открывается, чтобы позволять воздуху от контейнера для хранения продуктов протекать к источнику холодного воздуха по третьему и четвертому путям воздушного потока.

В соответствии с дополнительными аспектами рядом с точкой выхода воздуха на устройстве обработки воздуха может быть размещен вентилятор, а нагреватель может быть размещен рядом с вентилятором и первым путем воздушного потока и ниже вентилятора.

В соответствии с еще одним аспектом способ управления температурой в контейнере для хранения продуктов, когда он размещен в отделении для свежих пищевых продуктов холодильного шкафа, включает в себя выбор температуры, подлежащей применению в контейнере для хранения продуктов, и сравнение выбранной температуры с преобладающей температурой в контейнере для хранения продуктов. Если выбранная температура ниже, чем преобладающая температура, воздух, имеющий более низкую температуру, чем преобладающая температура, подается в контейнер для хранения продуктов от места, из которого воздух выпускается. Если выбранная температура выше, чем преобладающая температура, воздух, имеющий более высокую температуру, чем преобладающая температура, подается в контейнер для хранения продуктов от места, из которого воздух выпускается. В определенном аспекте воздух, имеющий более низкую температуру, чем преобладающая температура, может подаваться к контейнеру для хранения продуктов от испарителя холодильного шкафа, в это время воздух, выпускаемый из контейнера для хранения продуктов, может направляться к испарителю. Воздух, имеющий более низкую температуру, может подаваться к контейнеру для хранения продуктов через первое устройство регулирования воздушного потока, которое поддерживается в открытом положении, в то время как воздух, который выпускается из контейнера для хранения продуктов, может направляться к испарителю через второе устройство регулирования воздушного потока, которое поддерживается в открытом положении.

В соответствии с еще одним аспектом в то время как воздух, имеющий более высокую температуру, чем преобладающая температура в камере для хранения продуктов, подается в камеру для хранения продуктов, первое и второе устройства регулирования воздушных потоков могут поддерживаться в закрытых положениях, чтобы блокировать поток воздуха от испарителя к камере для хранения продуктов и от камеры для хранения продуктов к испарителю, соответственно.

В соответствии с еще одним дополнительным аспектом способ управления температурой в контейнере для хранения продуктов, расположенном в отделении для свежих пищевых продуктов холодильного шкафа, который включает в себя выбор температуры, подлежащей применению в контейнере для хранения продуктов, и сравнение выбранной температуры с преобладающей температурой в контейнере для хранения продуктов, может содержать, в ответ на сравнение температур, выполнение соответствующего действия из группы по меньшей мере из трех следующих доступных действий для применения выбранной температуры в контейнере для хранения продуктов: подачи в контейнер для хранения продуктов воздуха, имеющего более низкую температуру, чем преобладающая температура, когда выбранная температура ниже, чем преобладающая температура, в то же время выпуская воздух из контейнера для хранения продуктов, который циркулирует в контейнере для хранения продуктов; подачи в контейнер для хранения продуктов воздуха, имеющего более высокую температуру, чем преобладающая температура, когда выбранная температура выше, чем преобладающая температура, в то же время выпуская воздух из контейнера для хранения продуктов, который циркулирует в контейнере для хранения продуктов; и поддерживания контейнера для хранения продуктов по существу при такой же температуре, как температура отделения для свежих пищевых продуктов, в то же время позволяя воздуху из контейнера для хранения продуктов выходить из контейнера для хранения продуктов.

В соответствии с дополнительным аспектом действие подачи в контейнер для хранения продуктов воздуха, имеющего более низкую температуру, чем преобладающая температура, может включать в себя подачу воздуха в контейнер для хранения продуктов от испарителя холодильного шкафа через первое устройство регулирования воздушного потока, которое поддерживается в открытом положении, и выпускание воздуха из контейнера для хранения продуктов к испарителю через второе устройство регулирования воздушного потока, которое поддерживается в открытом положении; действие подачи в контейнер для хранения продуктов воздуха, имеющего более высокую температуру, чем преобладающая температура, может включать в себя подачу воздуха в контейнер для хранения продуктов, в то время как первое устройство регулирования воздушного потока поддерживается в закрытом положении, чтобы блокировать поток воздуха от испарителя к контейнеру для хранения продуктов, и выпускание воздуха из контейнера для хранения продуктов, в то время как второе устройство регулирования воздушного потока поддерживается в закрытом положении, чтобы блокировать поток воздуха от контейнера для хранения продуктов к испарителю; и действие поддерживания воздуха контейнера для хранения продуктов при такой же температуре, как температура отделения для свежих пищевых продуктов, может включать в себя поддерживание первого устройства регулирования воздушного потока в закрытом положении, чтобы блокировать поток воздуха от испарителя к контейнеру для хранения продуктов, и обеспечение возможности воздуху выходить из контейнера для хранения продуктов, чтобы проходить к испарителю через второе устройство регулирования воздушного потока, которое поддерживается в открытом положении.

В соответствии с еще одним дополнительным аспектом действие подачи в контейнер для хранения продуктов воздуха, имеющего более высокую температуру, чем преобладающая температура, может включать в себя увеличение теплосодержания воздуха перед его подачей в контейнер для хранения продуктов.

В соответствии с еще одним другим аспектом действие подачи в контейнер для хранения продуктов воздуха, имеющего более низкую температуру, чем преобладающая температура в контейнере для хранения продуктов, может включать в себя сравнение средней величины преобладающей температуры в контейнере для хранения продуктов, основанной на трех показаниях температуры, снимаемых приблизительно с десятисекундными интервалами, с выбранной температурой.

В соответствии с еще одним аспектом действие подачи в контейнер для хранения продуктов воздуха, имеющего более высокую температуру, чем преобладающая температура в контейнере для хранения продуктов, может включать в себя сравнение преобладающей температуры в контейнере для хранения продуктов с выбранной температурой приблизительно каждые две секунды.

В соответствии с еще одним дополнительным аспектом, воздух может выпускаться к испарителю из отделения для свежих пищевых продуктов по существу в том же местоположении в испарителе, в котором выпускается воздух из отделения для хранения продуктов.

Краткое описание чертежей

На чертежах:

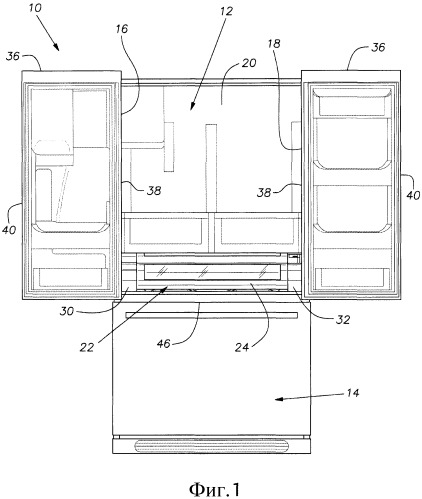

фиг. 1 - вид спереди варианта осуществления изобретения, содержащего холодильный шкаф с нижней морозильной камерой, который включает в себя двустворчатые двери, имеющиеся в отделении для свежих пищевых продуктов холодильного шкафа, и сборку отделения для хранения продуктов, размещенную в отделении для свежих пищевых продуктов;

фиг. 2 - вид в перспективе варианта осуществления сборки отделения для хранения продуктов по изобретению;

фиг. 3 - частичный вид с разнесением деталей в перспективе варианта осуществления сборки отделения для хранения продуктов, показанной на фиг. 2;

фиг. 4 - частичный вид в перспективе варианта осуществления сборки отделения для хранения продуктов, показанной на фиг. 2, с внешней панелью, удаленной для иллюстрирования некоторых внутренних компонентов сборки;

фиг. 5 - вид в перспективе некоторых компонентов варианта осуществления, показанного на фиг. 1, включающих в себя сборку отделения для хранения продуктов, с удаленной внешней панелью для иллюстрирования некоторых внутренних компонентов сборки, вместе с отделением испарителя и морозильным отделением.

Подробное описание вариантов осуществления изобретения

Вариант осуществления изобретения, который показан на фиг. 1 представленных чертежей, представляет собой холодильник или холодильный шкаф, обозначенный в общем ссылочной позицией 10, который включает в себя два отделения холодильного шкафа, обозначенные в общем ссылочными позициями 12 и 14, соответственно. В варианте осуществления фиг. 1 отделение 12 холодильного шкафа содержит отделение для свежих пищевых продуктов или холодильное отделение, в котором продукты могут храниться при температурах выше их точек замерзания, но достаточно низких, чтобы поддерживать продукты в состоянии, пригодном для употребления, в течение приемлемых периодов времени. Отделение 14 холодильного шкафа в варианте осуществления фиг. 1, которое расположено под отделением 12 холодильного шкафа, содержит морозильное отделение, в котором продукты могут храниться при температурах ниже их точек замерзания в течение длительных периодов времени. Холодильные шкафы, в которых морозильные отделения расположены под отделениями для свежих пищевых продуктов, иногда упоминаются в уровне техники как холодильные шкафы "с нижней морозильной камерой".

Отделение 12 для свежих пищевых продуктов включает в себя внутреннюю область 20 и противоположные первую и вторую внутренние боковые стороны 16 и 18. Хотя на фиг. 1 подробно не изображено, внутренняя область 20 отделения для свежих пищевых продуктов может включать в себя полки и/или выдвижные ящики, как обычно делают в отделениях для свежих пищевых продуктов холодильных шкафов. Кроме того, сборка отделения для хранения продуктов, обозначенная в общем ссылочной позицией 22 и показанная более подробно на фиг. 2-5, расположена во внутренней области 20 отделения 12 между противоположными внутренними боковыми сторонами 16 и 18 отделения 12 и примыкает к нижней части отделения. Хотя сборка 22 отделения для хранения продуктов показана на чертежах, как размещенная в отделении для свежих пищевых продуктов холодильного шкафа, сборка может быть размещена в отделении холодильного шкафа, отличающемся от отделения для свежих пищевых продуктов. Например, сборка отделения для хранения продуктов может быть размещена в морозильном отделении холодильного шкафа или в отделении холодильного шкафа, которое содержит только сборку отделения для хранения продуктов или содержит сборку вместе с одним или более отделениями специального назначения. Дополнительно, сборка отделения для хранения продуктов может быть размещена в холодильных шкафах типа, отличающегося от холодильных шкафов с нижней морозильной камерой. Например, сборка отделения для хранения продуктов может быть размещена в холодильных шкафах, в которых отделения для свежих пищевых продуктов и морозильные отделения выполнены бок о бок или в которых морозильные отделения выполнены над отделениями для свежих пищевых продуктов.

Сборка 22 отделения для хранения продуктов включает в себя контейнер 24 для хранения продуктов, который смонтирован внутри, или во внутренней области, отделения 12 для свежих пищевых продуктов и выполнен с возможностью хранить продукты в своих пределах. Как можно увидеть на фиг. 2, контейнер для хранения продуктов включает в себя первую боковую сторону 26 и вторую боковую сторону 28. Первая боковая сторона 26 контейнера 24 для хранения продуктов расположена напротив первой внутренней боковой стороны 16 отделения 12 холодильного шкафа, а вторая боковая сторона 28 контейнера 24 для хранения продуктов расположена напротив второй внутренней боковой стороны 18 отделения 12 холодильного шкафа. По меньшей мере одна из первой боковой стороны 26 и второй боковой стороны 28 контейнера 24 для хранения продуктов отстоит от первой внутренней боковой стороны 16 и второй внутренней боковой стороны 18 отделения 12 холодильного шкафа соответственно; и между по меньшей мере одной из первой боковой стороны и второй боковой стороны контейнера 24 для хранения продуктов и первой внутренней боковой стороной и второй внутренней боковой стороны отделения 12 холодильного шкафа соответственно расположен по меньшей мере один корпус. Например, промежуток может быть обеспечен только между первой внутренней боковой стороной 16 внутренней области 20 отделения для свежих пищевых продуктов и первой боковой стороной 26 контейнера 24 для хранения продуктов или только между второй внутренней боковой стороной 18 внутренней области отделения для свежих пищевых продуктов и второй боковой стороной 28 контейнера для хранения продуктов и корпусом, установленным в этом пространстве. Как вариант, промежутки могут быть, например, между первой внутренней боковой стороной 16 внутренней области 20 отделения для свежих пищевых продуктов и первой боковой стороной 26 контейнера 24 для хранения продуктов, а также между второй внутренней боковой стороной 18 внутренней области отделения для свежих пищевых продуктов и второй боковой стороной 28 контейнера для хранения продуктов, и корпусом, установленным в только одном из промежутков. Как дополнительный вариант, корпусы могут быть установлены в обоих промежутках, как в варианте осуществления изобретения, иллюстрируемом на чертежах, на которых первый корпус 30 расположен между первой внутренней боковой стороной 16 внутренней области 20 отделения для свежих пищевых продуктов и первой боковой стороной 26 контейнера 24 для хранения продуктов, а второй корпус 32 расположен между второй внутренней боковой стороной 18 внутренней области 20 отделения холодильного шкафа и второй боковой стороной 28 контейнера 24 для хранения продуктов.

Контейнер 24 для хранения продуктов выполнен с возможностью извлечения из пространства между противоположными внутренними боковыми сторонами 16 и 18 внутренней области 20 отделения 12 холодильного шкафа для полного удаления контейнера для хранения продуктов из отделения холодильного шкафа, если желательно, или для частичного извлечения контейнера для хранения продуктов, например для обеспечения возможности помещать продукты в контейнер для хранения продуктов или извлекать их из него. Когда контейнер 24 для хранения продуктов извлечен, он поддерживается, по меньшей мере частично, из внутренней области отделения 12 холодильного шкафа. Контейнер 24 для хранения продуктов также выполнен с возможностью возвращения во внутреннюю область 20 отделения холодильного шкафа после его извлечения. Таким образом, на первой боковой стороне 26 и второй боковой стороне 28 контейнера 24 для хранения продуктов могут быть смонтированы, например, направляющие рельсы или направляющие полозья рельсовых систем, и дополняющие направляющие рельсы или направляющие полозья могут быть смонтированы на соответствующих примыкающих боковых сторонах корпусов 30 и 32, посредством чего контейнер для хранения продуктов можно извлекать из внутренней области отделения 12 и возвращать в нее по направляющим, и, когда он извлечен, он может поддерживаться из внутренней области 20 отделения холодильного шкафа с помощью рельсовых систем. Способ, которым такие рельсовые системы можно устанавливать на боковых сторонах контейнера для хранения продуктов и на боковых сторонах корпусов 30 и 32, специалистам в данной области техники хорошо известен и, вследствие этого, на чертежах не показан и в данном описании подробно не описывается. Однако, как показано на фиг. 3, ссылочная позиция 34 указывает местоположение на второй боковой стороне 28 контейнера 24 для хранения продуктов, в котором может быть установлен рельс такой рельсовой системы. Как вариант, как должно быть понятно специалистам в данной области техники, соответствующие дополняющие рельсы качения или направляющие рельсы, или направляющие полозья, могут быть размещены на внешней нижней стороне 33 контейнера 24 для хранения продуктов и нижней внутренней стороне отделения 12 для свежих пищевых продуктов, при этом контейнер для хранения продуктов может быть соответствующим образом смонтирован с возможностью извлечения по ним из внутренней области 20 отделения для свежих пищевых продуктов и возвращения в нее, когда нужно.

Имеется ли корпус на каждой боковой стороне 26 и 28 контейнера 24 для хранения продуктов, как показано на чертежах, или только один корпус имеется на одной боковой стороне контейнера для хранения продуктов, один или более корпусов могут содержать по меньшей мере компоненты, которые выполнены с возможностью функционирования в работе холодильного шкафа 10. И компоненты, которые выполнены с возможностью функционирования в работе холодильного шкафа, могут содержать компоненты, которые выполнены с возможностью функционирования в работе сборки 22 отделения для хранения продуктов. В частности, компоненты, которые выполнены с возможностью функционирования в работе сборки 22 отделения для хранения продуктов, могут содержать компоненты, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер 24 для хранения продуктов; и эти компоненты могут содержать компоненты, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер 24 для хранения продуктов при температурах воздуха, которые заключаются в пределах от температуры ниже температуры отделения 12 холодильного шкафа до температуры выше температуры отделения холодильного шкафа. Например, один или более корпусов могут содержать систему труб, вентиляторы, заслонки, электрические или электронные элементы или компоненты фильтрующего воздух или фильтрующего воду оборудования. В частности, когда два корпуса находятся на месте, как показано на чертежах, один из первого корпуса 30 и второго корпуса 32 может содержать по меньшей мере компоненты, которые выполнены с возможностью функционирования в управлении перемещением воздуха через контейнер 24 для хранения продуктов при температурах воздуха, которые заключаются в пределах от температуры ниже температуры отделения холодильного шкафа до температуры выше температуры отделения холодильного шкафа; а другой из первого корпуса и второго корпуса может содержать по меньшей мере компоненты, которые выполнены с возможностью функционирования в фильтрации воды, распределенной в холодильном шкафу.

Размещение одной или более боковых сторон 26 и 28 контейнера 24 для хранения продуктов на расстоянии от соответствующих внутренних боковых сторон 16 и 18 отделения 12 для свежих пищевых продуктов обеспечивает промежуток между соответствующими боковыми сторонами отделения для свежих пищевых продуктов и контейнера 24 для хранения продуктов, который благоприятно предоставляет место для установления корпусов, таких как корпусы 30 и 32, и в котором при желании могут быт
