Удерживающее устройство для орального продукта

Удерживающее устройство для орального продукта

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к удерживающим устройствам для оральных продуктов и, более конкретно, к удерживающему устройству, способному содержать порции орального продукта и из которого можно легко извлекать порции орального продукта.

Уровень техники

[0002] Емкости для хранения и содержания твердых оральных продуктов, таких как жевательная резинка, в общем известны. Такие емкости включают тип, описанный в Патентном документе 1. В частности, такая емкость включает корпус для содержания множества порций орального продукта, большое отверстие для извлечения, образованное в корпусе и позволяющее извлекать порцию орального продукта, маленькое отверстие для вытряхивания, образованное в корпусе и позволяющее вытряхивать порцию орального продукта, и крышки, имеющие разные размеры и выполненные для открывания и закрывания соответствующих отверстий.

[0003] При извлечении порции орального продукта из корпуса через отверстие для вытряхивания пользователь удерживает емкость для хранения в перевернутом положении с открытым отверстием для вытряхивания, направленным вниз, и затем встряхивает емкость для хранения, чтобы вызвать выпадение порции орального продукта из отверстия для вытряхивания в его/ее ладонь.

Кроме того, как один тип орального продукта, известен оральный табак, который позволяет пользователю принимать табачные компоненты без его зажигания. Снюс, который является видом орального табака, содержит, как его главные составляющие, табачную крошку, полученную посредством тонкого измельчения табака, при этом табачная крошка имеет высокое влагосодержание. Более конкретно, снюс может быть классифицирован на рассыпной снюс, в котором табачная крошка не обернута, и порционный или так называемый пакетированный снюс, в котором табачная крошка обернута в обертку из нетканого материала и т.п.

[0004] В случае пакетированного снюса, пользователь помещает пакетик снюса прямо в его/ее рот и держит его под верхней губой, получая удовольствие от аромата снюса и также получая через десны табачные компоненты табачной крошки, вымываемые в слюну.

В качестве емкости для хранения такого снюса, известна емкость, описанная в Патентном документе 2. Емкость по Патентному документу 2 имеет внутри нее подвижную разделительную перегородку и способен содержать неиспользованный снюс и использованный снюс отдельно друг от друга.

[0005] С другой стороны, емкость для хранения содержания снюса, описанная в Патентном документе 3, включает корпус для содержания множества пакетиков снюса, множество удерживающих камер, образованных в корпусе и отделенных друг от друга разделительными перегородками, продолжающимися в корпусе, и открывающее-закрывающее средство, удаляемо покрывающее плоскость отверстия удерживающих камер.

Документы уровня техники

Патентные документы

[0006] Патентный документ 1: JP 2007-238128.

Патентный документ 2: WO 2008-066450 A1.

Патентный документ 3: US 2010/0018883 A1.

Сущность изобретения

Задачи, решаемые изобретением

[0007] В случае емкости, описанной в Патентном документе 1, множество порций орального продукта могут вытряхиваться одновременно из отверстия для вытряхивания, и пользователь не может безошибочно извлекать порции орального продукта по одной. Если выпадает больше порций орального продукта, чем требуется, то пользователь должен подхватывать каждую лишнюю порцию продукта пальцами и укладывать ее обратно в корпус через отверстие для извлечения.

[0008] Порция орального продукта, таким образом контактировавшая с пальцами пользователя и возвращенная в корпус, входит в контакт с другими порциями орального продукта, содержащимися в корпусе. С точки зрения гигиены нежелательно, чтобы уже извлеченная порция орального продукта, возвращалась в емкость.

Кроме того, в случае с мягким или легко деобразуемым оральным продуктом, такие порции орального продукта содержатся в корпусе беспорядочно и поэтому трудно получить одну порция орального продукта, надежно расположенную у отверстия для вытряхивания.

[0009] Емкость, описанная в Патентном документе 2, способна только содержать отдельно неиспользованные и использованные порции оральных продуктов. Кроме того, даже с емкостью, описанной в Патентном документе 3, множество порций орального продукта может просто содержаться во множестве камер в емкости. А именно, порции орального продукта содержатся в емкости так, что неиспользованные порции орального продукта, содержащиеся в одной камере, находятся в контакте друг с другом. Кроме того, во время хранения порции орального продукта могут слипаться в массу в емкости.

[0010] Когда оральный продукт является пакетированным снюсом, табачные компоненты могут протекать вместе с водой на наружную поверхность, а именно, нетканый материал и т.п., пакетика во время хранения, поскольку табачная крошка имеет высокое влагосодержание. Так, если пакетики со снюсом содержатся в контакте друг с другом в емкости, просачивание табачных компонентов из пакетиков со снюсом передается другим смежным пакетикам со снюсом, приводя к тому, что в итоге внешний вид пакетиков со снюсом ухудшается.

[0011] Задача настоящего изобретения состоит в создании удерживающего устройства, способного удерживать порции оральных продуктов так, что отдельные порции орального продукта не входят в контакт друг с другом во время хранения, и которое также позволяет пользователю легко доставать и извлекать только требуемую порцию орального продукта.

Решение задачи изобретения

[0012] Указанная задача решается посредством удерживающего устройства по изобретению, содержащего: множество порций орального продукта для помещения пользователем в рот для потребления; и держатель, выполненный для удерживания порций орального продукта на заданном расстоянии друг от друга так, что порции орального продукта не входят в контакт друг с другом, при этом держатель включает емкость и множество разделительных перегородок, расположенных в емкости и разделяющих внутренние поверхности емкости на вмещающие камеры, способные вмещать соответствующие порции оральных продуктов.

[0013] В частности, емкость включает: цилиндрический корпус, имеющий плоскость отверстия в его верхней поверхности или внешней периферийной поверхности, вмещающие камеры, образованные посредством радиального разделения внутреннего пространства корпуса разделительными перегородками и имеющие соответствующие отверстия, доступные от плоскости отверстия; цилиндрическую крышку, выполненную для покрывания плоскости отверстия корпуса и способную вращаться в направлении внешней окружности корпуса; и отверстие для извлечения, образованное в крышке и приспособленное для открывания и закрывания для обеспечения доступа к одной из камер, когда крышку вращают.

[0014] Порции орального продукта содержатся по отдельности в соответствующих удерживающих камерах, отделенных разделительными перегородками, и поэтому не слипаются при содержании в держателе. Кроме того, при вытягивании порции орального продукта пользователь может извлекать только требуемую порцию орального продукта, не касаясь других порций орального продукта, что желательно с точки зрения гигиены. Кроме того, использованная порция орального продукта может временно содержаться в пустой камере.

[0015] Кроме того, держатель может включать храповой механизм, выполненный для ограничения вращения крышки одним направлением вращения. В этом случае, когда использованная порция орального продукта помещена в камеру, камера, содержащая использованную порцию орального продукта, не совмещается снова с отверстием для извлечения, пока все порции орального продукта в удерживающем устройстве не будут использованы.

Предпочтительно, удерживающее устройство дополнительно включает закрывающий элемент, выполненный для покрывания всей площади отверстий вмещающих камер и позволяющий получать доступ к порции орального продукта, содержащейся в каждой из вмещающих камер корпуса.

[0016] В частности, закрывающий элемент включает вытяжную ленту, отделяемо прикрепленную к корпусу для повторного покрывания всей плоскости отверстия корпуса, при этом вытяжная лента способна вытягиваться из крышки. Когда вытяжную ленту отслаивают от верхней поверхности корпуса, крышка вращается относительно корпуса. То есть, когда вытяжную ленту отслаивают, одна камера открывается и одновременно совмещается с отверстием для извлечения в крышке. В результате, порция орального продукта, содержащаяся в этой камере, доступна через отверстие для извлечения.

[0017] Емкость может включать: внешний корпус, имеющий продолговатую коробчатую форму; и по меньшей мере один продолговатый внутренний корпус, размещенный во внешнем корпусе таким образом, что внутренний корпус может быть вытащен из внешнего корпуса, внутренний корпус, имеющий плоскость отверстия, открывающуюся в одной из его верхней поверхности и боковой поверхности, причем во внутреннем корпусе расположены разделительные перегородки и разнесены друг от друга в продольном направлении внутреннего корпуса для разделения внутреннего пространства внутреннего корпуса на вмещающие камеры. Порции орального продукта содержатся отдельно в соответствующих камерах, отделенных разделительными перегородками, и поэтому не слипаются при содержании в удерживающем устройстве.

[0018] Предпочтительно, держатель дополнительно включает открывающие-закрывающие средства, прикрепленные к внутреннему корпусу и с возможностью повторного закрывания соответствующих вмещающих камер. Кроме того, емкость может включать верхний и нижний внутренние корпуса, которые могут размещаться во внешнем корпусе на двух уровнях.

Держатель может дополнительно включать закрывающий элемент, выполненный для покрывания всей плоскости отверстия внутреннего корпуса и обеспечивающий доступ к порции орального продукта, содержащейся в каждой из вмещающих камер внутреннего корпуса.

[0019] Конкретно, закрывающий элемент включает вытяжную ленту, отделяемо прикрепленную к внутреннему корпусу для повторного покрывания всей плоскости отверстия внутреннего корпуса, при этом вытяжная лента способна вытягиваться из внешнего корпуса.

Вытяжная лента может иметь дистальный конец, прикрепленный к открытому концу внешнего корпуса, или иметь вытяжной язычок, выступающий из открытого конца внешнего корпуса.

[0020] Закрывающий элемент может дополнительно включать резак, расположенный на наружной поверхности внешнего корпуса и способный разрезать вытяжную ленту. В этом случае, резак используется для разрезания вытяжной ленты на длину, соответствующую расстоянию, на которое был вытянут внутренний корпус, то есть, на длину отслаивания вытяжной ленты.

Емкость может включать: продолговатое нижнее основание, имеющее камеру для извлечения, образованную только в одной его концевой части, при этом камера для извлечения открыта вверх и способна вмещать только одну из порций орального продукта; и верхний корпус, с возможностью скольжения расположенный на нижнем основании и продолжающийся вдоль нижнего основания, при этом верхний корпус имеет плоскость отверстия, открытого в его нижней поверхности, вмещающие камеры, образованные во внутреннем пространстве верхнего корпуса разделительными перегородками и расположенные в продольном направлении верхнего корпуса, причем вмещающие камеры доступны от плоскости отверстия, при этом каждая из вмещающих камер может совмещаться с камерой для извлечения в соответствии с положением, в которое перемещается верхний корпус.

[0021] Держатель может дополнительно включать закрывающий элемент, выполненный для покрывания всей плоскости отверстия верхнего корпуса и открывания порции орального продукта, содержащегося в каждой из вмещающих камер, которые открываются в верхнем корпусе.

В частности, закрывающий элемент включает вытяжную ленту, отделяемо прикрепленную к верхнему корпусу для повторного покрывания всей плоскости отверстия верхнего корпуса.

Вытяжная лента может иметь вытяжной язычок, и нижнее основание может иметь щель, образованную возле камеры для извлечения и выполненную так, что вытяжной язычок проходит через нее к нижней стороне нижнего основания.

[0022] В этом случае, также порции орального продукта содержатся отдельно в соответствующих камерах, разделенных разделительными перегородками, и поэтому не слипаются во время содержания в держателе. Кроме того, когда вытяжную ленту вытягивают, она отслаивается от нижней поверхности верхнего корпуса, и одновременно верхний корпус скользит в одном направлении относительно нижнего основания. Таким образом, когда камера, содержащая порцию орального продукта, совмещается с камерой для извлечения, порция орального продукта, содержащийся в этой камере, выпадает в камеру для извлечения. Верхний корпус тогда скользит в противоположном направлении, после чего камера для извлечения открыта, позволяя пользователю легко извлекать порцию орального продукта.

[0023] Кроме того, удерживающее устройство может дополнительно содержать катушку, с возможностью вращения расположенную в нижнем основании и выполненную для наматывания и сматывания вытяжной ленты, сопровождаемого скольжением верхнего корпуса.

Предпочтительно, внутренняя поверхность емкости водонепроницаема. В этом случае, даже если содержимое порции орального продукта протекает на его наружную поверхность, такое просачивание не вызывает прилипания к другим оральным продуктам.

Каждая из порций орального продукта включает табачные частицы, полученные из табачного материала, и обертку, обертывающую табачные частицы, и позволяет пользователю принимать табачные компоненты через слюну при помещении в рот пользователя.

Технический результат изобретения

[0024] С удерживающим устройством по изобретению порции орального продукта могут содержаться так, что отдельные порции орального продукта не входят в контакт друг с другом во время хранения, и пользователь может легко получить доступ и извлекать только требуемую порцию орального продукта.

Краткое описание чертежей

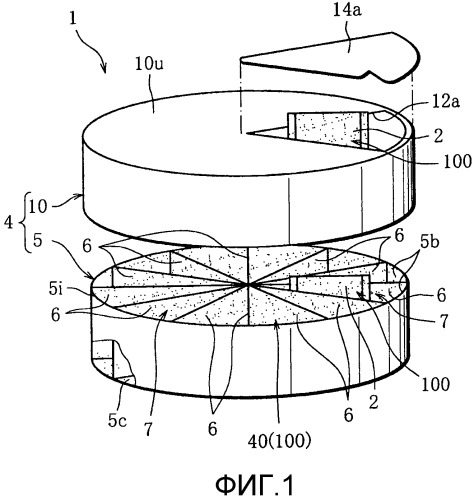

[0025] Фиг.1 - вид в перспективе удерживающего устройства цилиндрического типа согласно варианту А(1) выполнения изобретения.

Фиг.2 - увеличенный вид в сечении, показывающий внешнюю периферийную стенку корпуса и периферийную стенку крышки при рассмотрении сверху удерживающего устройства по Фиг.1.

Фиг.3 - вид в перспективе удерживающего устройства согласно варианту А(2) выполнения изобретения.

Фиг.4 - вид в перспективе удерживающего устройства согласно варианту А(3) выполнения изобретения.

Фиг.5 - вид в перспективе корпуса удерживающего устройства согласно варианту А(4) выполнения изобретения.

Фиг.6 - вид в плане крышки удерживающего устройства согласно варианту А(4) выполнения изобретения.

Фиг.7 - вид в плане удерживающего устройства согласно варианту А(4) выполнения изобретения.

Фиг.8 - вид в плане удерживающего устройства согласно варианту А(5) выполнения изобретения.

Фиг.9 - вид в перспективе корпуса удерживающего устройства согласно варианту А(5) выполнения изобретения.

Фиг.10 - вид сбоку удерживающего устройства согласно варианту А(5) выполнения изобретения.

Фиг.11 - вид сбоку удерживающего устройства согласно варианту А(6) выполнения изобретения.

Фиг.12 - вид в перспективе удерживающего устройства коробчатого типа согласно варианту B(1) выполнения изобретения.

Фиг.13 - вид в перспективе удерживающего устройства согласно варианту B(2) выполнения изобретения.

Фиг.14 - вид в перспективе удерживающего устройства согласно варианту B(3) выполнения изобретения.

Фиг.15 - вид в перспективе удерживающего устройства согласно варианту B(4) выполнения изобретения.

Фиг.16(A)-16(C) - виды в сечении удерживающего устройства согласно варианту B(5) выполнения изобретения.

Фиг.17(A)-17(C) - виды в сечении удерживающего устройства согласно варианту B(6) выполнения изобретения.

Фиг.18(A)-18(C) - виды в сечении удерживающего устройства согласно варианту B(7) выполнения изобретения.

Фиг.19 - вид в сечении удерживающего устройства согласно варианту B(8) выполнения изобретения.

Фиг.20 - вид в плане удерживающего устройства согласно варианту B(9) выполнения изобретения.

Фиг.21 - вид спереди удерживающего устройства согласно варианту B(9) выполнения изобретения.

Фиг.22 - вид в сечении удерживающего устройства согласно варианту B(10) выполнения изобретения.

Фиг.23 - вид в сечении удерживающего устройства согласно варианту B(11) выполнения изобретения.

Фиг.24(A) и 24(B) - виды сбоку удерживающего устройства согласно варианту B(12) выполнения изобретения.

Фиг.25(A)-25(C) - виды в сечении удерживающего устройства двухъярусного коробчатого типа согласно варианту C(1) выполнения изобретения.

Фиг.26 - вид в сечении удерживающего устройства согласно варианту C(2) выполнения изобретения.

Фиг.27 - схематический вид катушечного механизма, показанного на Фиг.26.

Фиг.28 - вид сбоку удерживающего устройства согласно вариантам C(1) и C(2) выполнения изобретения, снабженный внешним корпусом.

Фиг.29 - схематический вид удерживающего устройства согласно вариантам C(1) и C(2) выполнения изобретения, в котором нижнее основание удерживается верхним корпусом.

Фиг.30 - вид в перспективе удерживающего устройства пластинчатого типа согласно варианту D(1) выполнения изобретения.

Фиг.31 - вид в перспективе удерживающего устройства согласно варианту D(2) выполнения изобретения.

Фиг.32 - вид в перспективе удерживающего устройства согласно варианту D(3) выполнения изобретения.

Фиг.33 - вид в перспективе удерживающего устройства согласно варианту D(4) выполнения изобретения.

Варианты выполнения изобретения

[0026] Сначала будут описаны удерживающие устройства типа цилиндрических емкостей, относящиеся к группе вариантов A выполнения изобретения.

Удерживающее устройство 1 согласно варианту А(1) выполнения изобретения по Фиг.1 содержит множество пакетиков 2, как оральных продуктов, и корпус 4 емкости, способный содержать пакетики 2.

Каждый пакетик 2 включает табачные частицы, полученные из табачного материала, и обертку, то есть лист нетканого материала, обертывающий табачные частицы.

Табачные частицы получают посредством скрашивания или измельчения табачного материала. Используя пакетик 2, пользователь вынимает пакетик 2 корпуса 4 емкости и помещает пакетик 2 в его/ее рот. В частности, пользователь удерживает пакетик 2 под его/ее верхней губой и принимает через десны табачные компоненты из табачных частиц, вымывающиеся в слюну. Соответственно, пользователь может ощущать вкус табачных частиц, получая табачные компоненты из табачных частиц. Для обеспечения легкого вымывания и приема табачных компонентов табачные частицы имеют высокое влагосодержание.

[0027] С другой стороны, корпус 4 емкости включает корпус 5 и крышку 10, съемным образом закрывающую корпус 5. Корпус 5 и крышка 10 выполнены из синтетической смолы.

В частности, корпус 5 имеет форму низкопрофильного цилиндра, который открыт на его верхней поверхности, и в корпусе 5 расположено множество разделительных перегородок 6. Каждая разделительная перегородка 6 поднимается вертикально от внутренней нижней поверхности корпуса 5 и проходит радиально наружу от центра корпуса 5 до периферийной стенки 5i корпуса 5. Следовательно, разделительные перегородки 6 и периферийная стенка 5i взаимодействуют друг с другом для радиального разделения внутреннего пространства корпуса 5 на множество камер 7, и в каждой камере 7 содержится пакетик 2. Верхние края разделительных перегородок 6 расположены в одной плоскости с верхним краем периферийной стенки 5i.

[0028] Внутренние поверхности корпуса 5 водонепроницаемы. То есть, внутренняя нижняя поверхность 5c, периферийная стенка 5i и разделительные перегородки 6 корпуса 5, которые образуют вмещающие камеры 7, покрыты водоотталкивающим агентом 40 по всей их площади. Водоотталкивающим агентом 40 может быть, например, парафин.

Крышка 10, с другой стороны, имеет форму низкопрофильного цилиндра, который открыт на его нижней поверхности и имеет размер, достаточный для окружения верхнего открытого конца и периферийной стенки 5i корпуса 5.

[0029] Во внешней верхней поверхности 10u крышки 10 образовано отверстие 12a, служащее в качестве отверстия для извлечения и имеющее форму и размер, подобные форме и размеру плоскости отверстия вышеупомянутой вмещающей камеры 7. Соответственно, при вращении крышки 10 в главном направлении корпуса 5, когда корпус 5 закрыт крышкой 10, отверстие 12a совмещается с одной из камер 7.

Кроме того, к верхней поверхности 10u крышки 10 прикреплено открывающее-закрывающее средство 14a для закрывания отверстия 12a. Открывающее-закрывающее средство 14a является повторно закрывающим средством, которое может быть прикреплено снова к верхней поверхности 10u.

[0030] Крышка 10 может вращаться только в одном направлении вдоль периферийной стенки 5i корпуса 5. С этой целью применен храповой механизм между периферийной стенкой 5i корпуса 5 и периферийной стенкой 10i крышки 10.

В частности, как показано на Фиг.2, храповой механизм включает одну защелку 16 и множество защелок 18. Защелка 16 отступает от внешней периферийной поверхности 5a периферийной стенки 5i корпуса 5, и защелки 18 отступают от внутренней периферийной поверхности 10a периферийной стенки 10i крышки 10. Каждая защелка 16 и 18 имеет в целом форму прямоугольного треугольника. То есть защелка 16; 18 имеет перпендикулярную поверхность 16a; 18a и наклонную поверхность 16b; 18b. Перпендикулярная поверхность 16a; 18a перпендикулярна соответствующей периферийной стенке 5i; 10i, и наклонная поверхность 16b; 18b наклонена относительно соответствующей периферийной стенки 5i; 10i. Защелки 16 и 18 ориентированы в направлениях против друг друга при взгляде в направлении внешней окружности периферийных стенок 5i и 10i. Соответственно, когда крышка 10 вращается относительно корпуса 5 в главном направлении слева направо при взгляде на Фиг.2, и одна из защелок 18 крышки 10 достигает одной защелки 16 корпуса 5, защелка 18 проходит поверх защелки 16, при этом ее наклонная поверхность 18b находится в скользящем контакте с наклонной поверхностью 16b защелки 16. При упругой деформации периферийной стенки 10i крышки 10 защелка 18 поднимается по защелке 16, и в этот момент периферийная стенка 10i освобождается от упругой деформации. В результате, защелка 18, которая поднялась по защелке 16, движется к периферийной стенке 5i корпуса 5 и занимает положение, в котором защелка 18 может упираться в защелку 16, когда крышку 10 вращают в противоположном направлении. А именно, когда крышку 10 вращают в противоположном направлении справа налево, перпендикулярная поверхность 18a защелки 18 упирается в перпендикулярную поверхность 16a защелки 16, таким образом, предотвращая обратное вращение крышки 10. Защелки 18 распределены в направлении внешней окружности крышки 10 равномерно по круговой длине секции периферийной стенки 5i, соответствующей одной камере 7. Кроме того, когда одна защелка 18 упирается в защелку 16 в противоположном направлении крышки 10, отверстие 12a совмещается с соответствующей одной из камер 7.

[0031] При использовании емкости 1 указанного выше варианта А(1) выполнения изобретения пользователь снимает открывающее-закрывающее средство 14a с верхней поверхности 10u крышки 10 для вскрытия отверстия 12a и, в случае необходимости, вращает крышку 10 вперед для совмещения отверстия 12a с одной из камер 7. В этом состоянии пользователь захватывает его/ее пальцами пакетик 2, содержащийся в этой камере 7, и вынимает пакетик 2 из удерживающего устройства 1 через отверстие 12a. Пользователь помещает пакетик 2 в его/ее рот и держит его между верхней губой и десной так, что пользователь может получать удовольствие от вкуса табака.

[0032] Пакетики 2 содержатся по отдельности в соответствующих камерах 7, отделенных разделительными перегородками 6, и поэтому при содержании в удерживающем устройстве 1 пакетики 2 не слипаются. Кроме того, пользователь может извлечь пакетик 2, не касаясь других пакетиков 2. Таким образом, пользователь может легко выбрать только нужный ему пакетик 2. Кроме того, даже если содержимое пакетика 2 протекает на его наружную поверхность, такое просачивание не вызывает прилипания к другим пакетикам 2. Другие пакетики 2 в удерживающем устройстве 1, таким образом, могут сохранять гигиеническое состояние.

[0033] Внутренние поверхности камер 7, то есть внутренняя нижняя поверхность, периферийная стенка 5i и разделительные перегородки 6 корпуса 5 покрыты водоотталкивающим агентом 40. Таким образом, даже если содержимое пакетика 2 протекает, такое просачивание через разделительные перегородки 6 и прилипание к пакетикам 2, содержащимся в других камерах 7, предотвращается.

После использования использованный пакетик 2 может содержаться в пустой камере 7. Так как крышка 10 может вращаться только в одном направлении, камера 7, содержащая использованный пакетик 2, не поступает снова в положение, совпадающее с отверстием 12a, пока все пакетики 2, содержащиеся в удерживающем устройстве 1, не будут использованы.

[0034] Так как табачные частицы в пакетике 2 имеют высокое влагосодержание, как указано выше, вода, содержащаяся в табачных частицах, может протекать на поверхность пакетика 2. В таком случае, табачные компоненты табачных частиц могут также протекать вместе с влагой. Для компенсации такой потери табачных компонентов, по меньшей мере либо обертка пакетика 2, а именно лист нетканого материала, либо корпус 5 может содержать пищевой ароматизатор 100. Когда пищевой ароматизатор 100 содержится в корпусе 5, он может быть нанесен по меньшей мере на одну из внутренней нижней поверхности 5c, периферийной стенки 5i и каждую разделительную перегородку 6, которые образуют отдельные вмещающие камеры 7 корпуса 5, по всей их площади.

[0035] Пищевой ароматизатор 100 может содержать ментол, мяту, ваниль, абрикос, черный чай, какао, лакрицу или мед отдельно или в комбинации для удовлетворения потребностей пользователя. Однако пищевой ароматизатор 100 не должен портить особый вкус табачных частиц, и так как табачные частицы являются щелочными, использование кислотных придающих вкус средств следует исключать.

Кроме того, пищевой ароматизатор 100 используется в порошковой форме или в жидкой форме, полученной посредством растворения пищевого ароматизатора в растворителе. В качестве растворителя могут использоваться вода, спирт, глицерин, пропиленгликоль и т.п.

[0036] Когда пищевой ароматизатор 100 содержится в пакетике 2, желательно, чтобы пищевой ароматизатор 100 содержал глицерин, пропиленгликоль и т.п., которые также действуют как увлажнители. В этом случае, лист нетканого материала снабжается 1 вес.% глицерина на основе смеси, содержащей табачные частицы, как его главную составную часть.

С другой стороны, когда пищевой ароматизатор 100 содержится в корпусе 5, в качестве пищевого ароматизатора 100 используется раствор ментола, полученный посредством растворения 1 вес.% ментола в спирте. Раствор ментола наносят посредством распыления по меньшей мере на одну из внутренней нижней поверхности 5c, периферийной стенки 5i и каждой разделительной перегородки 6, которые образуют отдельные вмещающие камеры 7 корпуса 5, по всей их площади.

[0037] Удерживающее устройство 1 согласно варианту А(2) выполнения изобретения по Фиг.3 имеет корпус 5 с камерами 7, открывающимися в боковую сторону. В частности, периферийная стенка 5i корпуса 5 имеет почти прямоугольные отверстия, образованные в ней так, чтобы они соответствовали положению соответствующих камер 7. Отверстие 12b вместо указанного выше отверстия 12a образовано в периферийной стенке 10i крышки 10 и имеет размер, совпадающий с размером каждого отверстия, образованного в корпусе 5. Открывающее-закрывающее средство (не показано) для открывания и закрывания отверстия 12b прикреплено к периферийной стенке 10i крышки 10. Кроме того, между корпусом 5 и крышкой 10 расположен храповой механизм, подобный указанному выше храповому механизму, допускающий вращение крышки 10 только в одном направлении.

[0038] Внутренние поверхности корпуса 5, то есть внутренняя нижняя поверхность 5c, верхняя пластина 5d и разделительные перегородки 6 корпуса 5, которые образуют отдельные вмещающие камеры 7, покрыты водоотталкивающим агентом 40 и пищевым ароматизатором 100 по всей их площади.

Удерживающее устройство 1 согласно варианту А(3) выполнения изобретения по Фиг.4 включает внутреннюю периферийную стенку 9i, расположенную в корпусе 5. Внутренняя периферийная стенка 9i расположена концентрически относительно периферийной стенки 5i. Соответственно, внутри внутренней периферийной стенки 9i образована временно вмещающая камера 9, и между внутренней периферийной стенкой 9i и периферийной стенкой 5i образован кольцевое пространство 20. В кольцевом пространстве 20 расположено множество разделительных перегородок 6. Разделительные перегородки 6 проходят в радиальных направлениях корпуса 5 от внутренней периферийной стенки 9i к периферийной стенке 5i и расположены с равномерными интервалами в направлении внешней окружности корпуса 5. В этом случае, также разделительные перегородки 6 разделяют кольцевое пространство 20 радиально на множество камер 7, и в каждой из вмещающих камер 7 содержится пакетик 2.

[0039] Внутренние поверхности корпуса 5, то есть внутренняя нижняя поверхность 5c, периферийная стенка 5i, разделительные перегородки 6 и внутренняя периферийная стенка 9i корпуса 5, которые образуют вмещающие камеры 7 и камеру 9 временного содержания, покрыты водоотталкивающим агентом 40 и пищевым ароматизатором 100 по всей их площади.

С другой стороны, крышка 10 имеет отверстие 12c, как отверстие для извлечения, и другое отверстие 12d, образованные в ее верхней поверхности 10u, соответственно. Отверстие 12c расположено во внешнем районе верхней поверхности 10u и имеет форму и размер, подобные форме и размеру плоскости отверстия каждой вмещающей камеры 7. Отверстие 12d расположено в центре верхней поверхности 10u и имеет форму и размер, соответствующие форме и размеру временно вмещающей камеры 9. Кроме того, к верхней поверхности 10u прикреплены открывающие-закрывающие средства 14c и 14d. Открывающие-закрывающие средства 14c и 14d используются для открывания и закрывания отверстий 12c и 12d, соответственно, и являются средствами повторно закрываемого типа, которые могут снова прикрепляться к верхней поверхности 10u. Отверстия 12c и 12d могут быть единым отверстием, и, аналогично, открывающие-закрывающие средства 14c и 14d могут быть единственным закрывающим средством.

[0040] Удерживающее устройство 1 согласно варианту А(4) выполнения изобретения по Фиг.5-7 дополнительно включает вытяжную ленту 22, прикрепленную к верхней поверхности корпуса 5 согласно варианту А(3) выполнения изобретения. Вытяжная лента 22 имеет кольцевую форму и закрывает все вмещающие камеры 7, а именно, кольцевое пространство 20 корпуса 5.

В частности, вытяжная лента 22 имеет длину вдоль окружности, которая больше длины кольцевого пространства 20. Таким образом, когда кольцевое пространство 20 закрыто вытяжной лентой 22, избыточная часть вытяжной ленты 22 образует вытяжной язычок 22a, отступающий вверх от верхней поверхности корпуса 5, как показано на Фиг.5.

[0041] Как показано на Фиг.6, крышка 10 имеет указанные выше отверстия 12c и 12d и вытяжной паз 24 для вытяжной ленты 22, образованные в ее верхней поверхности 10u. Отверстия 12c и 12d закрыты соответствующими открывающими-закрывающими средствами 36 и 38 повторно закрываемого типа, которые могут быть прикреплены снова к верхней поверхности 10u.

На Фиг.6 открывающие-закрывающие средства 36 и 38 обозначены прерывистыми линиями с точками. Вытяжной паз 24 расположен возле отверстия 12c, проходит в радиальном направлении крышки 10 и имеет размер, достаточный для вытягивания сквозь него вытяжной ленты 22. Одна из кромок отверстия вытяжного паза 24 образована как пилообразная режущая часть 26, способная разрезать вытяжную ленту 22.

[0042] В то время как корпус 5 закрыт крышкой 10, как показано на Фиг.7, вытяжная лента 22 находится в таком состоянии, что вытяжной язычок 22a вытянут из вытяжного паза 24 и расположен на верхней поверхности 10u крышки 10.

При вытягивании пакетика 2 из удерживающего устройства 1 по Фиг.7, пользователь сначала отслаивает открывающее-закрывающее средство 36 для вскрытия отверстия 12c. Затем пользователь захватывает вытяжной язычок 22a вытяжной ленты 22 и тянет вытяжную ленту 22 вверх сквозь вытяжной паз 24, таким образом, что вытяжная лента 22 отслаивается от верхней поверхности корпуса 5. Это отслаивающее действие заставляет крышку 10 вращаться по часовой стрелке относительно корпуса 5 при взгляде на Фиг.7. В результате, одна камера 7 открывается в результате вытягивания вытяжной ленты 22, и одновременно открываемая камера 7 совмещается с отверстием 12c крышки 10 и открывается через отверстие 12c.

[0043] Соответственно, пользователь может легко извлекать пакетик 2, содержащийся в открытой камере 7, через отверстие 12c. Использованный пакетик 2 помещают в пустую камеру 7 или, после вскрытия открывающего-закрывающего средства 38 для вскрытия отверстия 12d, помещают в камеру 9 временного содержания через отверстие 12d.

Когда указанное выше вытягивание вытяжной ленты 22 повторяют, одна за другой открываются новые вмещающие камеры 7, и одновременно открытая камера 7 совмещается с отверстием 12c и оказывается открытой для доступа через него. Пользователь, таким образом, может легко получить доступ к только необходимому пакетику 2 и может легко извлекать один необходимый пакетик 2 из корпуса 5.

[0044] Если вытяжной язычок 22a вытяжной ленты 22 становится слишком длинным из-за повторного вытягивания вытяжной ленты 22, пользователь может оторвать избыточную часть вытяжного язычка 22a с использованием режущей части 26 вытяжного паза 24.

Удерживающее устройство 1 согласно варианту А(5) выполнения изобретения Фиг.8-11 имеет вытяжной паз 24, образованный в периферийной стенке 10i крышки 10, и отверстие 12e, подобное отверстию 12b в варианте А(2) выполнения изобретения. Отверстие 12e может быть открыто и закрыто при помощи скользящей крышки 30. Крышка 30 прикреплена к внутренней периферийной поверхности крышки 10 и может скользящего перемещения в направлении внешней окружности крышки 10. Кроме того, около вытяжного паза 24 расположен резак 34. Резак 34 проходит в осевом направлении крышки 10 и имеет режущую часть, ориентированную в радиально наружном направлении относительно крышки 10.

[0045] Кроме того, как показано на Фиг.9, корпус 5 имеет открытую внешнюю периферийную поверхность вместо открытой верхней поверхности корпуса 5 согласно варианту А(3) выполнения изобретения. В частности, вмещающие камеры 7 открыты в радиальном направлении наружу от корпуса 5. В этом случае корпус 5 имеет верхнюю пластину 5d вместо периферийной стенки 5i. Следовательно, каждая камера 7 образована верхней пластиной 5d, внутренней нижней поверхностью 5c, внутренней периферийной стенкой 9i и разделительными перегородками 6 корпуса 5. В этом случае, также внутренняя поверхность корпуса 5, то есть верхняя пластина 5d, внутренняя нижняя поверхность 5c, разделительные перегородки 6 и внутренняя периферийная стенка 9i корпуса 5, которые образуют вмещающие камеры 7 и камеру 9 временного содержания, покрыты водоотталкивающим агентом 40 и пищевым ароматизатором 100 по всей их площади.

[0046] Вытяжная лента 22 прикреплена к внешней периферии корпуса 5 и закрывает отверстия отдельных камер 7. На Фиг.10 вытяжная лента 22 обозначена прерывистой линией. Как ясно показано на Фиг.10, вытяжной язычок 22a вытяжной ленты 22 проходит наружу за пределы крышки 10 через вытяжной паз 24.

При вытягивании пакетик 2 из удерживающего устройства 1 согласно варианту А(5) выполнения изобретения, пользователь сначала со скольжением перемещает крышку 30 в направлении внешней окружности крышки 10 для вскрытия отверстия 12e. Затем пользователь тянет вытяжной язычок 22a вытяжной ленты 22 в направлении внешней окружности крышки 10, и когда вытяжная лента 22 оттянута от крышки 10, она отделена от внешней периферии корпуса 5. Это отслаивающее действие заставляет кры
