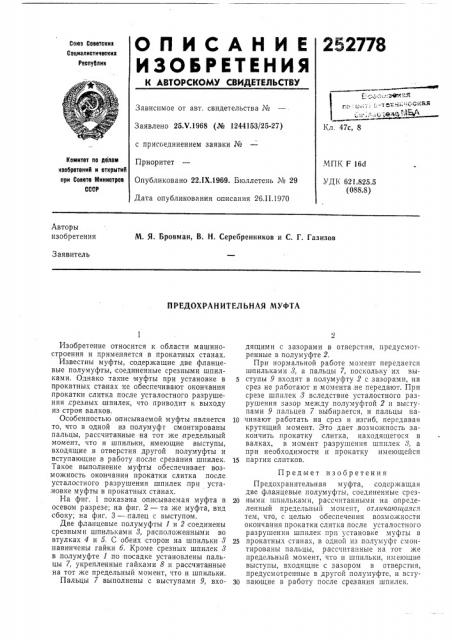

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюа Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 25.Ч.1968 (№ 1244153/25-27) с прис(единением заявки №

Приоритет

Опубликовано 22ЛХ.1969. Бюллетень № 29

Дата опубликования описания 26.II.1970

Кл. 47с, 8

Комитет по делам каобретеиий и открытий при Совете Мииистров

СССР

ЧПК F 16d

УДК 621.825.5 (088.8) Авторы изобретения

М. Я. Бровман, В. Н. Серебренников и С. Г. Газизов

Заявитель

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Изобретение относится к области машиностроения и применяется в прокатных станах.

Известны муфты, содержащие две фланцевые полумуфты, соединенные срезными шпилками. Однако такие муфты при установке в прокатных ста нах не обеспечивают окончания прокатки слитка после усталостного разрушения,срезных шпилек, что приводит к выходу из строя валков, Особенностью описьгваемой муфты является то, что в одной из полумуфт смонтированы пальцы, рассчитанные на тот же предельный момент, что и шпильки, имеющие выступы, входящие в отверстия другой полумуфты и вступающие в работу после срезания шпилек.

Такое выполнение муфты обеспечивает возможность окончан ия прокатки слитка после усталостного разрушения шпилек при уста,новке муфты в прокатных станах.

На фиг. 1 показана описываемая муфта в осевом разрезе; на фиг. 2 — та же муфта, вид сбоку; на фиг. 3 — палец с выступом.

Две фланцевые полумуфты и 2 соединены срезными шпильками 8, расположенными во втулках 4 и 5. С обеих сторон на шпильки 8 навинчены гайки 6. Кроме срезных шпилек 8 в полумуфте по посадке у|становлены пальцы 7, укрепленные гайками 8 и рассчитанные на тот же предельный моме|нт, что и шпильки.

Пальцы 7 выполнены с выступами 9, входящими с зазорами в отверстия, предусмотренные в полумуфте 2.

При нормальной работе момент передается шпильками 8, а пальцы 7, поскольку их вы5 ступы 9 входят в полумуфту 2 с зазорами, на срез не работают и,момента,не передают. При срезе шпилек 8 вследствие усталостного разрушения зазор между полумуфтой 2 и выступами 9 пальцев 7 выбирается, и пальцы на10 чинают работать на срез и изгиб, передавая крутящий момент. Это дает, возможность закончить прокатку слитка, находящегося в валках, в момент разрушения шпиле" 8, а при необходимости и прокатку имеющейся

15 партии слитков.

Предмет изобретения

Предохранительная муфта, содержащая две фланцевые полумуфты, соединенные срез20 ными шпильками, рассчитанными на определенный предельный момент, отличающаяся тем, что, с целью обеспечения возможности окончания прокатки слитка после усталостного разрушения шпилек при установке муфты в

25 прокатных станах, в одной из полумуфт смонтированы пальцы, рассчитанные на тот же предельный момент, что и шпильки, имеющие выступы, входящие с зазором в отверстия, предусмотренные в другой полумуфте, и всту30 пающие в работу после срезания шпилек, 252778 иа.!
