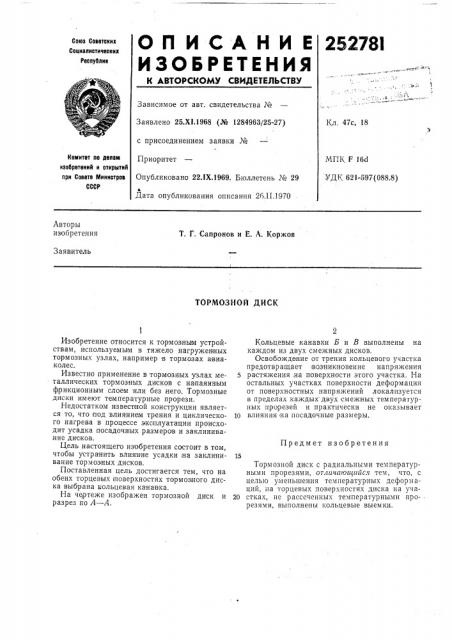

ОП ИСАНИ Е
ИЗОЫ ИтИНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 25.XI.1968 (№ 1284963/25-27) Кл. 47с, 18 с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК F 16d
УДК 621-597(088.8) Приоритет
Опубликовано 221Х.1969. Бюллетень № 29
Дата опубликования описания 26,II.1970
Авторы изобретения
Т. Г. Сапронов и Е. A. Коржов
Заявитель
ТОРМОЗНОЙ ДИСК
Кольцевые канавки Б и В выполнены на каждом из двух смежных дисков.
Освобождение от трения кольцевого участка предотвращает возникновение напряжения
5 растяжения,на поверхности .этого участка. На остальных участках поверхности деформация от поверхностных напряжений локализуется в пределах каждых двух смежных температурных прорезей и практически не оказывает
10 влияния .на посадочные размеры.
Тормозной диск с радиальными температурными прорезями, отличающийся тем, что, с целью уменьшения температурных деформаций, на торцевых поверхностях диска на уча20 стках, не рассеченных температурными про-резями, выполнены кольцевые выемки.
Изобретение относится к тормозным устройствам, используемым в тяжело нагруженных тормозных узлах, например в тормозах авиаколес.
Известно применение в тормозных узлах металлических тормозных дисков с напаянным ф рикционным слоем или без него. Тормозные диски имеют температурные прорези.
Недостатком известной конструкции является то, что .под влиянием трения и циклического нагрева в процессе эксплуатации происходит усадка посадочных размеров и заклинивание дисков.
Цель настоящего изобретения состоит в том, чтобы устранить влияние усадки на заклинивание тормозных дисков.
Поставленная цель достигается тем, что на обеих торцевых ловерхностях тормоз ного диска выбрана кольцевая канавка.
На чертеже изображен тормозной диск и разрез по А — А.
Предмет изобретения
252781
