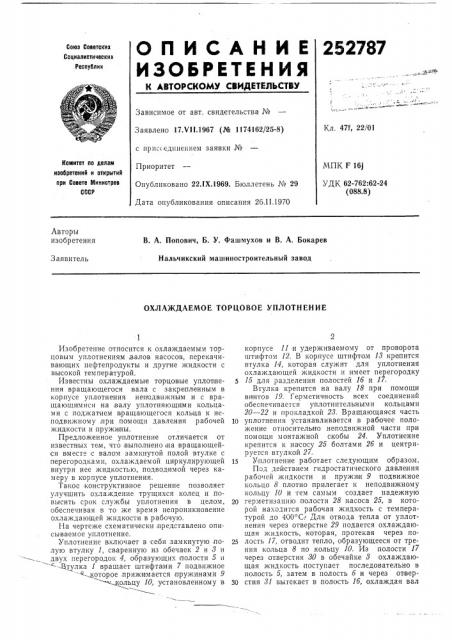

ОПИСАНИЕ 252787

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17.VI I.1967 (№ 1174162/25-8) с при "I единением заявки №

Приоритет

Опубликовано 22.IX 1969. Бюллетень № 29

Дата опубликования описания 2б.ll.1970

Кл, 47f, 22/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 16j

УДК 62-762 62-24 (088.8) Авторы изобретения

В. А. Попович, Б. У. Фашмухов и В. А. Бокарев

Нальчикский машиностроительный завод

Заявитель

ОХЛАЖДАЕМОЕ ТОРЦОВОЕ УПЛОТНЕНИЕ

Изобретение относится к охлаждаемым торцовым уплотнениям, валов насосов, перекачивающих нефтепродукты и другие жидкости с высокой температурой.

Известны охлаждаемые торцовые уплат пения вращающегося вала с закрепленным в корпусе уплотнения неп одвижным и с вращающимися на,валу уплотняющи ми кольцами с поджатием вращающегося кольца к неподвижному,при помощи давления рабочей жидкосги и пружинны.

Предложенное уплотнение отличается от известных тем, что выполнено на вращающейся вместе с валом замкнутой полой втулке с перегородками, охла>кдаемой циркулирующей внутри нее жидкостью, подводимой через камеру в корпусе уплотнения.

Такое конструктивное решение позволяет улучшить охлаждение трущихся колец и .повысить срок службы уплотнения в целом, обеспечивая в то же время непроникновение охлаждающей жидкости в рабочую, На чертеже схематически, представлено описываемое уплотнение.

Уплотнение включает в себя, замкнутую,полую втулку 1, сваренную из обечаек 2 и 8 и двух перегородок 4, образующих полости 5 и

---Втулка 1 вращает штифтами 7 подвижное .ц= которое .прижимается пружинами 9 ольцу 10, установленному в корпусе 11 и удерживаемому от проворота штифтом 12. В корпусе штифтом 18 крепится втулка 14, которая служит для уплотнения охлаждающей жидкости и имеет перегородку

15 для разделения полостей 1б и 17.

Втулка крепится на валу 18 при помощи визитов 19. Герметичность всех соединений обеспечивается уплотнительными кольцами

20 — 22 и прокладкой 28. Вращающаяся часть

10 уплотнения устанавливается в рабочее положение относительно неподвижной части при помощи монтажной скобы 24. Уплотнение крепится к насосу 25 болтами 2б и центрируется втулкой 27.

У плотнение работает следующим образом.

Под действием гидростатического давления рабочей жидкости и пружин 9 подвижное кольцо 8 плотно прилегает к неподвижному кольцу 10 и тем самым создает надежную

2р герметизацию полости 28 насоса 25, в которой находится рабочая жидкость с температурой до 400 С.- Для отвода тепла от уплотнения через отверстие 29 подается охлаждающая жидкость, которая, протекая через no2s лость 17, отводит тепло, образующееся от трения кольца 8 по кольцу 10. Из полости 17 через отверстия 80 в обечайке 8 охлаждающая жидкость поступает последовательно в полость 5, затем в полость б и через отвер30 стия 81 вытекает в полость 1б, охлаждая вал

252787

Предмет изобретения

27 8

28

Составитель Л. Шестова

Корректор О. И, Усова

Редактор А. Ю. Пейсоченко Техред Л. Я. Левина

Заказ 213/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

3 .18 и.уплотнительные кольца 20 и 22 и препятствуя подводу тепла от вала 18 к уплот неник1. Из,полости 1б отработанная охлаждающая жидкость вытекает через отверстие 82.

Охлаждаемое торцовое уплотнение вращающегося вала с закрепленным в корпусе уплотнения неподвижным и с вращающимся на валу уплотняющим кольцами с поджатием вращающегося кольца к неподвижному при помощи давления рабочей жидкости и пружины, ог.гичающееся тем, что, с целью улуч5 щения охлаждения и исключения попадания охлаждающей жидкости в рабочую, оно выполнено на вращающейся вместе с валом замкнутой полой втулке с перегородками, охлаждаемой циркулирующей внутри нее жид1О костью, подводимой через камеру в корпусе уплотнения.
