ОБЛАСТЬ ИЗОБРЕТЕНИЯ И СВЯЗАННАЯ ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к устройству формирования изображения для формирования изображения на материале (носителе) записи, в котором множество картриджей являются съемно монтируемыми, а также относится к картриджам.

[0002] Устройство формирования изображения формирует изображение на материале записи посредством использования процесса формирования изображения, такого как электрофотографический процесс, процесс электростатической записи или процесс магнитной записи. Примеры устройства формирования изображения могут включать в себя копировальную машину, принтер (LED принтер, лазерный принтер или тому подобное), факсимильную машину, текстовый процессор и многофункциональную машину из этих машин. Материал записи представляет собой материал, на котором изображение формируют посредством устройства формирования изображения, и он представляет собой лист бумаги, лист OHT, этикетку или тому подобное.

[0003] Например, картридж представляет собой картридж обработки или проявляющий картридж и находится в состоянии, в котором он является съемно монтируемым к основной сборке устройства из устройства формирования изображения, он участвует в процессе формирования изображения для формирования изображения на материале записи. Основная сборка устройства относится к составляющей части устройства за исключением картриджа из структуры устройства формирования изображения.

[0004] Картридж обработки изготавливают посредством интегральной сборки несущего изображение элемента, на котором скрытое изображение должно быть сформировано, и по меньшей мере одного из заряжающего средства, проявляющего средства, очищающего средства в качестве средства обработки, действующего на несущий изображение элемент, в картридж, и он является съемно монтируемым к основной сборке устройства. Несущий изображение элемент представляет собой электрофотографический фоточувствительный элемент в электрофотографическом процессе, диэлектрический элемент электростатической записи в процессе электростатической записи, магнитный элемент магнитной записи в процессе магнитной записи и т.п. Картридж обработки можно монтировать к и демонтировать с основной сборки устройства самим пользователем мужского пола или женского пола. По этой причине можно легко осуществлять обслуживание основной сборки устройства.

[0005] Следовательно, картридж обработки включает в себя картридж, изготавливаемый посредством интегральной сборки несущего изображение элемента и проявляющего средства в качестве средства обработки, и является съемно монтируемым к основной сборке устройства. Картридж обработки, который включает в себя несущий изображение элемент и проявляющее средство, в целом называют цельным типом. Кроме того, картридж обработки, который включает в себя несущий изображение элемент и средство обработки, отличное от проявляющего средства, в целом называют раздельным типом. То есть, проявляющее средство предоставляют в проявляющем блоке, отделенном от картриджа обработки, и картридж обработки, для формирования изображения, объединенный в пару с проявляющим блоком, обозначают как так называемый раздельный тип.

[0006] Кроме того, проявляющий картридж включает в себя проявляющий ролик (несущий проявитель элемент) и вмещает проявитель (тонер), используемый посредством проявляющего ролика для проявления скрытого изображения, сформированного на несущем изображение элементе, и является съемно монтируемым к основной сборке устройства. Также проявляющий картридж является съемно монтируемым к основной сборке устройства самим пользователем мужского пола (женского пола). По этой причине можно легко осуществлять обслуживание основной сборки устройства.

[0007] В случае проявляющего картриджа, несущий изображение элемент монтируют к основной сборке устройства или поддерживающему картридж элементу. Или несущий изображение элемент предоставляют в так называемом картридже обработки отдельного типа (в этом случае, картридж обработки не включает в себя проявляющее средство).

[0008] Следовательно, в отношении картриджа, картридж обработки цельного типа и картридж обработки отдельного типа включены в состав. Кроме того, картридж включает случай, когда картридж обработки отдельного типа и проявляющий картридж используют в паре. Дополнительно, картридж включает случай с проявляющим картриджем, в котором несущий изображение элемент прикрепляют к основной сборке устройства или поддерживающему картридж элементу, который способен действовать на несущий изображение элемент и является съемно монтируемым к несущему изображение элементу. Дополнительно, картридж включает в себя картридж проявителя, который вмещает проявитель (тонер), который должен быть подан в картридж обработки, проявляющий картридж или тому подобное.

[0009] Для удобства, электрофотографическое устройство формирования изображения, такое как принтер, использующий электрофотографический процесс, описано в качестве примера. Электрофотографический фоточувствительный элемент, который представляет собой несущий изображение элемент, электрически заряжают равномерно и подвергают избирательному воздействию света для формирования скрытого изображения. Затем скрытое изображение проявляют с использованием проявителя, таким образом, визуализируя в качестве изображения проявителя. Изображение проявителя переносят на материал записи. Перенесенное изображение проявителя подвергают применению тепла и давления для того, чтобы фиксировать его в качестве фиксированного изображения на материале записи с тем, чтобы записать (сформировать) изображение.

[0010] Такое электрофотографическое устройство формирования изображения было подвержено подаче проявителя или обслуживанию различных средств обработки. В качестве средства для облегчения операции подачи проявителя или обслуживания весь или часть из электрофотографического фоточувствительного элемента, заряжающего средства, проявляющего средства, очищающего средства и т.п. интегрально собирают в картридж в каркасе. Дополнительно, используют тип картриджа, в котором этот картридж съемно монтируют к основной сборке устройства электрофотографического устройства формирования изображения.

[0011] Согласно этому типу картриджа, обслуживание устройства может осуществлять сам пользователь мужского пола (женского пола) с тем, чтобы можно было заметно улучшить оперативность. Следовательно, этот тип картриджа широко используется в электрофотографических устройствах формирования изображения.

[0012] В настоящем документе представлено электрофотографическое устройство формирования изображения, в котором множество картриджей предоставлено и скомпоновано по существу в горизонтальном направлении. Для того чтобы облегчить демонтаж и монтаж картриджей по отношению к электрофотографическому устройству формирования изображения, предложена структура для интегрального извлечения множества картриджей (японская выложенная патентная заявка (JP-A) Hei 5-173375). В этой структуре предоставлен поддерживающий элемент, который представляет собой перемещаемый элемент, который можно вставлять внутрь и извлекать из электрофотографического устройства формирования изображения, и на поддерживающий элемент монтируют множество картриджей.

[0013] Дополнительно, для того чтобы регулировать положение картриджа в основной сборке устройства, существует структура, в которой предоставлен поддерживающий элемент с предотвращающей вращение (регулирующей) частью и предоставлен картридж с предотвращающим вращение упором (JP-A 2008-292804). В этой структуре предотвращающая вращение часть, предоставленная на поддерживающем элементе, и предотвращающий вращение упор картриджа входят в зацепление друг с другом с тем, чтобы регулировать положение картриджа в основной сборке устройства.

[0014] Настоящее изобретение предоставляет дальнейшее развитие описанного выше предшествующего уровня техники. То есть, в стандартных структурах регулирующая положение часть для картриджа предоставлена на поддерживающем элементе, который представляет собой перемещаемый элемент. По этой причине для того, чтобы выполнить позиционирование картриджа в основной сборке устройства с высокой точностью, существовала необходимость выполнить позиционирование поддерживающего элемента (относительное) к основной сборке устройства с высокой точностью. Дополнительно, существовала необходимость контролировать размеры поддерживающего элемента с высокой точностью, и, в частности, это выполняли посредством использования металлической пластины в качестве материала для формирования предотвращающей вращение части поддерживающего элемента. Это обусловлено тем, что металл пластины в целом можно обрабатывать со степенью точности выше, чем таковая материала из смолы. Однако, как результат, цена возрастала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0015] Главная цель настоящего изобретения состоит в том, чтобы предоставить устройство формирования изображения и картридж, которые способны выполнять позиционирование картриджа в основной сборке устройства с высокой точностью и при низкой стоимости.

[0016] Согласно одному из аспектов по настоящему изобретению, предоставлено устройство формирования изображения для формирования изображения на материале записи, содержащее: поддерживающий элемент для поддержки множества картриджей, при этом указанный поддерживающий элемент является перемещаемым в наружное положение, в котором указанный поддерживающий элемент может быть вытащен из основной сборки указанного устройства формирования изображения и где картриджи являются съемно монтируемыми к поддерживающему элементу, первое внутреннее положение, где картриджи позиционируют в основной сборке во внутренней части основной сборки, и второе внутреннее положение, где поддерживающий элемент является перемещаемым в наружное положение и первое внутреннее положение во внутренней части основной сборки; первую позиционирующую часть, предоставленную в основной сборке, для позиционирования ассоциированного картриджа из картриджей, когда поддерживающий элемент размещают в первом внутреннем положении, и первую предотвращающую часть, предоставленную в основной сборке, для предотвращения вращения ассоциированного картриджа вокруг первой позиционирующей части; и вторую позиционирующую часть, предоставленную на поддерживающем элементе, для позиционирования ассоциированного картриджа, когда поддерживающий элемент размещают между наружным положением и вторым внутренним положением, при этом вторая позиционирующая часть находится в состоянии, в котором вторая позиционирующая часть находится на расстоянии от ассоциированного картриджа, когда поддерживающий элемент размещают в первом внутреннем положении.

[0017] Согласно другому аспекту настоящего изобретения предоставлен картридж, съемно монтируемый к устройству формирования изображения для формирования изображения на материале записи, при этом устройство формирования изображения содержит: поддерживающий элемент для поддержки множества картриджей, при этом указанный поддерживающий элемент является перемещаемым в наружное положение, в котором указанный поддерживающий элемент может быть вытащен из основной сборки указанного устройства формирования изображения и где картриджи являются съемно монтируемыми к поддерживающему элементу, первое внутреннее положение, где картриджи позиционируют в основной сборке во внутренней части основной сборки, и второе внутреннее положение, где поддерживающий элемент является перемещаемым в наружное положение и первое внутреннее положение во внутренней части основной сборки; первую позиционирующую часть, предоставленную в основной сборке, для позиционирования ассоциированного картриджа из картриджей, когда поддерживающий элемент размещают в первом внутреннем положении, и первую предотвращающую часть, предоставленную в основной сборке, для предотвращения вращения ассоциированного картриджа вокруг первой позиционирующей части; и вторую позиционирующую часть, предоставленную на поддерживающем элементе, для позиционирования ассоциированного картриджа, когда поддерживающий элемент размещают между наружным положением и вторым внутренним положением, причем картридж содержит: первую часть, подлежащую позиционированию, для зацепления с первой позиционирующей частью; первую часть, подлежащую предотвращению, для зацепления с первой предотвращающей частью; и вторую часть, подлежащую позиционированию, для зацепления со второй позиционирующей частью, при этом вторая позиционирующая часть находится в состоянии, в котором вторая позиционирующая часть находится на расстоянии от ассоциированного картриджа, когда поддерживающий элемент размещают в первом внутреннем положении.

[0018] Эти и другие цели, признаки и преимущества по настоящему изобретению станут более ясными после рассмотрения следующего описания предпочтительных вариантов осуществления настоящего изобретения, взятого в сочетании с сопроводительными чертежами.

КРАТКОЕ ОПИСАНИЕ РИСУНКОВ

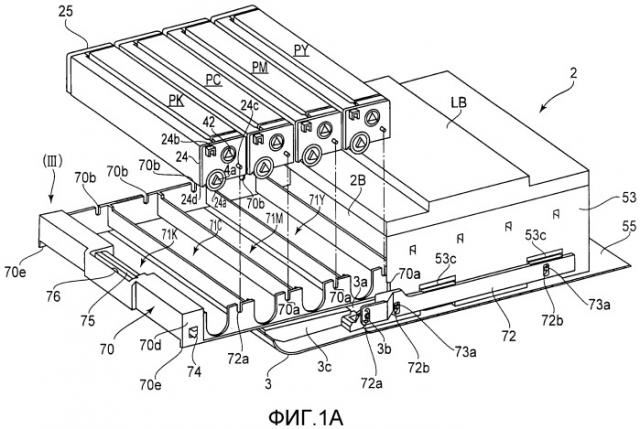

[0019] На фиг. 1A представлен вид в перспективе устройства формирования изображения в одном из вариантов осуществления, как видно с приводной стороны, в таком состоянии, в котором передняя дверца открыта и лоток (поддерживающий элемент) вытащен наружу из основной сборки устройства через отверстие основной сборки устройства.

[0020] На фиг. 1B представлен вид в перспективе устройства формирования изображения, как видно с неприводной стороны.

[0021] На фиг. 2 представлен вид в перспективе внешнего вида устройства формирования изображения.

[0022] На фиг. 3 представлен схематический вид, в котором показана продольная поверхность левой стороны устройства формирования изображения.

[0023] На фиг. 4 представлен увеличенный вид одной части картриджа, представленной на фиг. 3.

[0024] На части (a) фиг. 5 представлен вид в перспективе картриджа, как видно с приводной стороны, и на (b) фиг. 5 представлен вид в перспективе картриджа, как видно с неприводной стороны.

[0025] На фиг. 6 представлен схематический вид, в котором показано состояние, в котором передняя дверца открыта, а лоток перемещают вверх из первого внутреннего положения (I) во второе внутреннее положение (II).

[0026] На фиг. 7 представлен схематический вид, в котором показано состояние, в котором лоток вытягивают из второго внутреннего положения (II) в наружное положение (III) снаружи основной сборки устройства.

[0027] На части (a) фиг. 8 представлен вид в перспективе, на котором показаны позиционирующие части основной сборки устройства, и части (b) фиг. 8 представлен вид в перспективе, на котором показаны позиционирующие части основной сборки устройства и части картриджей, подлежащие позиционированию.

[0028] На частях (a) и (b) фиг. 9, (a) и (b) фиг. 10A, (a) и (b) фиг. 10B, (a) и (b) фиг. 11A и с (a) до (c) фиг. 11B представлены схематические виды для того, чтобы проиллюстрировать механизм сдвига лотка относительно основной сборки устройства.

[0029] На частях (a) и (b) фиг. 12 и с (a) до (d) фиг. 13 представлен схематический вид для того, чтобы проиллюстрировать запирающую часть лотка по отношению к основной сборке устройства.

[0030] На фиг. 14, (a) и (b) фиг. 15 и (a) и (b) фиг. 16 представлены схематические виды для того, чтобы проиллюстрировать позиционирующие части лотка и части картриджей, подлежащие позиционированию.

[0031] На частях (a) и (b) фиг. 17 представлены схематические виды для того, чтобы проиллюстрировать зацепление между перевернутым U-образным желобковым элементом и предотвращающей вращение частью.

[0032] На частях (a) и (b) фиг. 18 представлены схематические виды для того, чтобы проиллюстрировать позиционирующие части основной сборки устройства и части картриджа, подлежащие позиционированию.

[0033] На фиг. 19 представлен вид в перспективе, на котором показан стандартный способ позиционирования картриджа.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[Вариант осуществления 1]

(Общая структура устройства формирования изображения)

[0034] На фиг. 2 представлен вид в перспективе внешнего вида устройства 1 формирования изображения в этом варианте осуществления и на фиг. 3 представлен вид продольной поверхности левой стороны устройства 1 формирования изображения. Устройство 1 формирования изображения представляет собой основанный на четырех цветах полноцветный электрофотографический лазерный принтер, в котором используют электрофотографический процесс, в котором предоставлены четыре (с первого по четвертый) картриджа P (PY, PM, PC, PK) обработки в качестве множества картриджей. Устройство 1 формирования изображения (принтер) может формировать основанное на четырех цветах полноцветное изображение или монохроматическое изображение на листовом материале записи на основе электрического сигнала изображения, вводимого из внешнего хост-устройства 200, такого как персональный компьютер или считыватель изображений, в часть 100 схемы управления (плата схемы управления).

[0035] В дальнейшем описании, передняя сторона (сторона передней поверхности) устройства 1 формирования изображения обозначает сторону, на которой предоставлена дверца (передняя дверца) 3 открытия/закрытия устройства. Задняя сторона (сторона задней поверхности) устройства 1 представляет собой сторону, противоположную передней стороне. Направление вперед относится к направлению, направленному от задней стороны к передней стороне, и направление назад относится к направлению, противоположному направлению вперед. Левая и правая (стороны) обозначают левую и правую стороны, когда на устройство 1 смотрят с передней стороны. Направление влево относится к направлению, направленному справа налево, и направление вправо относится к направлению, направленному слева направо.

[0036] Вверх и вниз относятся к направлению вверх и вниз в направлении гравитации, и направление вверх представляет собой направление, направленное снизу вверх, и направление вниз представляет собой направление, направленное сверху вниз.

[0037] Дополнительно, продольное направление представляет собой направление, параллельное направлению оси вращения электрофотографического фоточувствительного барабана 4 в качестве несущего изображение элемента. Направление в ширину представляет собой направление, перпендикулярное продольному направлению. Дополнительно, одна концевая сторона по отношению к продольному (направлению) представляет собой приводную сторону, а другая концевая сторона представляет собой неприводную сторону. В этом варианте осуществления правая концевая сторона представляет собой приводную сторону, а левая концевая сторона представляет собой неприводную сторону.

[0038] Вмещающая картридж часть 2A предоставлена внутри основной сборки 2 устройства. В этой вмещающей картридж части 2A четыре (с первого по четвертый) картриджа (обработки) PY, PM, PC и PK горизонтально скомпонованы от задней стороны в направлении передней стороны основной сборки 2 устройства (линейная структура или тандемный тип).

[0039] На фиг. 4 представлен увеличенный вид одной части картриджа, показанной на фиг. 3. В этом варианте осуществления каждый картридж P представляет собой картридж обработки цельного типа, включающий в себя электрофотографический фоточувствительный барабан 4 в качестве несущего изображение элемента и включающий в себя, в качестве средства обработки, действующего на барабан 4, заряжающее средство, проявляющее средство и очищающее средство.

[0040] В этом варианте осуществления заряжающий ролик 5 используют в качестве заряжающего средства, проявляющий ролик 6 используют в качестве проявляющего средства и очищающее лезвие 7 используют в качестве очищающего средства. Соответствующие картриджи P имеют один и тот же механизм электрофотографического процесса и различаются цветом проявителей (тонеров). Конкретная структура картриджа P описана далее.

[0041] Первый картридж PY вмещает тонер желтого цвета (Y) в проявляющем устройстве 9, и изображение из тонера желтого цвета (Y) формируют на поверхности барабана 4. Второй картридж PM вмещает тонер пурпурного цвета (маджента) (M) в проявляющем устройстве 9, и изображение из тонера пурпурного цвета (M) формируют на поверхности барабана 4. Третий картридж PC вмещает тонер голубого цвета (C) в проявляющем устройстве 9, и изображение из тонера голубого цвета (C) формируют на поверхности барабана 4. Четвертый картридж PK вмещает тонер черного цвета (K) в проявляющем устройстве 9, и изображение из тонера черного цвета (K) формируют на поверхности барабана 4.

[0042] Каждый из картриджей P, вмещенный во вмещающую картридж часть 2A, поджимают сверху посредством поджимающего (прижимающего) механизма 80 в состоянии, в котором дверца 3 закрыта по отношению к основной сборке 2 устройства. Как результат, каждый картридж P позиционно фиксируют и удерживают за счет того, что он поджат к части, подлежащей позиционированию, которая описана ниже, в стороне основной сборки 2 устройства.

[0043] В этом состоянии, движущую силу для вращения барабана 4 со стороны основной сборки 2 устройства можно передавать на картридж P с тем, чтобы вращательным образом приводить барабан 4 во вращательное движение в направлении против часовой стрелки, указанном стрелкой D, с предварительно определяемой окружной скоростью. Дополнительно, движущую силу для вращения проявляющего ролика 6 со стороны основной сборки 2 устройства на картридж P можно передавать с тем, чтобы приводить проявляющий ролик 6 во вращательное движение по часовой стрелке по стрелке E с предварительно определяемой окружной скоростью. Дополнительно, со стороны основной сборки 2 устройства на картридж P можно подавать предварительно определяемые напряжения смещения (заряжающее смещение, проявляющее смещение и т.п.) на заряжающий ролик 5 и проявляющий ролик 6.

[0044] Над картриджами с первого по четвертый PY, PM, PC и PK предоставлен блок LB лазерного сканера в качестве экспонирующего средства. Этот блок LB сканера выводит лазерный свет Z, модулированный в соответствии с информацией изображения (картинки), подлежащей обработке изображения посредством части 100 схемы управления. Лазерный свет Z проходит через часть 10 экспонирующего окна в стороне верхней поверхности картриджа P, таким образом, подвергая поверхность барабана 1 сканирующей экспозиции.

[0045] Блок 12 ремня промежуточного переноса в качестве элемента переноса предоставлен под картриджами PY, PM, PC и PK. Блок 12 ремня включает в себя приводной ролик 13, ролик 14 поворота и ролик 15 натяжения, вокруг которых гибкий ремень 12 переноса проходит и натянут. Приводной ролик 13 и ролик 15 натяжения предоставлены в задней стороне в основной сборке 2 устройства. Ролик 14 поворота предоставлен в передней стороне в основной сборке 2 устройства. Нижняя поверхность барабана 4 каждого картриджа P контактирует с верхней поверхностью части верхней стороны ремня из ремня 12. Внутри ремня 12 предоставлены ролики 17 первичного переноса, контактирующие с частью верхней стороны ремня из ремня 12, контактирующего с нижней поверхностью барабана 4 соответствующих картриджей P. В каждом картридже P контактная часть между барабаном 4 и ремнем 12 представляет собой часть первичного переноса. Ролик 17 вторичного переноса контактирует с ремнем 12 и расположен напротив приводного ролика 13 через ремень 12. Контактная часть между ремнем 12 и роликом 17 вторичного переноса представляет собой часть вторичного переноса.

[0046] Под блоком 11 предоставлен подающий (листы) блок 18. Блок 18 включает в себя подающий листы лоток 19, в котором листы материала S записи уложены в стопку и вмещены, подающий листы ролик 20, пару 20a замедляющих роликов и пару 20b регистрирующих роликов. Лоток 19 съемно монтируют к основной сборке 2 устройства с передней стороны основной сборки 2 устройства (фронтальная загрузка). Часть 19a ручки (для держания) предоставлена на пластине передней поверхности лотка 19. Дополнительно, в задней стороне основной сборки 2 устройства предоставлены фиксирующий блок 21 и выгружающий (листы) блок 22. Дополнительно, верхняя поверхность основной сборки 2 устройства образует лоток 23 выгрузки (листов).

(Операция формирования изображения)

[0047] Операция формирования полноцветного изображения представляет собой следующее. Барабан 4 каждого картриджа P приводят во вращательное движение с предварительно определяемой управляемой скоростью (стрелка D на фиг. 4). Дополнительно, также ремень 12 приводят во вращательное движение в том же направлении (стрелка С на фиг. 4), что и направление вращения барабана 4 со скоростью, которая соответствует скорости барабана 4. Блок LB также приводят в действие.

[0048] В этом варианте осуществления заряжающий ролик 5 в качестве заряжающего средства представляет собой электропроводящий ролик в виде контактного заряжающего элемента, контактирующего с барабаном 4 с предварительно определяемой прижимной силой, и его вращают посредством вращения барабана 4. Синхронно с приводом блока LB, предварительно определяемое заряжающее смещение подают на заряжающий ролик 2 в каждом картридже. Как результат, поверхность барабана 4 равномерно электрически заряжают до предварительно определяемой полярности и потенциала.

[0049] Блок LB сканирует (экспонирует) поверхность каждого барабана 4 лазерным светом Z, модулированным в соответствии с сигналом изображения для ассоциированного цвета. Как результат, электростатическое скрытое изображение, соответствующее сигналу изображения для ассоциированного цвета, формируют на поверхности барабана 4. Сформированное таким образом электростатическое скрытое изображение проявляют в изображение из тонера посредством проявляющего ролика 6, который приводят во вращательное движение (стрелка E на фиг. 4) с предварительно определяемой скоростью в проявляющем устройстве (блоке) 9. На проявляющий ролик 6 подают предварительно определяемое проявляющее смещение.

[0050] Посредством такой операции электрофотографического процесса формирования изображения, изображение из тонера желтого цвета (Y), которое соответствует компоненту изображения желтого цвета (Y) полноцветного изображения, формируют на барабане 4 первого картриджа PY. Изображение из тонера первично переносят на ремень 12 в части первичного переноса картриджа PY. На ролик 16 переноса подают предварительно определяемое смещение первичного переноса. Аналогичным образом, на барабане 4 второго картриджа PM формируют изображение из тонера пурпурного цвета (M), который соответствует компоненту изображения пурпурного цвета (M) полноцветного изображения. Изображение из тонера первично переносят с наложением на изображение из тонера Y, которое уже перенесено на ремень 12, в части первичного переноса картриджа PM.

[0051] Аналогичным образом, на барабане 4 третьего картриджа PC формируют изображение из тонера голубого цвета (C), которое соответствует компоненту изображения голубого цвета (C) полноцветного изображения. Изображение из тонера первично переносят с наложением на изображения из тонеров Y и M, которые уже перенесены на ремень 12, в части первичного переноса картриджа PC.

[0052] Аналогичным образом, на барабане 4 четвертого картриджа PK формируют изображение из тонера черного цвета (K), которое соответствует компоненту изображения черного цвета (K) полноцветного изображения. Изображение из тонера первично переносят с наложением на изображения проявителей Y, M и С, которые уже перенесены на ремень 12, в части переноса картриджа PK.

[0053] Таким образом, нефиксированное полноцветное изображение из тонера на основе четырех цветов Y, M, С и К формируют на ремне 12, проходящем через часть первичного переноса четвертого картриджа PK. В каждом картридже P, остаточный тонер первичного переноса, остающийся на поверхности барабана 4 после первичного переноса изображений из тонера с барабана 4 на ремень 12, удаляют с поверхности барабана посредством очищающего лезвия 7.

[0054] Между тем, подающий ролик 20 подающего блока 18 приводят в движение с предварительно определяемым хронированием управления. Как результат, листы материала S записи в лотке 19 подают и затем разделяют и подают один за одним посредством пары 20a замедляющих роликов. Материал S записи вводят в часть вторичного переноса посредством пары 20b регистрирующих роликов с предварительно определяемым хронированием управления и затем передают посредством зажатия. Во время зажимной передачи материала S записи в части вторичного переноса, на ролик 17 вторичного переноса подают предварительно определяемое смещение вторичного переноса. Как результат, на материале S записи наложенные изображения из тонеров четырех цветов совместно переносят с ремня 12.

[0055] Материал S записи, выходящий из части вторичного переноса, отделяют от поверхности ремня 12 и затем направляют в фиксирующий блок 21, чтобы подвергнуть теплу и давлению в фиксирующем зажиме. Как результат, осуществляют плавление и смешивание цветов наложенных изображений из тонеров четырех цветов, таким образом фиксируя в виде полноцветного фиксированного изображения. Затем материал S записи перемещают из фиксирующего блока 21 и затем выгружают в виде продукта формирования полноцветного изображения на лоток 25 выгрузки посредством блока 22 выгрузки. В этом варианте осуществления остаточный тонер вторичного переноса, остающийся на поверхности ремня 12 после отделения материала S записи в части первичного переноса первого картриджа PY обработки, переносят обратно на поверхность барабана 4 и тогда удаляют с поверхности ремня 12. Затем поверхность барабана 4 очищают посредством очищающего лезвия 7 с тем, чтобы удалять остаточный тонер вторичного переноса с поверхности барабана вместе с остаточным роликом первичного переноса.

(Структура картриджа P)

[0056] Со ссылкой на фиг. 4 и (a) и (b) фиг. 5 описана структура картриджа P (PY, PM, PC, PK) в этом варианте осуществления. На части (a) фиг. 5 представлен вид в перспективе внешнего вида картриджа P, как видно с приводной стороны (правой концевой стороны), и на (b) фиг. 5 представлен вид в перспективе внешнего вида картриджа P, как видно с неприводной стороны (левой концевой стороны).

[0057] Картридж P в общих чертах разделен на блок 8 фоточувствительного барабана и проявляющий блок 9 в качестве проявляющего устройства. Блок 8 барабана включает в себя барабан 4, заряжающий ролик 5, контейнер 26 очистки в качестве каркаса очищающего устройства и очищающее лезвие 7. Контейнер 26 очистки предоставлен как единое целое с закрывающим элементом приводной стороны (правым и пластинчатым) 24 на одной концевой стороне и закрывающим элементом неприводной стороны (пластина левой стороны) 25 по отношению к его продольному направлению.

[0058] Барабан 4 вращательно поддерживают между закрывающими элементами 24 и 25 посредством несущих элементов приводной стороны и неприводной стороны (не показано), которые предоставлены на нижних частях закрывающих элементов 24 и 25 соответственно. Заряжающий ролик 5 вращательно поддерживают посредством перемещаемых несущих элементов 5a на их концевых частях и прижимают к барабану 4 с предварительно определяемым давлением посредством прижимной силы поджимающего элемента для поджатия несущих элементов 5a в направлении барабана 4. Заряжающий ролик 5 вращают посредством вращения барабана 4.

[0059] Очищающее лезвие 7 представляет собой эластическое резиновое лезвие, удлиненное в продольном направлении барабана 4. Это лезвие 7 удерживает поддерживающая металлическая пластина 7a, и оно неподвижно предоставлено на контейнере 26 очистки через поддерживающую металлическую пластину 7a в состоянии, в котором его (свободная) концевая часть контактирует с барабаном 4 с предварительно определяемым давлением по отношению к направлению, противоположному направлению вращения барабана 4. Остаточный тонер первичного переноса, остающийся на поверхности барабана 4, соскребают посредством лезвия 7 и собирают в контейнер 26 очистки.

[0060] Проявляющий блок 9 включает в себя проявляющий контейнер 29 в качестве каркаса проявляющего устройства, проявляющий ролик 6 в качестве несущего проявитель элемента для подачи тонера на барабан 4, чтобы проявлять электростатическое скрытое изображение на барабане 4, и регулирующий проявитель элемент (проявляющее лезвие) 6a. Проявляющий ролик 6 вращательно поддерживают посредством проявляющего контейнера 29 или несущих элементов (не показано) для валов приводной стороны и неприводной стороны, предусмотренных в продольных концевых частях проявляющего контейнера 29. Регулирующий проявитель элемент 6a контактирует с проявляющим роликом на его (свободной) концевой части и осуществляет функцию регулирования тонера в тонком слое на периферийной поверхности проявляющего ролика 6.

[0061] Проявляющий блок 9 предоставлен качающимся вокруг предварительно определяемой части вала качания (не показано) между закрывающими элементами 24 и 25. Проявляющий блок 9 качают вокруг и поджимают к части вала качания посредством поджимающего элемента (не показано) с тем, чтобы проявляющий ролик 6 контактировал с барабаном с предварительно определяемым давлением (образование контакта). В случае отсутствия образования контакта, проявляющий блок 9 качают вокруг и поджимают к части вала качания посредством поджимающего элемента с тем, чтобы распорные ролики, предоставленные на концевых частях проявляющего ролика 6, контактировали с барабаном 4 на концевых сторонах с предварительно определяемым давлением и, таким образом, проявляющий ролик 6 противостоял барабану 4 при отсутствии контакта с предварительно определяемым промежутком.

[0062] Промежуток формируют между контейнером 26 очистки и проявляющим контейнером 29. В этой части промежутка отверстие в стороне верхней поверхности картриджа представляет собой часть 10 экспонирующего окна, и лазерный свет Z из блока LB входит в часть промежутка через эту часть 10 окна, чтобы достичь поверхности барабана 4.

[0063] На стороне наружной поверхности закрывающего элемента 24 приводной стороны предоставлено приводящее барабан соединение 4a в качестве части входа привода барабана 4. Соединение 5a предоставлено соосно с центральной осью вращения барабана 4. Аналогичным образом, в стороне наружной поверхности закрывающего элемента 24 предоставлено приводящее проявляющий ролик соединение 42 в качестве части входа привода проявляющего ролика 6.

[0064] В состоянии, в котором картридж P монтируют и позиционно фиксируют во вмещающей картридж части 2A в основной сборке 2 устройства, с картриджем 4a и картриджем 42 соединяют соединения 91 и 92 (фиг. 7) в качестве части выхода привода в стороне основной сборки устройства, соответственно, развиваемую силу вводят из соединения 91 внутрь картриджа 4a с тем, чтобы барабан 4 приводить во вращательное движение с предварительно определяемой скоростью в предварительно определяемом направлении D. Дополнительно, посредством ввода движущей силы с соединения 92 в картридж 42 движущую силу передают на проявляющий ролик 6 через зубчатую передачу (не показано) в коробке 42a передач, с тем чтобы проявляющий ролик 6 приводить во вращательное движение с предварительно определяемой скоростью в предварительно определяемом направлении E.

[0065] Кроме того, в состоянии, в котором картридж P монтируют и позиционно фиксируют предварительно определяемым образом во вмещающей картридж части 2A в основной сборке 2 устройства, электрические контакты (не показано) в стороне картриджа P и электрические контакты (не показано) в стороне основной сборки 2 устройства электрически проводят друг к другу. Как результат, возможно подавать напряжения смещения (заряжающее смещение, проявляющее смещение и т.п.) с основной сборки 2 устройства на заряжающий ролик 5 и проявляющий ролик 6 в картридже P.

[0066] Картридж P включает в себя дугообразные части 24a и 25a, в качестве первой части, подлежащей позиционированию, предоставленные на закрывающих элементах 24 и 25 приводной стороны и неприводной стороны, соответственно. Дугообразные части 24a и 25a предоставлены вниз на нижних краях закрывающих элементов 24 и 25, соответственно, и соосны с центральной осью вращ
