Способ изготовления стержневых изделий

Способ изготовления стержневых изделий

Иллюстрации

Показать все

Реферат

Изобретение относится к способам получения стержневых изделий из композиционных материалов методом пултрузии и может быть использовано, например, для изготовления арматурных стержней.

Известен способ изготовления стержневых изделий, включающий пропитку волокон связующим, образование из волокон пучка, формирование на его поверхности сцепных элементов и уплотнение пучка, термообработку с полимеризацией, охлаждением и одновременным перемещением полученного стержня тянущим устройством - патент RU 2371312С1 на изобретение «Способ изготовления композитной арматуры», опубликовано 27.10.2009.

По своим признакам и достигаемым результатам этот способ наиболее близок к заявляемому и принят за прототип.

В известном способе образование из волокон пучка выполняют в двух собирающих устройствах: сначала - с получением плоской формы пучка, а затем - круглой.

Формирование на поверхности круглого пучка сцепных элементов ведут перекрестной винтовой намоткой двух жгутов. После чего выполняют термообработку с полимеризацией и охлаждением.

Недостаток известного способа заключается в сложности способа (намотка круглого пучка в двух собирающих устройствах; винтовая намотка двух перекрестных жгутов) и низкой надежности изготавливаемых изделий (сцепные элементы держатся на связующем, второй жгут частично висит в воздухе).

Техническим результатом способа является его упрощение и повышение надежности изготавливаемых с его использованием изделий.

Названный технический результат обеспечивается благодаря тому, что в способе изготовления стержневых изделий, включающем пропитку волокон связующим, образование из волокон пучка, формирование на его поверхности сцепных элементов и уплотнение пучка, термообработку с полимеризацией, охлаждением и одновременным перемещением полученного стержня тянущим устройством, согласно изобретению, образование из волокон пучка, формирование на его поверхности сцепных элементов и уплотнение пучка выполняют предварительно в собирающем устройстве формированием из волокон пучка некруглого профиля, а окончательно - скручиванием некруглого профиля со стороны собирающего устройства вращением полученного стержня вокруг оси тянущим устройством.

Ниже, со ссылкой на прилагаемые чертежи, где показано на:

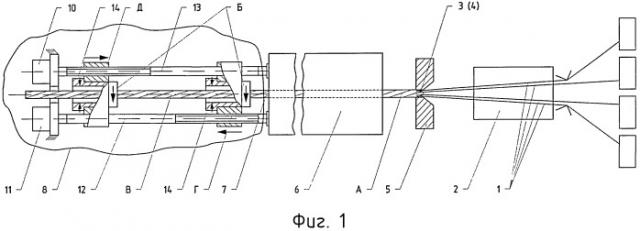

Фиг.1 - схема установки для изготовления стержневых изделий;

Фиг.2 - пучок волокон в поперечном сечении на выходе из собирающего устройства,

дается описание предлагаемого способа.

Способ изготовления стержневых изделий (например, арматурных стержней) включает пропитку волокон (или ровинга) 1 связующим 2, образование из волокон 1 пучка 3 (с удалением с него излишков связующего 2 - не показано), формирование на поверхности пучка 3 сцепных элементов 4 и уплотнение пучка 3 в собирающем устройстве 5, термообработку с полимеризацией и охлаждением в печи 6 и одновременным перемещением полученного стержня 7 тянущим устройством 8.

Способ характеризуется тем, что образование из волокон 1 пучка 3, формирование на его поверхности сцепных элементов 4 и уплотнение пучка 3 выполняют предварительно в собирающем устройстве 5 формованием из волокон 1 пучка 3 некруглого профиля 9, например, в виде шестиконечной звезды (чем обеспечивается получение выступающих продольных ребер А на теле пучка), а окончательно - скручиванием некруглого профиля 9 со стороны собирающего устройств 5 вращением (показано стрелками Б) полученного стержня 7 вокруг оси В тянущим устройством 8 (чем обеспечивается закрутка пучка на участке от собирающего устройства до зоны начального отверждения в печи и получение на теле пучка скрученных ребер, значительно усиливающих осевое сцепление стержня 7 при эксплуатации).

Тянущее устройство 8 выполнено с двумя каретками Г и Д, установленными на вращаемых приводами 10 и 11 направляющих 12, 13 и перемещаемыми по программе их винтовыми концами. Каретки Г и Д снабжены зажимными патронами 14 (например, цанговыми - не показаны) с автономными приводами вращения (например, червячными редукторами с муфтами предельного момента - не показаны) в направлении Б - скручивания пучка 3.

В процессе осуществления способа каретки Г и Д перемещаются синхронно возвратно-поступательно с поочередным захватом и освобождением зажимными патронами 14 стержня 7 и перемещением его с пучком 3 и волокнами 1 в направлении выхода готовой продукции.

Способ изготовления стержневых изделий характеризуется по сравнению со способом-прототипом большей простотой и повышенной надежностью изделий, изготавливаемых с его использованием.

Способ изготовления стержневых изделий, включающий пропитку волокон связующим, образование из волокон пучка, формирование на его поверхности сцепных элементов и уплотнение пучка, термообработку с полимеризацией, охлаждением и одновременным перемещением полученного стержня тянущим устройством, отличающийся тем, что образование из волокон пучка, формирование на его поверхности сцепных элементов и уплотнение пучка выполняют предварительно в собирающем устройстве формованием из волокон пучка некруглого профиля, а окончательно - скручиванием некруглого профиля со стороны собирающего устройства вращением полученного стержня вокруг оси тянущим устройством.
