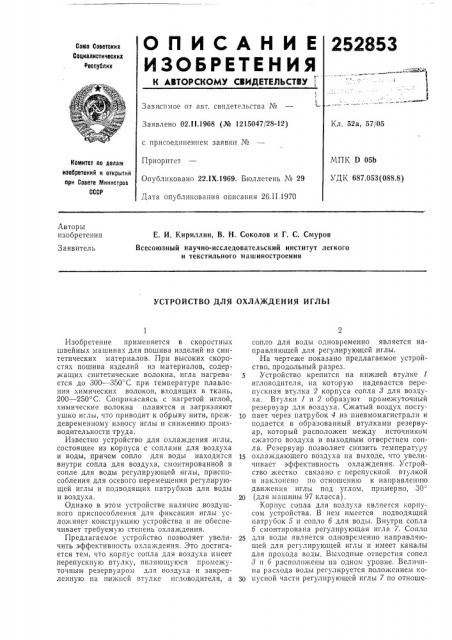

О П И С А Н И Е 252853
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зави|симое от авт. свидетельства №
Заявлено 02, II.1968 (№ 1215047/28-12) Кл. 52а, 57!05 с присоединением заявки №
МПК D 05b
УДК 687.053 (088.8) Приоритет
Опубликовано 22.IX.1969, Бюллетень ¹ 29
Дата опубликования описания 26.II.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Е. И. Кириллин, В. Н. Соколов и Г. С. Смуров
Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения
Заявитель
УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ИГЛЫ
Изобретение применяется в скоростных швейных машинах для пошива изделий из синтетических материалов. При высоких скоростях пошива изделий из материалов, содержащих синтетические волокна, игла нагревается до 300 †3 С при температуре плавления химических волокон, входящих в ткань, 200 — 250 С. Соприкасаясь с нагретой иглой, химические волокна плавятся и загрязняют ушко иглы, что приводит к обрыву нити, преждевременному износу иглы и снижению производительности труда.
Известно устройство для охлаждения иглы, состоящее из корпуса с соплами для воздуха и воды, причем сопло для воды находится внутри сопла для воздуха, смонтированной в сопле для воды регулирующей иглы, приспособления для осевого перемещения регулирующей иглы и подводящих патрубков для воды и воздуха.
Однако в этом устройстве наличие воздушного приспособления для фиксации иглы усложняет конструкцию устройства и не обеспечивает требуемую степень охлаждения.
Предлагаемое устройство позволяет увеличить эффективность охлаждения. Это достигается тем, что корпус сопла для воздуха имеет перепускную втулку, являющуюся промежуточным резервуаром для воздуха и закрепленную на нижней втулке игловодителя, а сопло для воды одновременно является направляющей для регулирующей иглы.
На чертеже показано предлагаемое устройство, продольный разрез.
5 Устройство крепится на нижней втулке 1 игловодителя, на которую надевается перепускная втулка 2 корпуса сопла 8 для воздуха. Втулки 1 и 2 образуют промежуточный резервуар для воздуха. Сжатый воздух посту1р пает через патрубок 4 из пневмомагистрали и подается в образованный втулками резервуар, который расположен между источником сжатого воздуха и выходным отверстием сопла. Резервуар позволяет снизить температуру
15 охлаждающего воздуха на выходе, что увеличивает эффективность охлаждения. Устройство жестко связано с перепускной втулкой и наклонено по отношению к направлению движения иглы под углом, примерно, 30
2р (для машины 97 класса).
Корпус сопла для воздуха является корпусом устройства. В нем имеется подводящий патрубок 5 и сопло б для воды. Внутри сопла б смонтирована регулирующая игла 7. Сопло
25 для воды является одновременно направляющей для регулирующей иглы и имеет каналы для прохода воды. Выходные отверстия сопел
8 и б расположены на одном уровне. Величина расхода воды регулируется положением «о30 нусной части регулирующей иглы 7 по отноше252853
Составитель М. Лиманова
Редактор А. Ю. Пейсоченко Техред 3. Н. Тараненко Корректор С. М. Сигал
Заказ 161/5 Тираж 480 Подписно е
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 нию к соплу б. Игла регулируется приспособлениями 8 или 9, при помощи которых она перемещается по направляющему отверстию вдоль оси. Фиксация положения иглы осуществляется пружиной 10.
Предмет изобретения
Устройство для охлаждения иглы, состоящее из корпуса с соплами для воздуха и воды, причем сопло для воды находится внутри сопла для воздуха, смонтированной в сопле для воды регулирующей иглы, приспособления для осевого перемещения регулирующей иглы и подводящих патрубков для воды и воздуха, отличающееся тем, что, с целью увеличения эффективности охлаждения, корпус сопла для воздуха имеет перепускную втулку, являющуюся промежуточным резервуаром для воздуха и закрепленную на нижней втулке игловодителя, а сопло для воды одновре10 менно является направляющей для регулирующей иглы.
