Реферат

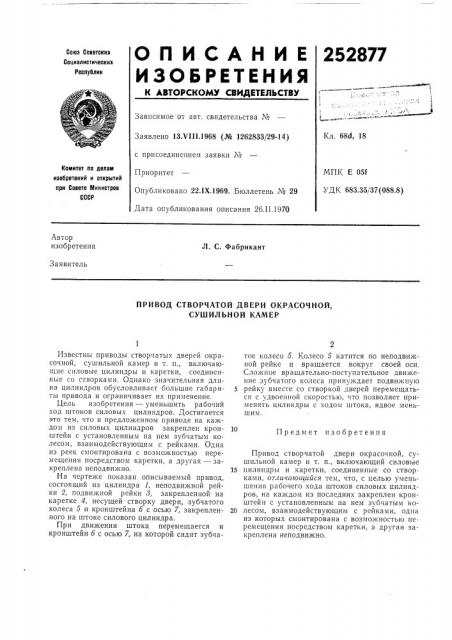

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

252877

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 68d, 18

Заявлено 13.И1!.1968 (№ 1262833/29-14) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 051

УДК 683.35/37(088.8) Приоритет

Опубликовано 22 1Х.1969. Бюллетень ¹ 29

Дата опубликования описания 26.11.1970

Автор изобретения

Л. С. Фабрикант

Заявитель

ПРИВОД СТВОРЧАТОЙ ДВЕРИ ОКРАСОЧНОЙ, СУШИЛЬНОЙ КАМЕР тое колесо 5. Колесо 5 катится по неподвижной рейке и вращается вокруг своей оси, Сложное вращательно-поступательное движение зубчатого колеса принуждает подвижную рейку вместе со створкой дверей перемещаться с удвоенной скоростью, что позволяет применять цилиндры с ходом штока, вдвое меньшим.

Привод створчатой двери окрасочной, сушильной камер и т. п., включающий силовые

15 цилиндры и каретки, соединенные со створками, отличающийся тем, что, с целью уменьшения рабочего хода штоков силовых цилиндров, на каждом из последних закреплен кронштейн с установленным на нем зубчатым ко20 лесом, взаимодействующим с рейками, одна из которых смонтирована с возможностью перемещения посредством каретки, а другая закреплена неподвижно.

Известны приводы створчатых дверей окрасочной, сушильной камер и т. п., включающие силовые цилиндры и каретки, соединенные со створками. Однако значительная длина цилиндров обусловливает большие габариты привода и ограничивает их применение.

Цель изобретения — уменьшить рабочий ход штоков силовых цилиндров. Достигается это тем, что в предложенном приводе на каждом из силовых цилиндров закреплен кронштейн с установленным на нем зубчатым колесом, взаимодействующим с рейками. Одна из реек смонтирована с возможностью перемещения посредством каретки, а другая — закреплена неподвижно.

На чертеже показан описываемый привод, состоящий из цилиндра 1, неподвижной рейки 2, подвижной рейки 3, закрепленной на каретке 4, несущей- створку двери, зубчатого колеса 5 и кронштейна б с осью 7, закрепленного на штоке силового цилиндра.

При движении штока перемещается и кронштейн б с осью 7, на которой сидит зубчаПредмет изобретения
