Реферат

Область техники

[001] Настоящее изобретение относится к ингалятору аромата ненагревающего типа, который не нуждается в воспламенении и, тем не менее, способен доставлять пользователю ароматический компонент, такой как табачный аромат, когда пользователь втягивает воздух, и способу изготовления ароматического картриджа.

Уровень техники

[002] Сигареты длительное время были вкусовыми товарами, доставлявшими удовольствие многим пользователям. В последние годы стали уделять внимание такой проблеме, что так называемый побочный дым и запах, выделяемые, когда горит сигарета, создают дискомфорт людям, окружающим курильщика.

[003] Для решения данной проблемы, в нижеприведенном патентном документе 1 предложен ингалятор аромата ненагревающего типа, например, бездымного табака. В частности, ингалятор аромата содержит воздухопроницаемое табачное формованное изделие, изготовленное из табачного материала и связующего вещества, и держатель, вмещающий табачное формованное изделие, при этом держатель выполнен в форме пустотелого цилиндра с отверстиями на обоих торцах (патентный документ 1).

[004] С другой стороны, в патентном документе 2, также приведенном ниже, предложен ингалятор аромата, содержащий пустотелый цилиндрический держатель и ароматический картридж, размещенный в держателе. Ароматический картридж имеет пустотелую цилиндрическую пористую структуру, и никотин, и ароматизирующее вещество содержатся в пористой структуре.

[005] Ингаляторы аромата, описанные в патентных документах 1 и 2, не нуждаются в воспламенении и, тем не менее, могут снабжать пользователя ароматическим компонентом, специфическим для табака, когда пользователь вдыхает воздух, который проходит через табачное формованное изделие или ароматический картридж.

ДОКУМЕНТЫ УРОВНЯ ТЕХНИКИ

ПАТЕНТНЫЕ ДОКУМЕНТЫ

[006] Патентный документ 1: Опубликованная заявка Японии № 64-60364

Патентный документ 2: Опубликованная заявка Японии № 2-171174

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ЗАДАЧИ ИЗОБРЕТЕНИЯ

[007] В ингаляторе аромата, предложенном в патентном документе 1, создана небольшая площадь контакта между табачным материалом в табачном формованном изделии и воздухом, и поэтому количество ароматического компонента, выделяемого из табачного материала в воздух, невелико.

С другой стороны, в ингаляторе аромата, предложенном в патентном документе 2, пористая структура имеет большую площадь контакта с воздухом. Следовательно, в сравнении с ингалятором аромата, предложенном в патентном документе 1, количество ароматического компонента, выделяемого из пористой структуры в воздух, является значительным.

[008] Даже в ингаляторе аромата такого типа, который описан в патентном документе 2, можно использовать табачный материал для выделения ароматического компонента, подобного табаку. Однако, при этом если используют табачный материал в форме вышеупомянутого табачного формованного изделия, то количество выделяемого ароматического компонента невелико, как в ингаляторе аромата, предложенном в патентном документе 1. Следовательно, ароматический компонент необходимо экстрагировать из табачного материала, и пористую структуру необходимо пропитывать экстрагируемым ароматическим компонентом. Однако процесс экстракции и процесс пропитки усложняют производство ингалятора аромата.

[009] Кроме того, ингалятор аромата, предложенный в патентном документе 2, содержит воздушный канал, расположенный позади по ходу за пористой структурой, и этот воздушный канал является относительно узким и длинным. Соответственно, скорость потока воздуха, протекающего по воздушному каналу, когда пользователь втягивает воздух, сравнительно высока, и этот скоростной поток воздуха производит шум всасывания в воздушном канале. В зависимости от конфигурации воздушного канала, шум всасывания реверберирует внутри воздушного канала, из-за чего пользователь чувствует себя неловко.

[0010] В частности, когда внутренний канал, по которому протекает воздух, пропускаемый сквозь табачный материал, является длинным, как в вышеупомянутом ингаляторе аромата, то имеют место заметные генерация и реверберация шума всасывания.

Задача настоящего изобретения состоит в создании ненагревающего ингалятора аромата, который обеспечивает достаточно высокую эффективность выделения ароматического компонента из табачного материала, и который может также эффективно ослаблять шум всасывания.

СРЕДСТВА РЕШЕНИЯ ЗАДАЧ

[0011] В ненагревающем ингаляторе аромата, предложенном в патентном документе 1, табачное формованное изделие формируют отверждением табачного материала с использованием связующего вещества. Соответственно, площадь контакта между табачным материалом и воздухом незначительна, и эффективность выделения ароматического компонента из табачного материала в воздух является невысокой.

[0012] С другой стороны, в ингаляторе аромата, предложенном в патентном документе 2, пористая структура, содержащая ароматизирующее вещество, имеет большую площадь контакта с воздухом. Следовательно, эффективность выделения ароматического компонента из пористой структуры является высокой, в сравнении с ингалятором ароматизации, предложенном в патентном документе 1.

[0013] Однако, в случае ингалятора аромата, предложенного в патентном документе 2, если для выделения аромата, похожего на табачный, используют табачный материал, то для отверждения табачного материала необходимо использовать большое количество связующего вещества, в результате чего эффективность выделения аромата снижается, как в случае патентного документа 1. Следовательно, требуются дополнительные процессы для экстракции ароматического компонента из табачного материала и для пропитки пористой структуры экстрагированным ароматическим компонентом.

[0014] Кроме того, после прохождения через пористую структуру, воздух вынуждают протекать по относительно узкому и длинному воздушному каналу, расположенному позади по ходу за пористой структурой. Следовательно, скорость потока воздуха, протекающего по воздушному каналу, является сравнительно высокой. Этот скоростной поток воздуха в воздушном канале производит шум всасывания, и, в зависимости от конфигурации воздушного канала, шум всасывания реверберирует внутри воздушного канала, из-за чего пользователь чувствует себя неловко.

[0015] Задача настоящего изобретения состоит в создании ингалятора аромата ненагревающего типа, который обеспечивает достаточно высокую эффективность выделения табачного ароматического компонента из ароматовыделяющего материала и который может также эффективно ослаблять шум всасывания, и способа изготовления ароматического картриджа.

[0016] Эта задача решается посредством ненагревающего ингалятора аромата по изобретению, который содержит:

пустотелый держатель, имеющий ось, при этом держатель содержит передний конец, задний конец, выполняющий функцию мундштучного конца, отверстие притока атмосферного воздуха, и проточный канал, ограниченный в держателе и выполненный с возможностью направления атмосферного воздуха, впускаемого из отверстия притока атмосферного воздуха, к мундштучному концу; и

ароматический картридж, обладающий воздухопроницаемостью и расположенный в держателе, чтобы продолжаться внутри держателя от переднего конца к мундштучному концу вдоль оси держателя, при этом ароматический картридж делит проточный канал на область выпуска, продолжающуюся от ароматического картриджа к мундштучному концу, и область впуска, сообщающуюся с отверстием притока атмосферного воздуха и расположенную смежно с ароматическим картриджем,

при этом ароматический картридж содержит

каркас,

гранулированный, ароматовыделяющий материал, загруженный в каркас и способный выделять ароматический компонент без воспламенения, причем, ароматовыделяющий материал содержит гранулированный табак, полученный скрашиванием или измельчением табачных листьев, и

сжимающее устройство, выполненное для поддержания ароматовыделяющего материала в сжатом состоянии, при этом обеспечивая воздухопроницаемость ароматического картриджа.

[0017] При использовании вышеописанного ингалятора аромата, когда пользователь втягивает воздух через мундштучный конец держателя, воздух проходит через ароматический картридж равномерно по всей его площади. При этом воздух получает возможность удовлетворительно контактировать с ароматовыделяющим материалом в ароматическом картридже и, следовательно, может содержать табачный ароматический компонент, выделяемый из ароматовыделяющего материала. Поскольку воздух, втягиваемый пользователем, содержит табачный ароматический компонент, то пользователь, фактически, может наслаждаться табачным ароматом.

[0018] Также ароматовыделяющий материал хранится в сжатом состоянии, и, поэтому, ароматовыделяющий материал выполняет функцию звукопоглощающей стенки для заглушения вышеупомянутого шума всасывания и эффективно ослабляет шум всасывания.

В частности, сжимающее устройство содержит пару сжимающих элементов, выполненных для сжатия ароматовыделяющего материала в направлении, перпендикулярном оси держателя, при этом каждый сжимающий элемент содержит множество вентиляционных отверстий, сформированных в данном элементе для обеспечения воздухопроницаемости ароматического картриджа. В предпочтительном варианте, в данном случае, вентиляционные отверстия в одном из сжимающих элементов частично совмещены с вентиляционными отверстиями в другом из сжимающих элементов, при виде в направлении сжатия ароматовыделяющего материала.

[0019] Кроме того, в предпочтительном варианте, ароматовыделяющий материал загружен таким образом, что сопротивление потоку ароматовыделяющего материала после сжатия, выражаемое формулой:

((1 - Пористость^2)/Пористость^3)×(Высота загрузки/Площадь сечения), равно или больше 0,005.

[0020] Ароматический картридж может дополнительно содержать воздухопроницаемый пакет, в котором упакован ароматовыделяющий материал или, когда ароматовыделяющий материал загружен непосредственно в каркас, ароматический картридж может дополнительно содержать воздухопроницаемый элемент, покрывающий вентиляционные отверстия сжимающих элементов.

В предпочтительном варианте, воздухопроницаемый пакет и воздухопроницаемый элемент создают падение давления 0,5 мм H₂O или выше.

[0021] Настоящее изобретение обеспечивает также способ изготовления вышеупомянутого ароматического картриджа. Способ, другие цели настоящего изобретения и детали конструкции ингалятора аромата будут ясны из нижеприведенного подробного описания.

ТЕХНИЧЕСКИЙ РЕЗУЛЬТАТ ИЗОБРЕТЕНИЯ

[0022] Ингалятор аромата ненагревающего типа по изобретению допускает эффективное выделение табачного ароматического компонента из ароматического картриджа и способен также ослаблять генерацию шума всасывания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

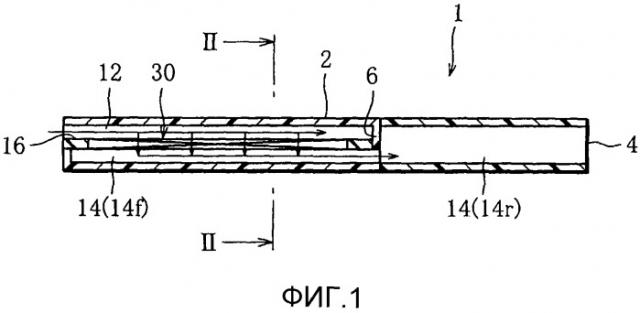

[0023] Фиг. 1 - вид в сечении ингалятора аромата в соответствии с первым вариантом выполнения.

Фиг. 2 - вид ингалятора аромата в сечении по II-II на Фиг. 1.

Фиг. 3 - вид в перспективе ароматического картриджа, показанного на Фиг. 1.

Фиг. 4 - вид в сечении ароматического картриджа.

Фиг. 5(a)-5(g) - изображения, поясняющие по порядку процедуру изготовления ароматического картриджа.

Фиг. 6(a)-5(e) - изображения, поясняющие по порядку процедуру изготовления ароматического картриджа в соответствии со вторым вариантом выполнения.

Фиг. 7 - вид в сечении аспирационного тестера.

Фиг. 8 - вид в плане сжимающей пластины, используемой в аспирационном тестере, показанном на Фиг. 7.

Фиг. 9 - вид в плане другой сжимающей пластины.

Фиг. 10 - вид в плане еще одной сжимающей пластины.

Фиг. 11 - схема измерительного устройства, применяемого с аспирационным тестером, показанным на Фиг. 7.

Фиг. 12 - график, представляющий зависимость между сосчитанным числом затяжек и доставкой никотина.

Фиг. 13 - вид в сечении другого аспирационного тестера.

Фиг. 14 - график, представляющий зависимость между переменной величиной, характеризующей сопротивление потоку, и шумом всасывания.

Фиг. 15 - график, представляющий зависимость между коэффициентом сжатия ароматовыделяющего материала и временем восстановления.

Фиг. 16 - вид в сечении ингалятора аромата в соответствии с модификацией.

Фиг. 17 - вид в сечении ингалятора аромата в соответствии с другой модификацией.

Фиг. 18 - вид ингалятора аромата в сечении по VIII-VIII на Фиг. 17.

Фиг. 19 - вид в сечении ингалятора аромата в соответствии с еще одной модификацией.

Фиг. 20 - вид ингалятора аромата в сечении по X-X на Фиг. 19.

Фиг. 21 - вид в сечении ингалятора аромата в соответствии с дополнительной модификацией.

Фиг. 22 - вид ингалятора аромата в сечении по XII-XII на Фиг. 21.

Фиг. 23 - вид в сечении ингалятора аромата в соответствии с другой модификацией.

Фиг. 24 - вид сбоку ингалятора аромата в соответствии с еще одной модификацией.

Фиг. 25 - вид сбоку ингалятора аромата в соответствии с дополнительной модификацией.

Фиг. 26 - вид спереди ароматического картриджа, наблюдаемого с направления, указанного стрелкой A на Фиг. 25.

Фиг. 27 - вид в сечении ингалятора аромата в соответствии с другой модификацией.

Фиг. 28 - вид в сечении ингалятора аромата в соответствии с еще одной модификацией.

Фиг. 29 - вид в сечении, взятом по линии XIX-XIX на Фиг. 28.

Фиг. 30 - вид в сечении ингалятора аромата в соответствии с другой модификацией.

Фиг. 31 - вид в сечении ингалятора аромата в соответствии с еще одной модификацией.

Фиг. 32 - вид в сечении ингалятора аромата в соответствии с еще одной другой модификацией.

Фиг. 33 - вид в сечении ингалятора аромата в соответствии с дополнительной модификацией.

Фиг. 34 - вид в сечении ингалятора аромата, взятого по линии XIV-XXIV на Фиг. 33.

Фиг. 35 - вид в сечении ингалятора аромата в соответствии с другой модификацией.

Фиг. 36 - вид в плане ароматического картриджа в соответствии с другой модификацией.

Фиг. 37 - вид в сечении по горизонтали ингалятора аромата, снабженного ароматическим картриджем, показанным на Фиг. 36.

Фиг. 38 - вид в продольном разрезе ингалятора аромата, представленного на Фиг. 37.

Фиг. 39 - вид в плане ароматического картриджа в соответствии с другой модификацией.

Фиг. 40 - вид в плане ароматического картриджа в соответствии с еще одной модификацией.

Фиг. 41 - вид спереди ароматического картриджа в соответствии с еще одной другой модификацией.

Фиг. 42 - вид в плане ароматического картриджа в соответствии с дополнительной модификацией.

Фиг. 43 - вид в сечении ароматического картриджа в соответствии с еще одной дополнительной модификацией.

Фиг. 44 - вид в плане ароматического картриджа в соответствии с дополнительной модификацией.

ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ ВЫПОЛНЕНИЯ ИЗОБРЕТЕНИЯ

[0024] На Фиг. 1 изображен ингалятор 1 аромата ненагревающего типа (в дальнейшем, называемый просто ингалятором) в соответствии с первым вариантом выполнения, снабженный держателем 2 из пластмассы. Держатель 2 выполнен в форме пустотелого цилиндра и имеет задний открытый конец и передний открытый конец. Задний конец формирует мундштучный конец 4, и передний конец открыт только в его верхней половине. Полукруглое отверстие формирует отверстие 16 притока атмосферного воздуха. Следовательно, внутри держателя 2 сформирован проточный канал, продолжающийся от отверстия 16 притока атмосферного воздуха до мундштучного конца 4.

[0025] В предпочтительном варианте, держатель 2 имеет внутренний диаметр в пределах от 4 до 14 мм. В альтернативном варианте, держатель 2 может иметь эллиптическую форму в поперечном сечении, и, в данном случае, большая ось эллипса имеет длину, предпочтительно, в пределах от 4 до 14 мм.

Полукруглая перегородка 6 выступает из внутренней окружной поверхности держателя 2 и расположена так, чтобы находиться ближе к мундштучному концу 4, чем находится центр держателя 2, при рассмотрении в осевом направлении держателя 2. Перегородка 6 закрывает полукруглую область, соответствующую, приблизительно, половине поперечного сечения держателя 2.

[0026] Кроме того, как очевидно из Фиг. 2, во внутренней окружной поверхности держателя 2 сформирована пара продольных канавок 8. Продольные канавки 8 разнесены одна от другой в диаметральном направлении держателя 2 так, что между ними находится ось держателя 2, и продолжаются от выступающего конца перегородки 6 до переднего конца держателя 2 параллельно оси держателя 2.

[0027] Внутри держателя 2 расположен ароматический картридж 30. Ароматический картридж 30 продолжается от переднего конца держателя 2 до перегородки 6 ровно по линии оси держателя 2 и имеет пару боковых кромок, вставленных в соответствующие продольные канавки 8. То есть, ароматический картридж 30 закреплен в держателе 2. В частности, ароматический картридж 30 выполнен в форме пластины и имеет ширину немного больше внутреннего диаметра держателя 2, то есть, ширину, почти равную расстоянию между основаниями двух продольных канавок 8.

[0028] В данном варианте выполнения, ароматический картридж 30 и перегородка 6 делят проточный канал в держателе 2 на область 12 впуска и область 14 выпуска. Область 12 впуска расположена вблизи переднего конца держателя 2 и продолжается от отверстия 16 притока атмосферного воздуха до перегородки 6, при рассмотрении в осевом направлении держателя 2. Относительно радиального направления держателя 2, область 12 впуска ограничена полукруговой внутренней окружной поверхностью держателя 2 и ароматическим картриджем 30. Соответственно, область 12 впуска имеет полукруглое проходное сечение.

[0029] С другой стороны, область 14 выпуска продолжается от переднего конца до мундштучного конца 4 держателя 2 и имеет передний проточный участок 14f и задний проточный участок 14r. В частности, передний проточный участок 14f продолжается от переднего конца держателя 2 до перегородки 16 и противостоит области 12 впуска через ароматический картридж 30, расположенный между ними. Следовательно, передний проточный участок 14f имеет полукруглое проходное сечение, подобно области 12 впуска. В результате, ароматический картридж 30 имеет прямоугольные, обдуваемые потоком зоны, открытые в область 12 впуска и передний проточный участок 14f, соответственно, и каждая обдуваемая потоком зона значительно больше, чем площадь поперечного сечения держателя 2. Задний проточный участок 14r имеет круглое проходное сечение и продолжается от перегородки 16 до мундштучного конца 4.

[0030] Как показано на Фиг. 3 и 4, ароматический картридж 30 содержит прямоугольный каркас 34 и ароматовыделяющий материал 32, загруженный непосредственно в каркас 34. Ароматовыделяющий материал 32 содержит гранулированный табак в качестве своего основного составного компонента, и гранулированный табак получен скрашиванием или измельчением табачных листьев и имеет размер зерна 0,2-2,0 мм.

[0031] В предпочтительном варианте, ароматовыделяющий материал 32 дополнительно содержит добавку, такую как карбонат или бикарбонат щелочного металла или щелочноземельного металла, и упомянутая добавка активизирует выделение ароматического компонента из гранулированного табака. Когда добавка является карбонатом калия, например, карбонат кальция содержится, предпочтительно, в количестве 1-10 вес.% от сухого веса гранулированного табака.

[0032] Ароматовыделяющий материал 32 не содержит связующего вещества, и, поэтому гранулированный табак в ароматовыделяющем материале 32 имеет достаточно большую площадь контакта с воздухом. Таким образом, хотя к гранулированному табаку ароматовыделяющего материала 32 не подводят тепла, из гранулированного табака может выделяться достаточное количество ароматического компонента. Ароматовыделяющий материал 32 может содержать другой ароматизатор, кроме гранулированного табака, и этот дополнительный ароматизатор может выделять ароматический компонент, отличающийся от ароматического компонента гранулированного табака.

[0033] Следовательно, каркас 34, который может быть выполнен из пластмассы общего назначения, например, полипропилена (ПП), в предпочтительном варианте выполнен из материала, который с меньшей вероятностью захватывает ароматические компоненты гранулированного табака и дополнительного ароматизатора. Предпочтительным примером материала каркаса 34 является сополимер этилена и винилового спирта (торговое наименование: EVOH), но можно также использовать бумагу.

[0034] Ароматический картридж 30 дополнительно содержит пару сжимающих элементов, а именно сжимающие пластины 36. Данные сжимающие пластины 36 составляют верхнюю и нижнюю крышки каркаса 34, соответственно, и служат для поддержки ароматовыделяющего материала 32, в заданном требуемом сжатом состоянии. Требуемое сжатое состояние поясняется в дальнейшем. Сжимающие пластины 36 расположены также в непосредственном контакте с ароматовыделяющим материалом 32, и поэтому сжимающие пластины 36 выполнены, предпочтительно, из такого же материала, как каркас 34.

[0035] Сквозь каждую уплотнительную пластину 36 сформировано множество вентиляционных отверстий 37 для обеспечения воздухопроницаемости ароматического картриджа 30, независимо от наличия сжимающих пластин 36. В частности, в предпочтительном варианте, вентиляционные отверстия 37 одной сжимающей пластины 36 совмещены, по меньшей мере, частично с соответствующими вентиляционными отверстиями 37 другой сжимающей пластины 36 (смотри Фиг. 4).

Вентиляционные отверстия 37 обеспечивают воздухопроницаемость ароматического картриджа 30, как изложено выше, но, поскольку основным составным компонентом ароматовыделяющего материала является гранулированный табак, то гранулированный табак может выпадать через вентиляционные отверстия 37, что затрудняет поддерживать требуемое сжатое состояние. В данном отношении, формирование вентиляционных отверстий 37 нецелесообразно.

[0036] Таким образом, в настоящем варианте выполнения каждое вентиляционное отверстие 37 покрыто воздухопроницаемым листом 39 в качестве воздухопроницаемого элемента, и воздухопроницаемый лист 39 создает падение давления 0,5 мм H₂O или выше. В частности, воздухопроницаемый лист 39 выполнен из нетканной материи, сетчатого листа или чего-то подобного, и тогда воздухопроницаемый лист 39 можно прикреплять к сжимающей пластине 36 клеем. В предпочтительном варианте, воздухопроницаемый лист 39 выполнен из такого же материала, как сжимающая пластина 36, или покрыт данным материалом, при этом воздухопроницаемый лист 39 можно прикреплять к сжимающей пластине 36 термической сваркой или ультразвуковой сваркой.

[0037] На Фиг. 5 схематически изображено технологическое устройство для изготовления ароматического картриджа 30 и процедура изготовления.

Технологическое устройство 40 имеет опорное основание 42, и каркас 34 и нижнюю сжимающую пластину 36, уже снабженные воздухопроницаемым листом 39, помещают на опорное основание 42 (Фиг. 5(a)). В этот момент каркас 34 и нижняя сжимающая пластина 36 уже соединены между собой. На Фиг. 5 воздухопроницаемый лист 39 не показан.

[0038] Технологическое устройство 40 дополнительно содержит направляющую рамку 44 и толкатель 46. Направляющая рамка 44 имеет внутреннюю форму, совпадающую с формой каркаса 34. Соответственно, при размещении на каркасе 34, направляющая рамка 44 формирует надставку каркаса 34 (Фиг. 5(b)).

С другой стороны, толкатель 46 имеет такой размер, чтобы допускать его вставку в направляющую рамку 44, и может вертикально перемещаться внутри направляющей рамки 44 и каркаса 34 (Фиг. 5(e)).

[0039] Для изготовления ароматического картриджа 30, во-первых, заранее отмеренное, заданное количество ароматовыделяющего материала 32 загружают во внутреннее пространство каркаса 34 через направляющую рамку 44 (Фиг. 5(b)). На этой стадии ароматовыделяющий материал 32 загружают до такой высоты или высоты загрузки, что верхняя поверхность данного материала находится выше каркаса 34, то есть, внутри направляющей рамки 44 (Фиг. 5(c)). Затем поверхность ароматовыделяющего материала 32, выравнивают, при необходимости (Фиг. 5(d)).

[0040] После того как ароматовыделяющий материал 32 загружен вышеописанным образом, толкатель 46 вставляют в направляющую рамку 44 с верхней стороны направляющей рамки 44, чтобы уплотнить ароматовыделяющий материал 32 внутри каркаса 34 до избыточно сжатого состояния, которое является состоянием, сжатым сильнее, чем вышеописанное требуемое сжатое состояние. Затем толкатель 46 и направляющую рамку 44 возвращают в исходное положение, назначенное над каркасом 34, и, сразу за этим, верхнюю сжимающую пластину 36, уже снабженную воздухопроницаемым листом 39, прикрепляют к верхней поверхности каркаса 34. С данного момента изготовление ароматического картриджа 30 закончено (Фиг. 5(e)).

[0041] Вышеописанное требуемое сжатое состояние ароматовыделяющего материала 32, созданное толкателем 46, обеспечивает объемную плотность в пределах от 150 до 2500 мг/см³ ароматовыделяющего материала 32. В частности, объемная плотность сжатого ароматовыделяющего материала 32 в 1,5-5 раз больше объемной плотности несжатого ароматовыделяющего материала 32. Например, когда каркас 34 имеет проходное сечение 100-1000 мм² и высоту 1-6 мм, то загрузка ароматовыделяющего материала 32 составляет 100-1000 мг. Загрузка ароматовыделяющего материала 32 в указанном количестве позволяет ароматовыделяющему материалу 32 сохранять заданное требуемое сжатое состояние внутри каркаса 34, то есть, внутри ароматического картриджа 30, и, при этом иметь достаточную воздухопроницаемость. В результате, можно надежно предотвратить неравномерное распределение ароматовыделяющего материала 32, внутри каркаса 34.

[0041] Когда прикрепляют сжимающую пластину 36, ароматовыделяющий материал 32 находится в состоянии, освобожденном от сжатия толкателем 46. Поэтому, хотя ароматовыделяющий материал 32 расширяется из избыточно сжатого состояния, материал 32 сохраняет промежуточное сжатое состояние между избыточно сжатым состоянием и требуемым сжатым состоянием, что создает зазор между поверхностью ароматовыделяющего материала 32, и верхней сжимающей пластиной 36.

[0042] Соответственно, когда прикрепляют сжимающую пластину 36, помехи от попадания ароматовыделяющего материала 32, между верхней сжимающей пластиной 36 и каркасом 34 надежно исключаются. Даже после прикрепления верхней сжимающей пластины 36 ароматовыделяющий материал 32 продолжает расширяться, но расширение прекращается, когда поверхность ароматовыделяющего материала 32 достигает верхней сжимающей пластины 36. В результате, ароматовыделяющий материал 32 поддерживается в требуемом сжатом состоянии.

[0043] Как должно быть ясно из вышеприведенного пояснения технологического устройства 40 со ссылкой на Фиг. 5, нижняя сжимающая пластина 36 может быть сформирована в виде нераздельной части каркаса 34.

Технологическое устройство 40, представленное на Фиг. 5, может дополнительно содержать всасывающий механизм для задержки расширения ароматовыделяющего материала 32, после того материал 32 освобождается от сжатия. В частности, всасывающий механизм содержит множество всасывающих сопел (не показанных). Всасывающие сопла находятся около соответствующих вентиляционных отверстий 37 нижней сжимающей пластины 36 и соединены с источником разрежения. Всасывающие сопла всасывают воздух изнутри каркаса 34, и, благодаря всасыванию воздуха, ароматовыделяющий материал 32 вытягивается к нижней сжимающей пластине 36, что задерживает расширение ароматовыделяющего материала 32. В данном случае, можно сберечь дополнительное время при прикреплении верхней сжимающей пластины 36 к каркасу 34.

[0045] При использовании ингалятор 1 аромата в соответствии с первым вариантом выполнения, когда пользователь втягивает воздух через мундштучный конец 4 держателя 2, атмосферный воздух поступает в область 12 впуска из отверстия 16 притока атмосферного воздуха держателя 2, затем протекает в ароматический картридж 30 из всей зоны области впуска в радиальном направлении держателя 2 и достигает области 14 выпуска, как указано стрелками на Фиг. 1. То есть, воздух проходит через ароматический картридж 30 равномерно по всей большой площади ароматического картриджа 30, продолжающейся в осевом направлении держателя 2.

[0046] Следовательно, можно устроить, чтобы воздух удовлетворительно контактировал с ароматовыделяющим материалом 32, (гранулированным табаком) в ароматическом картридже 30 и, действительно, содержат ароматический компонент, выделяемый из гранулированного табака. Затем воздух, содержащий ароматический компонент, направляется из области 14 выпуска к мундштучному концу 4 и достигает рта пользователя.

Поскольку воздух, втягиваемый пользователем, содержит достаточную концентрацию ароматического компонента, пользователь может успешно получать удовольствие от табачного аромата.

[0047] Когда пользователь втягивает воздух через ингалятор 1 аромата, как изложено выше, поток воздуха внутри держателя 2 может создавать шум всасывания с некоторой долей вероятности. При использовании ингалятора 1 аромата по изобретению, возможно эффективное ослабление данного шума всасывания.

В частности, ароматовыделяющий материал 32, содержащийся в ароматическом картридже 30, поддерживается в вышеупомянутом требуемом сжатом состоянии и, следовательно, также выполняет функцию звукопоглощающей стенки для заглушения шума всасывания, вследствие чего возможно эффективное ослабление шума всасывания.

[0048] Кроме того, ароматический картридж 30 поддерживается внутри держателя 2, когда прочно вставлен в продольные канавки 8. Поэтому воздух не может двигаться в обход через зазоры между ароматическим картриджем 30 и продольными канавками 8, что позволяет также надежно предотвращать утечку шума, относимую на счет упомянутого обходного прохода воздуха.

Кроме того, ингалятор 1 аромата может быть выполнен с размерами и формой, подобными размерам и форме обычной сигареты, чтобы пользователь мог использовать ингалятор 1 аромата, как будто пользователь курит обычную сигарету.

[0049] На Фиг. 6 схематично изображен ароматический картридж 30, применяемый с ингалятором 1 аромата, в соответствии со вторым вариантом выполнения и технологическое устройство для изготовления упомянутого картриджа.

Ароматический картридж 30 дополнительно содержит воздухопроницаемый пакет 86, в который упакован ароматовыделяющий материал 32 и ароматовыделяющий материал 32, и воздухопроницаемый пакет 86, формируют упаковку 87 ароматизатора. Воздухопроницаемый пакет 86 выполнен из нетканого материала, подобно вышеупомянутому воздухопроницаемому листу 39, и создает падение давления 0,5 мм H₂O или выше.

[0050] Во втором варианте выполнения, ни одну из сжимающих пластин 36 не обязательно снабжать воздухопроницаемым листом 39.

В соответствии с нижеописанной процедурой, технологическое устройство 40, показанное на Фиг. 6, производит ароматический картридж 30.

Во-первых, каркас 34 помещают на опорное основание 42 (Фиг. 6(a)), и приготовленную упаковку 87 ароматизатора вкладывают в каркас 34 (Фиг. 6(b)). Затем, упаковку 87 ароматизатора уплотняют толкателем 46 до избыточно сжатого состояния (Фиг. 6(c)). После освобождения ароматической упаковки 87 от сжатия толкателем 46, к каркасу 34 прикрепляют верхнюю сжимающую пластину 36 (Фиг. 6(d)). С данного момента, изготовление ароматического картриджа 30 закончено (Фиг. 6(e)), и ароматовыделяющий материал 32 в упаковке 87 ароматизатора поддерживается в требуемом сжатом состоянии.

[0051] Подобно сжатому ароматовыделяющему материалу 32 в соответствии с первым вариантом выполнения, упаковка 87 ароматизатора в соответствии со вторым вариантом выполнения также обеспечивает эффект звукопоглощения.

Для проверки эффекта звукопоглощения упаковки 87 ароматизатора, а именно, ароматовыделяющего материала 32, изготовили аспирационный тестер 88, показанный на Фиг. 7.

[0052] Аспирационный тестер 88 имеет следующие характеристики:

Материал воздухопроницаемого пакета 86: нетканый полиолефиновый материал (HOP-30Н, выпускается компанией Hirose Paper Manufacturing Co., Ltd.)

Обозначение «HOP-30Н» указывает удельный вес, то есть вес на единицу площади (г/мм²).

Размер воздухопроницаемого пакета 86: 11 мм×50 мм

Материал 32, выделяющий ароматизатор: гранулированный табак (Берли, выращенный в Японии), просеянный с использованием сита 0,2 мм-1,18 мм

Объемная плотность=142 мг/см³, Теоретическая плотность=550 мг/см³

Содержание загрузки ароматовыделяющего материала 32: 200 мг, 300 мг

Внутренний размер каркаса 34: 10 мм×50 мм

Эффективная глубина D каркаса 34 (расстояние между верхней и нижней сжимающими пластинами 36): 2 мм, 3 мм, 4 мм

Размер верхней и нижней сжимающих пластин 36a: длина L=50 мм, ширина W=10 мм

Размер, число и расположение вентиляционных отверстий 37 в каждой сжимающей пластине 36a: 4 круглых отверстия диаметром 7 мм, расположенных с шагом 10 мм

[0053] Таблица 1 ниже представляет результаты испытаний на всасывание, многократно проведенных множеством экспертов для оценки шума всасывания, с использованием тестера, показанного на Фиг. 7.

Таблица 1
D	2 мм	3 мм	4 мм
Эффективный объем каркаса	1,0 см3	1,5 см3	2,0 см3
Содержание загрузки 200 мг	Не очень раздражает	Раздражает	-
Содержание загрузки 300 мг	Не очень раздражает	Не очень раздражает	Несколько раздражает

[0054] Как ясно из результатов, приведенных в таблице 1, при одинаковом содержании загрузки ароматовыделяющего материала 32, шум всасывания создает меньшее раздражение, когда эффективный объем каркаса (т.е. объем, окруженный каркасом 34 и двумя сжимающими пластинами 36a) меньше, то есть, когда плотность сжатого ароматовыделяющего материала 32 выше. Приведенное утверждение означает, что сжатие ароматовыделяющего материала 32 эффективно ослабляет шум всасывания.

[0055] Проверяли также влияние вентиляционных отверстий 37 сжимающих пластин 36 на отдачу табачного компонента (никотина) из ароматовыделяющего материала 32 в воздух.

Для проверки снова приготовили сжимающие пластины 36b и 36c, показанные на Фиг. 9 и 10, соответственно. Сжимающая пластина 36b отличается от сжимающей пластины 36a только тем, что сжимающая пластина 36b содержит пять вентиляционных отверстий 37. Сжимающая пластина 36c содержит удлиненные вентиляционные отверстия 37 вместо круглых вентиляционных отверстий. Удлиненные вентиляционные отверстия 37 имеют, каждое, размеры 2,4 мм×14,6 мм и распределены по схеме 2×2 в центральной области сжимающей пластины 36.

[0056] Аспирационный тестер 88, показанный на Фиг. 7, применяли по отдельности, как аспирационные тестеры 88a, 88b и 88c, в зависимости от сочетания использованных сжимающих пластин 36. Аспирационные тестеры 88a, 88b и 88c применяли со следующими сочетаниями сжимающих пластин 36:

Таблица 2
	Аспирационный тестер 88a	Аспирационный тестер 88b	Аспирационный тестер 88c
Верхняя сжимающая пластина	36a	36a	36a
Нижняя сжимающая пластина	36a	36b	36с

[0057] Для всех аспирационных тестеров 88a, 88b и 88c использовали каркас 34 с эффективной глубиной D=2 мм, и в каркас 34 вкладывали упаковку 87 ароматизатора. Ароматовыделяющий материал 32 в использованной упаковке 87 ароматизатора представлял собой смесь гранулированного табака и гранулированного карбоната калия в качестве добавки, и вес смеси составлил 200 мг. Гранулированный табак получали измельчением листьев табака сорта Берли, выращенного в Японии, и просеиванием полученных гранул с использованием сита 0,5 мм-1,18 мм.

[0058] Кроме того, для измерения количества отдаваемого табачного компонента, а именно никотина, из ароматовыделяющего материала 32, в воздух, воспользовались измерительным устройством 89, показанным на Фиг. 11.

Измерительное устройство 89 снабжено импинджером 91, содержащим 20 мл этанола. В частности, для импинджера 91 использовали газоабсорбционную промывную склянку типа Киношита (стандартного типа: 50 мл) от компании Kinoshita Rika Kogyo Kabushiki Kaisha. Импинджер 91 содержит фильтрующие частицы (100-200 мкм) и содержит аспирационную трубку 93 и нагнетате
