Способ и устройство для контроля проводимого на обрабатываемой детали процесса лазерной обработки, а также лазерная обрабатывающая головка с подобным устройством

Способ и устройство для контроля проводимого на обрабатываемой детали процесса лазерной обработки, а также лазерная обрабатывающая головка с подобным устройством

Иллюстрации

Показать все

Реферат

Изобретение относится к способу и устройству для контроля проводимого на обрабатываемой детали процесса лазерной обработки, а также лазерной обрабатывающей головке с подобным устройством.

В лазерной обработке материалов обрабатываемые детали разрезаются или соединяются с помощью сфокусированного лазерного излучения, причем как в процессе лазерной резки, так в процессе лазерной сварки используются системы контроля процесса и сенсоры. Для контроля процессов сварки или резки используются, например, сенсоры для восприятия излучения, поступающего из определенной рабочим фокусом рабочей зоны или зоны взаимодействия. При этом стандартным образом предусмотрены сенсоры излучения для наблюдения плазмы, образующейся над зоной взаимодействия, и сенсор обратного отражения, который воспринимает обратное излучение лазера из зоны взаимодействия между лазерным лучом и обрабатываемой деталью. Кроме того, для контроля процесса лазерной обработки используются датчики температуры или инфракрасные сенсоры, с помощью которых могут контролироваться краевое расплавление и температурный профиль при обработке. Наряду с использованием фотодиодов, которые являются чувствительными, соответственно, к определенному диапазону длин волн, процесс лазерной обработки, кроме того, контролируется посредством камер, которые также могут быть чувствительными в определенных диапазонах длин волн. На основе обработки полученных с помощью камер изображений можно также получить показатели для контроля процесса лазерной обработки, например параметров относительно расплавленных участков обрабатываемой детали.

Первой целью систем контроля является, прежде всего, классифицировать качество обработки согласно предписанным данным обработки. Второй целью является улучшить качество обработки посредством управления и регулирования процессов. В реальных промышленных системах используемые для контроля процесса сенсоры и камеры применяются для того, чтобы посредством воспринятых данных сенсоров и посредством методов обработки изображения и анализа данных выполнить классификацию действительного состояния процесса обработки. При этом используемые способы индивидуально приспосабливаются к процессам обработки. При отклонении интенсивности зарегистрированных данных сенсоров текущий процесс обработки классифицируется как недостаточный, причем вводятся соответствующие механизмы регулирования, чтобы устранить такое состояние. При этом регулирование параметров процесса в отношении зарегистрированных данных сенсоров относится только к соответствующим данным измерений соответствующих сенсоров.

В основе изобретения лежит задача создать способ и устройство для контроля проводимого на обрабатываемой детали процесса лазерной обработки, посредством которого улучшается классификация состояния лазерной обработки и тем самым качество обработки проводимого на обрабатываемой детали процесса лазерной обработки.

Эта задача решается способом по пункту 1 формулы изобретения, устройством регулирования по пункту 11 формулы изобретения и лазерной обрабатывающей головкой по пункту 15 формулы изобретения. Предпочтительные выполнения и развития изобретения изложены в зависимых пунктах формулы изобретения.

В соответствии с изобретением предусмотрен способ контроля, управления или регулирования проводимого на обрабатываемой детали процесса лазерной обработки, который содержит следующие этапы: регистрация по меньшей мере двух текущих измеренных значений посредством по меньшей мере одного сенсора, который контролирует процесс лазерной обработки, определение по меньшей мере двух текущих показателей из по меньшей мере двух текущих измеренных значений, причем по меньшей мере два текущих показателя совместно представляют текущий «отпечаток пальца» (характерный признак) в пространстве показателей, предоставление предопределенного множества точек в пространстве показателей и классификация процесса лазерной обработки посредством определения положения текущего характерного признака относительно предопределенного множества точек в пространстве показателей.

При этом для высококачественной обработки детали предпочтительно, если в процессе обработки распознанному с помощью соответствующего изобретению способа «плохому» «отпечатку пальца» непосредственно противодействуют, причем является целесообразным, если соответствующий изобретению способ дополнительно включает в себя этап регулирования по меньшей мере одного параметра процесса соответствующего исполнительного элемента таким образом, что при удалении текущего характерного признака из множества точек пространства показателей по меньшей мере один исполнительный элемент приводится в действие таким образом, что изменение соответствующего параметра процесса соответствует градиенту в пространстве показателей, который продолжается исходя из данного характерного признака в направлении предопределенного множества точек в пространстве показателей.

При этом является предпочтительным, если определение текущего показателя из по меньшей мере одного текущего измеренного значения включает в себя способ уменьшения данных или сокращения размерности, такой как анализ основных компонентов, многомерное масштабирование, векторная машина поддержки или векторная классификация поддержки. За счет сокращения размерности сенсорных данных становится возможным, что на основе уменьшенного множества данных классификация посредством вычислителя может осуществляться существенно быстрее, благодаря чему, например, также может выполняться быстрое регулирование процесса лазерной обработки.

Однако также возможно и целесообразно, что определение текущего показателя осуществляется из по меньшей мере одного текущего измеренного значения с помощью нейронной сети.

В случае использования множества сенсоров, измеренные данные которых часто не позволяют сделать непосредственные выводы относительно ситуации обработки, предпочтительным является, если предопределенное множество точек внутри пространства показателей устанавливается посредством процесса обучения.

При этом для регулирования процесса обработки целесообразно, если поле градиента пространства показателей определяется в зависимости от параметров процесса в различных областях в местах в пространстве показателей, которые являются репрезентативными в отношении градиента для соответствующей области, причем градиент пространства показателей определяется в зависимости от параметра процесса посредством вариации параметра процесса на предопределенном месте пространства показателей.

Для всеобъемлющего контроля и определения множества содержательных измеренных данных является целесообразным, если по меньшей мере один сенсор выбран из группы, содержащей по меньшей мере один фотодиод с фильтрами для определенных длин волн, приемник корпусного звука и воздушного звука и по меньшей мере один блок камеры с соответствующим освещением поверхности.

Для получения изображений камеры с высоким коэффициентом контрастности является целесообразным, если изображения камеры, полученные по меньшей мере одним блоком камеры, снимаются с различными временами выдержки (экспозиции) и совместно пересчитываются способом высокого динамического диапазона.

Для обеспечения всеобъемлющего регулирования процесса лазерной обработки является целесообразным, если по меньшей мере один исполнительный элемент выбран из группы, которая включает в себя управление лазерной мощностью, управление скоростью обрабатывающей головки относительно обрабатываемой детали, управление положением фокуса обрабатывающего лазерного луча, управление расстоянием от обрабатывающей головки до обрабатываемой детали и управление боковым смещением.

В соответствии с изобретением также предусмотрено устройство для выполнения соответствующего изобретению способа, которое содержит по меньшей мере один сенсор для контроля процесса лазерной обработки, который пригоден для регистрации по меньшей мере двух текущих измеренных значений, блок обработки данных для определения по меньшей мере двух показателей из по меньшей мере двух текущих измеренных значений для получения текущего характерного признака в пространстве показателей, блок памяти для хранения предопределенного множества точек внутри пространства показателей и блок классификации, который пригоден для оценки процесса лазерной обработки посредством определения положения текущего характерного признака относительно предопределенного множества точек в пространстве показателей.

Для использования соответствующего изобретению устройства в регулируемом процессе обработки является выгодным, если устройство, кроме того, содержит блок регулирования для регулирования по меньшей мере одного параметра процесса соответствующего исполнительного элемента таким образом, что при удалении текущего характерного признака из множества точек пространства показателей по меньшей мере один исполнительный элемент активируется таким образом, что изменение соответствующего параметра процесса соответствует градиенту в пространстве показателей, который продолжается исходя от данного характерного признака в направлении предопределенного множества точек.

При этом предпочтительным образом по меньшей мере один сенсор выбран из группы, которая содержит по меньшей мере один фотодиод с фильтрами для определенных длин волн, приемник корпусного звука и воздушного звука и по меньшей мере один блок камеры с соответствующим освещением поверхности.

Кроме того, является предпочтительным, если по меньшей мере один исполнительный элемент выбран из группы, которая включает в себя управление лазерной мощностью, управление скоростью обрабатывающей головки относительно обрабатываемой детали, управление положением фокуса обрабатывающего лазерного луча, управление расстоянием от обрабатывающей головки до обрабатываемой детали и управление боковым смещением.

Кроме того, в соответствии с изобретением предусмотрена лазерная обрабатывающая головка для обработки обрабатываемой детали посредством лазерного луча, которая включает в себя соответствующее изобретению устройство.

Изобретение поясняется далее более подробно с помощью чертежей, на которых показано следующее:

Фиг.1 - блок-схема с существенными компонентами процесса обработки обрабатываемой детали согласно соответствующему изобретению способу,

Фиг.2 - обзор используемых в соответствующем изобретению способе сенсоров для контроля и регистрации процесса лазерной обработки,

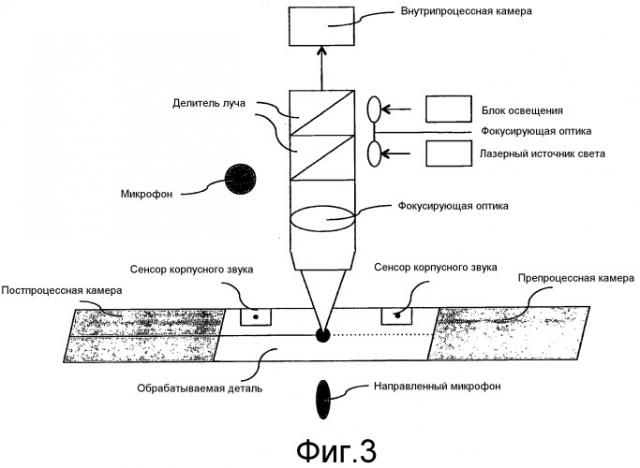

Фиг.3 - сильно упрощенный схематичный вид компонентов, используемых в способе обработки, соответствующем изобретению,

Фиг.4А - сильно упрощенный схематичный вид части исполнительных элементов, используемых в способе обработки, соответствующем изобретению, в процессе сварки лазерным лучом,

Фиг.4В - сильно упрощенный схематичный вид части исполнительных элементов, используемых в способе обработки, соответствующем изобретению, в процессе резки лазерным лучом,

Фиг.5А - блок-схема составления «отпечатка пальца» (характерного признака) согласно соответствующему изобретению способу с использованием линейных, а также нелинейных средств сокращения размерности,

Фиг.5В - блок-схема составления «отпечатка пальца» (характерного признака) согласно соответствующему изобретению способу с использованием нейронной сети,

Фиг.6А - блок-схема процесса классификации согласно соответствующему изобретению способу с использованием линейных, а также нелинейных средств сокращения размерности,

Фиг.6В - блок-схема процесса классификации согласно соответствующему изобретению способу с использованием нейронной сети,

Фиг.7 - схематичное представление, иллюстрирующее способ распознавания погрешностей,

Фиг.8 - блок-схема, иллюстрирующая соответствующее изобретению изучение «отпечатков пальцев» или показателей или признаков,

Фиг.9 - блок-схема способа сокращения размерности согласно изобретению,

Фиг.10 - блок-схема соответствующего изобретению оценивания текущего процесса обработки,

Фиг.11 - блок-схема оценки новых параметров управления согласно изобретению,

Фиг.12 - схематичный вид изображения камеры, которое обработано HDR-способом согласно изобретению,

Фиг.13 - блок-схема соответствующей изобретению HDR-обработки последовательности изображений,

Фиг.14 - блок-схема процесса классификации с использованием способа стимулированного обучения при процессе лазерной обработки согласно изобретению,

Фиг.15 - блок-схема процесса классификации с использованием способа дискриминантного анализа при процессе лазерной обработки согласно изобретению,

Фиг.16 - блок-схема процесса регулирования посредством заданных значений, которые получаются посредством сокращения размерности, при процессе лазерной обработки согласно изобретению.

На различных чертежах соответствующие друг другу элементы обозначены одинаковыми ссылочными позициями.

В соответствии с изобретением предоставляется связанная с приобретением знаний (когнитивная) система лазерной обработки материала, которая обладает когнитивной способностью за счет использования машинного обучения и самообучающихся алгоритмов. Соответствующий изобретению способ может использоваться в лазерной обработке материала для наблюдения процесса, контроля процесса и регулирования процесса.

Система может обладать двумя типами когнитивных способностей: во-первых, для внешнего наблюдателя представляется, как если бы наблюдаемая система обладала когнитивными способностями, например, обучаться способности и самостоятельно совершенствоваться. Во-вторых, система реализует когнитивные способности подобным образом, как естественный организм, например человеческий мозг.

Соответствующая изобретению система обладает когнитивными способностями, такими как обучение, а также самостоятельное распознавание и устранение погрешностей, которые используются в лазерной обработке материала. Использование когнитивных способностей особенно предпочтительно в области лазерной обработки материала. Процессы обработки, такие как разделение или соединение обрабатываемых деталей, очень сильно отличаются от процесса к процессу.

До настоящего времени известно, что каждый процесс сначала индивидуально вручную настраивается. После установки параметров процесса процесс только наблюдается и соответственно вручную согласовывается (подстраивается). Для случая, когда следующая партия деталей, например, загрязнена или детали по толщине отклоняются от предшествующей партии деталей, процесс зачастую должен вручную подстраиваться. Автоматическая адаптации к изменениям процесса была либо вообще невозможна, либо возможна лишь в очень малой степени. Фактически требования поступали от изготовителей автомобилей, которые хотят на одной технологической линии изготавливать одинаково многие автомобили, вплоть до того, что системы производства должны иметь возможность быстро и адаптивно настраиваться на процесс обработки.

Быстрое изучение процессов обработки и распознавание, коррекция и предотвращение погрешностей во время обработки являются требованиями, которые выполняются посредством когнитивных способностей соответствующей изобретению системы обработки.

На фиг.1 показана блок-схема соответствующего изобретению способа с его существенными компонентами, которые поясняются ниже поэтапно.

При восприятии (определении) процесса в соответствии с изобретением все релевантные информации процесса обработки определяются сенсорной системой с по меньшей мере одним сенсором. Посредством используемых сенсоров получают множество измеренных значений и информации о процессе, чтобы иметь возможность определить признаки, отображения процесса, характеристики процесса или однозначно определенные «отпечатки пальцев» (характерные признаки, сигнатуры) процесса, которые далее называются показателями, из измеренных данных сенсоров, контролирующих процесс обработки. Определение осуществляется, в частности, посредством вычисления или другой подходящей, предпочтительно электронной, обработки измеренных значений.

Обзор сенсоров, используемых в соответствии с изобретением, показан на фиг.2, а структура соответствующей изобретению системы лазерной обработки с соответствующими сенсорами и блоком освещения показана на фиг.3.

Наряду с уже известными сенсорами для контроля процесса лазерной обработки в соответствии с изобретением дополнительно используются сенсоры для восприятия корпусного и воздушного звука. Для регистрации звука предпочтительно использовать по меньшей мере два сенсора, соответственно, для корпусного и воздушного звука. Кроме того, сигналы сенсоров для корпусного и воздушного звука еще в зависимости от процесса при предварительной обработке фильтруются, усиливаются и соответственно дискретизируются. Для регистрации воздушного звука пригодны различные направленные характеристики. Посредством надлежащего расположения приемников звука можно в итоге вычислить места расположения источников звука и направление распространения. Так, можно мешающие шумы от нерелевантных источников и фоновые шумы снизить или применить методы, такие как активное подавление шума.

В лазерной обрабатывающей головке, кроме того, размещены сенсоры для восприятия излучения определенных длин волн, которые предпочтительно являются фотодиодами, чувствительными к определенному диапазону длин волн. При этом дополнительно еще оптические полосовые фильтры для выбора определенных диапазонов длин волн могут размещаться перед соответствующими фотодиодами. Измеренные значения этих сенсоров также будут регистрироваться и дискретизироваться.

Кроме того, для получения измеренных данных применяются камеры, которые наблюдают процесс лазерной обработки и, в частности, зону лазерной обработки. Так может использоваться внутрипроцессная камера, ход лучей наблюдения которой коаксиально введен в ход лучей рабочего лазера в обрабатывающей головке, чтобы тем самым отображать зону лазерной обработки. В качестве альтернативы, камера вне обрабатывающей головки также может регистрировать процесс обработки. Предоперационная камера, называемая предпроцессной камерой, и послеоперационная камера, называемая постпроцессной камерой, могут также регистрировать процесс лазерной обработки. Для съемки камерой пригодны различные принципы освещения обрабатываемой детали, в зависимости от процесса обработки. Так, в соответствии с изобретением в качестве блока освещения могут использоваться светодиоды, которые являются экономичными и могут излучать в широком диапазоне длин волн, или лазеры с различными длинами волн с соответствующей оптикой для фокусировки на секторе кадра камеры на поверхности обрабатываемой детали. Для предварительной обработки данных камеры особенно пригодны и предпочтительны такие способы обработки данных, как «рассматриваемая область» или "Qualas", или оценка геометрических данных. Дополнительно в соответствии с изобретением используется способ высокого динамического диапазона (HRD), который предпочтительным образом повышает коэффициент контрастности регистрируемых изображений камеры. Для этого регистрируются изображения с различными временами выдержки и пересчитываются совместно друг с другом по HDR-способу, так что в результате получаются изображения с очень высоким коэффициентом контрастности.

Качество регистрации процесса возрастает с числом используемых сенсоров, однако соответственно возрастает стоимость системы. Поэтому следует заметить, что соответствующий изобретению способ не ограничен использованием множества сенсоров, а уже может выполняться с применением только одного сенсора, например внутрипроцессной камеры.

Далее описывается управление процессом согласно способу, соответствующему изобретению, с применением конкретных исполнительных элементов.

В лазерной обработке материалов обычно вручную разрабатывается программа управления для всех участвующих исполнительных элементов. В течение процесса эта программа управления контролируется только посредством наблюдения процесса или подстраивается с помощью жестко определенных контуров регулирования, например емкостных средств измерения расстояния при лазерной резке.

В соответствующем изобретению способе, напротив, используется текущее управление процессом и применяются дополнительные новые возможности управления процессом.

Как показано на фиг.4А, при способе обработки сварки лазерным лучом мощность лазерного луча, расстояние между обрабатывающей головкой и обрабатываемой деталью, скорость обрабатывающей головки относительно обрабатываемой детали и положение фокальной точки обрабатывающего лазерного луча управляются или регулируются.

Как показано на фиг.4В, при способе обработки лазерной резки, наряду с названными параметрами процесса, в соответствии с изобретением дополнительно еще управляется или регулируется подача технологического газа. Кроме того, при обоих способах обработки управляющие сигналы могут модулироваться по их интенсивности с определенной частотой, например модуляцией интенсивности лазерного луча от 90 до 100 процентов. Так как управляющий сигнал известен, то можно из отклика системы по данным сенсоров получить сведения о процессе, например поле градиента пространства показателей в зависимости от параметров процесса в различных диапазонах измерений. Управления могут быть реализованы относительно соответствующих линейных осей как роботизированное управление или иные управляющие интерфейсы.

Хотя возможности регулирования с ростом числа используемых исполнительных элементов повышаются, так как больше параметров процесса могут регулироваться, возрастает и стоимость системы. Поэтому следует отметить, что соответствующий изобретению способ не ограничен использованием множества исполнительных элементов, а уже может быть выполнен с применением только одного исполнительного элемента, например, управления лазерной мощностью для лазерной сварки или управления технологическим газом для лазерной резки.

Далее описывается этап классификации процесса лазерной обработки согласно способу, соответствующему изобретению.

Для реализации самостоятельного распознавания и устранения погрешностей посредством соответствующей изобретению системы лазерной обработки техническое знание должно быть абстрагировано из данных сенсоров, чтобы соответствующая изобретению система могла самостоятельно принимать решения для управления исполнительными средствами.

Кроме того, является предпочтительным, если система посредством оператора системы может обучаться и сама является обучаемой. Для реализации когнитивной лазерной обработки в соответствии с изобретением предусмотрено, что система существенные показатели из всех применяемых сенсоров самостоятельно уже знает или воспринимает и изучает их и затем принимает решения для управления процессом. Далее будут представлены три стадии соответствующего изобретению способа, а именно изучение окружения процесса, классификация актуальных (текущих) результатов процесса и управление или регулирование процессом.

Прежде всего следует объяснить изучение окружения процесса. Для того чтобы изучить процесс, прежде всего необходимы опорные проходы или тестовые обработки. Каждый процесс обработки имеет желательный результат и отклоняющийся от такового. Тестовая обработка или опорный проход должны содержать оба результата и в идеальном случае также переходы, а также реакцию системы на управление процессом. Если, например, должен быть получен сварочный шов в нахлесточном соединении легированной стали с определенной шириной сварочного шва Х мм и длиной Y мм, то необходимо пройти по меньшей мере один опорный проход, в котором по меньшей мере один параметр процесса изменяется таким образом, что в этом опорном проходе содержится как определенное значение, так превышение определения в обоих направлениях параметра процесса.

В этом случае человек-оператор системы в соответствии с изобретением может выполнить опорный проход с увеличивающейся лазерной мощностью в качестве параметра процесса, при котором в процессе возникает и превышается верхняя и нижняя границы определения. Если нижняя граница определения является, например, проваром (проплавлением), а верхняя граница определения является обрушением шва, то опорный проход может начинаться с лазерной мощности, которая еще не вызывает никакого провара. Во время опорного прохода лазерная мощность управляется таким образом, что она непрерывно повышается, пока не произойдет обрушение шва. Этот процесс наблюдается с помощью описанных сенсорных средств процесса, которые регистрируют соответствующие измеренные значения, и применяется для изучения окружающей среды процесса.

Другой пример относится к проблеме производства для случая двух партий обрабатываемых деталей со смазкой и без смазки. Здесь для изучения при опорном проходе также должны быть получены границы определения. Оператор сообщает когнитивной системе лазерной обработки материалов, где лежат границы определений, так что соответствующая изобретению система может обучиться различать между соответствующими диапазонами.

Для изучения окружающей среды процесса в соответствии с изобретением предусмотрены два различных способа, которые описываются ниже.

Как показано на фиг.5, для изучения окружающей среды процесса используются линейные и нелинейные средства сокращения размерностей и методы изучения многообразия, такие как анализ основных компонентов (РСА), многомерное масштабирование (MDS), локальное линейное вложение (LLE) и векторные машины поддержки (SVM). Эти методы могут использоваться как в комбинации, так и по отдельности. Для изучения окружающей среды процесса можно также использовать дискриминантный анализ, как описывается далее.

Как показано на фиг.4В, имеется другой подход к изучению окружающей среды - использование искусственной нейронной сети (KNN).

В первом подходе, в упрощенном описании, большое количество данных сенсоров объединяется и сокращается. При этом остаются по возможности все существенные признаки, а избыточной информацией пренебрегают. В итоге для каждого наблюдаемого момента времени имеется вектор или матрица из показателей, которые получены из измеренных значений сенсоров, однако по объему данных сильно сокращены. С помощью этой матрицы или вектора, которые можно также обозначить как «отпечаток пальца» (характерный признак) процесса или характеристика, состояние процесса может однозначно классифицироваться.

В случае искусственных нейронных сетей способ действий иной, так как здесь сеть обучается, и в итоге в сети имеются изученные информации, которые позволяют классифицировать результат. Выходные нейроны получают, таким образом, сначала классификацию на основе данных обучения. На основе этой классификации можно затем выполнять регулирование.

Если теперь наблюдается процесс обработки, то должен определяться текущий результат процесса, с которым сравнивается изученный перед этим заданный диапазон, который может толковаться как множество точек в пространстве показателей, и при необходимости параметры процесса подстраиваются, как показано на фиг.6А и 6В. Подстройка параметров процесса может и должна осуществляться уже перед выходом из заданного диапазона. При этом предопределенное множество точек, которое применяется для регулирования системы, так подстраивается, что в случае регулирования текущий характерный признак системы сенсоров покидает предопределенное множество точек уже к тому моменту времени, когда характерный признак входит в краевую область заданного диапазона.

Далее описывается классификация текущего результата процесса согласно первому методу (фиг.6А). Когнитивная система лазерной обработки материалов имеет уже в банке данных запоминающего устройства изученную окружающую среду процесса, изученные признаки или отпечатки в форме сохраненных вектора или матрицы. Получаемые текущим образом из процесса измеренные значения сенсоров должны сначала сокращаться по объему данных и подаваться для сравнения в такое же пространство данных, то есть пространство показателей, что и векторы признаков или отпечатки, тем самым получается текущий отпечаток в виде сокращенного вектора или матрицы данных сенсоров в пространстве показателей, который сравнивается с изученным множеством точек в пространстве показателей. Тем самым может быть получена вероятность того, что текущая зарегистрированная точка данных является ближайшей к известной точке признака. При этом известно, находится ли эта точка признака еще внутри заданного диапазона, кроме того, известна, вероятно, необходимая коррекция параметра процесса.

Классификация текущего результата процесса посредством нейронной сети (фиг.6В) осуществляется через обученную сеть. Результатом классификации является то, находится ли процесс еще в заданном диапазоне и с какой тенденцией должен быть подстроен параметр процесса.

Управление или регулирование процесса согласно соответствующему изобретению способу осуществляется следующим образом. Посредством результата классификации блок регулирования знает уже направление и величину, с которой должны активироваться соответствующие исполнительные элементы. Могут использоваться различные способы регулирования. Так, можно, например, использовать минимизацию геодезического расстояния между желательным вектором признаков и вектором результата или способ регулирования с калмановским фильтром и минимизацией среднеквадратичной ошибки. К тому же можно определить тенденцию регулирования из многомерных пространств признаков или пространств показателей на основе классификации с «вектором поддержки». Регулятор не может превышать предварительно определенный диапазон надежности.

Изобретение может применяться в нескольких вариантах способа, из которых здесь будут представлены некоторые.

При контроле процесса является важным точно определить некоторые погрешности. И здесь использование когнитивной лазерной обработки материалов дает хорошие результаты. В способе распознавания ошибок (как иллюстрируется на фиг.7) сначала оператором сознательно вызывается погрешность, чтобы когнитивная система могла обучиться на ней. Если система изучила погрешность, она может ее точно обнаружить. Это может быть проиллюстрировано на следующем примере. Должен распознаваться грат или облой на краях реза в процессе лазерной резки с помощью сенсорных средств процесса с различными сенсорами, в том числе внутрипроцессной камерой. Оператор выполняет опорный проход с постоянными параметрами управления без технологического газа, который он с помощью управления в течение опорного прохода отводит настолько далеко, что грат определенно возникает. Когда опорный проход завершен, когнитивная система лазерной обработки материалов вычисляет посредством анализа основных компонентов (РСА) или комбинации других методов представленного средства сокращения размерности соответствующие основные компоненты из данных сенсоров. Оператор сообщает системе теперь, на каких местах обрабатываемой детали возник грат. Из информации о том, где грат возник на кромке реза, и на каких местах вычислялись соответствующие основные компоненты из данных сенсоров, когнитивная система может затем вычислить соответствующие компоненты, вектор или матрицу, которые содержат собранные признаки или «отпечаток пальца» для возникновения грата. Из текущих данных сенсоров в дальнейшем производстве установки можно затем с помощью матрично-векторной алгебры в течение процесса рассчитывать и индицировать оператору то, возникает ли изученная погрешность.

Подобный способ может использоваться, чтобы, например, распознавать эффекты при сварке лазерным лучом или лазерной резке: Falscher Freund, обрушение шва, провар, ширина Х резания, состояние прореза, шероховатость краев реза, эффекты горения, ширина Y сварочного шва, состояние сваривания, состояние провара, состояние поперечного сечения присоединения, зазор в нахлесточном соединении, зазор в соединении встык, поперечный сдвиг, выбросы, поры, полости.

Изобретение также может использоваться для того, чтобы упростить смену партий, которая ранее требовала подстройки системы лазерной обработки материалов. Обрабатываемые детали новой партии имеют несколько отличающиеся свойства, например толщину материала или степень загрязнения. Вновь сначала выполняется стадия обучения и затем стадия классификации. После стадии классификации может уже быть реализован процесс регулирования. Но могут также оцениваться новые параметры управления для изменения процесса, которые, например, возникают из-за смены партии.

В стадии обучения согласно фиг.8 определяются измеренные данные сенсорных средств процесса из опорного прохода. В качестве опорного прохода повторно устанавливаются постоянные параметры управления процессом, за исключением одного параметра управления, который изменяется. В процессе сварки лазерным лучом можно, например, лазерную мощность постоянно повышать в течение опорного прохода. Полученные данные обрабатываются когнитивной системой лазерной обработки материалов со средствами сокращения размерности, см. фиг.9. Выходные данные каждого применяемого сенсора сначала фильтруются соответствующим фильтром нижних частот. Затем посредством анализа основных компонентов выдаются n основных компонентов. Данные затем нормируются и освобождаются от среднего значения. В конце этого этапа обработки получают данные представления признаков для применяемых сенсоров на каждом регистрируемом временном интервале. Соответствующие признаки или «отпечатки пальцев» и их инструкция по отображению сохраняются в банке данных для инструкций отображения признаков. Оператор системы определяет на обрабатываемой детали область, которой соответствует желательный результат. Это определение переводится в вектор, с помощью которого может обучаться классификатор. Чтобы иметь возможность выполнять классификацию, в этом способе применяются векторные машины поддержки. В этом случае применяется способ классификации на основе вектора поддержки. Он описывает математический способ для различения желательных и нежелательных результатов процесса, которое выполняется посредством многомерного разделения пространства признаков на основе вводов оператора. Банк данных с инструкциями отображения признаков описывает инструкцию отображения, а банк данных классификации описывает разделение пространств признаков.

Ниже описывается применение изученного знания процесса для классификации или оценки текущего процесса обработки (фиг.10). После стадии обучения когнитивная система лазерной обработки материалов контролирует процесс обработки в соответствии с ранее изученными предпочтениями оператора. Данные сенсоров на основе задания определенных инструкций отображения признаков сокращаются в размерности. Выданные данные находятся в предопределенном пространстве признаков или пространстве показателей. Изученные оператором данные классификации через способ классификации на основе вектора поддержки служат для оценки текущего процесса обработки. Может быть получен вывод о том, находится ли текущий результат процесса в определенном оператором заданном диапазоне и какие тенденции относительно вероятности для параметра управления процессом должны выбираться для регулирования процесса.

Далее описывается оценка новых параметров управления или параметров процесса при малых изменениях процесса за счет смены партии. Если процесс обработки изменяется в течение известной длительности, например, за счет незн
