Устройство для стирки обуви в стиральной машине

Устройство для стирки обуви в стиральной машине

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к вспомогательным устройствам для очистки обуви и ухода за ней. В частности, объектом данного изобретения является устройство, обеспечивающее возможность стирки обуви в обычных стиральных машинах.

Уровень техники

Широко известно, что определенные типы обуви можно стирать. К ним относятся, например, кеды, а также спортивная обувь, часто изготавливаемая из резины, или резины с тканью. Некоторые другие типы обуви также можно стирать, например, обувь, сделанную полностью из ткани или полностью из резины. К ним можно отнести сандалии, галоши и т.п.

Как правило, для стирки обуви обычно применяется стиральная машина, которую, несмотря на то, что она предназначена для стирки одежды, можно также использовать для стирки обуви. Однако при этом может возникнуть много препятствий и технических проблем, поскольку стиральная машина не предназначена специально для стирки обуви. К ним относятся плохое отжимание, а также нежелательный повышенный износ и разрыв обуви.

Во-первых, даже если предположить, что выбранная температура стирки соответствует материалу, из которого изготовлена обувь, часто возникает причиняющая неудобство остаточная деформация обуви, а также ее износ или даже полное смятие. Вышеупомянутое смятие является следствием того, что обувь может абсолютно свободно перемещаться внутри барабана стиральной машины. Таким образом, при обычной стирке происходит столкновение обуви друг с другом и со стенками барабана, в то время как во время последующего отжима она остается прижатой к стенке. Совершенно очевидно, что описанное ударное воздействие наряду с влиянием повышенной температуры служит причиной возникновения остаточной деформации обуви и ее усиленного износа. С другой стороны, во время цикла отжимания обувь подвержена воздействию сильного давления, усиливающего вышеупомянутый эффект деформации. Независимо от типа обуви, данные деформации могут привести к снижению эргономических характеристик обуви, делая ее непригодной к использованию, поскольку она начинает причинять боль и неприятные ощущения потребителю.

Данное явление характерно для спортивной обуви (как правило, кроссовок); хорошо известно, что их форма является важнейшим условием комфортности. Спортсмены, использующие кроссовки для бега на средние и длинные дистанции, как правило, в ходе тренировок и соревнований пробегают несколько сотен километров в неделю. Очевидно, что деформированная обувь может привести к возникновению болезненных водяных мозолей или даже более серьезных последствий, таких как тендинит, что делает ее несоответствующей своему предназначению. Таким образом, единственным выходом из положения после стирки обуви в стиральной машине в данном случае становится покупка новой пары обуви. Еще одним возможным вариантом является ручная стирка обуви.

Еще один недостаток связан непосредственно с циклом отжимания. Во время данного цикла обувь остается прижатой к стенке в случайном положении, что, следовательно, не гарантирует равномерного удаления воды из нее. Более того, является очевидным, что обувь, даже частично накладываясь друг на друга, не может быть высушена равномерно, так как вода не может быть свободно удалена из различных частей обуви (например, со стельки, из верхней части, с подошвы, закрывающих устройств типа застежек-липучек). Хорошо известно, однако, что подошва обуви, как правило, является непроницаемой, поскольку она должна защищать ступню от воздействия воды, например, дождя. Таким образом, при прижатии к стенке обуви, подошва которой предназначена для хождения по земле, вышеупомянутая подошва, поскольку она выполнена из водонепроницаемого материала и обладает большой толщиной, не позволяет воде вытекать под действием центробежной силы. В данном случае вода из обуви вытекает неравномерно, и различные ее части остаются мокрыми даже после длительного цикла отжимания на высоких оборотах.

Таким образом, совершенно очевидно, что перечисленные выше недостатки делают стирку обуви в стиральной машине неудобной, и, кроме того, результат данной стирки является практически непредсказуемым.

Известные устройства, с помощью которых другие авторы пытались устранить вышеупомянутые недостатки, описаны, например, в патентах или патентных заявках US 6067729 A, US 2003/084585 A1 и US 5365675 A.

В патенте US 6067729 A предлагается устройство для удержания обуви напротив друг друга в барабане стиральной машины посредством гибкого стержня, вставляемого внутрь обуви таким образом, чтобы он упирался в ее носок. Стержень, диаметр которого больше диаметра барабана, упирается во внутреннюю часть носка, прижимая его к цилиндрической стенке барабана. Но, очевидно, стержень позволяет обуви совершать вращательное движение относительно носка при вращении барабана. Таким образом, становится ясно, что при использовании данного устройства могут иметь место две следующие ситуации: ситуация, когда верхняя часть обуви около пятки прижимается к устройству, или ситуация, когда при вращении барабана наполненная водой обувь стремится повернуться относительно носка, а верхняя часть прижимается к цилиндрической стенке барабана, и это происходит до момента, пока носок не войдет в контакт с цилиндрической стенкой барабана. В процессе стирки описанные выше вращательные движения могут привести к еще большему смещению точки контакта обуви с цилиндрической стенкой барабана, в результате чего вся система "гибкий стержень-обувь" принимает диагональное положение, т.е. устанавливается геометрически не в вертикальной плоскости; в результате, гибкий стержень теряет свою кривизну, давление на носок обуви уменьшается, происходит потеря контакта носка со стенкой, а также целостности системы «гибкий стержень-обувь-барабан».

Предлагаемое в патенте US 2003/0084585 A1 устройство имеет телескопическую трубку с T-образными наконечниками, вставляемыми внутрь обуви, раздвигающую обувь в противоположных направлениях и прижимая обувь подошвой к противоположным цилиндрическим стенкам барабана. T-образные наконечники не мешают движению мокрой верхней части обуви в сторону подошвы; таким образом, во время цикла стирки имеют место постоянные напряжения и изгиб ткани/верхней части, что является опасным как для швов и термосоединений или клеевых швов верхней части, на которые обувь не рассчитана. Кроме того, при вращении в вертикальном положении вес всего устройства в целом и верхнего элемента обуви воздействует на обувь, находящуюся внизу, и более того, Т-образный наконечник действует лишь на ограниченную область внутри обуви, на ограниченную площадь стельки, что, вследствие высокого местного давления, может привести к ее необратимой деформации и сделать обувь неудобной.

В патенте US 5365675 A обувь устанавливается на штыри, выступающие из раздвижного стержня, устанавливаемого в барабане диаметрально, и закрепляется лентами, охватывающими обувь снаружи. Поскольку обувь удерживается только локально под подошвой и, главным образом, по внешней поверхности верхней части, а также, поскольку она фиксируется намного более точно лишь в области пятки и менее эффективно в передней части подошвы и верхней части, сама обувь при стирке и полоскании, т.е. при вращении барабана, заполняется водой внутри, и, следовательно, подвергается непрерывному изгибанию подошвы, что может привести к отделению незафиксированных внутренних стелек; кроме того, верхняя часть в передней части подъема подвергается постоянному истиранию вследствие воздействия штырей и лент, или, во всяком случае, воздействию циклических напряжений, на которые обувь не рассчитана.

Во всех трех описанных случаях обувь принимает положение, при котором непроницаемая подошва и периферическая область верхней части обуви около пятки, также часто являющаяся непроницаемой, при вращении барабана, особенно при интенсивном вращении, необходимом для эффективной стирки, не позволяют воде выходить из обуви, что приводит к застаиванию загрязненной воды внутри нее и возможному нахождению грязи внутри обуви до окончания стирки, т.е. к неудовлетворительному качеству стирки. Фактически, в описанных выше примерах, подошва обычно плотно прижимается к цилиндрической боковой стенке барабана; при этом цилиндрическая стенка барабана и прижатая к ней внутренняя вогнутая поверхность обуви (область, контактирующая с ногой) обращена в сторону оси вращения барабана. При применении устройств по патенту US 2003/084585 A1 обувь находится в указанном положении постоянно, а при использовании устройств по патентам US 6067729 A и US 5365675 A обувь находится в данном положении главным образом во время вращения барабана. Вода под действием центробежной силы перемещается в радиальном направлении, и, таким образом, подошва препятствует выходу воды из внутренней полости обуви. Вследствие возникающего застаивания воды между верхней частью и подошвой обуви требуется значительное время для освобождения от воды, а швы, термосоединения и проклеенные кромки ослабляются под действием сильного давления, возникающего в зонах застаивания воды.

Помимо этого, во всех трех описанных выше случаях предлагаемые устройства упираются локально в две противоположно расположенные более или менее ограниченные области цилиндрической стенки барабана, что может привести к деформации барабана, так как данные устройства закрепляются посредством давления на цилиндрическую стенку барабана, который иногда не рассчитан на подобное точечное давление.

Раскрытие изобретения

Целью данного изобретения является создание устройства, обеспечивающего возможность стирки обуви в стиральной машине и свободного от описанных выше недостатков.

В частности, целью данного изобретения является создание устройства, обеспечивающего эффективную и равномерную стирку обуви в стиральной машине, а также последующее равномерное и эффективное удаление воды.

Еще одной целью данного изобретения является создание устройства, обеспечивающего стирку обуви в стиральной машине и предохраняющего обувь от деформации и износа, вызываемых ударами обуви о барабан, а также повышенным давлениям и растяжением обуви во время цикла отжимания, которые могут повредить обувь, не выдерживающую указанных напряжений и не рассчитанную на них.

Еще одной целью данного изобретения является создание устройства, обеспечивающего возможность стирки обуви в стиральной машине, а также обеспечивающего сохранность барабана стиральной машины, уплотнительных прокладок в корпусе стиральной машины, содержащем барабан и дверцу, и сохранность вышеупомянутой дверцы.

Указанные выше упомянутые и другие цели данного изобретения достигаются с помощью предлагаемого устройства, обеспечивающего возможность стирки в стиральной машине обуви вообще и спортивной обуви в частности, отличающегося тем, что оно содержит средства (1; 201; 301; 401), предназначенные для подвешивания, по меньшей мере, одного элемента обуви в барабане стиральной машины таким образом, чтобы во время стирки упомянутый элемент обуви сохранял практически то же самое положение, в котором он был подвешен.

Обувь подвешивается в барабане всегда в одном и том же положении, как для этапа стирки, так и для этапов полоскания и отжимания; при этом она не касается внутренней поверхности барабана, поскольку находится на расстоянии от данной поверхности, что устраняет все описанные недостатки, связанные с ударами, трением и повреждением обуви в процессе стирки.

В частности, вышеупомянутые средства (1; 201; 301) содержат устройство для подвешивания (7), предназначенное для вставления внутрь стираемой обуви (т.е. обувь «одевается» на данное устройство для подвешивания). Устройство для подвешивания (7) жестко крепится к барабану, чтобы вращаться вместе с ним. Следует отметить, что часть устройства для подвешивания, вставляемая в обувь, не находится в контакте с барабаном и отделена от него таким образом, чтобы между устройством для подвешивания и барабаном помещалась толщина обуви.

Фиксация обуви осуществляется за счет контакта большей части устройства для подвешивания (7) с внутренней поверхностью обуви, равномерно распределенного и не ограниченного отдельными частями внутренней поверхности обуви, что позволяет избежать местных деформаций обуви при стирке, способных вызвать необратимую деформацию обуви; кроме того, при данном способе подвешивания количество точек контакта внешней поверхности обуви с указанным устройством для подвешивания сводится к минимуму, или контакт устраняется совсем, что обеспечивает снижение износа и разрыва обуви в указанных точках. Кроме того, фиксация обуви является более устойчивой, и при этом, как было указано выше, деформация обуви, даже если таковая имеется, сводится к минимуму.

Аналогичным образом, устройство для подвешивания (7) имеет и поверхность, обращенную к внутренней поверхности подошвы или стельке и входящую в контакт с подошвой или стелькой при надевании обуви на устройство для подвешивания. При вставлении устройства для подвешивания внутрь обуви (или одевании обуви на данное устройство для подвешивания) вышеупомянутая поверхность устройства для подвешивания (7) оказывается обращенной к оси вращения барабана, что, во время вращения, в частности, во время отжимания, позволяет воде выходить из обуви в сторону его верхней части. Фактически, вышеупомянутая поверхность устройства для подвешивания, обращенная к оси вращения барабана, делит данный барабан на две части, при этом в первой части находится ось вращения барабана, а во второй части находится верхняя часть обуви, т.е. часть обуви, начинающаяся после подошвы; данная часть обуви расположена условно периферически относительно оси вращения барабана, что позволяет создавать во время отжимания эффективную центробежную силу, воздействующую на воду, находящуюся в обуви, или которой обувь пропитана.

Очевидно, что одеваемая на устройство для подвешивания (7) обувь расположена таким образом, что ее подошва обращена к оси вращения барабана, а внутренняя часть верхней части обращена к цилиндрической поверхности барабана, т.е. к выходу из барабана.

Ясно, что при указанной конфигурации при вращении барабана вода стремится выйти из обуви в радиальном направлении, начинает отделяться от подошвы или верхней части обуви, сбегает с ее внутренней и внешней поверхности, затем отделяется от обуви (которая фактически является элементом, ближе всего расположенным к оси вращения) и направляется на выход из обуви, при этом обувь не препятствует движению воды.

Предпочтительно, устройство для подвешивания (7) выполняется в виде колодки или распорки для обуви (19), предназначенной для того, чтобы вставлять ее внутрь обуви. Таким образом, обувь «заполняется» недеформируемым объемом и сама становится недеформируемой.

Предпочтительно, изобретение в первом варианте исполнения содержит:

по меньшей мере, один опорный элемент (5; 205; 305), содержащий фиксирующие средства (3; 203; 303) для жесткого закрепления опорного элемента на внутренней поверхности цилиндрической стенки барабана с целью обеспечения их совместного вращения при вращении барабана (2) во время работы;

средства (7, 17) для подвешивания, по меньшей мере, одной штуки обуви на опорном элементе (5; 205; 305) таким образом, чтобы данная обувь при стирке и вращении барабана сохраняла свое положение, соответствующее положению опорного элемента, на котором она была подвешена.

Согласно данному техническому решению, фиксирующие средства (3; 203; 303) позволяют зафиксировать вышеуказанные опорные элементы относительно стенки барабана стиральной машины, что обеспечивает возможность вращения опорного элемента вместе с барабаном, как единой жесткой конструкции. Указанная фиксация без труда выполняется на внутренней поверхности цилиндрической стенки барабана, предпочтительно и преимущественно в местах положения треугольных выступов на внутренней стенке барабана.

Средства (7, 17), таким образом, служат для подвешивания обуви физически на барабане посредством использования вышеуказанных элементов. Таким образом, обувь за счет поддерживающих средств приводится во вращение барабаном, но средства (7, 17) ограничивают ее перемещение относительно барабана в том месте, где она подвешена физически. Благодаря данному решению, обувь во время стирки не может беспорядочно ударяться о стенки барабана или друг о друга.

Кроме того, данное решение исключает прижатие обуви к цилиндрической стенке барабана стиральной машины во время отжимания и занятие обувью положения, при котором может происходить неравномерное удаление воды.

Предпочтительно, в соответствии с возможным исполнением данного изобретения, средства (7, 17) содержат совместно, по меньшей мере, один установочный элемент (17), предусмотренный в соответствии с опорным элементом (5; 205; 305) и вышеупомянутым устройством для подвешивания (7), для крепления обуви с целью стирки к вышеуказанному установочному элементу (17) с возможностью последующего снятия.

Таким образом, можно легко прикрепить обувь к опорному элементу с помощью данного устройства для подвешивания (7) и снять с него, как после установки данного опорного элемента внутри барабана, так и перед его установкой.

Устройство для подвешивания (7) предпочтительно содержит шплинт (18) или аналогичный элемент, соединенный с колодкой (19), вставляемой внутрь обуви, а также средства (20, 21), предназначенные для крепления указанной обуви к колодке.

В соответствии с данным решением, при использовании шплинт 18 вставляется в установочный элемент 17, соединяя, таким образом, профиль барабана с опорным элементом; при этом обувь предварительно кладется на поверхность стенки барабана. Затем обувь крепится к устройству для подвешивания с помощью вышеупомянутых средств (20, 21), выполненных, например, в виде широко известных застежек-липучек или, аналогичным образом, кнопочных застежек, защелок, лент и т.п.

Очевидно, обувь можно закрепить для стирки и без использования вышеозначенных средств (20, 21), а просто путем зашнуровывания после одевания на колодку.

С точки зрения конструкции, для создания опорного элемента внутри барабана стиральной машины, прикрепленного к его стенке, указанный элемент, в соответствии с возможным конструктивным решением, жестко соединен с рамой (3; 203).

Предпочтительно, рама (3; 203) содержит три стержня (8; 208), жестко соединенных с тремя опорными элементами (5; 205) посредством трех качалок (4; 204).

В соответствии с возможной конфигурацией предлагаемого изобретения, три стержня (208) расположены в раме (203) звездообразно.

Таким образом, указанные три стержня во время работы удлиняются радиально по направлению к цилиндрической стенке барабана, обеспечивая закрепление трех опорных элементов, с которыми они соединены с помощью качалок, на стенке барабана. Таким образом, устройство в целом жестко крепится к барабану и вращается вместе с ним как единая система.

Еще одним возможным вариантом является расположение стержней (8) в раме в виде треугольника. В этом случае вершины данного треугольника во время работы прижимают элементы 5 к стенке барабана.

Для обеспечения простоты закрепления устройства на барабане, а также простоты его демонтажа и снятия, по меньшей мере, один из вышеупомянутых стержней (8; 208) предпочтительно должен содержать первую (9; 209) и вторую (10; 210) взаимно-подвижные части.

Таким образом, перемещая внутрь относительно друг друга две выше обозначенные части, по меньшей мере, одного стержня, можно уменьшить общий диаметр рассматриваемого устройства, что позволяет отделить его от стенки барабана. И наоборот, обратная операция раздвигания указанных выше стержней позволяет легко установить данное устройство, прижав его к внутренней поверхности стенки барабана.

Предпочтительно, в соответствии с возможным исполнением данного изобретения, первая (9) и вторая (10) части указанного стержня установлены шарнирно относительно друг друга и могут складываться, причем указанная вторая часть (10) содержит выполненное заодно с ней кольцо (12) с внутренней резьбой, на которое может навинчиваться втулка (11), подвижно установленная на указанной первой части (9), что обеспечивает закрытие шарнира и установку стержня (8) в развернутом положении. Таким образом, данное устройство остается прикрепленным к стенке барабана. Еще одним возможным вариантом является освобождение шарнира в направлении, противоположном ранее указанному, закрывая две части и помещая их друг на друга. Таким образом, можно сложить стержень, закрывая устройство, чтобы его вынуть.

Первая (209) и вторая (210) части стержня также могут быть выдвижными.

В этом случае закрытие происходит при убирании одной части в другую, а открытие - при вынимании и постановке на защелку.

Предпочтительно, дополнительное исполнение данного изобретения предлагает опорный элемент (305), содержащий магнитные элементы (303) для крепления к профилю барабана во время работы. Это конструктивно простое решение позволяет избежать использования рамы.

В дополнительном исполнении данного изобретения средства (401) содержат устройство (407), предназначенное для крепления непосредственно к барабану стиральной машины.

С этой целью устройство (407) содержит штыковой замок (418) или аналогичное устройство, и, по меньшей мере, одну колодку (19), вставляемую внутрь стираемой обуви.

Данное решение является особенно удобным для исполнения, поскольку для него требуется лишь простое устройство (407) и уже имеющийся барабан.

В связи с этим, далее в настоящей заявке авторами дополнительно рассмотрен барабан для стиральной машины, отличающийся тем, устройство (407) может крепиться к нему с помощью байонетного соединения (418) или аналогичного приспособления.

Краткое описание чертежей

Дополнительные характеристики и преимущества устройства для стирки обуви в стиральной машине, в соответствии с настоящим изобретением, будут более понятны из приводимого ниже описания его осуществления, в качестве не ограничивающего примера, со ссылками на прилагаемые чертежи, на которых:

Фиг.1 и 2 показывают общий вид настоящего изобретения в соответствии с первым возможным вариантом исполнения;

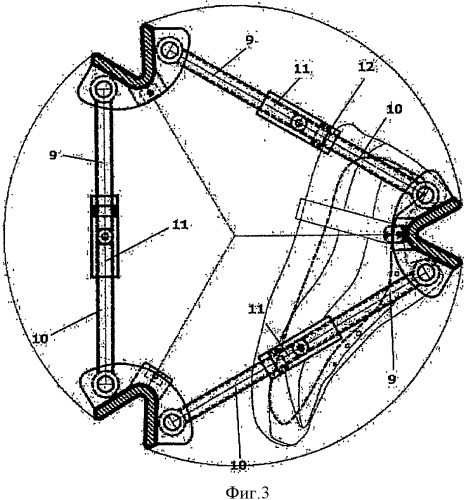

на Фиг.3 показан вид сбоку на изобретение;

на Фиг.4 подробно представлено подвижное соединение двух стержней, образующих раму рассматриваемого устройства;

на Фиг.5 представлена конфигурация, в которой настоящее устройство складывается, чтобы его можно было устанавливать в барабане стиральной машины или вынимать из барабана по окончании работы;

на Фиг.6 и 7 показан второй вариант осуществления данного изобретения;

на Фиг.8 показан третий вариант осуществления данного изобретения;

на Фиг.9 и 10 представлен четвертый вариант исполнения изобретения, а также подробно показано устройство 407, позволяющее произвести подвешивание обуви на опорный элемент 405;

на Фиг.11 представлены конструктивные особенности устройства 7, позволяющего подвешивать обувь на опорные элементы;

на Фиг.12 и 13 показан вид сбоку двух предпочтительных вариантов осуществления изобретения с обувью, подвешенной и установленной внутри барабана стиральной машины.

Осуществление изобретения

Согласно прилагаемым чертежам обычный барабан 2 стиральной машины имеет внутри устройство, позволяющее производить стирку обуви вообще и спортивной обуви в частности, а также обуви, изготовленной из ткани и/или резины.

В предлагаемом устройстве предусмотрены основные средства (1, 201; 301; 401), предназначенные для подвешивания, по меньшей мере, одного элемента обуви в барабане стиральной машины таким образом, чтобы в процессе стирки, полоскания и отжимания упомянутый элемент обуви сохранял положение, в котором он был подвешен.

В частности, в соответствии с первым из трех возможных вариантов исполнения данного изобретения (см., например, Фиг.1, 6 и 8), предусмотрен, по меньшей мере, один опорный элемент (5; 205; 305), содержащий фиксирующие средства (3; 203; 303) для зацепления опорного элемента с профилем барабана. Таким образом, при вращении барабана указанный выше элемент, жестко соединенный с барабаном, вращается вместе с ним. Наряду с вышеуказанным опорным элементом в работе участвуют средства (7, 17), служащие для подвешивания, по меньшей мере, одного элемента обуви на упомянутом опорном элементе (5; 205; 305) таким образом, чтобы данный элемент обуви при стирке, полоскании и/или вращении барабана сохранял свое положение, соответствующее положению опорного элемента, на котором он подвешен (см., в частности, Фиг.11).

Приступая к рассмотрению особенностей конструкции данного изобретения, рассмотрим Фиг.1 и 2, на которых представлен общий вид первого возможного варианта исполнения данного изобретения. Согласно данной конфигурации, в конструкции предусмотрены три опорных элемента 5, имеющих форму V-образной пластины, повторяющей форму трех обычных выступов 6 треугольной формы на внутренней поверхности барабана стиральной машины. Установка выше обозначенных опорных элементов на треугольные выступы внутренней поверхности барабана обеспечивает лучшее сцепление и вращение данных опорных элементов барабаном.

В соответствии с первым предпочтительным вариантом исполнения данного изобретения, фиксирующее средство 3, служащее для соединения опорных элементов 5 с треугольными выступами барабана в процессе работы, содержит раму 3. Рассматривая конструкцию более подробно, мы увидим, что она включает три качалки 4, внутренний профиль которых соответствует профилю соответствующих трех опорных элементов 5, т.е. также приблизительно V-образной формы. В частности, данные качалки жестко соединены с опорными элементами 5, образуя единую жесткую конструкцию. Как показано на Фиг.1 и 2, указанные качалки соединены одна с другой посредством трех стержней 8, образуя все вместе конструкцию приблизительно треугольной формы. Каждый стержень 8 (как показано соответственно на Фиг.3, 4 и 5) состоит из двух шарнирно соединенных частей 9 и 10, таким образом, что они могут перемещаться относительно друг друга, в частности, складываться. Как показано на Фиг.3, части 9 и 10 стержней 8 жестко удерживаются по одной оси с помощью втулки 11, которая, аналогичным образом, в состоянии скользить по указанным частям. В частности, как видно из Фиг.4, где для простоты описания показана только одна часть 10 стержня 8, она имеет жестко соединяемое с ней кольцо 12 с внутренней резьбой, на которое может наворачиваться втулка. Таким образом, указанная втулка может находиться в двух положениях, а именно: в положении, когда она отвернута от вышеупомянутого кольца, и может свободно скользить по части 9 (как показано на Фиг.5), и в положении, при котором она навернута на данное кольцо и закрывает шарнир, как показано на Фиг.3. Таким образом, в положении, показанном на Фиг.5, когда шарниры свободны, раму можно сложить, уменьшая общий диаметр устройства треугольной формы, что позволяет легко вставить его в барабан стиральной машины или вынуть из него. И наоборот, будучи расправленными, указанные стержни жестко закрепляют опорные элементы на цилиндрической стенке барабана 2.

Второй предпочтительный способ исполнения данного изобретения (см. Фиг.6 и 7) предусматривает наличие звездообразной рамы 203. В данном случае, центральный шарнир 213 соединяет стержни 208 в виде звездообразной конструкции, в которой стержни расходятся радиально по направлению к цилиндрической стенке барабана, таким образом, что опорные элементы 205, соединенные с качалками 204, могут входить в зацепление с треугольными выступами 6 цилиндрической стенки барабана, точно так же, как было описано для первого предпочтительного варианта.

Как показано на Фиг.6, два из трех стержней 208 являются цельными, а третий стержень имеет раздвижную конструкцию. Данный третий стержень может содержать простое разъединительное устройство 211, например, нажимную кнопку, позволяющее разъединять или фиксировать две части 209 и 210 стержня относительно друг друга. Таким образом, часть 210 может скользить внутри цилиндрической опорной поверхности части 209 и может перемещаться внутрь этой части или в наружном направлении. Рассматривая более подробно конструкцию разъединительного устройства, следует отметить, что оно включает упругий штифт, установленный на части 210 стержня. Данный штифт (не показан для простоты описания) выходит наружу в точке цилиндрической поверхности части 210 стержня и благодаря своей упругости, обеспечиваемой, например, пружиной, остается прижатым к внутренней цилиндрической поверхности части 209 при скольжении по ней. Далее, в части 209 предусмотрено соответствующее отверстие, таким образом, что, после выхода одной части стержня из другой на определенное расстояние, штифт части 210 под действием упругой силы заходит в вышеупомянутое отверстие на части 209. Таким образом, обеспечивается блокирование части 210 относительно части 209. Впоследствии, путем простого нажатия пальцем на данный штифт, утопив его в отверстии, можно снять блокировку и убрать часть 210 внутрь части 209.

Как показано на Фиг.6 и 7, соединение центрального шарнира 213 со стержнями 208 является вращательным. Вращательный характер соединения стержней 208 с центральным шарниром 213 более наглядно представлен на Фиг.7, откуда видно, что по окончании работы данные стержни можно легко сложить, как веер. Данное техническое решение является предпочтительным с точки зрения размеров конструкции. Очевидно, что оно дает возможность просто и быстро отсоединить опорный элемент 205 от треугольного выступа на внутренней поверхности цилиндрической стенки барабана стиральной машины, чтобы вынуть все устройство в целом из барабана, или наоборот, вставить в барабан и закрепить его там.

При вынимании устройства из барабана происходит вращение стержней 208 в шарнирном соединении. Предпочтительно, в целях обеспечения функциональной стабильности устройства, по меньшей мере, одно соединение между стержнями 208 и качалками 204 можно сделать жестким. Предпочтительно, можно сделать указанные выше соединения жесткими относительно телескопического стержня, а остальные соединения сделать вращательными.

Очевидно, что описанные выше конструкции можно легко выполнить с двумя, тремя и большим количеством стержней. Кроме того, соединительно-разъединительное устройство может быть выполнено не на одном, а на большем количестве стержней (8; 208), причем это устройство может быть телескопическим, шарнирным или комбинированным, но без отклонения от объема защиты данного изобретения.

Третий предпочтительный вариант исполнения данного изобретения (см. в этой связи Фиг.8), взамен описанных ранее способов, предусматривает один или несколько опорных элементов 305 без рамы, обеспечивая при этом их закрепление на внутренней стенке барабана. В этом случае, в качестве фиксирующего средства данный способ предусматривает возможное использование магнитов 303, устанавливаемых на опорном элементе и непосредственно обеспечивающих "прилипание" данных элементов к барабану. На Фиг.8 показано, для ясности, поперечное сечение опорного элемента 305 в соответствии с данной конфигурацией, со схематично представленными магнитами 303. Далее, из рассматриваемого чертежа становится ясно, что данный опорный элемент имеет V-образную форму, абсолютно идентичную форме описанных выше соответствующих опорных элементов 5 и 205. Взамен магнитов можно также использовать обычные винты или аналогичные средства, способные обеспечить простое соединение опорного элемента с барабаном. В этом случае, на опорных элементах можно предусмотреть винты для быстрого соединения.

Кроме того, во всех описанных выше предпочтительных вариантах исполнения данного изобретения на опорных элементах можно предусмотреть покрытие из мягкого материала на поверхности, входящей в контакт с треугольными выступами внутренней поверхности барабана, во избежание образования царапин на данных выступах, а также для устранения зазоров между данными выступами и опорными элементами предлагаемого устройства, с целью устранения возникновения шума при вращении барабана.

Помимо того, из приведенного выше описания становится ясно, что установка опорных элементов в местах расположения треугольных выступов внутренней поверхности барабана, во всех вышеописанных конфигурациях, фактически, обеспечивает более жесткое закрепление предлагаемого устройства внутри барабана и, следовательно, лучшее вращение как единой конструкции. Однако очевидно также, что подобное расположение опорных элементов внутри барабана не является обязательным, поскольку можно обеспечить соединение данных элементов на гладкой внутренней поверхности барабана.

Продолжая описание конструкции изобретения, мы видим, что на Фиг.11 представлены средства (7, 17) для подвешивания, по меньшей мере, одного элемента обуви на вышеупомянутых опорных элементах (5; 205; 305), описанных выше при рассмотрении первых трех конфигураций. Как уже известно из рассмотрения предыдущих чертежей, обувь подвешена на некотором расстоянии от цилиндрической стенки барабана, т.е. не касается данной поверхности.

Углубляясь в подробности конструкции, это означает, что вышеупомянутые средства содержат, по меньшей мере, один установочный элемент 17, в соответствии с числом опорных элементов, предназначенный для прикрепления к устройству для подвешивания 7, с возможностью последующего отсоединения. Для ясности, данный установочный элемент 17 показан на всех чертежах, относящихся к ранее рассмотренным предпочтительным вариантам исполнения данного изобретения.

Как будет более подробно указано ниже, устройство для подвешивания 7 содержит элемент, вставляемый внутрь обуви, т.е. обувь, которую предполагается стирать, одевается на данный элемент. Данный элемент имеет поверхность 19А, касающуюся стельки обуви или обращенную к ней. В предпочтительном варианте исполнения изобретения данным элементом является колодка, или, что более точно, элемент, имитирующий форму ноги человека или контур обуви, в целом обозначенный номером 19. Вышеупомянутая поверхность 19А устройства для подвешивания 7, касающаяся стельки обуви или обращенная к ней, является, фактически, частью колодки или профилем, соответствующим подошве ноги человека. В предпочтительном варианте исполнения изобретения данная поверхность 19А устройства для подвешивания 7 обращена в сторону оси вращения барабана.

Очевидно, что в других возможных вариантах исполнения устройства для подвешивания, форма этой поверхности может и не соответствовать форме стопы человека. Например, устройство для подвешивания 7 может содержать вставляемый внутрь обуви элемент, состоящий из двух частей, имеющих форму лишь носка и пятки, соединенных стержнем, и регулируемый по длине с целью приспособления к размеру обуви (например, посредством резьбовой системы или упругого штока, который может сжиматься от максимального размера обуви до минимального, подобно распоркам для обуви, применяемым с целью сохранения размера и формы обуви в период, когда она не используется); при использовании такого типа вставляемого внутрь обуви элемента, частью устройства для подвешивания, обращенной в сторону стельки обуви и оси вращения барабана, может быть часть стержня между носковой и пяточной частями.

В предпочтительном варианте исполнения изобретения, устройство для подвешивания 7 содержит шплинт 18, соединенный с колодкой 19, а также средства (20, 21), предназначенные для крепления обуви к колодке. Данные средства (20, 21) могут содержать ленту 20, прикрепленную к колодке и имеющую на концах застежку - "липучку" 21. Возможными вариантами устройства для крепления обуви являются также пуговицы, кнопки и другие аналогичные средства. В соответствии со всеми предпочтительными вариантами исполнения данного изобретения, каждый опорный элемент (5; 205; 305) предпочтительно содержит два установочных элемента 17.

Четвертая предпочтительная конфигурация изобретения (представлена на Фиг.9 и 10) содержит указанные выше средства 401, содержащие, главным образом, устройство для подвешивания 407 для обуви, практически иде
