Реферат



252939

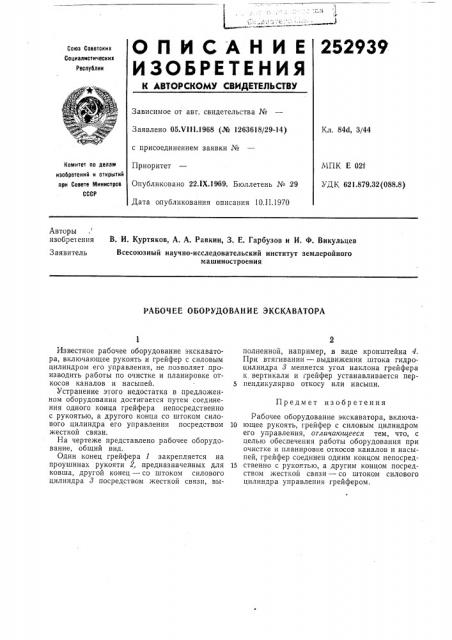

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.Ч111.1968 (№ 1263618/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 22ЛХ.1969. Бюллетень № 29

Дата опубликования описания 10.II.1970 р

Кл. 84d, 3/44

МПК Е 02f

УДК 621.879.32(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Куртяков, А. А. Равкин, 3. Е. Гарбузов и И. Ф. Викульцев

Всесоюзный научно-исследовательский институт землеройного машиностроения

Заявитель

РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА

Предмет изобретения

Известное рабочее оборудование экскаватора, включающее рукоять и грейфер с силовым цилиндром его управления, не позволяет производить работы по очистке и планировке откосов каналов и насыпей.

Устранение этого недостатка в предложенном оборудовании достигается путем соединения одного конца грейфера непосредственно с рукоятью, а другого конца со штоком силового цилиндра его управления посредством жесткой связи.

На чертеже представлено рабочее оборудование, общий вид.

Один конец грейфера 1 закрепляется на проушинах рукояти 2, предназначенных для ковша, другой конец — со штоком силового цилиндра 3 посредством жесткой связи, выполненной, например, в виде кронштейна 4.

При втягивании — выдвижении штока гидроцилиндра 3 меняется угол наклона грейфера к вертикали и грейфер устанавливается пер5 пендикулярно откосу или насыпи.

Рабочее оборудование экскаватора, включа10 ющее рукоять, грейфер с силовым цилиндром его управления, отличающееся тем, что, с целью обеспечения работы оборудования при очистке и планировке откосов каналов и насыпей, грейфер соединен одним концом непосред15 ственно с рукоятью, а другим концом посредством жесткой связи — со штоком силового цилиндра управления грейфером.

252939

Составитель Л. М. Старосельская

Техред 3. Н, Тараненко Корректор Е. Н. Миронова

Редактор Э. Н. Шибаева

Зака з 164!14 Тираж 480

ЦНИЕПИ Комитета по делам изобретений и и открытий при Совете Министров СССР

Подписное

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
