Проекционное устройство отображения и способ для управления им

Проекционное устройство отображения и способ для управления им

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ

Полное описание японской патентной заявки № 2010-206411, поданной 15 сентября 2010, введено сюда полностью посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к проекционному устройству отображения, способному выполнять коррекцию трапецеидального искажения, и к способу управления им.

УРОВЕНЬ ТЕХНИКИ

Некоторые проекционные устройства отображения (проекторы) обладают функцией коррекции трапецеидального искажения. Коррекция трапецеидального искажения включает в себя вертикальную коррекцию трапецеидального искажения в качестве коррекции верхней и нижней сторон и горизонтальную коррекцию в качестве коррекции правой и левой сторон. Проекционные устройства отображения с функцией коррекции трапецеидального искажения включают в себя ручной тип управления, который обеспечивается двумя отдельными вращающимися ручками, чтобы регулировать общую величину вертикальной коррекции трапецеидального искажения и общую величину горизонтальной коррекции трапецеидального искажения в соответствии с вращением вращающихся ручек (относится к PTL 1, например).

СПИСОК ЦИТИРУЕМЫХ ДОКУМЕНТОВ

ПАТЕНТНАЯ ЛИТЕРАТУРА

PTL 1: JP-A-2003-9038

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

Если проекционное устройство отображения расположено точно напротив проекционного экрана, то горизонтальная коррекция трапецеидального искажения не нужна. В этом случае пользователь оперирует вращающейся ручкой так, что величина горизонтальной коррекции трапецеидального искажения (здесь и далее «величина горизонтальной коррекции трапецеидального искажения») равна нулю. На деле, однако, трудно установить аналоговое операционное устройство, такое как вращающаяся ручка, в единственное рабочее положение, где величина коррекции трапецеидального искажения (здесь и далее «величина коррекции трапецеидального искажения») равна нулю. Если пользователю намеревался установить вращающую ручку в такое нулевое положение, то ручка может в действительности слегка отклоняться от этого положения.

Если устройство отображения снабжено щелчковым механизмом, чтобы создавать состояние щелчка (щелчок и восприятие щелчка) в нулевом положении, в котором величина коррекции трапецеидального искажения равна нулю, то возможно предположить, что пользователь может в действительности устанавливать вращающуюся ручку в положение, слегка отличающееся от нулевого положения, хотя пользователь намеревался установить ручку в нулевое положение. Простое добавление щелчкового механизма не решает проблему управления сведением величины коррекции до нуля.

Если такое операционное устройство включает в себя переменный резистор, служащий в качестве относительно недорогой части так, что величина коррекции трапецеидального искажения установлена величиной напряжения, изменяемого переменным резистором, то отдельные отклонения между переменными резисторами могут вызывать отклонения величины напряжения. Поэтому каждый переменный резистор нуждается в калибровке. Более того, величина напряжения, устанавливаемая переменным резистором, изменяется в зависимости, например, от изменения напряжения питания или температурного дрейфа. При использовании переменного резистора поэтому намного труднее устанавливать величину коррекции трапецеидального искажения на ноль.

Если устройство отображения сконфигурировано так, чтобы текущая величина коррекции трапецеидального искажения указывалась в проецируемом изображении, то пользователь может легко регулировать величину коррекции на ноль. Однако отдельно требуется обработка индикации. Более того, поскольку такая индикация перекрывает часть изображения, которое видит пользователь, то она затрудняет просмотр.

Настоящее изобретение было создано, принимая во внимание вышеописанные соображения. Настоящее изобретение предлагает проекционное устройство отображения, в котором пользователь может легко регулировать величину коррекции трапецеидального искажения до нуля, не полагаясь на индикацию, и способ управления им.

РЕШЕНИЕ ПРОБЛЕМЫ

Один аспект настоящего изобретения представляет проекционное устройство отображения, включающее в себя блок проецирования изображения, который проецирует изображение, операционный блок, чье значение выходного сигнала изменяется в зависимости от величины воздействия, блок задания величины коррекции, который изменяет величину коррекции трапецеидального искажения в соответствии со значением выходного сигнала операционного блока, и блок коррекции трапецеидального искажения, который выполняет коррекцию трапецеидального искажения на изображении, которое должно быть проецировано, в соответствии с величиной коррекции трапецеидального искажения, причем нулевое эталонное положение, при котором величина коррекции трапецеидального искажения равна нулю, установлено в пределах рабочего диапазона операционного блока, мертвая зона, которая включает в себя нулевое эталонное положение и область, окружающую нулевое эталонное положение, задается в пределах рабочего диапазона операционного блока, а блок задания величины коррекции трапецеидального искажения устанавливает величину коррекции трапецеидального искажения на ноль в соответствии со значением выходного сигнала, соответствующего нахождению внутри мертвой зоны.

При такой конфигурации мертвая зона, включающая в себя нулевое эталонное положение операционного блока и область, окружающую нулевое эталонное положение, установлена в пределах рабочего диапазона операционного блока, а величина коррекции трапецеидального искажения установлена на ноль в соответствии со значением выходного сигнала, соответствующего нахождению внутри мертвой зоны, операционного блока. Следовательно, пользователь может легко установить величину коррекции трапецеидального искажения на ноль, не полагаясь на индикацию величины коррекции трапецеидального искажения.

В этом аспекте настоящего изобретения величина коррекции трапецеидального искажения может быть легко установлена на ноль, используя недорогой переменный резистор. Предпочтительно пользователь может отрегулировать величину коррекции трапецеидального искажения интуитивно.

В этом аспекте настоящего изобретения величина коррекции трапецеидального искажения может быть легко установлена на ноль, когда информация, касающаяся величины коррекции трапецеидального искажения, не предоставляется пользователю.

В этом аспекте настоящего изобретения, если операционный блок работает в пределах мертвой зоны, то пиксельная интерполяция может быть запрещена. Предпочтительно, чтобы входное изображение могло быть точно отображено, то есть повышено качество изображения.

В этом аспекте настоящего изобретения операционный блок может точно обеспечить состояние щелчка в пределах мертвой зоны. В соответствии с этим, пользователь может легко и точно установить величину коррекции трапецеидального искажения на ноль, не полагаясь на зрение. В этом случае, операционный блок может обеспечить состояние щелчка в нулевом эталонном положении. При такой конфигурации величина коррекции трапецеидального искажения может быть легко и точно установлена на ноль.

Другой аспект настоящего изобретения представляет способ управления проекционным устройством отображения, которое проецирует изображение, причем устройство включает в себя операционный блок, значение выходного сигнала которого изменяется в зависимости от величины воздействия, при этом способ включает в себя изменение величины коррекции трапецеидального искажения в соответствии со значением выходного сигнала операционного блока, выполнение коррекции трапецеидального искажения на изображении, которое должно быть спроецировано, в соответствии с величиной коррекции трапецеидального искажения, установку нулевого эталонного положения, при котором величина коррекции трапецеидального искажения равна нулю, в пределах рабочего диапазона операционного блока, задание мертвой зоны в пределах рабочего диапазона операционного блока такой, чтобы мертвая зона включала бы в себя нулевое эталонное положение и область, окружающую нулевое эталонное положение, и установку величины коррекции трапецеидального искажения на ноль в соответствии со значением выходного сигнала, соответствующим нахождению внутри мертвой зоны.

При такой конфигурации мертвая зона, включающая в себя нулевое эталонное положение операционного блока и область, окружающую нулевое эталонное положение, установлена в пределах рабочего диапазона операционного блока, а величина коррекции трапецеидального искажения установлена на ноль в соответствии с выходным значением, соответствующим нахождению внутри мертвой зоны операционного блока. Следовательно, пользователь может легко устанавливать величину коррекции трапецеидального искажения на ноль, не полагаясь на индикацию величины коррекции трапецеидального искажения.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

Другой аспект настоящего изобретения представляет проекционное устройство отображения, включающее в себя блок проекции изображения, которое проецирует изображение, операционный блок, значение выходного сигнала которого изменяется в зависимости от величины воздействия, который представляет собой ползунковое операционное устройство, способное на оперирование в направлении, перпендикулярном направлению проецирования, в котором изображение проецируется блоком проецирования изображения, блок установки величины коррекции, который устанавливает величину коррекции трапецеидального искажения в направлении, перпендикулярном направлению проецирования, и изменяет величину коррекции трапецеидального искажения в соответствии со значением выходного сигнала операционного блока; и блок коррекции трапецеидального искажения, который выполняет коррекцию трапецеидального искажения на изображении, которое должно быть проецировано, в соответствии с величиной коррекции трапецеидального искажения.

При этой конфигурации пользователь может регулировать величину коррекции трапецеидального искажения интуитивно.

В соответствии с настоящим изобретением пользователь может легко устанавливать величину коррекции трапецеидального искажения, не полагаясь на индикацию величины коррекции трапецеидального искажения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 - это схема, иллюстрирующая проектор в соответствии с одним вариантом настоящего изобретения.

Фиг. 2А - это схема, поясняющая случай, когда проектор наклонен в верхнем или в нижнем направлении.

Фиг. 2В - это схема, поясняющая случай, когда проектор наклонен в правом или в левом направлении.

Фиг. 3 - это блок-схема функциональной конфигурации проектора.

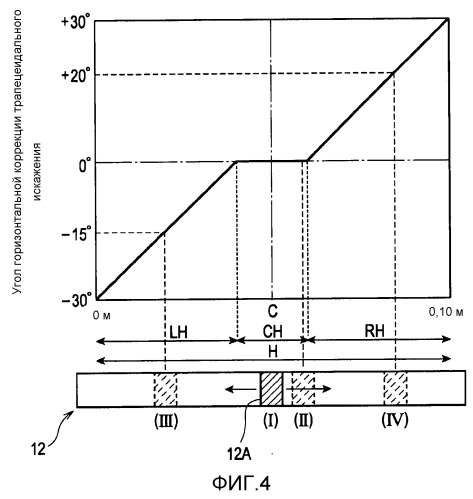

Фиг. 4 - это график, иллюстрирующий отношение между операционным блоком трапецеидального искажения и величиной горизонтальной коррекции трапецеидального искажения.

Фиг. 5 - это блок-схема процесса переключения режимов работы.

Фиг. 6А - это диаграмма, поясняющая режим без регулировки.

Фиг. 6В - это диаграмма, поясняющая режим с регулировкой.

Фиг. 7 - это блок-схема управления фильтром.

ОПИСАНИЕ ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Вариант осуществления настоящего изобретения будет описан ниже со ссылкой на чертежи.

Фиг. 1 иллюстрирует проектор (проекционное устройство отображения) 10 в соответствии с одним вариантом осуществления. Проектор 10 проецирует свет изображения, представляющий изображение, чтобы отображать изображение (проецируемое изображение) РМ на экране SC, служащим плоскостью проецирования. Проектор 10 имеет функцию коррекции трапецеидального искажения для коррекции трапецеидального искажения проецируемого изображения РМ, вызванного относительным взаимным расположением проектора 10 и экрана SC. Проецируемое изображение РМ может быть как неподвижным изображением, так и движущимся изображением.

Фиг. 2А - это схема, поясняющая случай, когда проектор 10 наклонен в верхнем и нижнем направлениях (также называемом как «вертикальное направление» или «продольное направление»). Ссылаясь на Фиг. 2А, оптическая ось ОА проецируемого света отклоняется в верхнем и нижнем направлениях относительно нормали NL к экрану SC на угол наклона тэта1 (здесь и далее называемом «угол вертикального наклона тэта1). Если коррекция трапецеидального искажения не выполняется, то проецируемое изображение РМ1 с трапецеидальными искажениями отображается на экране так, что длина верхней стороны изображения отличается от нижней стороны, как показано в левой части Фиг. 2А. Правая часть Фиг. 2А иллюстрирует проецируемое изображение РМ11, подвергнутое коррекции трапецеидального искажения в верхнем и нижнем направлениях (вертикальной коррекции трапецеидального искажения) для вертикального угла наклона тэта1.

Фиг. 2В - это схема, поясняющая случай, когда проектор 10 наклонен в правом и левом направлениях (также называемом как «горизонтальное направление» или «поперечное направление»). Ссылаясь на Фиг. 2В, оптическая ось ОА проецируемого света отклоняется в левом и правом направлениях относительно нормали NL к экрану SC на угол наклона тэта2 (здесь и далее, называемом как «горизонтальный угол наклона тэта2). Если коррекция трапецеидального искажения не выполнена, то проецируемое изображение РМ2 с трапецеидальными искажениями отображается на экране так, что длина левой стороны изображения отличается от правой стороны, как показано в левой части Фиг. 2В. Правая часть Фиг. 2В иллюстрирует проецируемое изображение РМ22, подвергшееся коррекции трапецеидального искажения в правом и левом направлениях (горизонтальной коррекции трапецеидального искажения) для угла горизонтального отклонения тэта2.

Рассмотрим Фиг. 1, корпус 10А проектора 10 снабжен операционным блоком 12 трапецеидального искажения, расположенным на его верхней поверхности так, что операционный блок 12 трапецеидального искажения может действовать в правом и левом направлениях (направлении, перпендикулярном направлению проецирования). Операционный блок 12 трапецеидального искажения функционирует как ручное операционное устройство для горизонтальной коррекции трапецеидального искажения. Операционный блок 12 трапецеидального искажения включает в себя операционный элемент 12А, который включает в себя ползунковый переменный резистор и который пользователь может двигать горизонтально, придерживая пальцами. Когда операционным элементом 12А оперируют от одной стороны до другой стороны в диапазоне ползунка, выходное напряжение изменяется пропорционально величине воздействия (хода ползунка) на операционный элемент 12А.

Постоянное напряжение питания V1 (3,3 В в представленной конфигурации) приложено к операционному блоку 12 трапецеидального искажения. Выходное напряжение изменяется в зависимости от положения операционного элемента 12А операционного блока 12 трапецеидального искажения. В представленной конфигурации в соответствии с одним вариантом настоящего изобретения величина горизонтальной коррекции трапецеидального искажения установлена на основании выходного напряжения. Следовательно, величина горизонтальной коррекции трапецеидального искажения установлена пользователем с помощью ручного оперирования.

В представленной конфигурации направление оперирования для регулировки величины горизонтальной коррекции трапецеидального искажения совпадает с правым и левым направлениями, в которых оптическая ось ОА наклонена, и горизонтальная коррекция трапецеидального искажения должна быть выполнена. Поэтому пользователь может интуитивно регулировать величину горизонтальной коррекции трапецеидального искажения и также интуитивно распознавать операционный блок 12 трапецеидального искажения как операционный блок для величины горизонтальной коррекции трапецеидального искажения.

Фиг. 3 - это блок-схема, иллюстрирующая функциональную конфигурацию проектора 10. Рассмотрим Фиг. 3, проектор 10 включает в себя блок 21 обработки изображения, блок 22 коррекции трапецеидального искажения, блок 23 приведения в действие панели, блок 24 проецирования изображения, включающий в себя жидкокристаллическую панель 24А отображения, сенсорный блок 26, память 27 и управляющий блок 30.

Блок 21 обработки изображения принимает сигнал SA от внешнего устройства 17, такого как персональный компьютер или DVD плеер, соединенного с ним через кабель. Блок 21 обработки изображения записывает данные изображения, соответствующие сигналу SA, в кадровый буфер (не показан) на покадровой основе, и выполняет IP преобразование, чтобы преобразовать данные изображения из чересстрочного формата в прогрессивный формат, преобразование разрешения, чтобы увеличить или уменьшить размер IP-преобразованных данных изображения, и корректировку разных цветов, чтобы управлять, например, яркостью и цветовой насыщенностью. Кадровый буфер хранит данные исходного изображения, поступающие от блока 21 обработки изображения, данные нескорректированного изображения, полученные преобразованием формата данных исходного изображения при помощи блока 21 обработки изображения, и данные скорректированного изображения, полученные выполнением коррекции трапецеидального искажения на данных нескорректированного изображения посредством блока 22 коррекции трапецеидального искажения.

Блок 22 коррекции трапецеидального искажения корректирует трапецеидальное искажение, происходящее, когда изображение проецируется, в то время, как проекционная ось (соответствующая оптической оси ОА проецируемого света) проектора 10 наклонена относительно экрана SC, а именно выполняет вертикальную коррекцию трапецеидального искажения и горизонтальную коррекцию трапецеидального искажения. Блок 22 коррекции трапецеидального искажения включает в себя преобразователь 31 координат, который выполняет преобразование координат для горизонтальной и/или вертикальной коррекции трапецеидального искажения, и фильтр (пиксельный интерполятор) 32, который выполняет пиксельную интерполяцию, связанную с коррекцией трапецеидального искажения.

Чтобы выполнить коррекцию трапецеидального искажения, изображение отображается на жидкокристаллической панели 24А отображения так, чтобы трапецеидальное искажение компенсировалось. Если коррекция трапецеидального искажения обычно выполняется в проекторе, включающем в себя жидкокристаллическую панель отображения, то жидкокристаллическая панель 24А отображения отображает изображение, меньшее, чем исходное изображение, которое должно быть подвергнуто коррекции трапецеидального искажения. В основном исходное изображение уменьшается. Если исходное изображение наклонено значительно, то часть изображения может быть увеличена.

Для уменьшения исходного изображения простое уменьшение данных изображения приводит к зубчатому изображению. Фильтр 32 выполняет пиксельную интерполяцию, чтобы избежать зубчатых искажений. Фильтр 32 выполняет пиксельную интерполяцию на основании коэффициента фильтрации, связанного с коррекцией трапецеидального искажения. Преобразователь 31 координат и фильтр 32 могут включать в себя множество известных компонентов.

Блок 23 приведения в действие панели приводит в действие жидкокристаллическую панель 24А отображения блока 24 проекционного устройства. Блок 23 приведения в действие панели приводит в действие жидкокристаллическую панель 24А отображения на основании данных скорректированного изображения, подвергнутого обработке изображения (включая коррекцию трапецеидального искажения), чтобы отобразить изображение.

Блок 24 проецирования изображения включает в себя устройство 25А источника света, функционирующее как источник света, жидкокристаллическую панель отображения (также называемую жидкокристаллическим световым клапаном) 24А, и проекционные линзы 25В. Жидкокристаллическая панель 24А отображения включает в себя пропускающую жидкокристаллическую панель отображения, включающую в себя множество пикселей, собранных в матрицу. Жидкокристаллическая панель 24А отображения приводится в действие блоком 23 приведения в действие панели, так что коэффициент пропускания каждого пикселя изменяется, чтобы промодулировать освещающий свет от источника света в свет изображения, представляющий изображение.

Если проектор 10 представляет собой 3-х микросхемный ЖК проектор, то предусмотрены три жидкокристаллических панели 24А отображения для трех цветов: красного, зеленого и синего или RGB, и зеркала и призма для разделения света от устройства 25А источника света и объединения света. В представленном варианте осуществления устройство включает в себя единственную жидкокристаллическую панель 24А отображения для удобства описания.

Проекционная линза 25В увеличивает и проецирует свет изображения, промодулированный жидкокристаллической панелью 24А отображения. Оптическая система для блока 24 проецирования изображения может включать в себя линзовую матрицу для регулировки распределения света, поляризационный регулировочный элемент, зеркало, пылезащитное стекло и тому подобное. Блок 24 проецирования изображения может включать в себя множество известных компонентов.

Сенсорный блок26 функционирует как блок определения угла, который определяет угол наклона в верхнем и нижнем направлениях (в вертикальном направлении или в продольном направлении) проектора 10. А именно, угол вертикального наклона тэта1, показанный на Фиг. 2А. Сенсорный блок 26 включает в себя G-датчик (акселерометр), определяющий наклон проектора 10 по отношению к вертикальному направлению, определяет угол вертикального наклона тэта1, используя G-датчик, и передает данные, указывающие определенный угол вертикального наклона тэта1 блоку 30 управления.

Память 27 хранит различные программы, такие как программа управления, и различные данные. Память 27 дополнительно хранит данные 27А преобразования, которые будут описаны позже.

Управляющий блок 30 считывает программу управления в памяти 27 и выполняет программу, таким образом функционирует как компьютер для управления компонентами проектора 10.

Рассмотрим Фиг. 3, проектор 10 включает в себя аналого-цифровой (А/Ц) преобразователь 33, который преобразовывает выходное напряжение, которое находится в аналоговой форме, операционного блока 12 трапецеидального искажения в цифровую форму. Цифровое значение, указывающее выходное напряжение, передается как рабочее выходное значение D1 от А/Ц преобразователя 33 в управляющий блок 30. Управляющий блок 30 функционирует как блок задания величины коррекции, который задает величину коррекции трапецеидального искажения на основании рабочего выходного значения D1.

В этом случае управляющий блок 30 позволяет блоку 22 коррекции трапецеидального искажения выполнять автоматический процесс коррекции трапецеидального искажения для автоматического выполнения вертикальной коррекции трапецеидального искажения на основании угла вертикального наклона тета1, определенного сенсорным блоком 26, и ручной процесс коррекции трапецеидального искажения для выполнения горизонтальной коррекции трапецеидального искажения на основании рабочего выходного значения D1, связанного с операционным блоком 12 трапецеидального искажения.

Проектор 10 сконфигурирован так, что информация, касающаяся величины коррекции трапецеидального искажения (например, текущее значение величины коррекции трапецеидального искажения) не предоставляется пользователю, так что пользователь направляет проектор 10 с помощью ползункового операционного блока 12 трапецеидального искажения, чтобы выполнить горизонтальную коррекцию трапецеидального искажения, не полагаясь на индикацию. Более конкретно, пользователь оперирует операционным элементом 12А операционного блока 12 трапецеидального искажения из стороны в сторону в пределах рабочего диапазона, чтобы установить величину горизонтальной коррекции трапецеидального искажения в пределах от -30 градусов до +30 градусов (один правый или левый конец установлен как отрицательный конец, а другой конец установлен как положительный конец).

В этом случае может быть использован способ равного назначения, который задает точку в середине рабочего диапазона в нулевом положении, в котором величина горизонтальной коррекции трапецеидального искажения равна нулю, назначает величину коррекции в -30 градусов на одном конце рабочего диапазона, назначает величину коррекции в +30 градусов на другом конце, и поровну назначает величину коррекции для углов горизонтальной коррекции трапецеидального искажения, исключая -30 градусов, 0 градусов, +30 градусов, для рабочих положений между этими концами.

Согласно этому способу равного назначения, пользователю, однако, трудно устанавливать операционный элемент 12А в единственное среднее положение, в котором величина коррекции трапецеидального искажения равна нулю. Если пользователь намеревался установить операционный элемент 12А в нулевое положение, то операционный элемент 12А может быть отклонен от нулевого положения. Такое событие будет называться первым событием альфа, когда операционный элемент 12А отклоняется от нулевого положения вопреки намерению пользователя.

Например, когда пользователь точно располагает проектор 10 так, что горизонтальный наклон оптической оси ОА равен нулю, то пользователь намеревается переместить операционный элемент 12А в нулевое положение так, что горизонтальная коррекция трапецеидального искажения не выполняется, но операционный элемент 12А слегка отклоняется от нулевого положения. В этом случае горизонтальная коррекция трапецеидального искажения необязательно выполняется. Вот почему желательно избегать первого события альфа.

Если рабочее положение операционного элемента 12А операционного блока 12 трапецеидального искажения не изменяется, то рабочее выходное значение D1 может варьироваться благодаря изменению напряжения V1 питания, прикладываемого к операционному блоку 12 трапецеидального искажения, температурному дрейфу и/или шуму. В этом случае происходит событие, когда величина горизонтальной коррекции трапецеидального искажения изменяется, несмотря на намерение пользователя. Это событие будет называться вторым событием бета, когда величина горизонтальной коррекции трапецеидального искажения изменяется из-за фактора иного, чем оперирование. Желательно избегать Второго События Бета.

Проектор 10 с представленной конфигурацией снабжен следующими контрмерами против первого события альфа и второго события бета.

Контрмеры против Первого События Альфа

В соответствии с контрмерами, как показано на Фиг. 4. среднее положение в рабочем диапазоне, указанном как Н, установлено в нулевое положение С, в котором величина горизонтальной коррекции трапецеидального искажения равна нулю, а непрерывный диапазон СН (здесь и далее «центральная мертвая зона»), включающий в себя нулевое эталонное положение С и область, окружающую нулевое эталонное положение С, установлен в зоне, где величина горизонтальной коррекции трапецеидального искажения равна нулю.

В частности, рабочий диапазон Н операционного блока 12 трапецеидального искажения в этой конфигурации равен 0,1 м, как показано на Фиг. 4. Область, распространяющаяся от нулевого эталонного положения С, которое соответствует среднему положению на расстоянии 0,05 м от каждого конца, до каждой стороны на расстоянии 0,01 м является центральной мертвой зоной СН. Поэтому если операционный элемент 12А расположен в пределах центральной мертвой зоны СН, то величина горизонтальной коррекции трапецеидального искажения установлена на ноль (соответствуя углу горизонтальной коррекции в 0 градусов). Например, когда операционный элемент 12А находится в положении, указанном (I) или (II) на Фиг. 4, то величина горизонтальной коррекции трапецеидального искажения установлена на ноль.

Область (левый рабочий диапазон LH на Фиг. 4) между одним концом (левым концом) центральной мертвой зоны СН и одним концом (левым концом) рабочего диапазона Н предназначена для регулировки величины горизонтальной коррекции трапецеидального искажения от 0 до -30 градусов (вплоть до максимального угла горизонтальной коррекции на одном конце).

В этом диапазоне LH, так как операционный элемент 12А передвигается к одному концу, то величина горизонтальной коррекции трапецеидального искажения постоянно возрастает. При таких контрмерах величина горизонтальной коррекции трапецеидального искажения уменьшается пропорционально перемещению операционного элемента 12А в направлении к одному концу диапазона LH. Например, если операционный элемент 12А находится в положении (III) на Фиг. 4, то величина горизонтальной коррекции трапецеидального искажения установлена на величину коррекции в -15 градусов.

Область (правый рабочий диапазон RH на Фиг. 4) между другим концом (правым концом) центральной мертвой зоны СН и другим концом (правым концом) рабочего диапазона Н предназначена для регулировки величины горизонтальной коррекции трапецеидального искажения от 0 до +30 градусов (вплоть до максимального угла горизонтальной коррекции трапецеидального искажения на другом конце).

В этом диапазоне RH, так как операционный элемент 12А передвигается к другому концу, то величина горизонтальной коррекции трапецеидального искажения постоянно возрастает. При такой контрмере величина горизонтальной коррекции трапецеидального искажения возрастает пропорционально перемещению операционного элемента 12А к другому концу в диапазоне RH. Например, если операционный элемент 12А находится в положении (IV) на Фиг. 4, то величина горизонтальной коррекции трапецеидального искажения установлена на величину коррекции в +20 градусов.

Вышеописанное назначение достигается предварительным сохранением данных 27А преобразования (см. Фиг. 3) в табличной форме, указывающих отношение между рабочим выходным значением D1 операционного блока 12 трапецеидального искажения и величиной горизонтальной коррекции трапецеидального искажения, в памяти 27. Более конкретно, управляющий блок 30 обращается к данным 27А преобразования, чтобы определить величину горизонтальной коррекции трапецеидального искажения, соответствующую текущему рабочему выходному значению D1, и управляет блоком 22 коррекции трапецеидального искажения. Данные 27А преобразования не ограничиваются данными в табличной форме. Данные 27А преобразования могут быть информацией (данными преобразования), указывающими выражение отношения, указывающее отношение на Фиг. 4.

В результате, если пользователь оперирует операционным элементом 12А так, что операционный элемент 12А входит в центральную мертвую зону СН, то величина горизонтальной коррекции трапецеидального искажения может быть установлена на ноль. По сравнению с конфигурацией, при которой величина горизонтальной коррекции трапецеидального искажения установлена на ноль только в нулевом эталонном положении С, величина горизонтальной коррекции трапецеидального искажения может быть легко и точно установлена на ноль.

При этой конфигурации направление перемещения для регулировки величины горизонтальной коррекции трапецеидального искажения совпадает с правым и левым направлением, служащим в качестве направления, в котором оптическая ось ОА наклонена и горизонтальная коррекция трапецеидального искажения должна быть выполнена. Следовательно, пользователь может интуитивно регулировать величину горизонтальной коррекции трапецеидального искажения.

Более того, в соответствии с этой контрмерой, проектор 10 снабжен щелчковым механизмом 41, схематично показанным на Фиг. 3, который позволяет операционному блоку 12 трапецеидального искажения обеспечивать состояние щелчка, когда операционный элемент 12А операционного блока 12 трапецеидального искажения перемещается в нулевое эталонное положение С. Щелчковый механизм 41 представляет собой механизм, которые создает, например, ощущение щелчка, и щелчок, используя пружинный материал и фиксирующий механизм так, что пользователь может распознавать положение щелчка тактильно и на слух. Щелчковый механизм 41 может включать в себя известный механизм.

Поскольку этот тип щелчкового механизма 41 представляет собой механический компонент, положение, в котором ощущение щелчка создается, изменяется в зависимости от воздействия ошибки, времени переключения и тому подобного.

В этой конфигурации при использовании механизма 41 щелчка операционный блок 12 трапецеидального искажения обеспечивает состояние щелчка, по меньшей мере, поблизости от нулевого эталонного положения С. Другими словами, операционный блок 12 трапецеидального искажения точно обеспечивает состояние щелчка в центральной мертвой зоне СН. Таким образом, пользователь может точно перемещать операционный элемент 12А операционного блока 12 трапецеидального искажения в окрестности нулевого эталонного положения С, а именно в центральную мертвую зону СН, не полагаясь на зрение. Пользователь может легко и точно установить величину горизонтальной коррекции трапецеидального искажения на ноль, в то же время, наблюдая изображение, проецируемое проектором 10 в темной комнате.

Центральная мертвая зона СН занимает площадь 20% от рабочего диапазона Н. Если возникают отдельные изменения переменного резистора в операционном блоке 12 трапецеидального искажения, изменения напряжения V1 питания, температурный дрейф или шум в то время, как операционный элемент 12А операционного блока 12 трапецеидального искажения перемещается в окрестность нулевого эталонного положения С, то поэтому изменения в рабочем выходном значении D1 находятся не за пределами диапазона напряжений, изначально установленного, соответствуя центральной мертвой зоне СН.

Следовательно, если возникают отдельные изменения переменного резистора в операционном блоке 12 трапецеидального искажения, изменения напряжения питания, температурный дрейф или шум, то величина горизонтальной коррекции трапецеидального искажения может удерживаться на нуле.

Центральная мертвая зона СН не ограничивается 20% рабочего диапазона Н. Центральная мертвая зона может быть ниже или выше 20% рабочего диапазона Н так, что изменение в рабочем выходном значении D1 находятся не за пределами начального установленного диапазона, даже если встречаются отдельные изменения переменного резистора, изменения в напряжении V1 питания, температурный дрейф или шум. Как описано выше, представлена контрмера против первого события альфа.

Контрмера против Второго События Бета

В соответствии с этой контрмерой проектор 10 имеет в качестве рабочих режимов режим с регулировкой, при котором величина коррекции трапецеидального искажения изменяется в соответствии с перемещением операционного блока 12 трапецеидального искажения, т.е. с рабочим выходным значением D1, как описано выше, и режим без регулировки, при котором величина коррекции трапецеидального искажения фиксируется вне зависимости от работы операционного блока 12 трапецеидального искажения, т.е. от рабочего выходного значения D1. Управляющий блок 30 выполняет процесс переключения рабочих режимов.

Фиг. 5 - это блок-схема, иллюстрирующая процесс переключения рабочих режимов. Фиг. 6 и 6В - это диаграммы, поясняющие работу этих режимов. Процесс переключения рабочих режимов повторяется в течение включения проектора 10. Процесс переключения рабочих режимов может быть остановлен в соответствии с установками пользователя.

В качестве непременного условия процесса переключения рабочих режимов, в то время, как операционный блок 12 трапецеидального искажения не работает в течение заранее установленного времени (две секунды при этой контрмере) Т0, а именно в то время, как рабочее выходное значение операционного блока 12 трапецеидального искажения не изменяется в течение установленного времени Т0 или больше, рабочий режим переключается в режим без регулировки. Таким образом, в состоянии, когда пользователь не работает, операционный блок 12 трапецеидального искажения продолжает работать, причем рабочий режим переключается в режим без рег
