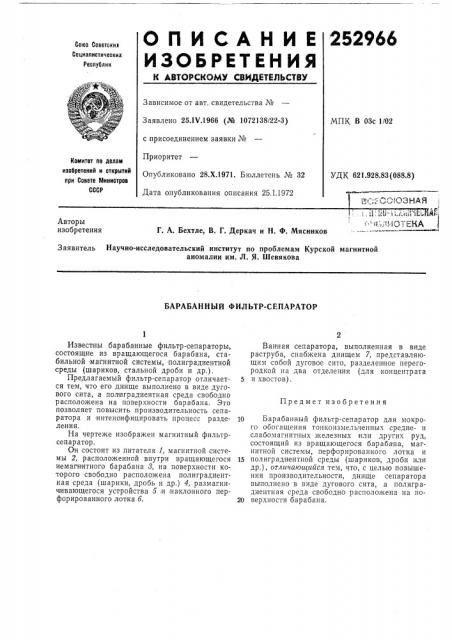

О П И С А Н И Е 252966

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.1Ч.1966 (№ 1072138/22-3) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 25.1.1972

Л !ПК В 03с 1f02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.928.83 (088.8) Авторы изобретения

Г. А. Бехтле, В. Г. Деркач и Н. Ф. Мясников

Заявитель Научно-исследовательский институт по проблемам Курской магнитной аномалии им. Л. Я. Шевякова

БАРАБАННЫЙ ФИЛЬТР-СЕПАРАТОР

Предмет изобретения

Известны барабанные фильтр-сепараторы, состоящие из вращающегося барабана, стабильной магнитной системы, полиградиентной среды (шариков, стальной дроби и др.).

Предлагаемый фильтр-сепаратор отличается тем, что его днище выполнено в виде дугового сита, а полиградиентная среда свобод но расположена на поверхности барабана. Это позволяет повысить производительность сепаратора и интеноифицировать процесс разделения.

На чертеже изображен магнитный фильтрсепаратор.

Он состоит из питателя 1, магнитной системы 2, расположенной внутри вращающегося немагнитного барабана 8, на поверхности которого свободно расположена полиградиентная среда (шарики, дробь и др.) 4, размагничивающегося устройства б и наклонного перфорированного лотка б.

Ванная сепаратора, выполненная в виде раструба, снабжена днищем 7, представляющим собой дуговое сито, разделенное перегородкой на два отделения (для концентрата

5 и хвостов) .

1о Барабанный фильтр-сепаратор для мокрого обогащения тонкопзмельченных средне- и слабомагнитных железных или других руд, состоящий из вращающегося барабана, магнитной системы, перфорированного лотка и

15 полиградиентной среды (шариков, дроби или др.), отличающийся тем, что, с целью повышения производительности, днище сепаратора вьгполнено в виде дугового сита, а полиградиентная среда свободно расположена на по20 верхности барабана.

252066

Питаниа

Редактор Сорокин

Заказ 3795/12 Изд. Ко 1717 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Сладкова

Текред E. Борисова

Корректоры: А, Васильева н Е. Миронова
