Способ горячей прокатки рения в вакууме

Способ горячей прокатки рения в вакууме

Иллюстрации

Показать все

Реферат

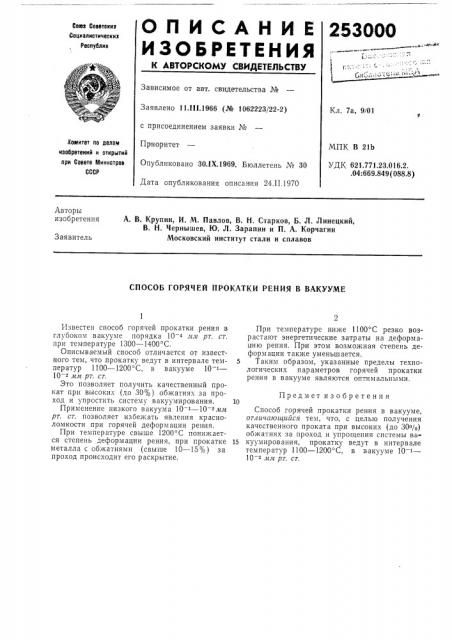

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25300 0

Соьоа Советских

Социалистических

Республик

1 °

Зависимое от авт. свидетельства №

Заявлено 11.Ш.1966 (№ 1062223/22-2) с присоединением заявки №

Приоритет

Опубликовано ЗОЛХ.1969. Бюллетень ¹ 30

Дата опубликования описания 24.II.1970

Кл. 7а, 9/01

Комитет по делам иаобретений и открытий при Совете тлинистров

СССР

МПК В 21Ь

УДК 621.771.23.016.2. ,04:669.849 (088.8) Авторы изобретения

А. В. Крупин, И. М. Павлов, В. Н, Старков, Б. Л. Линецкий, В. H. Чернышев, 1О. Л. Зарапин и П. А. Корчагин

Московский институт стали и сплавов

Заявитель

СПОСОБ ГОРЯЧЕЙ ПРОКАТКИ РЕНИЯ В ВАКУУМЕ

Известен способ горячей прокатки ренин в глубоком вакууме порядка 10 4 мм рт. ст. при тем пературе 1300 †14 С.

Описываемый способ отличается от известного тем, что прокатку ведут в интервале температур 1100 — 1200 С, в вакууме 10 ь—

10 в мм рт. ст.

Это позволяет получить качественный прокат при высоких (до 30%) обжатиях за проход и упростить систему вакуумирования.

Применение низкого вакуума 10 т — 10 - мм рт. ст. позволяет избежать явления красноломкости при горячей деформации рения.

При температуре свыше 1200 С понижается степень деформации рения, при прокатке металла с обжатиями (свыше 10 — 15%) за проход происходит его раскрытие.

При температуре ниже 1100 С резко возрастают энергетические затраты на деформацию рения. При этом возможная степень деформации также уменьшается.

5 Таким образом, указанные пределы технологических пар аметров горячей прокатки рения в вакууме являются оптимальными.

Предмет изобретения

Способ горячей прокатки рения в вакууме, отличающийся тем, что, с целью получения качественного проката при высоких (до 30%) обжатиях за проход и упрощения системы ва15 куумирования, прокатку ведут в интервале температур 1100 †12 С, в вакууме 10

10 в мм рт. ст.
