Реферат

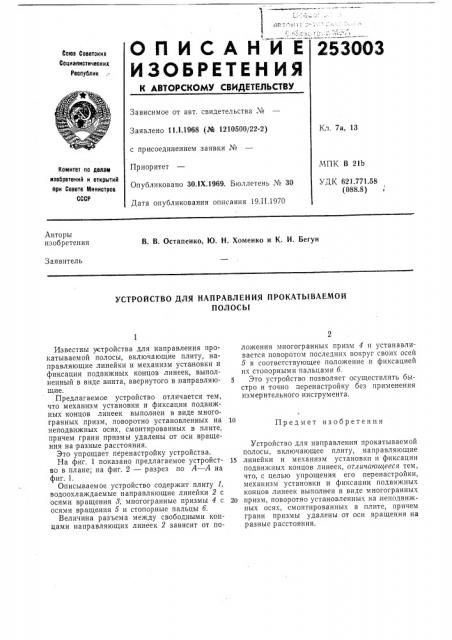

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2530 03

Сова Советских

Соцкалистнческих

Республик

Зависимое от авт. свидетельства ¹

Кл. 7а, 13

Заявлено 11.1.1968 (№ 1210500/22-2) с присоединением заявки №

Приоритет

МПК В 21Ь

УДК 621.771.58 (088. 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 30.!Х.1969. Бюллетень № 30

Дата опубликования описания 19.II.1970

Авторы изобретения

В. В. Остапенко, Ю. H. Хоменко и К. И. Бегун

Заявитель

УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ПРОКАТЫВАЕМОЙ

ПОЛОСЫ

Предмет изобретения

Известны устройства для направления прокатываемой полосы, включающие плиту, направляющие линейки и механизм установки и фиксации подвижных концов линеек, выполненный в виде винта, ввернутого в направляющие.

Предлагаемое устройство отличается тем, что механизм установки и фиксации подвижных концов линеек выполнен в виде многограчных призм, поворотно установленных на неподвижных осях, смонтированных в плите, причем грани призмы удалены от оси вращения на разные расстояния.

Это упрощает перенастройку устройства.

На фиг. 1 показано предлагаемое устройство в плане; на фиг. 2 — разрез по А — А на фиг. 1.

Описываемое устройство содержит плиту 1, водоохлаждаемые направляющие линейки 2 с осями вращения 8, многогранные призмы 4 с осями вращения 5 и стопорные пальцы б.

Величина разъема между свободными концами направляющих линеек 2 зависит от положения многогранных призм 4 и устанавливается поворотом последних вокруг своих осей

5 в соответствующее положение и фиксацией их стопорными пальцами б.

s Это устройство позволяет осуществлять быстро и точно перенастройку без применения измерительного инструмента.

Устройство для направления прокатываемой полосы, включающее плиту, направляющие

15 линейки и механизм установки и фиксации подвижных концов линеек, отличающееся тем, что, с целью упрощения его перенастройки, механизм установки и фиксации подвижных концов линеек выполнен в виде многогранных

20 призм, поворотно установленных на,неподвижных осях, смонтированных в плите, причем грани призмы удалены от оси вращения на разные расстояния.

253003 ,4 -A
