Контейнер для подачи проявителя и система для подачи проявителя

Контейнер для подачи проявителя и система для подачи проявителя

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к контейнеру для подачи проявителя, съемно устанавливаемому в устройство заправки проявителем, и к включающей их системе подачи проявителя. Контейнер для подачи проявителя и система подачи проявителя используются с устройством формирования изображения, таким как копировальное устройство, фототелеграфный аппарат, принтер или комплексное устройство, имеющее функции множества таких устройств.

Уровень техники

Обычно в устройстве формирования изображения, таком как электрофотографическое копировальное устройство, используется проявитель из тонких частиц. В таком устройстве формирования изображения проявитель подается из контейнера для подачи проявителя по мере его расходования в ходе операции формирования изображения.

Что касается обычного контейнера для подачи проявителя, пример описан в опубликованной японской патентной заявке на полезную модель Sho 63-6464.

В устройстве, описанном в опубликованной японской патентной заявке на полезную модель Sho 63-6464, проявитель падает в устройство формирования изображения из контейнера для подачи проявителя. Кроме того, в устройстве, описанном в опубликованной японской патентной заявке на полезную модель Sho 63-6464, часть контейнера для подачи проявителя сформирована как подобная сильфону часть, позволяющая подавать весь проявитель в устройство формирования изображения из контейнера для подачи проявителя, даже когда проявитель в контейнере для подачи проявителя слежался. Более конкретно, для выпуска проявителя, слежавшегося в контейнере для подачи проявителя, к стороне устройства формирования изображения, пользователь нажимает на контейнер для подачи проявителя несколько раз для расширения и сжатия (возвратно-поступательное движение) подобной сильфону части.

Таким образом, с устройством, описанным в опубликованной японской заявке полезной модели Sho 63-6464, пользователь должен вручную манипулировать подобной сильфону частью контейнера для подачи проявителя.

В устройстве, описанном в опубликованной заявке на патент Японии № 2006-047811, контейнер для подачи проявителя, снабженный спиральным выступом, вращается вращательным усилием, сообщаемым устройством формирования изображения, посредством чего подается проявитель, содержащийся в контейнере для подачи проявителя. Кроме того, в устройстве, описанном в опубликованной заявке на патент Японии № 2006-047811, проявитель, поданный спиральным выступом посредством вращения контейнера для подачи проявителя, всасывается к стороне устройства формирования изображения всасывающим насосом, расположенным в устройстве формирования изображения, через сопло, вставленное в контейнер для подачи проявителя.

Таким образом, устройство, описанное в опубликованной заявке на патент Японии № 2006-047811, требует привода для вращения контейнера для подачи проявителя и привода для всасывающего насоса.

В связи с этими обстоятельствами, изобретатели рассмотрели следующий контейнер для подачи проявителя.

Контейнер для подачи проявителя снабжен подающей частью, принимающей вращательное усилие для подачи проявителя, и снабжен насосной частью возвратно-поступательного типа для выпуска проявителя, подаваемого подающей частью через выпускное отверстие. Однако когда используется такая конструкция, может возникать проблема.

То есть, проблема возникает в случае, когда контейнер для подачи проявителя снабжен частью для приема приводного усилия для вращения подающей части и также снабжен частью для приема приводного усилия для возвратно-поступательного движения насосной части. В таком случае, требуется, чтобы две приводные части контейнера для подачи проявителя должным образом вводились в приводное соединение с двумя выходными приводными частями стороны устройства формирования изображения, соответственно.

Однако насосная часть не может должным образом совершать возвратно-поступательное движение в случае, когда контейнер для подачи проявителя извлечен из устройства формирования изображения и затем повторно установлен.

Более конкретно, в зависимости от состояния расширения и сжатия насосной части, то есть, положения остановки части для приема приводного усилия для насоса относительно направления возвратно-поступательного движения, входная часть для приема приводного усилия для насоса не может взаимодействовать с выходной частью для приема приводного усилия для насоса.

Например, когда входной привод для насосной части остановлен в состоянии, когда насосная часть сжимается относительно нормальной длины, насосная часть восстанавливается самопроизвольно до нормальной длины, когда контейнер для подачи проявителя извлечен. В этом случае, положение части для приема приводного усилия для насосной части изменяется, в то время как контейнер для подачи проявителя извлечен, несмотря на то, что положение остановки выходной приводной части стороны устройства формирования изображения остается неизменным.

В результате, приводное соединение не устанавливается должным образом между выходной частью для выдачи приводного усилия стороны устройства формирования изображения и входной частью для приема приводного усилия стороны контейнера для подачи проявителя, и, таким образом, возвратно-поступательное движение насосной части будет заблокировано. В таком случае, подача проявителя в устройство формирования изображения не осуществляется, и формирование изображений рано или поздно станет невозможным.

Такая проблема может также возникать, когда состояние расширения и сжатия насосной части изменяется пользователем, в то время как контейнер для подачи проявителя находится вне устройства.

Как будет понятно из указанного выше, необходимо усовершенствование для исключения проблемы, когда контейнер для подачи проявителя снабжен частью для приема приводного усилия для вращения подающей части и также частью для приема приводного усилия для возвратно-поступательного движения насосной части.

Сущность изобретения

Соответственно, основной целью настоящего изобретения является получение контейнера для подачи проявителя и системы подачи проявителя, в которой подающая часть и насосная часть контейнера для подачи проявителя могут действовать должным образом.

Другой целью настоящего изобретения является получение контейнера для подачи проявителя и системы подачи проявителя, в которой проявитель, содержащийся в контейнере для подачи проявителя, может подаваться должным образом, и проявитель, содержащийся в контейнере для подачи проявителя, может выпускаться должным образом.

Эти и другие цели настоящего изобретения станут более очевидными после рассмотрения следующего описания предпочтительных вариантов осуществления настоящего изобретения в сочетании с прилагаемыми чертежами.

Согласно объекту настоящего изобретения, получен контейнер для подачи проявителя, съемно устанавливаемый в устройство заправки проявителем, причем указанный контейнер для подачи проявителя содержит камеру для содержания проявителя для расположения проявителя; подающую часть для подачи проявителя в указанной камере для содержания проявителя при ее вращении; камеру для выпуска проявителя, снабженную выпускным отверстием для выпуска проявителя, подаваемого указанной подающей частью; часть для приема приводного усилия для приема вращательного усилия для вращения указанной подающей части от указанного устройства заправки проявителем; насосную часть для воздействия, по меньшей мере, на указанную камеру для выпуска проявителя, причем указанная насосная часть имеет объем, который изменяется при возвратно-поступательном движении; и часть для преобразования привода для преобразования вращательного усилия, полученного указанной частью для приема приводного усилия, в силу для работы указанной насосной части.

Согласно другому объекту настоящего изобретения, получена система подачи проявителя, содержащая устройство заправки проявителем, контейнер для подачи проявителя, съемно устанавливаемый в указанное устройство заправки проявителем, причем указанная система подачи проявителя содержит указанное устройство заправки проявителем, включающее установочную часть для съемной установки указанного контейнера для подачи проявителя, часть для приема проявителя для приема проявителя из указанного контейнера для подачи проявителя, привод для приложения движущей силы к указанному контейнеру для подачи проявителя; и указанный контейнер для подачи проявителя включает камеру для содержания проявителя для расположения проявителя, подающую часть для подачи проявителя, находящегося в указанной камере для содержания проявителя, при ее вращении, камеру для выпуска проявителя, снабженную выпускным отверстием для выпуска проявителя, подаваемого указанной подающей частью, часть для приема приводного усилия для приема вращательного усилия для вращения указанной подающей части от указанного привода, насосную часть для воздействия, по меньшей мере, на указанную камеру для выпуска проявителя, причем указанная насосная часть имеет объем, который изменяется при возвратно-поступательном движении, и часть преобразования привода для преобразования вращательного усилия, полученного указанной частью для приема приводного усилия, в силу для работы указанной насосной части.

Эти и другие цели, признаки и преимущества настоящего изобретения станут более очевидными после рассмотрения следующего описания предпочтительных вариантов осуществления настоящего изобретения в сочетании с прилагаемыми чертежами.

Краткое описание чертежей

Фиг. 1 - вид в сечении, показывающий общий вид устройства формирования изображения.

Фиг. 2(a) - частичный вид в сечении устройства заправки проявителем, фиг. 2(b) - вид спереди установочной и фиг. 2(c) - частичный увеличенный вид в перспективе внутренней части установочной части.

Фиг. 3 - увеличенный вид в сечении, показывающий контейнер для подачи проявителя и устройство заправки проявителем.

Фиг. 4 - блок-схема, показывающая последовательность операции подачи проявителя.

Фиг. 5 - увеличенный вид в сечении модифицированного примера устройства заправки проявителем.

Фиг. 6(a) - вид в перспективе, показывающий контейнер для подачи проявителя согласно Варианту 1 осуществления изобретения, фиг. 6(b) - вид в перспективе, показывающий состояние вокруг выпускного отверстия, фиг. 6(c) и фиг. 6(d) - вид спереди и вид в сечении, показывающие состояние, в котором контейнер для подачи проявителя установлен на установочной части устройства заправки проявителем.

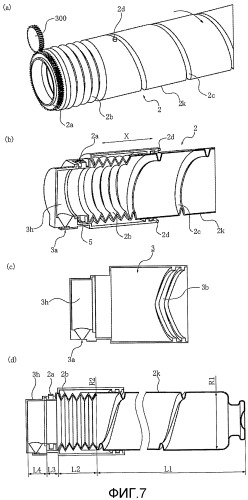

Фиг. 7(a) - вид в перспективе части для размещения проявителя, фиг. 7(b) - вид в перспективе в сечении контейнера для подачи проявителя, фиг. 7(c) - вид в сечении внутренней поверхности фланцевой части и фиг. 7(d) - вид в сечении контейнера для подачи проявителя.

Фиг. 8(a) - вид в перспективе лопасти, используемой с устройством, для измерения энергии текучести и фиг. 8(b) - схематический вид устройства.

Фиг. 9 - диаграмма, показывающая соотношение между диаметром выпускного отверстия и величиной выпуска.

Фиг. 10 - диаграмма, показывающая соотношение между количеством в контейнере и величиной выпуска.

Фиг. 11(a) и фиг. 11(b) - виды в сечении, показывающие операции всасывания и выпуска насосной части контейнера для подачи проявителя.

Фиг. 12 - увеличенный вертикальный вид, показывающий конфигурацию кулачкового паза контейнера для подачи проявителя.

Фиг. 13 - иллюстрация изменения внутреннего давления контейнера для подачи проявителя.

Фиг. 14(a) - блок-схема, показывающая систему подачи проявителя (Вариант 1 осуществления изобретения), использованную в контрольных экспериментах, и фиг. 14(b) - схематический вид, показывающий явление, происходящее внутри контейнера для подачи проявителя.

Фиг. 15(a) - блок-схема, показывающая систему подачи проявителя (сравнительный пример), использованную в контрольных экспериментах, и фиг. 15(b) показывает явление, происходящее внутри контейнера для подачи проявителя.

Фиг. 16 - увеличенный вертикальный вид, показывающий конфигурацию кулачкового паза контейнера для подачи проявителя.

Фиг. 17 - увеличенный вертикальный вид примера конфигурации кулачкового паза контейнера для подачи проявителя.

Фиг. 18 - увеличенный вертикальный вид примера конфигурации кулачкового паза контейнера для подачи проявителя.

Фиг. 19 - увеличенный вертикальный вид примера конфигурации кулачкового паза контейнера для подачи проявителя.

Фиг. 20 - увеличенный вертикальный вид примера конфигурации кулачкового паза контейнера для подачи проявителя.

Фиг. 21 - увеличенный вертикальный вид примера конфигурации кулачкового паза контейнера для подачи проявителя.

Фиг. 22 - диаграмма, показывающая изменение внутреннего давления контейнера для подачи проявителя.

Фиг. 23(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 2 осуществления изобретения, и фиг. 23(b) - вид в сечении, показывающий конструкцию контейнера для подачи проявителя.

Фиг. 24 - вид в сечении, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 3 осуществления изобретения.

Фиг. 25(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 4 осуществления изобретения, фиг. 25(b) - вид в сечении контейнера для подачи проявителя, фиг. 25(c) - вид в перспективе, показывающий кулачковый механизм, и фиг. 25(d) - увеличенное изображение вращательной зацепляющейся части для кулачковой и зубчатой передачи.

Фиг. 26(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 5 осуществления изобретения, и фиг. 26(b) - вид в сечении, показывающий конструкцию контейнера для подачи проявителя.

Фиг. 27(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 6 осуществления изобретения, и фиг. 27(b) - вид в сечении, показывающий конструкцию контейнера для подачи проявителя.

Фиг. 28(a)-(d) показывают работу механизма преобразования привода.

Фиг. 29(a) - вид в перспективе, показывающий конструкцию согласно Варианту 7 осуществления изобретения, и фиг. 29(b) и фиг. 29(c) показывают работу механизма преобразования привода.

Фиг. 30(a) - вид в перспективе с сечением, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 8 осуществления изобретения, и фиг. 30(b) и фиг. 30(c) - виды в сечении, показывающие операции всасывания и выпуска насосной части.

Фиг. 31(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 8 осуществления изобретения, и фиг. 31(b) - вид соединительной части контейнера для подачи проявителя.

Фиг. 32(a) - вид в перспективе, показывающий контейнер для подачи проявителя согласно Варианту 9 осуществления изобретения, и фиг. 32(b) и фиг. 32(c) - виды в сечении, показывающие операции всасывания и выпуска насосной части.

Фиг. 33(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 10 осуществления изобретения, фиг. 33(b) - вид в перспективе с сечением, показывающий конструкцию контейнера для подачи проявителя, фиг. 33(c) - вид конструкции конца цилиндрической части, и фиг. 33(d) и фиг. 33(e) показывают операции всасывания и выпуска насосной части.

Фиг. 34(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 11 осуществления изобретения, фиг. 34(b) - вид в перспективе, показывающий конструкцию фланцевой части, и фиг. 34(c) - вид в перспективе, показывающий конструкцию цилиндрической части.

Фиг. 35(a) и (b) - виды в сечении, показывающие операции всасывания и выпуска насосной части.

Фиг. 36 - вид конструкции насосной части.

фиг. 37(a) и (b) - виды в сечении, схематично показывающие конструкцию контейнера для подачи проявителя согласно Варианту 12 осуществления изобретения.

Фиг. 38(a) и (b) - виды в перспективе, показывающие цилиндрическую часть и фланцевую часть контейнера для подачи проявителя согласно Варианту 13 осуществления изобретения.

Фиг. 39(a) и (b) - виды в перспективе с частичным сечением контейнера для подачи проявителя согласно Варианту 13 осуществления изобретения.

Фиг. 40 - временная диаграмма, показывающая соотношение между рабочим состоянием насоса согласно Варианту 13 осуществления изобретения и синхронизацией открывания и закрывания вращающегося затвора.

Фиг. 41 - вид в перспективе с частичным сечением, показывающий контейнер для подачи проявителя согласно Варианту 14 осуществления изобретения.

Фиг. 42(a)-(c) - виды с частичным сечением, показывающие рабочее состояние насосной части согласно Варианту 14 осуществления изобретения.

Фиг. 43 - временная диаграмма, показывающая соотношение между рабочим состоянием насоса согласно Варианту 14 осуществления изобретения 14 и синхронизацией открывания и закрывания запорного клапана.

Фиг. 44(a) - вид в перспективе с частичным сечением контейнера для подачи проявителя согласно Варианту 15 осуществления изобретения, фиг. 44(b) - вид в перспективе фланцевой части, и фиг. 44(c) - вид в сечении контейнера для подачи проявителя.

Фиг. 45(a) - вид в перспективе, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 16 осуществления изобретения, и фиг. 45(b) - вид в перспективе с сечением контейнера для подачи проявителя.

Фиг. 46 - вид в перспективе с частичным сечением, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 16 осуществления изобретения.

Фиг. 47(a) - вид в перспективе с сечением, показывающий конструкцию контейнера для подачи проявителя согласно Варианту 17 осуществления изобретения, и фиг. 47(b) и фиг. 47(c) - виды с частичным сечением, показывающие контейнер для подачи проявителя.

Фиг. 48(a) и (b) - виды в перспективе с частичным сечением, показывающие конструкцию контейнера для подачи проявителя согласно Варианту 18 осуществления изобретения.

Предпочтительные варианты осуществления изобретения

Далее приведено подробное описание контейнера для подачи проявителя и системы подачи проявителя согласно настоящему изобретению. В нижеследующем описании различные конструкции контейнера для подачи проявителя могут быть замещены другими известными конструкциями, имеющими подобные функции в рамках замысла изобретения, если не указано иначе. Другими словами, настоящее изобретение не ограничено конкретными конструкциями вариантов его осуществления, которые будут описаны далее, если не указано иначе.

Вариант 1 осуществления изобретения

Сначала будут описаны базовые структуры устройства формирования изображения, и затем будет описана система подачи проявителя, то есть, устройство заправки проявителем и контейнер для содержания проявителя, используемые в устройстве формирования изображения.

Устройство формирования изображения

Со ссылками на фиг. 1 будет дано описание конструкций копировального устройства (электрофотографического устройства формирования изображения) с использованием процесса электрофотографического типа, например, с использованием устройства формирования изображения с устройством заправки проявителем, в котором съемно устанавливается контейнер для подачи проявителя (так называемый тонер-картридж).

На фигуре ссылочной позицией 100 обозначен основной узел копировального устройства (основной узел устройства формирования изображения или основной узел устройства). Ссылочной позицией 101 обозначен оригинал, который размещен на удерживающем оригинал оригиналодержателе 102. Световое изображение, соответствующее графической информации оригинала, отображается на электрофотографическом фоточувствительном элементе 104 (фоточувствительном элементе) посредством множества зеркал М оптической части 103 и линзы Ln, таким образом, чтобы было сформировано электростатическое скрытое изображение. Электростатическое скрытое изображение визуализируется тонером (однокомпонентным магнитным тонером), как проявителем (сухой порошок), при помощи устройства 201a сухого проявления (однокомпонентным устройством проявления).

В этом варианте осуществления изобретения используется однокомпонентный магнитный тонер, как проявитель, который подается из контейнера 1 для подачи проявителя, но настоящее изобретение не ограничено этим примером и включает другие примеры, которые будут описаны далее.

В частности, в случае, когда используется однокомпонентное устройство проявления с использованием однокомпонентного немагнитного тонера, однокомпонентный немагнитный тонер подается как проявитель. Кроме того, в случае, когда используются двухкомпонентное устройство проявления с использованием двухкомпонентного проявителя, содержащего смешанные магнитный носитель и немагнитный тонер, немагнитный тонер подается как проявитель. В этом случае, немагнитный тонер и магнитный носитель могут совместно подаваться как проявитель.

Ссылочными позициями 105-108 обозначены кассеты, содержащие материал S для записи изображения (листы). В отношении листов S, сложенных стопкой в кассетах 105-108, выбирают оптимальную кассету на основе размера листа оригинала 101 или информации, введенной оператором (пользователем) при помощи жидкокристаллической части для управления копировального устройства. Материал для записи не ограничен листом бумаги, но могут использоваться лист прозрачной пленки для проектора или другой материал, как необходимо.

Один лист S, подаваемый устройством 105A-108A отделения и подачи, подается к фиксирующим роликам 110 вдоль подающей части 109 и подается с синхронизацией при вращении фоточувствительного элемента 104 и со сканированием оптической частью 103.

Ссылочными позициями 111, 112 обозначены электризатор для переноса и электризатор для отделения. Изображение, сформированное проявителем на фоточувствительном элементе 104, переносится на лист S электризатором 111 для переноса. Затем лист S, несущий проявленное изображение (изображение тонером), перенесенное на него, отделяется от фоточувствительного элемента 104 электризатором 112 для отделения.

После этого лист S, поданный подающей частью 113, подвергается воздействию тепла и давления в фиксирующей части 114 таким образом, что проявленное изображение на листе фиксируется, и затем проходит через выдающую/реверсирующую часть 115 в случае с односторонним режимом копирования, и впоследствии лист S выдается в выдающий лоток 117 выдающими роликами 116.

В случае с режимом двустороннего копирования лист S входит в выдающую/реверсирующую часть 115, и его часть выдается из устройства выдающим роликом 116. Задний его конец проходит заслонку 118, и заслонкой 118 управляют, когда он еще зажат выдающими роликами 116, и выдающие ролики 116 вращаются в обратном направлении, таким образом, что лист S повторно подается в устройство. Затем лист S подается к фиксирующим роликам 110 посредством частей 119, 120 для повторной подачи и затем передается вдоль пути аналогично случаю с режимом одностороннего копирования и выдается в выдающий лоток 117.

По существу узле устройства 100 вокруг фоточувствительного элемента 104 расположены средства формирования изображения, такие как устройство 201a проявления, как средство проявления, очищающая часть 202, как очищающее средство, основной электризатор 203, как заряжающее средство. Устройство 201a проявления проявляет электростатическое скрытое изображение, сформированное на фоточувствительном элементе 104 оптической частью 103 в соответствии с графической информацией 101, осаждая проявитель на скрытое изображение. Основной электризатор 203 равномерно заряжает поверхность фоточувствительного элемента с целью формирования желаемого электростатического изображения на фоточувствительном элементе 104. Очищающая часть 202 удаляет проявитель, остающийся на фоточувствительном элементе 104.

Устройство заправки проявителем

Со ссылками на фиг. 1-4 будет описано устройство 201 заправки проявителем, которое является составляющим элементом системы подачи проявителя. Фиг. 2(а) является частичным видом в сечении устройства 201 заправки проявителем, фиг. 2(b) является видом спереди установочной части 10 в виде в направлении установки контейнера 1 для подачи проявителя, и фиг. 2(с) является увеличенным видом в перспективе внутренней части установочной части 10. Фиг. 3 представляет собой частичные увеличенные виды в сечении системы управления контейнера 1 для подачи проявителя и устройства 201 заправки проявителем. Фиг. 4 представляет собой блок-схему, показывающую последовательность операций подачи проявителя системой управления.

Как показано на фиг. 1, устройство 201 заправки проявителем содержит установочную часть (установочное пространство) 10, в которой прикреплен контейнер 1 для подачи проявителя с возможностью извлечения, бункер 10a для временного содержания проявителя, выпускаемого из контейнера 1 для подачи проявителя, и устройство 201a проявления. Как показано на фиг. 2(с), контейнер 1 для подачи проявителя может устанавливаться в направлении, обозначенном ссылочной позицией М, в установочной части 10. Таким образом, продольное направление (направление оси вращения) контейнера 1 для подачи проявителя по существу аналогично направлению М. Направление М по существу параллельно направлению, обозначенным ссылочной позицией X фиг. 7(b), которая будет описана далее. Кроме того, направление удаления контейнера 1 для подачи проявителя из установочной части 10 противоположно направлению М.

Как показано на фиг. 1(а) и 2(а), устройство 201a проявления содержит проявляющий ролик 201f, перемешивающий элемент 201c и подающие элементы 201d, 201e. Проявитель, подаваемый из контейнера 1 для подачи проявителя, перемешивается перемешивающим элементом 201c, подается к проявляющему ролику 201f подающими элементами 201d, 201e и подается к фоточувствительному элементу 104 проявляющим роликом 201f.

Проявляющая пластина 201g для регулирования количества проявителя, покрывающего ролик, расположена относительно проявляющего ролика 201f, и пластина 201h для предотвращения утечки расположена в контакте с проявляющим роликом 201f для предотвращения утечки проявителя между проявляющим устройством 201a и проявляющим роликом 201f.

Как показано на фиг. 2(b), установочная часть 10 снабжена частью 11 для регулирования вращения (удерживающим механизмом) для ограничения движения фланцевой части 3 в направлении вращательного движения посредством упора во фланцевую часть 3 (фиг. 6) контейнера 1 для подачи проявителя, когда контейнер 1 для подачи проявителя установлен. Кроме того, как показано на фиг. 2(c), установочная часть 10 снабжена регулирующей частью (удерживающим механизмом) 12 для ограничения движения фланцевой части 3 в направлении оси вращения посредством зацепления с фланцевой частью 3 контейнера 1 для подачи проявителя, когда контейнер 1 для подачи проявителя установлен. Регулирующая часть 12 является защелкивающимся механизмом из полимерного материала, который упруго деформируется при взаимодействии с фланцевой частью 3 и после этого восстанавливается после освобождения от фланцевой части 3, запирая фланцевую часть 3.

Кроме того, установочная часть 10 снабжена отверстием 13 для приема проявителя (отверстием для приема проявителя) для приема проявителя, выпущенного из контейнера 1 для подачи проявителя, и отверстие для приема проявителя сообщается по текучей среде с выпускным отверстием (выпускным отверстием) 3a (фиг. 6) контейнера 1 для подачи проявителя, который будет описан далее, когда контейнер 1 для подачи проявителя установлен в ней. Проявитель подается из выпускного отверстия 3a контейнера 1 для подачи проявителя к проявляющему устройству 201a через отверстие 13 для приема проявителя. В этом варианте осуществления изобретения диаметр φ отверстия 13 для приема проявителя составляет приблизительно 2 мм (точечное отверстие) аналогично выпускному отверстию 3a с целью предотвращения в максимально возможной степени загрязнения проявителем установочной части 10.

Как показано на фиг. 3, бункер 10a содержит подающий винт 10b для подачи проявителя к проявляющему устройству 201a, отверстие 10c, сообщающееся по текучей среде с проявляющим устройством 201a, и датчик 10d проявителя для определения количества проявителя, содержащегося в бункере 10a.

Как на фиг. 2(b) и фиг. 3(b), установочная часть 10 снабжена ведущим зубчатым колесом 300, действующим как приводной механизм (привод). Ведущее зубчатое колесо 300 принимает вращательное усилие от приводного электродвигателя 500 через приводную зубчатую передачу и действует для приложения вращательного усилия к контейнеру 1 для подачи проявителя, который установлен в установочной части 10.

Как показано на фиг. 3, приводным электродвигателем 500 управляет управляющее устройство (центральный процессор) 600. Как показано на фиг. 3, управляющее устройство 600 управляет работой приводного электродвигателя 500 на основе информации, отражающей количество оставшегося проявителя, поступающей от датчика 10d остающегося количества.

В этом примере ведущее зубчатое колесо 300 вращается в одном направлении для упрощения управления приводным электродвигателем 500. Управляющее устройство 600 управляет только включением (работа) и выключением (остановка) приводного электродвигателя 500. Это упрощает приводной механизм для устройства 201 заправки проявителем по сравнению с конструкцией, в которой прилагаются движущие силы вперед и назад посредством периодического вращения приводного электродвигателя 500 (ведущего зубчатого колеса 300) в направлении вперед и в обратном направлении.

Способ установки/извлечения контейнера

для подачи проявителя

Далее будет описан способ установки/извлечения контейнера 1 для подачи проявителя.

Сначала оператор открывает крышку для замены и вставляет и устанавливает контейнер 1 для подачи проявителя в установочной части 10 устройства 201 заправки проявителем. В результате операции установки фланцевая часть 3 контейнера 1 для подачи проявителя удерживается и фиксируется в устройстве 201 заправки проявителем.

После этого оператор закрывает крышку для замены, завершая этап установки. После этого управляющее устройство 600 управляет приводным электродвигателем 500, который вращает ведущее зубчатое колесо 300 с надлежащей синхронизацией.

С другой стороны, когда контейнер 1 для подачи проявителя опустошается, оператор открывает крышку для замены и извлекает контейнер 1 для подачи проявителя из установочной части 10. Оператор вставляет и устанавливает подготовленный заранее новый контейнер 1 для подачи проявителя и закрывает крышку для замены, чем операция от извлечения до повторной установки контейнера 1 для подачи проявителя завершается.

Управление подачей проявителя устройством

заправки проявителем

Со ссылками на блок-схему на фиг. 4 будет описано управление подачей проявителя устройством 201 заправки проявителем. Управление подачей проявителя осуществляется посредством управления различными средствами управляющим устройством (центральным процессором) 600.

В этом примере управляющее устройство 600 управляет включением/выключением приводного электродвигателя 500 в соответствии с выходным сигналом датчика 10d проявителя, согласно которому проявитель не содержится в бункере 10a в предопределенном количестве.

Более конкретно, сначала датчик 10d проявителя определяет количество проявителя, содержащегося в бункере 10a. Когда содержащееся количество проявителя, определенное датчиком 10d проявителя, отличается от заданного количества и меньше его, то есть, когда проявитель не обнаружен датчиком 10d проявителя, приводной электродвигатель 500 приводится в действие (S101) для выполнения операции подачи проявителя в течение заданного периода времени.

Количество содержащегося проявителя, определенное датчиком 10d проявителя, распознается как достижение заданного количества, то есть, когда проявитель обнаружен датчиком 10d проявителя в результате операции подачи проявителя, приводной электродвигатель 500 выключается для прекращения (S102) операции подачи проявителя. При прекращении операции подачи серия этапов подачи проявителя завершена.

Такие этапы подачи проявителя неоднократно выполняются всякий раз, когда количество проявителя, содержащегося в бункере 10a, становится меньше заданного количества в результате расхода проявителя при операциях формирования изображения.

В этом примере проявитель, выпускаемый из контейнера 1 для подачи проявителя, временно содержится в бункере 10a и затем подается в устройство 201a проявления, но может использоваться следующая конструкция устройства 201 заправки проявителем.

Более конкретно, как показано на фиг. 5, описанный выше бункер 10a исключен из конструкции, и проявитель подается прямо в устройство 201a проявления из контейнера 1 для подачи проявителя. На фиг. 5 показан пример использования двухкомпонентного устройства 800 проявления, как устройства 201 заправки проявителем. Устройство 800 проявления содержит смесительную камеру, в которую подается проявитель, и камеру для проявителя для подачи проявителя к проявочному барабану 800a, причем смесительная камера и камера для проявителя снабжены смесительными винтами 800b, вращающимися в таких направлениях, что проявитель подается в противоположных направлениях. Смесительная камера и камера для проявителя сообщаются друг с другом противоположными продольными оконечными частями, и двухкомпонентный проявитель циркулирует в двух камерах. Смесительная камера снабжена магнитометрическим датчиком 800c для определения содержания тонера проявителя, и на основе результата определения магнитометрическим датчиком 800c управляющее устройство 600 управляет работой приводного электродвигателя 500. В таком случае проявитель, подаваемый из контейнера для подачи проявителя, является немагнитными тонером или немагнитным тонером с магнитным носителем.

В этом примере, как будет описано далее, проявитель, содержащийся в контейнере 1 для подачи проявителя, не будет выпускаться через выпускное отверстие 3a только под действием силы тяжести, но проявитель выдается посредством операции выпуска насосной части 2b, и, таким образом, колебания величины выпуска могут сдерживаться. Таким образом, контейнер 1 для подачи проявителя, который будет описан далее, может использоваться в примере, показанном на фиг. 5, не имеющем бункера 10a.

Контейнер для подачи проявителя

Со ссылками на фиг. 6 и 7 будет описана конструкция контейнера 1 для подачи проявителя, который является составляющим элементом системы подачи проявителя. Фиг. 6(a) представляет вид в перспективе всего контейнера 1 для подачи проявителя, фиг. 6(b) представляет частичный увеличенный вид вокруг выпускного отверстия 3a контейнера 1 для подачи проявителя, и фиг. 6(c) и (d) представляют вид спереди и вид в сечении контейнера 1 для подачи проявителя, установленного в установочной части 10. Фиг. 7(a) представляет вид в перспективе, показывающий часть 2 для содержания проявителя, фиг. 7(b) представляет вид в перспективе с сечением, показывающий внутреннюю часть контейнера 1 для подачи проявителя, фиг. 7(c) представляет вид в сечении фланцевой части 3, и фиг. 7(d) представляет вид в сечении контейнера 1 для подачи проявителя.

Как показано на фиг. 6(a), контейнер 1 для подачи проявителя включает часть 2 для содержания проявителя (корпус контейнера), имеющую полое цилиндрическое внутреннее пространство для содержания проявителя. В этом примере цилиндрическая часть 2k и насосная часть 2b выполняют функцию части 2 для содержания проявителя. Кроме того, контейнер 1 для подачи проявителя снабжен фланцевой частью 3 (невращающаяся часть) на одном конце части 2 для содержания проявителя относительно продольного направления (направления подачи проявителя). Часть 2 для содержания проявителя может вращаться относительно фланцевой части 3. Конфигурация поперечного сечения цилиндрической части 2k может не быть круглой, если некруглая форма не оказывает негативное влияние на операцию вращения на этапе подачи проявителя. Например, это может быть овальная конфигурация, многоугольная конфиг
