Управление потребляемой мощностью устройства мобильной связи

Управление потребляемой мощностью устройства мобильной связи

Иллюстрации

Показать все

Реферат

Уровень техники

Настоящее изобретение относится к мобильной связи и, в частности, к контролю мощности мобильного терминала.

Развивающиеся технологии связи, такие как эволюционированный универсальный наземный радиодоступ (E-UTRA) или универсальный наземный радиодоступ (UTRA), разработаны для поддержки мобильной связи на основе оборудования мобильного пользователя (UE), например мобильных терминалов или карманных устройств. В этом отношении разработка устройств UE, таких как мобильные терминалы или портативные телефонные аппараты для связи по сетям радиосвязи, предрасположены к улучшениям, отражающим некоторые тенденции технологии. Одной тенденцией технологии является снижение веса и размера UE, что приводит к потребности меньших источников энергии, например батарей. Другой тенденцией технологии является обеспечение больших и интеллектуальных функций в UE, которые часто ассоциируются с увеличенным потреблением электрической мощности. Даже если разработка источников энергии приведет к все более и более мощным батареям, потребляемая мощность UE является критическим параметром, особенно в отношении UE с высокой скоростью передачи данных, которые, в качестве примера, пригодны для (широкополосного многостанционного доступа с кодовым разделением каналов) WCDMA и сетей радиодоступа E-UTRA. На потребляемую энергию также оказывает влияние рассеяние тепловой энергии, и она может быть важным аспектом в отношении потребляемой мощности в будущих технологиях UE.

В нижеследующем, в качестве примера и без ограничения изобретения, технологический уровень техники, задачи и решения в отношении потребляемой мощности описываются с фокусированием на технологии LTE.

Начатый в последние годы, проект LTE сфокусирован на улучшении Универсального Наземного Радиодоступа (UTRA) и оптимизации архитектуры радиодоступа 3GPP. Были установлены цели обеспечения средней пропускной способности для пользователя в три-четыре раза больше уровней (высокоскоростного пакетного доступа) 6HSPA на нисходящей линии связи (HSDPA) (высокоскоростной пакетный доступ нисходящей линии связи) (100 Мбит/с) и в два-три раза больше уровней HSPA на восходящей линии связи (HSUPA) (высокоскоростной пакетный доступ восходящей линии связи) (50 Мбит/с). Мультиплексирование с ортогональным частотным разделением каналов (OFDM) было выбрано для нисходящей линии связи и многостанционный доступ с частотным разделением каналов на одной несущей (SC-FDMA) для восходящей линии связи. Нисходящая линия связи поддерживает схемы модуляции данных QPSK (квадратурная фазовая манипуляция), 16QAM (16-позиционная квадратурная амплитудная модуляция) и 64QAM (64-позиционная квадратурная амплитудная модуляция), и восходящая линия связи поддерживает BPSK (двоичная фазовая манипуляция) QPSK, 8PSK (восьмипозиционная фазовая манипуляция) и 16QAM. E-UTRA в LTE разработан гибким с использованием нескольких определенных полос пропускания каналов между 1,25 и 20 МГц (в противоположность фиксированным 5-МГц каналам UTRA).

Передача восходящей линии связи (UL) системы LTE обычно выполняется с 1-мс гранулярностью, т.е. интервал времени передачи (TTI) восходящей линии связи для LTE равен 1 мс. UE принимает информацию в кадре x о количестве данных, посылаемых в кадре x+4. Перед фактической передачей UE создает блоки данных восходящей линии связи и отсылает их в кадре x+4 с указанной мощностью передачи.

Чтобы реализовать устройства UE, применяющие технологию LTE, может быть выбрана архитектура мобильной платформы, позволяющая осуществлять интеграцию технологии LTE в будущие мобильные телефоны, карты передачи данных и другие устройства, требующие беспроводной связности, основанной на высоких скоростях передачи данных, например камеры, персональные цифровые системы (PDA), телевизоры (TV) и т.д. В этом отношении потребляемая мощность соответствующих UE может быть подвержена некоторым пределам и ограничениям по потребляемой мощности, которые просуммированы, в качестве примера, в нижеследующей таблице для UE, реализуемого в мини-карте PCIe (межсоединение периферийных компонентов - экспресс).

	Мини-карта PCIe	Примечание
Допуск 3,3 В	±0,3 В
Средний ток 3,3 В	1100 мА	Усредненный в течение любого 1-с интервала
Максимальный ток 3,3 В	2750 мА	Усредненный в течение 100 мкс для PCIe
Допуск 1,5 В	±0,075 В
Средний ток 1,5 В	375 мА
Максимальный ток 1,5 В	500 мА
Разрешенное суммарное рассеяние тепла для устройств класса 1	2,3 Вт	Когда все компоненты оцениваются для температуры корпуса 90єС
Разрешенное суммарное рассеяние тепла для устройств класса 2	3,1 Вт

Для применения в адаптере (USB)/флешке средний и максимальный ток 5 В (допуск: ±0,25 В) на USB-порт составляет 500 мА. Нет ограничения в отношение разрешенного рассеяния тепла. Т.е. если USB-адаптер имеет 1 USB-порт, он может потреблять максимум 2,5 Вт, если он имеет 2 USB-порта, он может потреблять до 5 Вт. Перечисленные выше значения могут быть приняты в качестве пределов для платформы мобильных телефонов при применении в однорежимном устройстве. В случае применения в многорежимном устройстве должна учитываться потребляемая мощность других устройств, что приводит к дополнительному снижению максимальных допустимых пределов.

В этом отношении в патенте США 6760311 описывается мобильный терминал, в котором некоторые рабочие параметры, такие как скорость передачи данных передачи, управляются так, что не превышается некоторый порог температуры. В патенте США 6 064 857 описывается спутниковый телефон с гибридной батареей и конденсаторным источником питания, содержащим переключающую схему, соединенную с упомянутой батареей и упомянутым конденсатором для селективного подсоединения одного из (а) одной батареи, (b) одного конденсатора и (с) обоих вместе параллельно передатчику в зависимости от скорости передачи данных.

Сущность изобретения

Задачей настоящего изобретения является обеспечение идеи эффективного контролирования потребляемой мощности устройства мобильной связи. Данное намерение достигается посредством признаков независимых пунктов формулы изобретения. Дополнительные варианты осуществления очевидны из зависимых пунктов формулы изобретения, описания и прилагаемых чертежей.

Изобретение основывается на понимании, что эффективный принцип контролирования потребляемой мощности устройства мобильной связи может достигаться посредством снижения потребляемой энергии устройства мобильной связи в течение некоторых интервалов времени передачи и посредством (временного) сохранения незатраченного количества энергии, подаваемой от источника питания устройства, в подходящем накопителе или буфере энергии. Хранимая энергия может подаваться во время дальнейших интервалов времени передачи, чтобы подавать дополнительное питание на устройство мобильной связи, в частности, если обычный источник питания ограничивает энергию или мощность, доступную для радиосхемы устройства мобильной связи. В нижеследующем термины «устройство мобильной связи» и UE используются синонимично. Контроль потребляемой мощности может содержать ограничение потребляемой мощности или энергии. В частности, термин «энергия» может относиться к электрической энергии, и термин «мощность» может относиться к электрической мощности.

Согласно вариантам осуществления изобретения предложен способ ограничения потребляемой мощности (тока) встроенной системы мобильной связи, в частности UE LTE или WCDMA, посредством управления или манипулирования передачей UL на интерфейсе в соответствующую сеть связи.

В варианте осуществления управление или манипулирование выполняется в зависимости от потребляемой мощности UE (например, мощности, которая фактически потребляется, которая должна потребляться или потребление которой предсказывается) и доступной мощности (например, в зависимости от возможностей источника питания (например, батареи) и/или дополнительного накопителя энергии (например, конденсаторной схемы и/или дополнительной батареи).

В одном варианте осуществления передача UL управляется для того, чтобы гарантировать, что выполняется одно или множество определенных (окружающих) условий/пределов (например, предел потребляемого тока/мощности, предел среднего потребляемого тока/мощности, предел пикового потребляемого тока/мощности).

В одном варианте осуществления передача UL управляется посредством уменьшения количества данных UL (причем термин «уменьшение» охватывает уменьшение до любого числа, например, до нулевых данных) в некоторые интервалы передачи (ниже также упоминается как вставление паузы в передаче).

В одном варианте осуществления уменьшение выполняется подавлением передачи (части) передаваемых данных, подлежащих передаче, во время интервала передачи и задержкой передачи данных соответствующим образом.

В одном варианте осуществления подавляется передача одного из множества каналов (например, канала использования), тогда как передача данных по другим каналам (например, каналу контролирования) не изменяется.

В одном варианте осуществления интервал передачи представляет собой интервал времени передачи (TTI) восходящей линии LTE, причем уменьшение количества данных реализуется посредством уменьшения блоков ресурса, ассоциированных с данным TTI.

В одном варианте осуществления уменьшение достигается по меньшей мере одним из: манипулирования принятым распределением ресурсов UL, переданным сетью перед доставкой на Уровень 2 (уровень MAC)), запрещения приема распределения ресурсов UL, переданного сетью на физическом уровне (PHY), и отмены передачи UL на PHY.

В одном варианте осуществления вставляется одна или множество пауз в передаче в сигнал данных UL в зависимости от потребляемой мощности UE (например, измеряемой, вычисляемой, оцениваемой или предсказываемой) и по меньшей мере одного из: предела мощности, предела средней мощности, предела температуры, предела возможностей UE, связанного с источником питания, и предела возможностей источника питания UE.

В одном варианте осуществления вставляется одна или множество пауз в передаче UL, чтобы гарантировать как ограничение среднего тока, так и ограничение пикового тока.

В одном варианте осуществления обеспечивается накопитель энергии (например, батарея или конденсатор) для хранения энергии от (главного) источника питания UE во время пауз в передаче и подачи на UE (например, сетевой интерфейс) дополнительной мощности в дополнение к мощности от источника питания в другие периоды передачи (это, например, может выгодно применяться в ситуациях ограничения тока, причем предел тока для одного TTI ниже (максимального) необходимого тока в одном TTI).

В одном варианте осуществления осуществляется распределение контроля мощности тока, который должен потребляться разными стандартными блоками встроенной системы.

В одном варианте осуществления выполняется обнаружение возможностей источника питания для обнаружения возможностей источника питания хоста (например, содержащих статическую часть, извлекаемую из известных параметров системы или обнаруживаемых заранее, например, в фазе запуска, и/или содержащих динамическую часть возможностей источника питания хоста, которая может изменяться во времени и определяется во время работы UE (например, непрерывно или многократно измеряемых, обнаруживаемых или оцениваемых)).

В одном варианте осуществления выполняется вычисление предсказания потребляемой энергии для определения ожидаемой потребляемой энергии (или мощности) встроенной системы для следующего(-их) TTI и необязательно оценивает предсказание ожидаемой потребляемой энергии для последующих TTI (n+1, n+2, …) из параметров, предоставленных из сети (сетевым интерфейсом), например используемая полоса частот, запланированная мощность передачи UL и запланированные скорости передачи данных по UL и DL (нисходящей линии связи).

В одном варианте осуществления манипулирование передачей UL в зависимости от окружающих условий выполняется посредством принятия решения в зависимости от доступной энергии для последующего(-их) TTI и от ожидаемой потребляемой энергии для последующего(-их) TTI, или где (в каком(-их) TTI) должна быть подавлена передача UL, чтобы обеспечить ограничения по току и/или по рассеянию тепла.

Ниже описываются несколько конкретных примеров.

Если встроенная система мобильной связи применяется в системе, ограниченной ограничением среднего тока и ограничением пикового тока, но ограничение пикового тока для одного TTI является более высоким, чем максимально необходимое в одном TTI, способ применяет управляемую и многократную вставку пауз в передаче UL на сетевом интерфейсе, чтобы гарантировать, что средняя потребляемая мощность ниже предела среднего тока.

Если встроенная система мобильной связи применяется в системе, ограниченной ограничением тока, где ограничение тока для одного TTI меньше максимально необходимого в одном TTI, накопитель энергии (например, батарея или конденсатор) используется в сочетании с управляемым и многократным вставлением пауз в передаче UL на сетевом интерфейсе, чтобы иметь шаблон:

- 1 UL TTI, где передача UL не выполнена и, вместо этого, доступная избыточная мощность используется для заряда накопителя энергии, и

- нескольких TTI, которые могут передаваться с корректной запланированной мощностью передачи UL, даже если она превышает ограничения тока для этих TTI.

Согласно одному аспекту изобретение относится к способу контролирования потребляемой мощности устройства мобильной связи, которое способно передавать данные передачи со скоростью передачи данных передачи в сеть связи. Контроль потребляемой мощности может содержать ограничение потребляемой мощности, или ограничение потребляемой энергии, или ограничение средней потребляемой мощности, или ограничение средней потребляемой энергии устройства мобильной связи.

Предпочтительно, что способ содержит уменьшение скорости передачи данных передачи в некотором интервале времени передачи для уменьшения потребляемой энергии устройства мобильной связи в этом некотором интервале времени передачи на некоторую величину энергии. Таким образом, посредством уменьшения потребляемой энергии в некотором интервале времени передачи уменьшается потребляемая мощность устройства мобильной связи. Способ дополнительно содержит сохранение величины энергии. В качестве примера, величина энергии может быть сохранена в накопителе энергии, который может быть способен накапливать энергию, передаваемую ему.

Согласно варианту осуществления способ может содержать подачу по меньшей мере части хранимой величины энергии в дополнение к подаче энергии источника питания на устройство мобильной связи в другом интервале времени передачи. В качестве примера, на устройство мобильной связи может подаваться питание источником питания, подающим энергию на устройство мобильной связи через интерфейс энергии, например (универсальной последовательной шины) USB, который может быть подвержен ограничению энергии. Таким образом, дополнительно обеспечиваемая величина энергии способствует увеличению общей энергии в некотором интервале времени передачи, так что, например, возможны увеличенные скорости передачи данных, не выходящие за предел энергии или мощности.

Согласно варианту осуществления способ может содержать уменьшение скорости передачи данных передачи в зависимости от энергии, доступной для по меньшей мере одного интервала времени передачи, и ожидаемой потребляемой энергии во время по меньшей мере одного интервала времени передачи, например во время более позднего или последующего интервала времени передачи. Ожидаемая потребляемая энергия может оцениваться на основе известной зависимости, например, между скоростью передачи данных и потребляемой энергией.

Согласно варианту осуществления способ может содержать определение некоторого интервала времени передачи в зависимости от энергии, доступной для по меньшей мере одного интервала времени передачи, и от ожидаемой потребляемой энергии во время по меньшей мере одного интервала времени передачи, и/или окружающих условий, в частности температуры, и/или предела мощности, и/или предела средней мощности, и/или предела температуры, и/или предела возможностей источника питания, который подает питание на устройство мобильной связи. Некоторый интервал времени передачи может определяться заранее в качестве одного из последующих или более поздних интервалов времени передачи.

Согласно варианту осуществления величина энергии может соответствовать разности между энергией, доступной для некоторого интервала времени передачи, и энергией, потребляемой в некоторый интервал времени передачи. Энергия, доступная для некоторого интервала времени передачи, может обеспечиваться источником питания, который подает питание на устройство мобильной связи, и/или дополнительным накопителем, хранящим другую величину энергии, сохраненную во время другого интервала времени передачи согласно принципам, описанным в данном документе.

Согласно варианту осуществления уменьшение скорости передачи в некотором интервале времени передачи может выполняться, если ожидается, что передача данных передачи способствует тому, что потребляемая энергия превышает доступную энергию в некотором интервале времени передачи и/или в другом интервале времени передачи. Чтобы уменьшить скорость передачи данных передачи, передача данных передачи может быть, по меньшей мере частично, запрещена посредством, например, не передачи по меньшей мере части пользовательских данных и/или посредством не передачи по меньшей мере части данных управления.

Согласно варианту осуществления способ может содержать определение ожидаемой потребляемой энергии во время по меньшей мере одного интервала времени передачи, например во время некоторого интервала времени передачи или во время другого интервала времени передачи. Ожидаемая потребляемая энергия может определяться на основе зависимой от скорости передачи зависимости между мощностью передачи и потребляемой мощностью, и/или по меньшей мере одного сетевого параметра, например полосы частот передачи или запланированной мощности передачи, или запланированной скорости передачи данных передачи, и/или запланированной скорости приема данных приема. Предпочтительно, что ожидаемая потребляемая энергия может представлять вышеупомянутую потребляемую энергию. Чтобы определить ожидаемую потребляемую энергию, может использоваться зависимость между потребляемой мощностью и мощностью передачи. Такая зависимость может быть выведена на основе измерений и/или линейных или нелинейных функций, связывающих вышеупомянутые параметры.

Согласно варианту осуществления данные передачи могут содержать пользовательские данные и данные управления. Предпочтительно, что способ содержит уменьшение количества пользовательских данных и передачу данных управления без уменьшения скорости передачи данных управления в некотором интервале времени, и/или уменьшение скорости передачи пользовательских данных и скорости передачи данных управления в некотором интервале времени. Чтобы уменьшить соответствующую скорость передачи данных, пользовательские данные и/или данные управления, запланированные для передачи в некотором интервале времени, могут, по меньшей мере частично, подавляться, или в некоторый интервал времени может вставляться пауза в передаче.

Согласно варианту осуществления способ может дополнительно содержать передачу данных передачи, запланированных для передачи в некотором интервале времени, в другом интервале времени для уменьшения скорости передачи данных передачи в некотором интервале времени. Другими словами, данные, запланированные для передачи в некотором интервале времени, могут задерживаться и, по меньшей мере частично, передаваться в другом интервале времени. Задержанные данные, например, могут сохраняться в памяти.

Согласно варианту осуществления способ содержит уменьшение скорости передачи данных передачи, например, посредством манипулирования распределением ресурсов восходящей линии связи, принятым по сети связи перед доставкой распределения ресурсов восходящей линии связи уровню контролирования доступа к среде передачи устройства мобильной связи, и/или посредством запрещения приема распределения ресурсов восходящей линии связи, и/или посредством отмены передачи данных передачи. Таким образом, посредством манипулирования распределением ресурсов восходящей линии связи или посредством запрещения приема их более высокие уровни протокола могут быть не информированы о планировании любых данных передачи для передачи в некотором интервале времени.

Согласно варианту осуществления некоторый интервал времени передачи может ассоциироваться с некоторым индексом времени передачи периода передачи. Другими словами, некоторый интервал времени передачи может представлять собой некоторый интервал времени в периоде передачи, во время которого может быть распределено множество интервалов времени передачи, причем каждый интервал времени передачи может ассоциироваться с индексом времени передачи, указывающим его положение в периоде передачи. Следовательно, соответствующее размещение интервалов времени передачи может быть обнаружено во время другого периода передачи. Предпочтительно, что способ может содержать уменьшение скорости передачи данных передачи во время другого интервала времени передачи, который ассоциируется с другим индексом времени передачи другого периода передачи, причем другой индекс времени передачи отличается от некоторого индекса времени передачи, так что можно избежать уменьшения скоростей передачи данных передачи в соответствующих интервалах времени разных периодов передачи. Период передачи может определяться интервалом времени между передачами по нисходящей линии связи HARQ или передачами повторных передач. В качестве примера, может быть рассмотрен ряд запрещенных интервалов времени передачи, чтобы избежать блокирования обратной связи кадра, которая связана с этим же экземпляром HARQ (гибридный автоматический запрос на повторение) в качестве обратной связи кадра нисходящей линии связи, которая уже была подавлена ранее. Другими словами, вводится дрожание интервала времени передачи.

Согласно варианту осуществления устройство мобильной связи может быть способно принимать данные по сети связи, например, от объекта сетевого сервера. Предпочтительно, что устройство мобильной связи может быть выполнено с возможностью передачи подтверждения приема на сеть связи при приеме данных. Если подтверждение приема планируется передать в некотором интервале времени передачи, в котором скорость передачи данных должна быть уменьшена, тогда, по-видимому, вероятно, что подтверждение приема не будет передано во время некоторого интервала времени передачи. Чтобы дополнительно сэкономить энергию, способ, таким образом, может содержать отбрасывание принятых данных, если подтверждение приема, указывающее прием принятых данных, планируется передать на сеть связи в некотором интервале времени передачи. Посредством отбрасывания принятых данных может быть исключена последующая их обработка, что способствует дополнительному уменьшению потребляемой мощности. Данный подход использует предположение, что принятые данные будут снова переданы по сети связи, так как отсутствующее подтверждение приема обычно указывает на ошибку приема, вызывающую повторную передачу данных, которые, как предполагается, были потеряны или приняты с ошибкой.

Согласно другому аспекту изобретение относится к устройству мобильной связи для передачи данных передачи на сеть связи. Устройство мобильной связи содержит интерфейс источника питания для предоставления энергии устройству мобильной связи, блок контроля мощности, сопрягающийся с интерфейсом источника питания, чтобы, например, принимать энергию для подачи питания на устройство мобильной связи, и сетевой интерфейс, который выполнен с возможностью уменьшения скорости передачи данных передачи в некотором интервале времени передачи для уменьшения потребляемой энергии устройства мобильной связи на величину энергии, причем накопитель энергии обеспечивается для хранения величины энергии. Накопитель энергии может быть размещен в блоке контроля мощности. Однако накопитель энергии также может быть размещен в сетевом интерфейсе. Устройством мобильной связи может быть терминал мобильной связи, способный выполнять связь по сети связи в соответствии, например, с любой из известных технологий связи. Однако устройство мобильной связи может быть реализовано в виде USB-устройства или карты памяти персональных компьютеров PCMi, которая может быть подсоединена к мобильному терминалу, например мобильному компьютеру или мобильному телефону. Мобильный терминал может содержать первичный источник, подающий питание на устройство мобильной связи при помощи интерфейса источника питания. Таким образом, накопитель энергии дополнительно обеспечивается в качестве вторичного источника энергии, например, для хранения неизрасходованной энергии во время некоторого интервала времени согласно принципам, описанным в данном документе.

Согласно варианту осуществления устройство мобильной связи может дополнительно содержать управление передачей для определения некоторого интервала времени передачи в зависимости от энергии, доступной, например, для по меньшей мере одного интервала времени передачи, и ожидаемой потребляемой энергии во время по меньшей мере одного интервала времени передачи. Управление передачей может дополнительно быть выполнено с возможностью предоставления информации, указывающей некоторый интервал времени передачи, сетевому интерфейсу. Таким образом, сетевой интерфейс может определять некоторый интервал времени передачи, в котором потребляемая энергия должна быть уменьшена на основе информации, предоставленной управлением передачей. Управление передачей может быть реализовано программными средствами или аппаратными средствами, например, в блоке контроля мощности или в сетевом интерфейсе.

Согласно варианту осуществления устройство мобильной связи может быть выполнено с возможностью передачи данных передачи в соответствии с универсальной системой мобильной связи (UMTS), и/или глобальной системой мобильной связи (GSM), и/или технологии LTE (долгосрочной эволюции), и/или технологии связи многостанционного доступа с кодовым разделением каналов 2000 (CDMA2000). Обычно, устройство мобильной связи может быть выполнено с возможностью выполнения связи с использованием любой известной технологии беспроводной связи.

Настоящее изобретение также касается компьютерных программ, содержащих части программных кодов, чтобы реализовать способ, описанный выше, при обработке соответствующим блоком обработки пользовательского устройства и приемного устройства. Компьютерная программа может храниться на считываемом компьютером носителе. Считываемый компьютером носитель может представлять собой постоянную или перезаписываемую память в пользовательском устройстве или приемном устройстве или расположен внешне. Соответствующая компьютерная программа также может быть перенесена на пользовательское устройство или приемное устройство, например, при помощи кабеля или беспроводной линии связи в виде последовательности сигналов.

Ниже описаны подробные варианты осуществления настоящего изобретения, чтобы обеспечить полное и завершенное понимание для специалиста в данной области техники. Однако эти варианты осуществления являются иллюстративными и не предназначены быть ограничивающими.

Краткое описание чертежей

Фиг.1 изображает диаграмму способа контролирования потребляемой мощности устройства мобильной связи;

фиг.2 демонстрирует вставление паузы в передаче;

фиг.3 изображает блок-схему устройства мобильной связи;

фиг.4А и 4В изображают устройство мобильной связи;

фиг.5 изображает график потребляемой мощности;

фиг.6 изображает диаграмму способа контролирования потребляемой мощности устройства мобильной связи;

фиг.7 изображает потребляемую мощность, связанную с температурой;

фиг.8 изображает потребляемую мощность, связанную с температурой; и

фиг.9 изображает диаграмму способа контролирования потребляемой мощности устройства мобильной связи.

Подробное описание вариантов осуществления

В качестве общего замечания, необходимо понять, что данное изобретение не ограничивается конкретными составляющими частями описанных устройств, этапов или способов, но охватывает также варианты, очевидные для специалиста в данной области техники. Также необходимо понять, что терминология, используемая в данном документе, предназначена для целей описания исключительно конкретных вариантов осуществления и не предназначена быть ограничивающей. Также отмечается, что, как используется в описании изобретения и прилагаемой формуле изобретения, формы единственного числа «a», «an» и «the» включают в себя единственные и/или множественные объекты ссылки, если только контекст ясно не предписывает иначе.

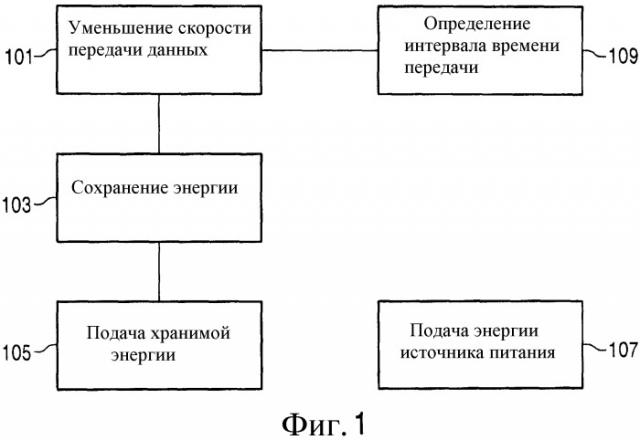

Фиг.1 изображает диаграмму способа контролирования потребляемой мощности устройства мобильной связи. Предпочтительно, что способ содержит уменьшение 101 скорости передачи данных передачи в некотором интервале времени передачи, чтобы уменьшить потребляемую энергию устройства мобильной связи на величину энергии, и сохранение 103 величины энергии, например, в накопителе энергии. Как показано на фиг.1, способ может дополнительно содержать подачу 105 хранимой энергии, чтобы дополнительно подавать питание на устройство мобильной связи, на которое обычно может подаваться питание первичным источником энергии источника питания. Дополнительно, способ может содержать подачу 107 энергии источника питания устройству мобильной связи.

Хранимая энергия может соответствовать величине энергии, которая может быть сохранена во время некоторого интервала времени, когда уменьшается скорость передачи данных передачи. Эта энергия может предоставляться главным источником питания, подающим питание на устройство мобильной связи. Таким образом, энергия источника питания, подаваемая на этапе 107, может использоваться для заряда накопителя энергии, чтобы сохранить величину энергии во время некоторого интервала времени передачи. Способ может дополнительно содержать определение 109 некоторого интервала времени передачи, в котором может быть уменьшена скорость передачи данных.

Фиг.2 описывает результирующий ход потребляемой мощности в зависимости от времени при применении способа контролирования потребляемой мощности устройства мобильной связи. В частности, фиг.2 изображает потребляемую мощность 201-211 в интервалах времени передачи, в которых выполняется нормальная передача данных, т.е. передача фактически запланированных данных. Электрическая мощность для потребляемой мощности 201-211 может предоставляться, например, первичным источником энергии, подающим питание на устройство мобильной связи, например источником питания. В качестве примера, может быть так, что доступной энергии, предоставляемой первичным источником энергии, недостаточно для покрытия ожидаемой потребности в энергии. Однако, чтобы гарантировать передачи запланированных данных, могут предоставляться дополнительные величины 213-223 энергии или мощности, также упоминаемые как дельта P. Эти дополнительные величины 213-223 энергии или мощности, однако, могут также использоваться для того, чтобы преодолеть предел 225 передачи мощности, ограничивающий первичный источник энергии в отношении максимальной мощности или энергии. Такой предел, например, может быть при подаче питания на устройство мобильной связи через интерфейс, который подвержен ограничениям или пределам мощности или энергии. Дополнительные величины 213-223 энергии способствуют увеличению доступной мощности на дельту Р, соответственно, чтобы гарантировать нормальную передачу данных.

Дополнительные величины 213-223 энергии могут подаваться накопителем энергии, который должен, предпочтительно, быть заряжен заранее. Чтобы зарядить накопитель энергии, скорость передачи данных передачи может быть уменьшена во время некоторого интервала 227 времени, который может располагаться между интервалами 205 и 207 времени передачи. Посредством введения паузы в передаче во время некоторого интервала 227 времени передачи средняя потребляемая мощность может быть уменьшена до или ниже предела 225 потребляемой мощности посредством одновременного разрешения скоростей передачи данных передачи, которые обычно ассоциируются с потребляемой мощностью выше предела 225 потребляемой мощности во время по меньшей мере одного другого интервала времени передачи.

В качестве примера, некоторый интервал времени передачи может формировать паузу передачи восходящей линии связи, которая используется для зарядки накопителя энергии. Необходимо отметить, что дополнительные величины энергии 213-223 обычно могут предоставляться только в интервалах времени передачи, требующих повышенной энергии для дополнительной передачи данных.

Фиг.3 изображает блок-схему устройства мобильной связи, которое может быть реализовано в виде встроенной системы мобильной связи, например USB-устройства, такого как USB-адаптер и/или USB-флешка, работающего в качестве однорежимного USB-адаптера, и/или USB-флешки, и/или в качестве флешки USB-адаптера LTE, и/или WCDMA, и/или пакетной связи общего назначения GPRS, или USB-адаптера, и/или USB-флешки многостанционного доступа с кодовым разделением каналов (CDMA). Устройство мобильной связи дополнительно может быть реализовано, образуя мини-карту PCIe, например однорежимную мини-карту PCIe, и/или мини-карту PCIe LTE, и/или WCDMA, и/или GPRS, и/или мини-карту PCIe LTE, и/или CDMA.

Устройство мобильной связи может содержать интерфейс 301 источника питания для предоставления энергии устройству мобильной связи от хоста, содержащего, например, первичный источник энергии. Блок 303 контролирования мощности может выполнять сопряжение с интерфейсом 301 источника питания для приема энергии или мощности, например, тока.

Устройство мобильной связи может дополнительно содержать сетевой интерфейс 305, имеющий одну или несколько антенн 307 для передачи радиочастотных сигналов на сеть связи. Предпочтительно, что сетевой интерфейс 305 может быть выполнен с возможностью уменьшения скорости передачи данных передачи в некотором интервале времени передачи, чтобы уменьшить потребляемую энергию устройства мобильной связи на величину энергии. Величина энергии может приниматься от внешнего источника питания, который может выполнять сопряжение с интерфейсом 301 источника питания. Чтобы сохранить дополнительную величину энергии, блок 303 контролирования мощности может содержать накопитель 309 энергии. Однако накопитель 309 энергии может быть расположен в сетевом интерфейсе 305 или может быть непосредственно подключен к интерфейсу 301 источника питания.

Согласно варианту осуществления блок 303 контролирования мощности может быть непосредственно подключен к сетевому интерфейсу 305, чтобы информировать сетевой интерфейс 305, например, о некотором интервале времени передачи, во время которого должна быть уменьшена скорость передачи данных передачи. Согласно другому варианту осуществления, изображенному на фиг.3, может обеспечиваться управление 311 передачей, чтобы определять некоторый интервал времени передачи в зависимости, например, от энергии, доступной для по меньшей мере одного интервала времени передачи, и ожидаемой потребляемой энергии во время по меньшей мере одного интервала времени передачи, например во время любого последующего интервала времени передачи. В частности, управление 311 передачей может быть выполнено с возможностью предоставления информации, указывающей некоторый интервал времени передачи, сетевому интерфейсу 305. В о
