Кварцевый резонатор крутильных колебаний
Иллюстрации
Реферат

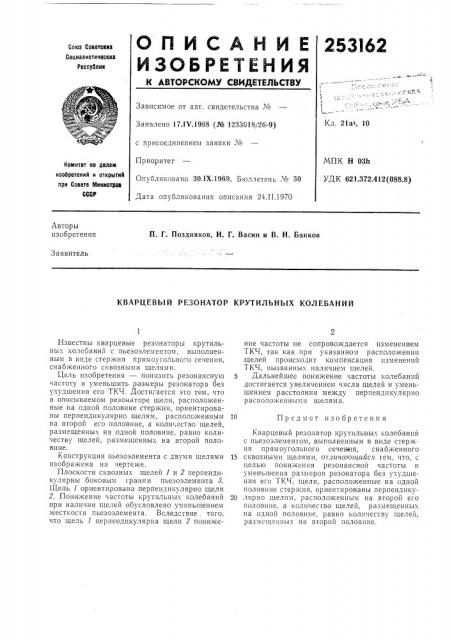

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Gaea Советскиа
Социалистическик
Республик
Зависимое от авт. свидетельства №
Кл. 21а4, 10
Заявлено 17.1Ч.1968 (№ 1233018/26-9) с присоединением заявки ¹
Приоритет
Опубликовано ЗО.IХ.1969. Бюллетень № 30
Дата опубликования описания 24.II.1970
МПК Н 03h
УДK 621.372.412(088 8) Комитет по делам изобретений и открытиЯ при Совете Министров
СССР
Авторы изобретения
П. Г. Поздняков, И. Г. Васин и В. Н. Банков
Заявитель
КВАРЦЕВЬ|Й РЕЗОНАТОР КРУТИЛЬНЬ1Х КОЛ ЕБАН И Й
Известны кварцевые резонаторы крутильных колебаний с пьезоэлементом, выполненным в виде стержня прямоугольного сечения, снабженного сквозными щелями.
Цель изобретения — понизить резонансную частоту и уменьшить размеры резонатора без ухудшения его ТКЧ. Достигается это тем, что в описываемом резонаторе щели, расположенные на одной половине стержня, ориентированы перпендикулярно щелям, расположенным на второй его половине, а коли,ество щелей, размещенных на одной половине, равно количеству щелей, размещенных на второй половине.
Конструкция пьезоэлемента с двумя щелями изображена на чертеже, Плоскости сквозных щелей 1 и 2 перпендикулярны боковым граням пьезоэлемента 8.
1Цель 1 ориентирована перпендикулярно щели
2. Понижение частоты крутильных колебаний при наличии щелей обусловлено уменьгнением жесткости пьезоэлемента. Вследствие . того, что щель 1 перпендикулярна щели 2 понижение частоты не сопровождается изменением
ТКЧ, так как при указанном расположении щелей происходит компенсация изменений
ТКЧ, вызванных наличием щелей.
5 Дальнейшее понижение частоты колебаний достигается увеличением числа щелей и уменьшением расстояния между перпендикулярно расположенными щелями.
10 Предмет изобретения
Кварцевый резонатор крутильных колебаний с пьезоэлементом, выполненным в виде стержня прямоугольного сечения, снабженного
15 сквозными щелями, отличаюигийся тем, ITQ, с целью понижения резонансной частоты и уменьшения размеров резонатора без ухудшения его ТКЧ, щели, расположенные на одной половине стержня, ориентированы перпендику20 лярно щелям, расположенным на второй его половине, а количество щелей, размещенных на одной половине, равно количеству щелей, размещенных на второй половине.
