Патент ссср 253182

Патент ссср 253182

Иллюстрации

Показать все

Реферат

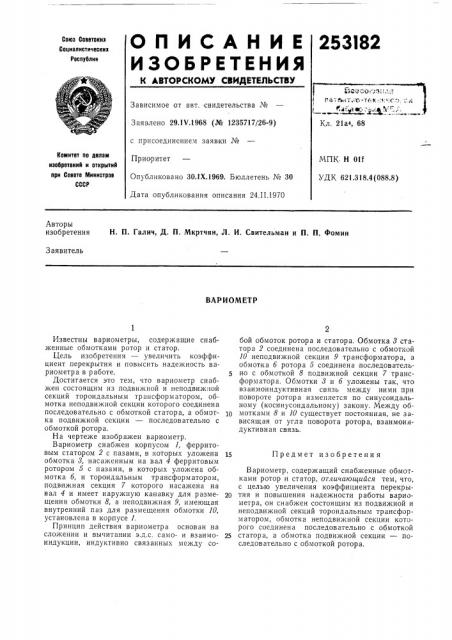

ОПИСАНИЕ

ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

253182

Союз Советских

Социалистических

Республии

° б 4:. о . i т a i

Зависимое от авт. свидетельства №

Заявлено 2917.1968 (№ 1235717/26-9) с присоединением заявки №

Приоритет

Опубликовано 30.1Х.1969. Бюллетень № 30

Дата опубликования описания 24.II.1970

Кл, 21а4, 68

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н Olf

УДК 621.318,4(088.8) Авторы изобретения

Н. П. Галич, Д. П. Мкртчян, Л. И. Свительман и П. П. Фомин

Заявитель

ВАРИОМЕТР

Известны вариометры, содержащие снабженные обмотками ротор и статор.

Цель изобретения — увеличить коэффициент перекрытия и повысить надежность вариометр а в р аботе.

Достигается это тем, что вариометр снабжен состоящим из подвижной и неподвижной секций тороидальным трансформатором, обмотка неподвижной секции которого соединена последовательно с обмоткой статора, а обмотка подвижной секции — последовательно с обмоткой ротора.

На чертеже изображен вариометр.

Вариометр снабжен корпусом 1, ферритовым статором 2 с пазами, в которых уложена обмотка 8, насаженным на вал 4 ферритовым ротором б с пазами, в которых уложена обмотка б, и тороидальным трансформатором, подвижная секция 7 которого насажена на вал 4 и имеет наружную канавку для размещения обмотки 8, а неподвижная 9, имеющая внутренний паз для размещения обмотки 10, установлена в корпусе i.

Принцип действия вариометра основан на сложении и вычитании э.д.с. само- и взаимоиндукции, индуктивно связанных между собой обмоток ротора и статора. Обмотка 3 статора 2 соединена последовательно с обмоткой

10 неподвижной секции 9 трансформатора, а обмотка б ротора б соединена последовательно с обмоткой 8 подвижной секции 7 трансформатора. Обмотки 8 и б уложены так, что взаимоиндуктивная связь между ними при повороте ротора изменяется по синусоидальному (косинусоидальному1 закону., Между обмотками 8 и 10 существует постоянная, не зависящая от угла поворота ротора, взаимоиндуктивная связь.

15 Предмет изобретения

Вариометр, содержащий снабженные обмотками ротор и статор, отличающийся тем, что, с целью увеличения коэффициента перекры20 тия и повышения надежности работы вариометра, он снабжен состоящим из подвижной и неподвижной секций тороидальным трансформатором, обмотка неподвижной секции которого соединена последовательно с обмоткой

25 статора, а обмотка подвижной секции — последовательно с обмоткой ротора.

Редактор В. Кузнецов

Составитель Ю. Козлов

Техред А. A. Камышникова Корректор В. И. Жолудева

Заказ 276/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-З5, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2
